Мұнай кәсіпшілігіне арналған жіксіз мұнай құбыры

Мұнай кәсіпшілігіне арналған жіксіз мұнай құбыры – өндірілген сұйықтықтар жер бетіне шығатын немесе айдалған сұйықтықтар қабатқа түсетін құбыр. Сондықтан оны таңдау ішкі қысыммен, сұйықтық құрамымен, температурамен, ұңғыманың тереңдігімен, қайталанатын жөндеу жұмыстарымен және қосылым өнімділігімен тығыз байланысты.

Қораптан айырмашылығы, құбыр әдетте ұңғымаға тұрақты цементтелмейді. Ол корпустың ішінде алынбалы жолды құрайды және техникалық қызмет көрсету, ынталандыру немесе жөндеу жұмыстары кезінде шығарылуы мүмкін.

Стандарттар және негізгі техникалық шарттар

API Spec 5CT құбыр өлшемдерін, қабырға қалыңдығын, болат маркаларын және соңғы әрлеуді қоса алғанда, корпус пен құбырларды қамтиды. Ағымдағы API 5CT 11-шы шығарылымында кейінгі толықтырулар мен қателер бар, соның ішінде 2026 жылғы маусымдағы 3 қатесі.

Қытайлық жобалар үшін GB/T 19830-2023 мұнай және газ ұңғымаларында қаптама немесе құбыр ретінде пайдаланылатын болат құбырларға арналған қазіргі стандарт болып табылады.

API 5CT қазіргі уақытта H40, J55, K55, N80, L80, C90, T95, P110 және Q125 сыныбын, сондай-ақ бұзылмайтын түтік (NU), сыртқы бұзылатын түтік (EU) және интегралды қосылыс түтігі (IJ) сияқты түтік қосылымдарын көрсетеді.

Баға таңдау

H40 төменгі беріктігі жеткілікті болатын кейбір аз жүктемелі, таяз ұңғымаларды қолдану үшін қолданылуы мүмкін.

J55 және K55 әдетте кәдімгі ұңғымаларға арналған. Олар көбінесе ұңғыма жоғары беріктік дәрежесін қажет етпейтін жерлерде таңдалады.

N80 стандартты қызмет көрсету үшін жоғары беріктік деңгейін қамтамасыз етеді, бірақ жоғарырақ сорт оны қышқыл орталарға автоматты түрде жарамсыз етпейді.

L80 әдетте бақыланатын материал қасиеттері мен қышқыл-қызмет талаптары көрсетілген жерде таңдалады. Нақты L80 түрі тапсырыста көрсетілуі керек.

P110 терең ұңғымаларды және талап етілетін өндіру немесе ынталандыру шарттарын қоса, жоғары беріктік қажет болған жағдайда қолданылады.

C90 және T95 ұңғыманың конструкциясы сонымен қатар тиісті қышқылдық қызмет көрсетуді қажет ететін жоғары беріктігі бар қолданбалар үшін таңдалуы мүмкін.

Болат маркасын шешуші фактор ретінде тереңдікті ғана пайдаланбай, нақты ұңғыма конструкциясынан таңдау керек.

Ұңғыманың күйі бойынша мұнай құбырларын таңдау

Кәдімгі таяз немесе орташа тереңдіктегі тәтті ұңғыма үшін J55 немесе K55 беріктік пен құн арасындағы практикалық теңгерімді қамтамасыз ете алады.

Ұңғыманың тереңдігі, осьтік жүктеме, қысым немесе ынталандыру жүктемелері ұлғайған кезде, N80 немесе P110 қаптама мен түтік конструкциясына сәйкес қарастырылуы мүмкін.

Құрамында H₂S бар ұңғымалар үшін құбырлар қышқыл қызмет көрсету жағдайлары үшін арнайы таңдалуы керек. Сынып, қаттылық, термиялық өңдеу және қоршаған ортаға қойылатын талаптар маңызды. API 5CT талап етілетін қызметте қолданылатын бірнеше сыныптарға арнайы талаптарды қамтиды; сондықтан тек жоғары беріктік санатын таңдау қышқыл-қызметтің барабар біліктілігі болып табылмайды.

CO₂ және хлоридтерге бай орталар үшін жақсы сұйықтық жағдайлары қажет болған жағдайда L80 13Cr сияқты коррозияға төзімді түтіктерді қарастыруға болады. API сонымен қатар корпус пен түтік ретінде пайдаланылатын коррозияға төзімді қорытпадан жасалған жіксіз өнімдерге арналған жеке сипаттаманы қолдайды.

Thread Connection

Түтік қосылымы жүктемені тасымалдауға, тығыздауға және қайталанатын жүгіру мен тарту әрекеттеріне төтеп беру қабілетіне әсер етеді.

NU зақымдалмайтын түтіктің түтіктің ұшы бар және әдетте оның қосылу өнімділігі жеткілікті болатын әдеттегі ұңғымалар үшін қолданылады.

ЕО сыртқы түтіктері қосылым бөлігін ұлғайтады және әдетте жоғары созылу сыйымдылығы қажет болғанда таңдалады.

Премиум қосылымдар ұңғыма газдың жақсартылған тығыздалуын, қайталанатын жүктеуге үлкен қарсылықты немесе қысым мен температураның жоғары көрсеткіштерін талап еткенде қолданылады. Нақты қосылымды жалпы өнім сипаттамасы ретінде меншіктік қосылым атауын пайдаланудан гөрі жоба көрсету керек.

Өндірістік процесс

Мұнай кәсіпшілігін өндіруге арналған әдеттегі жіксіз мұнай құбыры болат дайындамасын дайындауды, қыздыруды, тесуді, ыстықтай илемдеуді, өлшемін анықтауды, салқындатуды, түзетуді, кесуді, қажет болған жағдайда термиялық өңдеуді, жіптерді өңдеуді және соңғы тексеруді қамтиды.

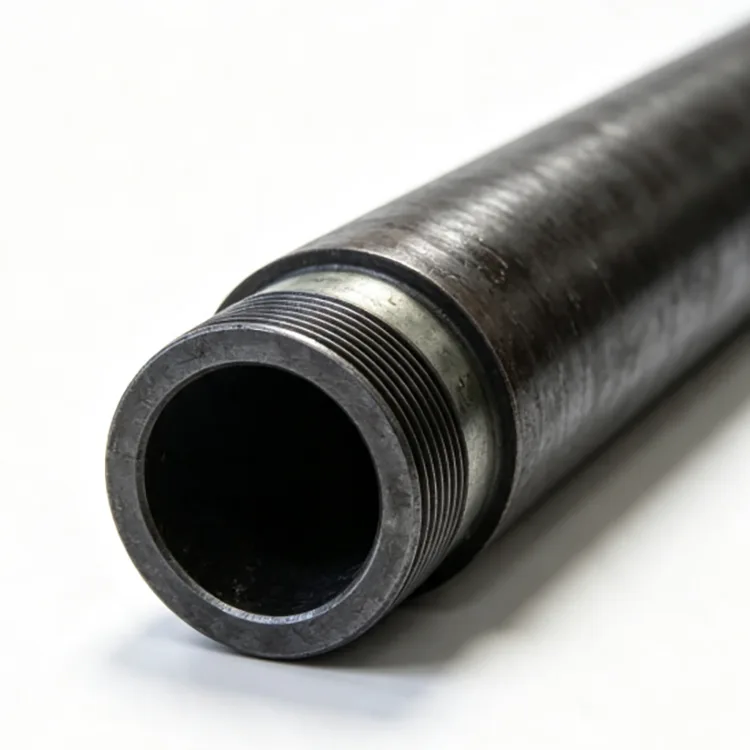

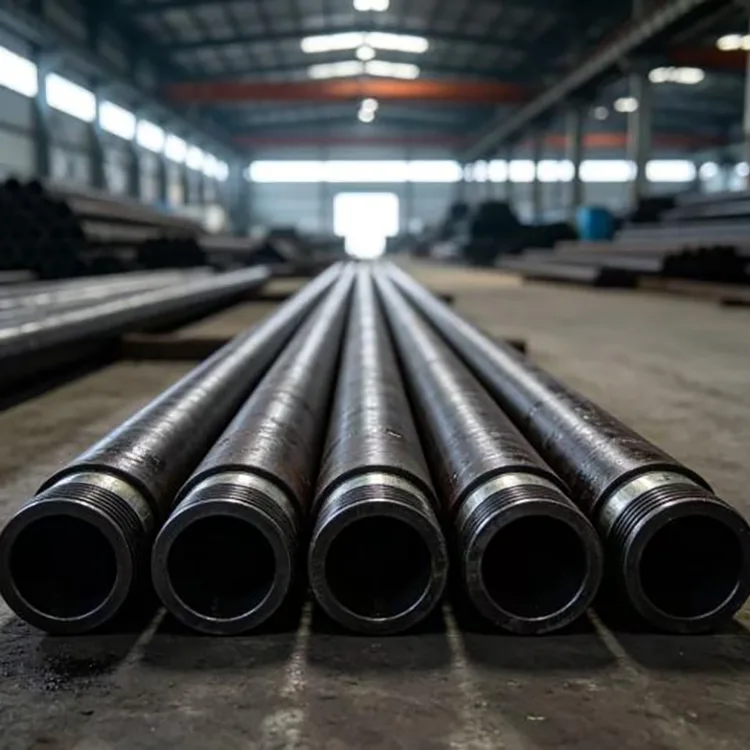

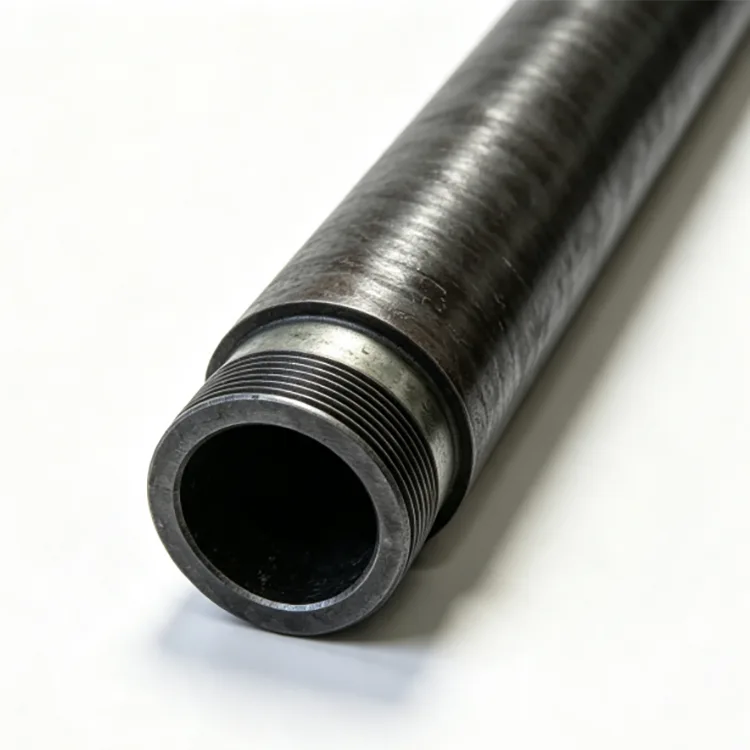

Жіпті өңдеу әсіресе маңызды, себебі түтіктер қызмет көрсету кезінде бірнеше рет құрастырылады және үзіледі. Жіп өлшемдері, муфтаның орналасуы, соңғы күйі және өлшеуі осыған байланысты көрсетілген стандартқа сай болуы керек.

Инспекция және сапаны бақылау

Тексеру талаптары сортқа, өнімнің сипаттамасына және сатып алу тапсырысына байланысты. Олар химиялық құрамды, созылу қасиеттерін, қаттылықты, өлшемді тексеруді, дрейфті сынауды, гидростатикалық сынауды және бұзбайтын тексеруді қамтуы мүмкін.

Бұрандалы түтіктер үшін жіпті тексеру және калибрді бақылау да маңызды. Тексеру жазбалары мен үшінші тараптың тексеруі жоба талаптарына сәйкес реттелуі мүмкін.

Түтік және корпус

Түтіктер мен корпус екеуі бір ұңғымада пайдаланылады, бірақ әртүрлі жұмыстарды орындайды.

Қаптама ұңғыма оқпанын қолдауды және қабат оқшаулауын қамтамасыз етеді және әдетте орнында цементтеледі. Түтік корпустың ішіне орнатылады және өндірілген немесе айдалатын сұйықтықтардың ағынының жолын қамтамасыз етеді. Түтіктерді жөндеу жұмыстары кезінде алуға болады.

Олардың сыртқы диаметрлері, жүктемелері, қосылымдары және конструкциялық функциялары әртүрлі болғандықтан, корпус пен құбырлар бір-бірін алмастырмайды.

Типтік қолданбалар

Мұнай өндіру ұңғымалары

Өндіріс аймағынан жер бетіне шикі мұнай мен ілеспе газды тасымалдау үшін қолданылады.

Газ ұңғымалары

Қысымға, температураға, газ құрамына және қосылымды тығыздау талаптарын ескере отырып таңдалады.

Су айдау ұңғымалары

Түтік материалы мен қосылымы айдалатын судың сапасына және жұмыс жағдайларына сәйкес келуі керек инъекциялық жолдар үшін қолданылады.

Ынталандыру және өңдеу операциялары

Түтіктерді таңдауда қайталанатын жүгіру, тарту, қысымды айналдыру және ынталандыру жүктемелері ескерілуі керек.

Көлденең және терең ұңғымалар

Осьтік жүктеме, иілу, сүйреу, қосылым өнімділігі және қысым жағдайларына көбірек назар аудару қажет.

Ұзақтығы және жеткізу

API диапазонының ұзындықтарын корпус пен түтік бағдарламасына сәйкес таңдауға болады. R2 стандартты құбыр тапсырыстары үшін кеңінен қолданылады, ал ұзағырақ R3 қосылыстары ұңғыманың дизайны мен өңдеу жағдайлары мүмкіндік беретін жерлерде қарастырылуы мүмкін.

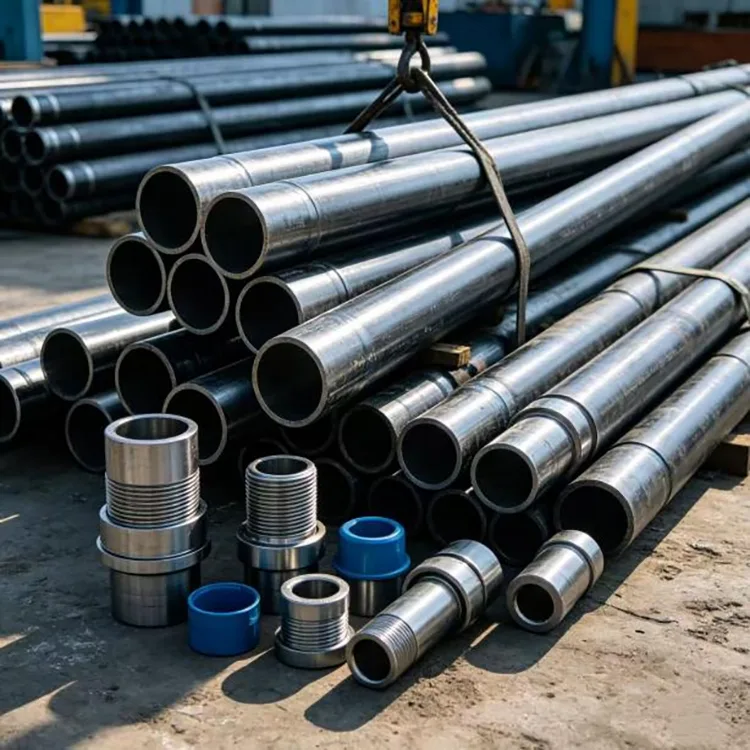

Түтіктер берілген қосылымға сәйкес қарапайым ұшымен немесе бұрандалы және біріктірілуі мүмкін. Тасымалдау және сақтау үшін жіпті қорғағыштар мен сәйкес байламдар бар.

Сатып алу туралы ақпарат

Баға ұсыныстары үшін түтік стандартын, сыныбын, сыртқы номиналды диаметрін, қабырға қалыңдығын немесе салмағын, қосылым түрін, ұзындық диапазонын, санын және қызмет көрсету шарттарын көрсетіңіз.

Қышқыл немесе коррозиялық ұңғымалар үшін H₂S, CO₂, хлорид, температура және қысым туралы ақпарат бар болса да қамтамасыз етіңіз. Бұл материалды және қосылымды тереңдігі бойынша таңдаудың орнына нақты жұмыс ортасына қарсы тексеруге мүмкіндік береді.

Жиі қойылатын сұрақтар

1-сұрақ: Мұнай кәсіпшілігіне арналған жіксіз мұнай құбырлары мен қаптаманың негізгі айырмашылығы неде?

Корпус - бұл әдетте орнында цементтелген ұңғыманың сыртқы тірегі және қабат-оқшаулау құбыры. Түтік корпустың ішіне орнатылады және өндірілген немесе айдалатын сұйықтықтарды тасымалдайды. Түтіктерді жөндеу жұмыстары кезінде шығаруға болады.

2-сұрақ: Мұнай ұңғымалары үшін тігіссіз құбырлардың жалғыз түрі рұқсат етіледі ме?

№ API 5CT жіксіз және электр дәнекерленген қаптама немесе түтік өнімдерін қамтиды. Жіксіз түтік қажет болғанда, сатып алу спецификациясында өндіріс түрі анық көрсетілуі керек.

3-сұрақ: NU және EU түтіктерін қалай таңдауға болады?

NU түтігінің бұзылмайтын қосылымы бар және әдетте қосылым сыйымдылығы сәйкес келетін әдеттегі қолданбалар үшін пайдаланылады. ЕО түтіктерінің сыртқы ұшы бар және үлкен созылу сыйымдылығын қажет ететін қолданбалар үшін үлкенірек қосылым бөлігін қамтамасыз етеді. API 5CT NU және EU құбыр қосылымдарын таниды.

4-сұрақ: P110 құбырын қышқыл ұңғымада қолдануға бола ма?

Қышқыл-қызмет жарамдылығын тек күшке қарап анықтамаңыз. H₂S қызметі көрсетілген сортты, термиялық өңдеуді, қаттылықты және қоршаған орта жағдайларын тексеруді қажет етеді. Түтіктерге қышқыл-қызметтің қолданыстағы талаптарына сәйкес тапсырыс беру керек.

5-сұрақ: Мұнай кәсіпшілігі үшін жіксіз мұнай құбырын таңдау үшін қандай ақпарат қажет?

Негізгі ақпарат түтік өлшемін, қабырғасының қалыңдығын немесе салмағын, болат сыныбын, қосылымды, ұзындығы мен санын қамтиды. Тиісті инженерлік таңдау үшін ұңғыманың тереңдігі, қысымы, температурасы және сұйықтық құрамы да қамтамасыз етілуі керек.

6-сұрақ: Түтіктерді бұрандалы және біріктірілген жеткізуге бола ма?

Иә. Түтіктер NU, EU немесе IJ сияқты белгілі API қосылымдарымен, сондай-ақ қажет болған жағдайда жобаға арналған премиум қосылымдарымен қамтамасыз етілуі мүмкін.
