Сенімді болат өндіруші және жеткізуші ретінде,Ронгенгқамтамасыз етедіСуық пішінделген Z секциялы болатжеңіл болаттан жасалған ғимараттарға, үлкен көлбеу шатырларға, қоймаларға, шеберханаларға және қайталама құрылымдық жақтауларға арналған. Оның Z-тәрізді геометриясы қабаттасатын қосылымдарды қолдайды, ал суық орамды қалыптастыру процесі дәйекті өлшемдерді, материалды тиімді пайдалануды және орнатудың практикалық өнімділігін қамтамасыз етеді.
Суық пішінделген Z қимасы болат - бұл бөлме температурасында болат жолақты үздіксіз шиыршықтау арқылы жасалған жеңіл құрылымдық профиль. Кәдімгі ыстықтай илектелген құрылымдық элементтерден айырмашылығы, суық пішіндегі Z секциялары салыстырмалы түрде төмен материал салмағымен пайдалы иілу өнімділігіне қол жеткізуге арналған. Олардың офсеттік фланецтері сонымен қатар іргелес пурлиндердің қабаттасуына мүмкіндік береді, бұл оларды үздіксіз шатырды тіреу қондырғылары мен үлкен көлбеу шатыр құрылымдары үшін өте ыңғайлы етеді.
Мазмұны
- Суық пішінделген Z секциялы болат дегеніміз не?
- Суық пішінделген Z секциялы болат қалай өндіріледі?
- Негізгі спецификациялар қандай?
- Неліктен шатыр жабындары үшін Z секциялы болатты пайдалану керек?
- Суық пішінделген Z секциялы болат қайда қолданылады?
- Оң Z бөлімін қалай таңдау керек?
- Z қимасы болат және C секциясы болат
- Қандай сапаны бақылау маңызды?
- Жиі қойылатын сұрақтар
- Қорытынды

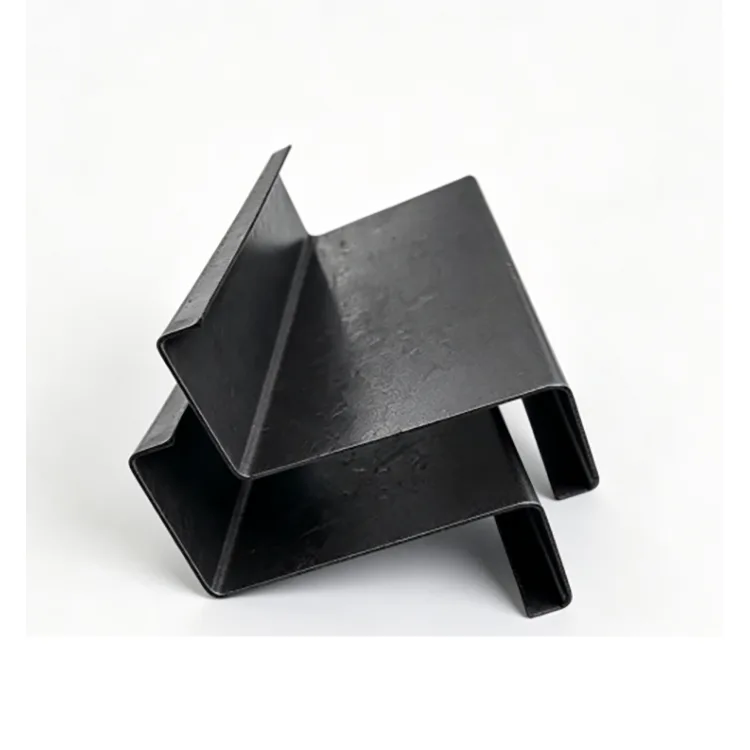

Суық пішінделген Z секциялы болат дегеніміз не?
Суық пішінделген Z қимасы болат - бөлме температурасында болат жолақты Z-тәрізді көлденең қимаға біртіндеп қалыптастыру арқылы жасалған жұқа қабырғалы құрылымдық болат профилі. Соңғы профильді жасау үшін жоғары температуралы ыстық прокатқа сенудің орнына, өндірістік желі қажетті геометрияны біртіндеп орнату үшін бірнеше қалыптау тіректерін пайдаланады.
Z-тәрізді конфигурация төбені пюрлиндік қолданбаларда әсіресе құнды, өйткені оның офсеттік фланецтері көрші элементтермен қабаттасуы мүмкін. Бұл құрылым шатыр жотасының айналасында үздіксіз пурлин жүйесін жасауға және орнату кезінде қажетсіз кесу немесе өзгертулерді азайтуға көмектеседі.
Құрылымдық жобалар үшін Z секциялы болат әдетте бастапқы бағандарды немесе арқалықтарды ауыстырудан гөрі қосалқы құрылымдық элемент ретінде жұмыс істейді. Ол жалпы қосалқы жақтауды салыстырмалы түрде жеңіл сақтай отырып, шатыр панельдері мен қабырға жүйелеріне қолдау көрсете алады.
Суық пішінделген Z секциялы болат қалай өндіріледі?
Тұрақты геометрия Z purlins үшін өте маңызды, себебі бөлік өлшемдері, түзулік, бұралу, ұзындық және қосылым саңылауларының позициялары орнатуға тікелей әсер етуі мүмкін. Сондықтан бақыланатын орамды қалыптастыру процесі соңғы өнім өнімділігінде маңызды рөл атқарады.
- Болат катушкаларын тексеру:Кіріс болат жолақ қажетті материал сипаттамасын растау үшін өндіріс алдында тексеріледі.
- Тегістеу және түзету:Орам қалыптау сызығына тұрақты беру үшін дайындалған.
- Прогрессивті орамды қалыптастыру:Бірнеше қалыптау тіректері жолақты біртіндеп Z профиліне айналдырады.
- Тұрақты ұзындықты кесу:Servo CNC жабдығы қалыптасқан бөліктерді белгіленген өлшемдерге сәйкес кесуге болады.
- Автоматты тесу:Құрылымдық сызбалар талап еткенде, алдын ала тесілген қосылыс тесіктерін жасауға болады.
- Түзету:Дайын бөлімдер түзулік пен бұралуды бақылау үшін реттеледі.
- Өлшемді тексеру:Негізгі өлшемдер, қабырға қалыңдығы, ұзындығы және саңылаулардың орналасуы жөнелту алдында тексеріледі.
- Жинақтау және сақтау:Дайын профильдер тапсырыс талаптарына сәйкес жіктеледі және жинақталады.
Бұл прогрессивті тәсіл ұзақ өндірісте өлшемдік сәйкестікті сақтауға көмектеседі және теңшелген бекітілген ұзындықтағы немесе алдын ала тесілген секцияларды құрылыс жобалары үшін практикалық етеді.
Негізгі спецификациялар қандай?
Z бөлімін таңдау әрқашан қол жетімді ең үлкен профильді таңдаудан гөрі құрылымдық дизайннан басталуы керек. Келесі спецификациялар жобаны жоспарлау үшін пайдалы бастапқы нүктені қамтамасыз етеді.
| Элемент | Типтік спецификация | Жобаны қарастыру |
|---|---|---|
| Материал | Q235B / Q355B | Құрылымдық жүктемелер мен инженерлік талаптарға сәйкес таңдалады |
| Бөлім өлшемдері | Z100–Z300 | Бөлім биіктігі аралыққа және жүктеме талаптарына сәйкес болуы керек |
| Қабырғасының қалыңдығы | 1,2–3,0 мм | Құрылымдық есептеулермен, аралықпен, аралықпен және жүктемемен анықталады |
| Стандартты ұзындық | 6–12 м | Ұзынырақ немесе стандартты емес бекітілген ұзындықтарды теңшеуге болады |
| Беткей | Табиғи қара болат | Құрғақ, жабық және коррозияға ұшырамайтын орталарға ең қолайлы |
| Өңдеу | Кесу, тесу, бұрышты кесу, ұшын бұрышпен кесу | Өңдеуді сызбаларға сәйкес үйлестіруге болады |
| Қолданылатын стандарт | GB/T 6728-2017 | Баратын нарық үшін тиісті талаптар расталуы керек |
Неліктен шатыр жабындары үшін Z секциялы болатты пайдалану керек?
Шатыр жоталарында тікелей қабаттасу
Z профилінің ең ерекше артықшылығы оның офсеттік фланецті орналасуы болып табылады. Іргелес пурлиндер қабаттасуы мүмкін, бұл әсіресе шатырдың дизайны жотаның айналасында үздіксіз тірек элементтерді қажет еткенде пайдалы. Шатырдың үлкен көлбеу беткейлері үшін бұл геометрия қосылымды реттеуді жеңілдетеді.
Күш пен салмақ арасындағы жақсы өнімділік
Суық қалыптау мүшені салыстырмалы түрде жеңіл сақтай отырып, пайдалы иілу қасиеттері бар бөлімді жасайды. Сәйкес қолданбалар үшін бұл қайталама жақтауға қажетті болат мөлшерін азайтып, тасымалдауды, көтеруді және орнатуды басқаруға ыңғайлы етеді.
Тұрақты өлшемдер
Прогрессивті орамды қалыптау қима геометриясын үздіксіз бақылауды қамтамасыз етеді. When combined with straightening and dimensional inspection, this helps improve consistency in profile height, flange dimensions, straightness, and twisting.
Алдын ала тесілген қосылым тесіктері
Қосылу тесіктерін жеткізу алдында бекітілген сызбаларға сәйкес тесуге болады. Бұл құрылыс алаңында ауқымды бұрғылау қажеттілігін азайтады және саңылау схемасы алдын ала дәл анықталған кезде орнату тиімділігін арттыруға көмектеседі.
Қолайлы ішкі жобалар үшін үнемділік
Табиғи қара суық пішінделген Z секциялы болат қосымша коррозиядан қорғау қажет емес құрғақ, жабық ғимараттар үшін үнемді нұсқа болуы мүмкін. Қажетсіз қорғаныс жабынынан аулақ болу қажетті құрылымдық функцияны сақтай отырып, материалдың құнын бақылауға көмектеседі.
Суық пішінделген Z секциялы болат қайда қолданылады?
Суық пішінделген Z секциялы болат негізінен жеңіл құрылыстағы қайталама жақтау қолданбаларына арналған. Әдеттегі қолдану мыналарды қамтиды:
- Жеңіл болаттан жасалған ғимараттарға арналған шатыр жабындары
- Үлкен көлбеу қойма шатырының жүйелері
- Өндірістік шеберхана шатырлары
- Жабық логистика және қоймалар
- Шатыр мен қабырғаның қосалқы жақтауы
- Жеңіл болат қоршау жүйелері
- Зауыттарды жаңарту жобалары
- Шатырдың панельдеріне арналған қосалқы тірек конструкциялары
Мысалы, үлкен жабық қойма жотаның айналасындағы қабаттасатын элементтердің артықшылығын пайдалана отырып, шатыр панельдерін қолдау үшін Z пурлиндерін пайдалана алады. Ішкі зауытты жөндеу кезінде жеңіл Z секциялары қажетсіз құрылымдық салмақты енгізбестен практикалық екінші жақтауды қамтамасыз ете алады.
Оң Z бөлімін қалай таңдау керек?
Тек профиль өлшеміне негізделген Z бөлімін сатып алу жарамсыз құрылымдық шешімге әкелуі мүмкін. Сатып алушылар келесі факторларды бірге бағалауы керек.
1. Шатырдың еңісі
Шамамен 10°-тан асатын шатырдың еңістері үшін Z секциялары бір-бірін жабатын пурлиндер инженерлік дизайнның бөлігі болған кезде әсіресе практикалық болуы мүмкін. Дегенмен, түпкілікті таңдау әрқашан құрылымдық сызбаларға және қосылым дизайнына сәйкес болуы керек.
2. Материалдық дәрежесі
Q235B көптеген жеңіл салмақты қолданбаларға сәйкес келеді, ал Q355B үлкенірек аралықты немесе жел мен қар жүктемесін талап ететін жобалар үшін жоғары беріктік опциясын қамтамасыз ете алады. Сыныпты қима өлшемдері мен қалыңдығымен бірге таңдау керек.
3. Бөлім өлшемі
Z100–Z140 сияқты кішірек профильдер жеңілірек қосалқы құрылымдарға сәйкес келуі мүмкін. Z160–Z200 көптеген қоймалар мен шеберхана қолданбалары үшін қарастырылуы мүмкін, ал Z220–Z300 инженерлік есептеулер арқылы үлкенірек бөлік өлшемдері қажет болған жағдайда таңдалуы мүмкін.
4. Қабырғасының қалыңдығы
Қолжетімді қалыңдығы шамамен 1,2-ден 3,0 мм-ге дейін болуы мүмкін. Дегенмен, қалыңдығын ешқашан дербес таңдауға болмайды. Аралық, пурлин аралығы, жел жүктемесі, қар жүктемесі, қосылу жағдайлары және құрылымдық есептеулер дұрыс қалыңдыққа әсер етеді.
5. Қызмет көрсету ортасы
Табиғи қара болат құрғақ, жабық орталар үшін ең қолайлы. Жаңбырға, конденсацияға, тұзды спрейге, жағалаудағы ауаға, ауылшаруашылық ылғалдылығына немесе коррозиялық химиялық заттарға ұшыраған ғимараттар әдетте мырышталған Z қимасы сияқты коррозиядан қорғайтын сәйкес ерітіндіні қажет етеді.
Z қимасы болат және C секциясы болат
Z және C секцияларының екеуі де қосалқы құрылымдық элементтер ретінде кеңінен қолданылады, бірақ олардың геометриялары оларды әртүрлі қосылымдар үшін қолайлы етеді.
| Салыстыру | Z бөлімі болат | C Секциясы болат |
|---|---|---|
| Негізгі пайдалану | Төбеге және қабырғаға арналған шұңқырлар | Төбеге және қабырғаға арналған шұңқырлар |
| Қабаттасу | Фланецтер тікелей қабаттасуды қолдайды | Үздіксіз қабаттасуға табиғи түрде аз қолайлы |
| Шатыр жотасы | Үздіксіз пурлинді орналастыруға ыңғайлы | Қосылым дизайнына көбірек байланысты |
| Үлкен көлбеу шатырлар | Әсіресе, қабаттасу қажет болған жағдайда практикалық | Инженерлік дизайнға байланысты да қолдануға болады |
| Таяз еңіс шатырлар | Қолдануға болады | Жалпы опция |
| Құрылымдық рөл | Қосымша жақтау / пурлин | Қосымша жақтау / пурлин |
Негізгі айырмашылық тек әріп тәрізді профильде емес. Z секциясының офсеттік фланецтері көрші серуендер қабаттасуы қажет болғанда практикалық артықшылық береді. Қатысты құрылымдық профильдер туралы қосымша ақпарат алу үшін құрылымдық болат бөлімдері ауқымын қараңыз.
Қандай сапаны бақылау маңызды?
Z пурлиндер үшін өлшемдік дәлдік негізгі болат жақтаумен және шатыр панельдерімен байланыстарға тікелей әсер етеді. Сондықтан кәсіби өндіріс пен тексеру жүйесі шикізатқа да, дайын профильдерге де назар аударуы керек.
- Болаттың маркасы және кіріс орамдарын тексеру
- Қабырғалардың қалыңдығын тексеру
- Бөлім биіктігі мен фланец өлшемін тексеру
- Профильдің түзулігі мен бұралуын тексеру
- Кесілген ұзындықты тексеру
- Алдын ала тесілген саңылау орнын тексеру
- Шет пен беттің күйін тексеру
- Жеткізу алдында соңғы визуалды және өлшемді тексеру
Ронgheng өндірістік тәсілі болат катушкаларын тексеруді, прогрессивті орамды қалыптастыруды, CNC кесуді, қосымша тесуді, түзетуді және соңғы өлшемді тексеруді біріктіреді. Бұл процесс жобаға негізделген орнату үшін тұрақты геометриясы бар Z бөлімдерін жеткізуге көмектеседі.
Жиі қойылатын сұрақтар
1-сұрақ: Суық пішінделген Z секциялы болат негізінен не үшін қолданылады?
Ол негізінен жеңіл болаттан жасалған ғимараттарда, қоймаларда, шеберханаларда, логистикалық нысандарда және басқа да қолайлы құрылымдарда қосалқы құрылымдық элемент ретінде қолданылады, атап айтқанда, шатыр мен қабырғаларды тазарту.
2-сұрақ: Неліктен C бөлімінің орнына Z бөлімін таңдау керек?
Негізгі артықшылығы - Z-тәрізді фланецтің офсеттік конфигурациясы, ол іргелес пурлиндердің қабаттасуына мүмкіндік береді. Бұл әсіресе жоталар мен үлкен көлбеу төбелердің айналасындағы шатырды қолдау үшін пайдалы болуы мүмкін.
3-сұрақ: Материалдың қандай сорттары бар?
Жалпы опцияларға Q235B және Q355B кіреді. Тиісті разряд құрылымдық жобаға, аралыққа, жүктеу жағдайларына, қосылу талаптары мен қолданылатын техникалық шарттарға сәйкес анықталуы керек.
4-сұрақ: Z секциялы болатты теңшеуге бола ма?
Иә. Section dimensions, wall thickness, fixed length, connection holes, corner cuts, and angled end cuts can be coordinated according to project drawings and production requirements.
5-сұрақ: Табиғи қара Z секциялы болат сыртқы пайдалануға жарамды ма?
Табиғи қара Z секциялы болат, ең алдымен, құрғақ, жабық, коррозияға ұшырамайтын орталар үшін жарамды. Сыртқы, жағалаудағы, ылғалды, жаңбырлы немесе химиялық агрессивті орталар әдетте сәйкес коррозиядан қорғалған опцияны пайдалануы керек.
Қорытынды
Суық пішінделген Z Section Steel жеңіл конструкцияның, дәйекті өлшемдердің, пайдалы иілу өнімділігінің және қабаттасатын қосылу мүмкіндігінің практикалық үйлесімін ұсынады. Бұл сипаттамалар оны қоймалардағы, өнеркәсіптік шеберханалардағы, логистикалық ғимараттардағы және басқа қолайлы жеңіл болат конструкциялардағы шатыр жабындары мен қайталама жақтаулары үшін ерекше құнды етеді.
Тиісті өнімді шатырдың еңісіне, құрылымдық аралығына, материал дәрежесіне, қима өлшеміне, қабырға қалыңдығына, қосылым дизайнына, жүктеу жағдайларына және қызмет көрсету ортасына сәйкес таңдау керек. Құрғақ жабық ғимараттар үшін табиғи қара Z секциялары үнемді шешім бере алады, ал ашық немесе коррозиялық орталар мырышталған немесе басқа жолмен қорғалған профильдерді қажет етуі мүмкін.
Жаңа болат ғимарат, қойманы жөндеу немесе үлкен көлбеу шатыр жобасы үшін Z purlins сатып алсаңыз, Rongheng стандартты және теңшелген талаптарды, соның ішінде бөлім өлшемдерін, бекітілген ұзындықтарды және алдын ала тесілген қосылым тесіктерін қолдай алады. Сызбаларыңызды, спецификацияларыңызды, санын және қолдану шарттарын біздің командамен бөлісіңіз жәнебізбен хабарласыңыСуық пішінделген Z секциясы болатының қолайлы шешімі және жоба бағасы үшін.
