Суық пішінделген Z секциялы болат

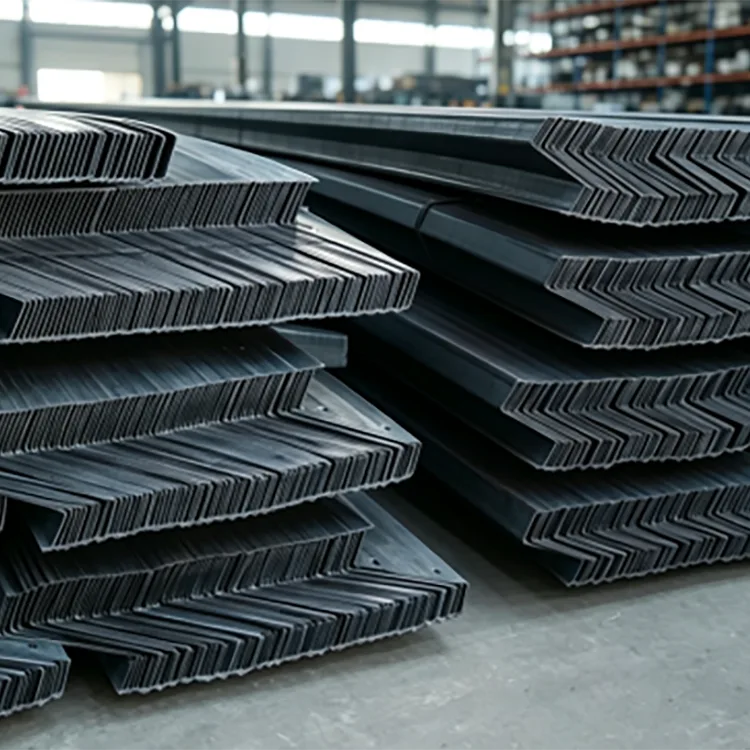

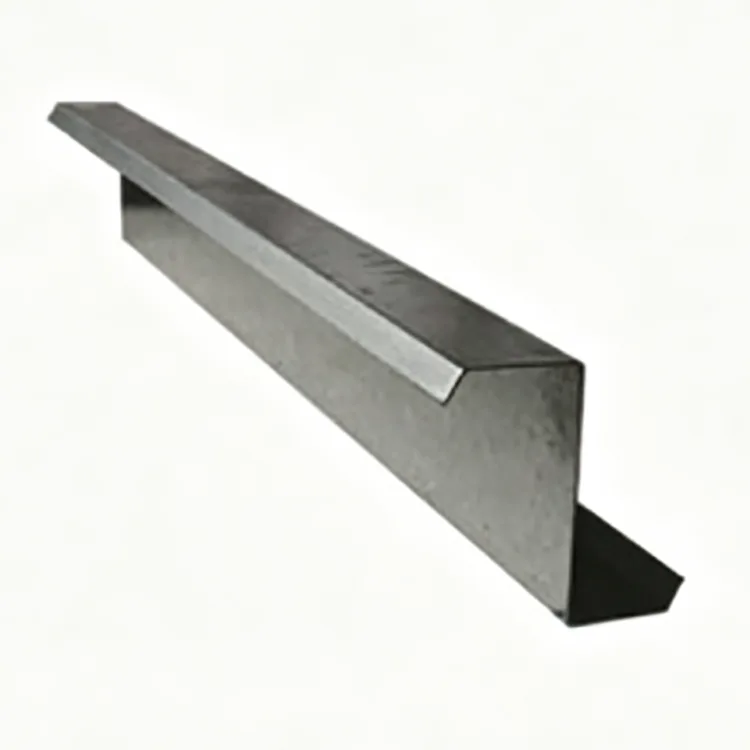

Суық пішінделген Z секциялы болат - бөлме температурасында үздіксіз орамды қалыптау арқылы ыстықтай илектелген болат жолақтан өндірілген суық пішінделген жұқа қабырғалы болат қимасы. Жолақ бірнеше қалыптау стендтері арқылы өтеді және жоғары температуралы ыстықтай илектеу сатысы жоқ, бірте-бірте Z секциясына айналады.

Суық қалыптау процесі өлшемдік консистенцияны жақсартады, сонымен қатар болатта жұмысты шыңдауды енгізеді. Алынған бөлік салыстырмалы түрде төмен салмақты пайдалы иілу өнімділігімен біріктіреді, бұл оны жеңіл болат конструкциялардағы шатыр мен қабырғаларды тазарту үшін кеңінен қолданылады.

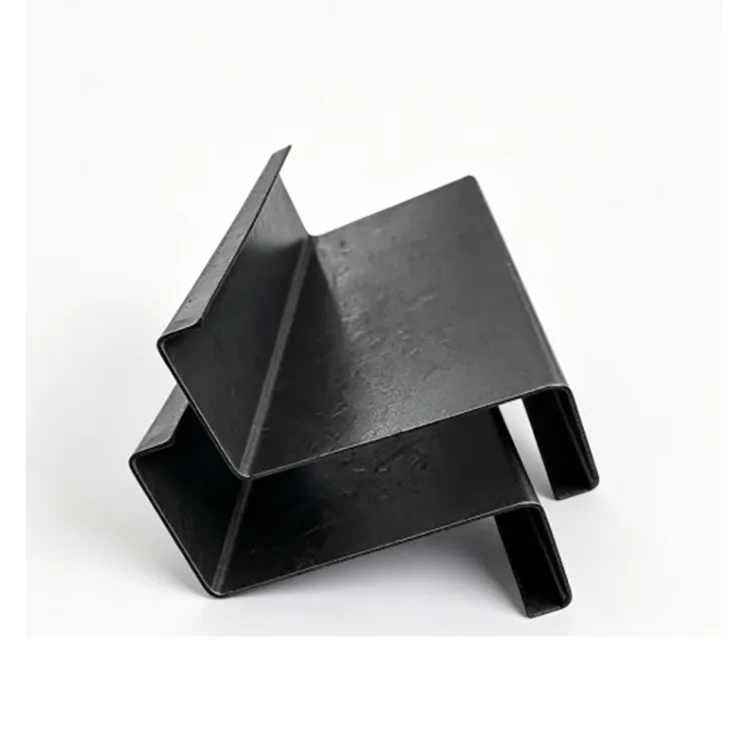

Z-тәрізді профильдің тағы бір практикалық артықшылығы бар: оның офсеттік фланецтері іргелес пурлиндердің қабаттасуына мүмкіндік береді. Бұл, әсіресе, жотаның айналасында үздіксіз пюрлиндік құрылымдар қажет болатын үлкен көлбеу шатырларда пайдалы.

Ұсынылатын орта: жабық үй-жайлар, құрғақ цехтар мен қоймалар тікелей жаңбырсыз, тұзды шашыратпай, қышқыл немесе сілтілі коррозиялық ылғалсыз.

Өндіріс процесі

Өндірістік желі болат катушкасының кіріс инспекциясынан басталады. Тегістеу және түзетуден кейін жолақ бірнеше шиыршық қалыптастыру станциялары арқылы өтеді, онда ол біртіндеп қажетті Z-тәрізді секцияға иіледі.

Серво CNC кесу көрсетілген мүше ұзындығын қамтамасыз етеді, ал автоматты тесуді құрылымдық сызбаларға сәйкес қосуға болады. Содан кейін дайын профильдер жіктеу, жинақтау және сақтау алдында түзету және өлшемді тексеруден өтеді.

Болат катушкаларын тексеру → тегістеу және түзету → прогрессивті суық орамды қалыптау → Z-секциясын қалыптау → серво CNC бекітілген ұзындықты кесу → автоматты тесу → түзету → визуалды және өлшемді тексеру → жинақтау және сақтау

Профиль кәдімгі ыстық илемдеу арқылы емес, біртіндеп қалыптасатындықтан, өндіріс кезінде қима өлшемдерін, түзулігін және саңылаулардың күйін үздіксіз бақылауға болады.

Негізгі техникалық сипаттамалар

Неліктен шатыр жабындары үшін Z бөлімін пайдалану керек?

Шатыр жотасындағы тікелей қабаттасу

Z секциясы мен C секциясының арасындағы ең айқын айырмашылық - фланецтердің пішіні. Офсеттік Z профилі көрші мүшелердің қабаттасуына мүмкіндік береді, бұл шатыр жотасы арқылы үздіксіздікті сақтауға көмектеседі.

Төбенің 10°-тан жоғары еңістері үшін Z пурлиндер жиі практикалық таңдау болып табылады, онда қабаттасатын элементтер құрылымдық дизайнның бөлігі болып табылады. Бұл қосымша кесу қажеттілігін азайтады және орнатуды оңайырақ етеді.

Төмен салмақпен жақсы иілу өнімділігі

Z-тәрізді көлденең қима иілу үшін пайдалы қима қасиеттерін қамтамасыз етеді. Суық әдіспен қатайтумен үйлескенде, бұл салыстырмалы түрде жұқа бөлікті шатыр мен қабырғаға қолайлы жабындарда қолдануға мүмкіндік береді.

Ауыр дәстүрлі ыстықтай илектелген секциялармен салыстырғанда, салмағы азырақ тасымалдау, көтеру және орнату талаптарын азайтады.

Тұрақты түзулік және тесік орны

Өндіріс желісі прогрессивті орамды қалыптауды, CNC кесуді және кейіннен түзетуді пайдаланады. Бұл профильдің түзулігі мен бұралуын басқаруға көмектеседі.

Алдын ала тесілген болт саңылаулары бар пурлиндер үшін саңылаулардың дәл орналасуы маңызды, себебі қателер пурлин мен негізгі болат жақтау арасындағы байланысқа әсер етуі мүмкін. Жеткізу алдында алдын ала тесу жұмыс орнында кесу және бұрғылау жұмыстарын азайтуы мүмкін.

Құрғақ жабық жобалардың төмен құны

Стандартты өнім мырышталған жабыны жоқ табиғи қара болат түрінде жеткізіледі. Қосымша коррозиядан қорғау қажет емес құрғақ, жабық жабық ғимараттар үшін бұл мырышталған Z секцияларына байланысты қосымша шығындарды болдырмайды.

Ғимарат жаңбыр, конденсация, тұз спрейі немесе коррозиялық ортаның әсеріне ұшыраса, оның орнына коррозиядан қорғалған нұсқаны көрсету керек.

Ыңғайлы кесу және дәнекерлеу

Стандартты өнімде мырышталған жабын жоқ болғандықтан, әдеттегі кесу және дәнекерлеу операциялары қарапайым. Бұл мүшелер жергілікті реттеуді немесе қосылым жұмыстарын қажет ететін үй-жайларды жасау және жөндеу жобалары кезінде пайдалы.

Типтік қолданбалар

Өнім негізінен пайдаланылады:

Жеңіл болат ғимараттардағы шатыр жабындары

Үлкен көлбеу қойма шатырлары

Өндірістік шеберхананың шатыр жүйелері

Жабық логистика және қойма ғимараттары

Қабырға мен шатырдың қосалқы жақтауы

Жеңіл болат қоршау жүйелері

Жабық зауытты жаңарту жобалары

Бұл ғимараттың негізгі бағандарын немесе негізгі арқалықтарын ауыстырудан гөрі, пурлин сияқты қосалқы құрылымдық элемент.

Нақты жоба қолданбалары

1-жағдай: Үлкен көлбеу жабық логистикалық қоймаға арналған Z Purlins

Жоба шатыры 12° еңісі бар 50 000 м² жабық логистикалық қойманы қамтыды. Ғимарат толығымен қоршалған және жаңбырдың тікелей әсерінсіз құрғақ жабық ортада пайдаланылды.

Негізгі талаптар шатырдың жотасында тікелей пурлиннің қабаттасуы, бақыланатын болат конструкциясының құны, орнату уақытының қысқаруы және төбе тақтасын теңестіру проблемаларының қаупін азайту болды.

Таңдалған материал қабырғасының қалыңдығы 1,8–2,0 мм және алдын ала тесілген болт саңылаулары бар Q355B суық пішінделген Z қимасы, Z160–Z200 болды.

Z секциялары тікелей қабаттасуы мүмкін, бұл жота мүшелерінің үздіксіз болуына және учаскедегі кесу және өзгерту жұмыстарын азайтуға мүмкіндік береді. Орнату уақыты 30%-ға қысқарды.

Профильдердің төмен бұралуы түсті жабынмен қапталған болат шатыр панельдерінің біркелкі орналасуына көмектесіп, судың ағып кетуіне ықпал ететін бос орындарды азайтты. Жеңілірек элементтер сонымен қатар тасымалдау және көтеру талаптарын азайтты, ал жалпы болат құрылымының құны ыстықтай илектелген болат ерітіндісіне қарағанда 21% төмен болды.

Жоба қабылдаудан өтті және тот басуға байланысты проблемаларсыз ішкі қызметте қалды.

2-жағдай: Өнеркәсіптік шеберханада жеңіл болаттан жасалған қоршауды жаңарту

Екінші жоба ескі зауытты жаңартуды қамтыды. Цех ішінде төбесі салыстырмалы түрде үлкен көлбеу және құрғақ, желдетілетін ішкі ортасы бар жаңа жеңіл болат қоршау құрылымдары қажет болды.

Таңдалған өнім Q235B суық пішінделген Z қимасы болат, Z120–Z140 болды.

Мүшелер күрделі қайталама өңдеусіз құрастыруға дайын жеткізілді. Z-тәрізді қабаттасатын құрылым шатырдың еңісіне сәйкес келді және тегіс және тұрақты қоршау жүйесін сақтауға көмектесті.

Жеңіл мүшелер жөндеу құнын бақылауда ұстауға көмектесіп, жұмыс істеп тұрған зауыттың ішіндегі монтаждау жұмыстарын қысқартты.

Z бөлімін таңдау нұсқаулығы

Төбенің еңісі:

Төбенің 10°-тан жоғары беткейлері үшін қабаттасатын серуендер қажет болған кезде Z секциялары қолайлы нұсқа болып табылады. Салыстырмалы түрде таяз беткейлер үшін құрылымдық дизайнға байланысты C purlins де қарастырылуы мүмкін.

Материалдың дәрежесі:

Q235B жалпы жеңіл пурлин және қоршау қолданбалары үшін жарамды. Үлкен аралықтар, жоғары жел немесе қар жүктемелері және күрделі құрылымдық талаптар үшін Q355B сәйкес бөлік өлшемі мен қабырға қалыңдығымен бірге таңдалуы мүмкін.

Бөлім өлшемі:

Z100–Z140 жеңіл төбесі мен қабырғасының қосалқы құрылымдары үшін қарастырылуы мүмкін. Z160–Z200 көптеген стандартты қоймалар мен шеберханалардың purlin қолданбаларына жарамды. Z220–Z300 конструкциялық дизайн бойынша үлкенірек бөліктер қажет болған жағдайда пайдалануға болады.

Қабырғасының қалыңдығы:

Қол жетімді диапазон 1,2–3,0 мм. Соңғы қалыңдық тек қана қиманың өлшеміне емес, аралықтан, серуен аралықтарынан, жел жүктемесінен, қар жүктемелерінен, қосылу жағдайларынан және құрылымдық есептеулерден анықталуы керек.

Қоршаған орта:

Құрғақ, жабық жабық ғимараттар үшін табиғи қара Z болаты үнемді опцияны қамтамасыз ете алады. Ылғалдылығы жоғары немесе конденсациясы бар шеберханаларда тоттан қорғайтын қолайлы жабынды қарастырған жөн.

Ашық ғимараттар, жағалау аймақтары, жаңбырлы құрылымдар немесе ауылшаруашылық сарайлары үшін табиғи қара болат нұсқасы ұсынылмайды. Мырышталған Z секциясын немесе коррозиядан қорғалған басқа ерітіндіні таңдау керек.

Суық пішінделген Z секциялы болат пен C секциялы болат

Таңдау, сайып келгенде, шатырдың еңісіне емес, құрылымдық дизайнға сәйкес болуы керек. Z секциясының қабаттасатын геометриясы оның негізгі практикалық артықшылығы болып табылады, онда үздіксіз пурлин қосылымдары қажет.

Зауыттық сапаны бақылау

Z purlins үшін өлшемдік консистенциясы ерекше маңызды, өйткені бөлімдер негізгі болат жақтаумен және шатыр панельдерімен дәл қосылуы керек.

Сондықтан сапаны бақылау болат орамды қалыптау алдында, содан кейін орамды қалыптау кезінде және кесуден кейін тексеруді қамтиды. Негізгі тексеру нүктелеріне материалдың сыныбы, қима өлшемдері, қабырға қалыңдығы, түзу, бұралу, кесу ұзындығы, жиек жағдайы және алдын ала тесілген саңылау орны кіреді.

Қалдық бұрмалануды азайту үшін профильдер қалыптаудан кейін түзетіледі. Жіберу алдында дайын элементтер визуалды және өлшемді түрде тексеріледі, содан кейін өлшем мен тапсырыс талаптарына сәйкес жинақталады.

Пакеттік тапсырыстар үшін бірдей материал сыныбын, бөлімнің спецификациясын және өңдеу параметрлерін сақтау әртүрлі өндіріс партиялары арасындағы сәйкестікті сақтауға көмектеседі.

Жиі қойылатын сұрақтар

1-сұрақ: Z секциясы мен С секциялы болат арасында қалай таңдауға болады?

Негізгі назар - бұл шатыр мен қосылымды ұйымдастыру. Z секциялары, әсіресе, іргелес пурлиндер қабаттасуы және жота арқылы жалғасуы қажет шатырлар үшін өте пайдалы, әсіресе шатырдың үлкен беткейлерінде. C секцияларының жалпы қолдану мүмкіндігі кеңірек және құрылымдық дизайнға байланысты шатырдың таяз беткейлері үшін пайдаланылуы мүмкін.

2-сұрақ: Суық пішінделген Z секциялы болатты бұрау оңай ма?

Тиісті түрде дайындалған Z бөлімі қолданылатын стандарт талаптары шегінде бұралу мен деформацияны бақылау үшін прогрессивті қалыптау, өлшемдеу және түзетуден өтеді. Таңдалған бөлік өлшемі, қабырға қалыңдығы, аралығы және орнату әдісі де оның жұмысына әсер етеді.

3-сұрақ: Ішкі Z пурлинді бояу керек пе?

Маңызды конденсациясыз құрғақ, желдетілетін ішкі орта үшін, егер жоба талаптары рұқсат етсе, табиғи қара болат бетін қосымша жабынсыз пайдалануға болады. Ылғалды цехтар немесе конденсация жиі болатын аумақтар үшін тоттан қорғайтын жабын ұсынылады.

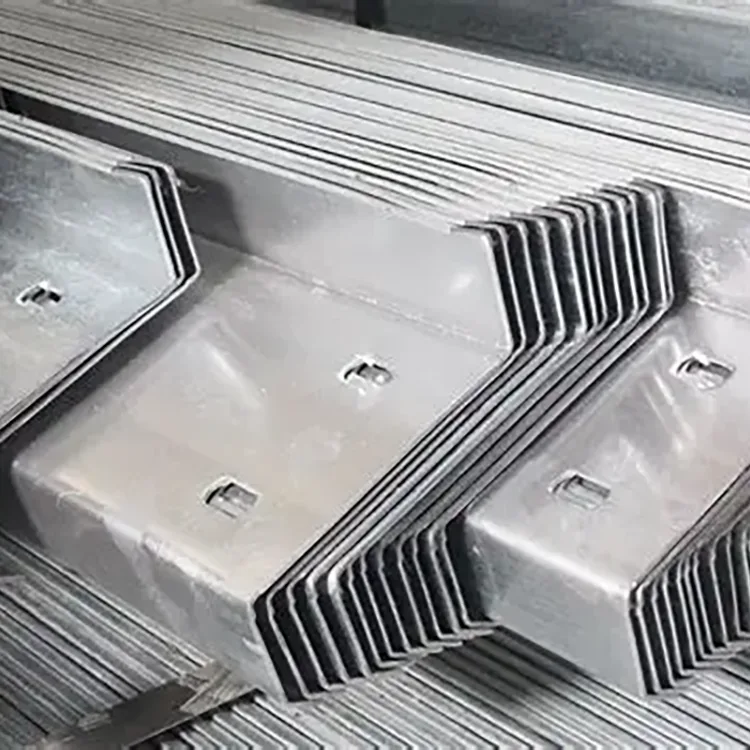

4-сұрақ: Z секцияларын алдын ала тесілген тесіктермен қамтамасыз етуге бола ма?

Иә. Профильдерді жөнелтуден бұрын болт саңылауларын құрылымдық сызбаларға сәйкес тесуге болады. Бұрыштық кесулер мен бұрыштық ұшты кесулерді қажетті қосылым бөлшектеріне сәйкес жасауға болады.

5-сұрақ: Ұзындықты теңшеуге бола ма?

Иә. Стандартты жеткізу әдетте 6–12 м аралығында болады, ал стандартты емес бекітілген ұзындықтар жоба сызбалары мен кесу талаптарына сәйкес шығарылуы мүмкін.

6-сұрақ: Табиғи қара Z секциялы болатты сыртта қолдануға бола ма?

Тікелей сыртқы әсерге, жаңбырға, жағалаудағы тұзды спрейге немесе коррозиялық орталарға ұсынылмайды. Мұндай жағдайларда мырышталған немесе басқа жолмен коррозиядан қорғалған Z секцияларын қарастырған жөн.
