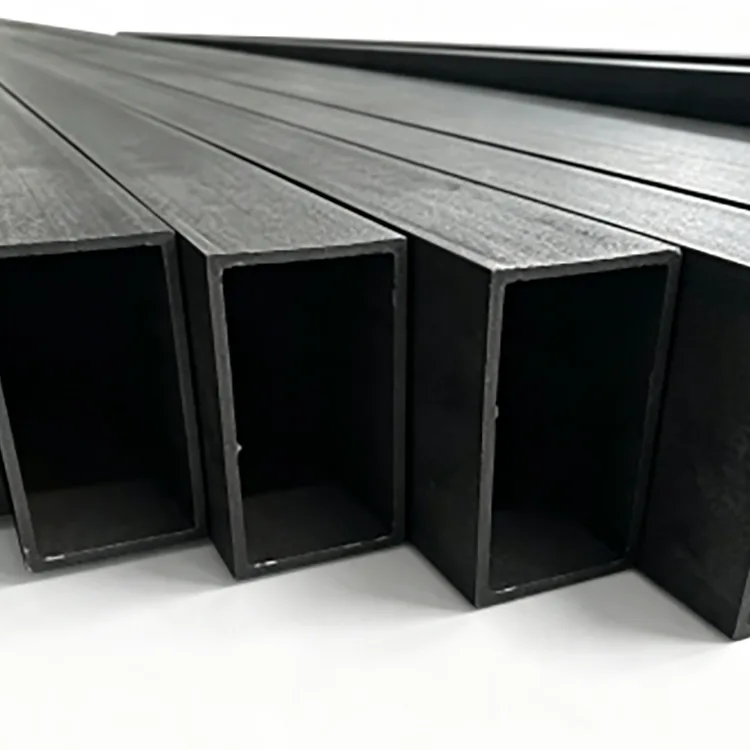

Дәл болат тік бұрышты түтік

Дәл болат тік бұрышты түтік кәдімгі шаршы немесе тікбұрышты түтіктің геометриясы соңғы құрастыру үшін жеткілікті дәл емес қолданбалар үшін әзірленген.

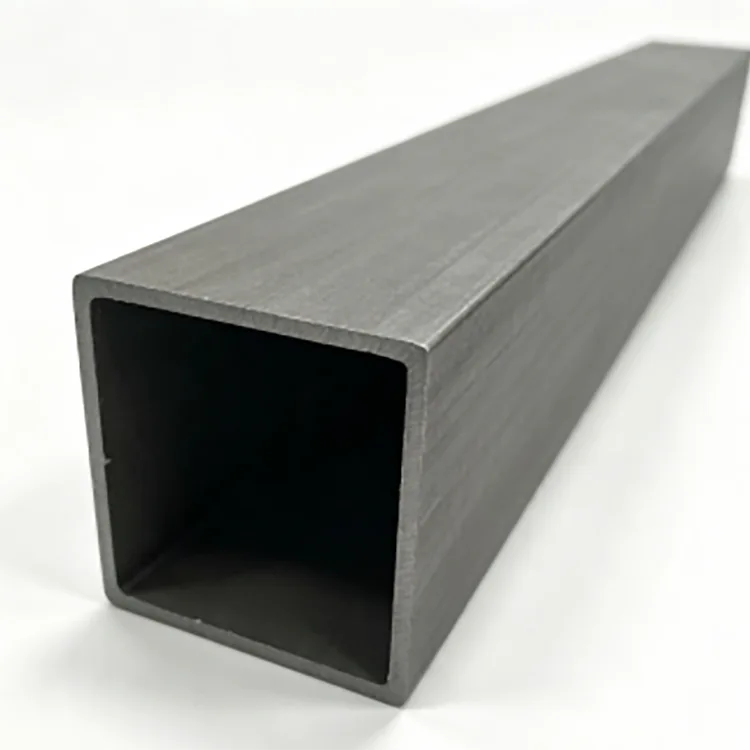

Көрінетін дөңгеленген бұрыштың орнына, кесінді анықталған 90 ° бұрыштық профильді жасау үшін қалыптасады. Бұл іргелес бөліктерді туралауды, түзу визуалды сызықтарды сақтауды және дайындалған жақтаулардың дайын өлшемдерін басқаруды жеңілдетеді.

Түтік Q235B немесе Q355B көміртекті болаттан прогрессивті суық қалыптау, жоғары жиілікті дәнекерлеу, өлшемдерді анықтау, түзету және дәл кесу арқылы жасалады. Өндіріс процесі стандартты қуыс секцияны шығаруға емес, бұрыш геометриясына, қабырға қалыңдығының консистенциясына, түзулігіне және өлшемді бақылауға бағытталған.

Ішкі құрылымдық жақтаулар, жабдық негіздері, дисплей құрылымдары, тіректер, қалқалар және сәндік болат бұйымдары үшін бұл профиль дайындау кезінде қажетті фитинг пен бетті түзету мөлшерін азайтады.

Техникалық сипаттамалар

Неліктен 90° бұрыштық профиль маңызды?

Кәдімгі қуыс қимада әдетте қалыптау кезінде жасалған дөңгелектенген сыртқы бұрышы болады. Бұл радиус көптеген құрылымдық қолданбалар үшін қолайлы, бірақ ол екі мүшенің тығыз кездесуі қажет болғанда немесе аяқтағаннан кейін бұрыштың өзі көрініп тұрғанда ыңғайсыз болуы мүмкін.

Оң бұрышты профиль бұрыштық геометрия өндіріске әсер ететін жағдайларға арналған.

Жақсырақ буындарды теңестіру

Анықталған бұрыштық профиль құбырды басқа түзу бөлікке қарсы орналастыруды жеңілдетеді. Жақтаулар, қалқалар, жабдық құрылымдары және архитектуралық болат конструкциялары үшін жақсырақ туралау шамадан тыс тегістеу немесе толтыру жұмыстарына қажеттілікті азайтады.

Тұрақты өлшемдер

Қабырғалардың қалыңдығы мен қиманың өлшемдері қалыптау және өлшемдеу кезінде бақыланады. Тұрақты геометрия құбырды автоматты кесу, бұрғылау, дәнекерлеу немесе құрастыру жабдығымен өңдегенде өте маңызды.

Тазарақ аяқталған көрініс

Ашық болат жақтаулар мен сәндік құрылымдар үшін түзу жиектер мен басқарылатын бұрыштар бояудан немесе ұнтақ бояудан кейін таза көрнекі сызықтар жасайды.

Екінші реттік өңдеуге жарамды

Қара болат беті мырышталған жабынсыз жеткізіледі, бұл оны бояуды, ұнтақпен бояуды, пісіруді немесе басқа бетті өңдеуді қажет ететін жобаларға жарамды етеді.

Өндірістік процесс

Өндіріс жолы болатты қуыс бөлікке айналдырудан гөрі өлшемді бақылауға негізделген.

1. Болат катушкаларды таңдау және дайындау

Q235B немесе Q355B болаты қажетті беріктік дәрежесіне және қолданылуына сәйкес таңдалады. Өндіріс партиялары арасындағы қалыңдығы мен механикалық қасиеттерінің ауытқуын азайту үшін кіріс материал қалыптау алдында тексеріледі.

2. Жолақтарды дайындау және нивелирлеу

Болат жолақ тегістеледі және үздіксіз қалыптауға дайындалады. Жолақтың дұрыс күйі маңызды, себебі қалдық деформация кейінірек бұрыштың дәлдігі мен түзулігіне әсер етуі мүмкін.

3. Прогрессивті суық қалыптау

Жолақ бір операцияда соңғы пішінге мәжбүрлеудің орнына бірнеше қалыптау сатыларынан өтеді.

Қалыптастыру тізбегі бұрыштық геометрияны басқара отырып, бірте-бірте шаршы немесе тікбұрышты қиманы дамытады. Бұл анықталған тік бұрышты профильге қол жеткізудің негізгі кезеңі.

4. Жоғары жиілікті дәнекерлеу

Жолақ жиектері біріктірілгеннен кейін жоғары жиілікті индукциялық дәнекерлеу бойлық тігісті құрайды.

Дәнекерлеу күйі материалдың қалыңдығына және өндіріс жылдамдығына сәйкес бақыланады. Дәнекерлеу сапасы маңызды, себебі шамадан тыс жылу енгізу, жеткіліксіз балқыту немесе жиекті нашар дайындау дайын түтікке әсер етуі мүмкін.

5. Өлшемді анықтау және түзету

Дәнекерлеуден кейін түтік оның соңғы өлшемдерін және жалпы түзулігін бақылау үшін өлшемді және түзететін жабдықтан өтеді.

Бұл кезең дәлдікпен дайындау үшін өте маңызды, өйткені дайын түтіктің ұзындығы бойынша шамадан тыс ауытқуы болса, тіпті дұрыс жасалған көлденең қима да құрастыру мәселелерін тудыруы мүмкін.

6. Дәл кесу және соңғы өңдеу

Аяқталған түтік стандартты 6 м ұзындыққа немесе 3-12 м-ге дейін теңшелген ұзындыққа кесіледі.

Дайындаудың талаптарына сәйкес дәлдікпен кесу, фаскаларды кесу, майлау, кесу және бұрғылауды ұйымдастыруға болады.

7. Тексеру және орау

Дайын түтіктер қаптамалар алдында өлшемдері, қабырғасының қалыңдығы, бұрыштық геометриясы, түзулігі, дәнекерлеу күйі, бетінің сапасы және кесу дәлдігі бойынша тексеріледі.

Орау әдісі түтік өлшеміне, тапсырыс санына, тасымалдау әдісіне және тұтынушының түсіру шарттарына сәйкес таңдалады.

Зауыттық сапаны бақылау

Дәл қуыс секциялар үшін өлшемді тексеру болаттың негізгі маркасы сияқты маңызды.

Өндіріс кезінде сапаны бақылау өндіріске тікелей әсер ететін тармақтарға назар аударады:

● Материалды тексеру: Q235B немесе Q355B маркасы тапсырыс талаптарына сәйкес тексеріледі.

● Қабырға қалыңдығы: көрсетілген ±0,1 мм рұқсатты сақтау үшін нақты қалыңдық бақыланады.

● Бөлім өлшемдері: Сыртқы өлшемдер тек қалыптау машинасының параметрлеріне сүйенбей, өлшемдеуден кейін тексеріледі.

● Бұрыш геометриясы: қалыптау ауытқуын анықтау үшін 90° профилі мен бұрыштың тіктігі тексеріледі.

● Тікелейлік: Дайын ұзындықтар жақтау жинағына әсер етуі мүмкін иілу немесе бұрмалану үшін тексеріледі.

● Дәнекерлеу шарты: бойлық жоғары жиілікті дәнекерлеу көзге көрінетін ақаулар мен қалыптасу консистенциясы үшін бақыланады.

● Аяқтау сапасы: Кесілген ұштары кесу, фаскаларды кесу немесе кірді тазалаудан кейін тексеріледі.

● Пакет консистенциясы: дестелер арасындағы өлшемдік ауытқуды азайту үшін өнім үлгілері бүкіл партияда салыстырылады.

Тексерудің қатаң талаптары бар жобалар үшін өлшемді тексеру жазбалары және үшінші тараптың тексеруі тапсырыс сипаттамасына сәйкес реттелуі мүмкін.

Q235B немесе Q355B: қайсысын таңдау керек?

Материалдың сыныбы жоғары сортты таңдамай, нақты құрылымдық жүктемеге сәйкес таңдалуы керек.

Жүк көтергіш құрылымдар үшін соңғы материалды таңдау құрылымдық есептеуді, жобалық кодты, қосылу әдісін және қажетті қауіпсіздік коэффициентін сақтау керек.

Негізгі қолданбалар

Ішкі болат конструкциялар

Ішкі мезониндік жақтаулар, қалқалар, төбені қолдау құрылымдары, көрме құрылымдары және өлшемдік дәлдік пен сыртқы көрініс маңызды болатын басқа болат жақтаулар үшін қолданылады.

Жабдықтар мен машиналар жақтаулары

Басқарылатын қиманың геометриясы автоматика жабдығының жақтаулары, машина негіздері, конвейер тіректері, аспап құрылымдары және дайындалған жабдық корпустары үшін пайдалы.

Архитектуралық және сәндік болат бұйымдары

Қонақ үй интерьеріне, көрме залдарына, коммерциялық кеңістіктерге, баспалдақ бөлшектеріне, сәндік жақтауларға және таза түзу сызықтарды қажет ететін сәулеттік болат құрылымдарға қолайлы.

Қойма сөрелері және өнеркәсіптік платформалар

Q235B немесе Q355B секцияларын сақтау сөрелеріне, жұмыс станцияларына, өнеркәсіптік платформаларға және жабдықты қолдау құрылымдарына арналған жүктеме талаптарына сәйкес таңдауға болады.

Стандартты емес өндіріс

Түтік құрастырылған жинаққа біріктірілген кезде реттелетін өлшемдерді, бекітілген ұзындықтарды, саңылауларды, қиғаштарды, фаскаларды және басқа өңдеу операцияларын қамтамасыз етуге болады.

Дәл болат тік бұрышты түтік және кәдімгі қуыс секция

Негізгі артықшылығы түтіктің әрбір кәдімгі қуыс бөлікті алмастыруында емес. Өндіріс дәлдігі мен дайын сыртқы түрі жоба талаптарының бөлігі болып табылатын жағдайда көбірек басқарылатын бұрыштық және өлшемді профиль пайдалы болуы мүмкін.

Қара болат беті және қайталама өңдеу

Стандартты өнім қара, қапталмаған болат түрінде жеткізіледі.

Бұл конфигурация тұтынушы дайындағаннан кейін бетті өңдеуді жоспарлағанда жиі таңдалады. Жобаға байланысты қол жетімді әрлеу процестері мыналарды қамтуы мүмкін:

● Кескіндеме

● Ұнтақ жабыны

● Пісіруді аяқтау

● Гальванизация

● Басқа көрсетілген коррозияға қарсы өңдеулер

Қаптама алдында бетті дұрыс тазалау және таңдалған жабын жүйесіне сәйкес дайындау керек. Ылғалға, сыртқы ауа райына, тұзды спрейге немесе коррозиялық орталарға әсер ететін жобалар үшін өңделмеген қара болатты пайдаланбай, коррозиядан қорғаудың қолайлы жүйесін белгілеу керек.

Арнайы өңдеу

Түтік стандартты 6 м ұзындықта емес, өндіріс талаптарына сәйкес жеткізілуі мүмкін.

Қолжетімді опциялар мыналарды қамтиды:

● 3–12 м бекітілген ұзындықтағы кесу

● Дәл кесу

● Фаскаларды кесу

● Қақпақтарды тазалау

● Тегістеу

● Алдын ала бұрғылау

● Қайта жабу немесе мырыштау қондырғылары

● Реттелетін бөлім өлшемдері

● Қабырғаның қалыңдығы

● Сызбаларға сәйкес арнайы өңдеу

Баға ұсыныстары үшін сатып алушылар қажетті бөлік өлшемін, қабырғаның қалыңдығын, материалдың сыныбын, санын, ұзындығын, бетті өңдеуді және кез келген өңдеу сызбаларын ұсынуы керек.

Сатып алу және жабдықтау туралы ақпарат

Инженерлік және өндіріске тапсырыстар үшін сатып алудан бұрын растау қажет ең маңызды сипаттамалар тек сыртқы өлшемдер емес.

Сатып алушылар мыналарды көрсетуі керек:

1.Секция өлшемі: шаршы немесе төртбұрыш өлшемдері.

2.Қабырғаның қалыңдығы: қажетті қалыңдық пен төзімділік.

3.Болат маркасы: Q235B немесе Q355B.

4.Ұзындығы: стандартты 6 м немесе тұрақты ұзындығы 3–12 м.

5. Бұрыш талабы: талап етілетін 90° геометрия және төзімділік.

6.Жер беті: қара болат немесе қайталама бетті өңдеу.

7. Өңдеу: кесу, бұрғылау, қиғаш кесу, фаскаларды кесу немесе қырғышты тазалау.

8.Инспекция: стандартты зауыттық тексеру немесе қосымша үшінші тарап тексеруі.

Қайталанатын жобалар үшін материалдың бірдей дәрежесін, қима өлшемдерін, қабырға қалыңдығын, өңдеу әдісін және тексеру талаптарын сақтау партиялар арасындағы сәйкестікті сақтауға көмектеседі.

Неліктен Rongheng-тен дәл тік бұрышты болат құбырды сатып алу керек?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. компаниясы болат өндіру ресурстарын экспортқа жеткізумен біріктіретін Tianjin Gefu Steel компаниясының қолдауымен халықаралық сауда платформасын басқарады.

Компания Қытайдың негізгі болат өндіру аймақтарының бірі Тяньцзинь қаласындағы Дацючжуан өнеркәсіптік аймағында орналасқан. Оның өнім ассортименті болат құбырларды, қуыс секцияларды, болат профильдерді, мырышталған бұйымдарды және фотоэлектрлік монтаждау өнімдерін қамтиды.

Жаппай жобалар үшін Rongheng теңшелген өлшемдерді, бекітілген ұзындықты жеткізуді, қайталама өңдеуді, OEM/ODM талаптарын және жобаға негізделген тексеруді қолдайды. Топтың жылдық болат өндіру және сату көлемі 1,3 миллион тоннадан асады, бұл контейнерлік және сусымалы инженерлік сатып алуды қолдайды.

Үлкен тапсырыстар үшін өндірісті жоспарлау және жеткізу әдетте спецификацияға, мөлшерге, өңдеу талаптарына және тексеру шарттарына сәйкес реттеледі.

Жиі қойылатын сұрақтар

1-тоқсан. Дәл болат тік бұрышты түтік пен кәдімгі шаршы түтіктің айырмашылығы неде?

Негізгі айырмашылық - бұрыштық геометрия және өлшемдік-бақылау талаптары. Кәдімгі төртбұрышты түтіктердің әдетте дөңгелектелген бұрыштары болады, ал бұл өнім түйіспелерді туралау мен сыртқы түрі маңызды болатын қолданбалар үшін 90° бұрыштық профильді анықтау арқылы жасалған.

Q2. Түтік тігіссіз бе?

Жоқ. Бұл жоғары жиілікті дәнекерлеуден кейін прогрессивті суық қалыптау арқылы дайындалған дәнекерленген қуыс бөлік. Сондықтан оны жіксіз түтік ретінде сипаттауға болмайды.

3-тоқсан. Қара болат құбырды бояуға немесе ұнтақ бояуға болады ма?

Иә. Қапталмаған қара болат бетін бояуға, ұнтақ бояуға, пісіруге немесе басқа арнайы өңдеуге дайындауға болады. Қаптама алдында бетті дұрыс тазалау және дайындау қажет.

4-тоқсан. Сақтау кезінде қара болат тот басады ма?

Иә. Өңделмеген көміртекті болат ылғалға ұшыраған кезде тотығуы мүмкін. Жабық жерде құрғақ сақтау ұсынылады, ал түтіктер бетін өңдеу алдында жаңбырдан, конденсациядан және ұзақ ылғалдылықтан қорғалуы керек.

Q5. Q235B немесе Q355B таңдауым керек пе?

Q235B көптеген кәдімгі ішкі жақтауларға, жабдық құрылымдарына және сәндік қолданбаларға жарамды. Q355B конструкциясы материалдың жоғары беріктігін талап еткенде немесе қолдану ауыр жүктемені қажет еткенде қарастырылуы керек.

Q6. Сіз қандай ұзындықтарды бере аласыз?

Стандартты ұзындығы - 6 м. Тапсырыс талаптарына сәйкес 3-12 м-ге дейінгі теңшелген бекітілген ұзындықтарды реттеуге болады.

Q7. Жеткізу алдында түтікті кесуге, бұрғылауға, фаскаларды кесуге немесе қиғаштауға болады ма?

Иә. Дәл кесу, бұрғылау, фаскаларды кесу, майлау және қиюды сызбаларға немесе өңдеу талаптарына сәйкес реттеуге болады.

8-сұрақ. Баға белгілеу үшін қандай ақпарат қажет?

Бөлім өлшемдерін, қабырғаның қалыңдығын, материал сыныбын, санын, қажетті ұзындықты, бетті өңдеуді және кез келген қосымша өңдеу талаптарын көрсетіңіз. Сызбалар стандартты емес өңдеуге ұсынылады.

Q9. Бұл өнім сыртқы қолданбаларға жарамды ма?

Стандартты қара болаттан жасалған нұсқасы коррозиядан қорғаусыз ұзақ уақыт бойы ашық ауада пайдалану үшін ұсынылмайды. Сыртқы, ылғалды, жағалаудағы немесе коррозиялық орталар үшін мырышталған немесе басқа жолмен қорғалған болат қарастырылуы керек.

Q10. Сіз теңшелген өлшемдерді бере аласыз ба?

Иә. Көрсетілген шаршы және тікбұрышты түтік ауқымдарына қосымша жоба талаптарына сәйкес реттелетін өлшемдер, қабырға қалыңдығы, ұзындықтар, өңдеу және бетті өңдеу мәселелері талқылануы мүмкін.
