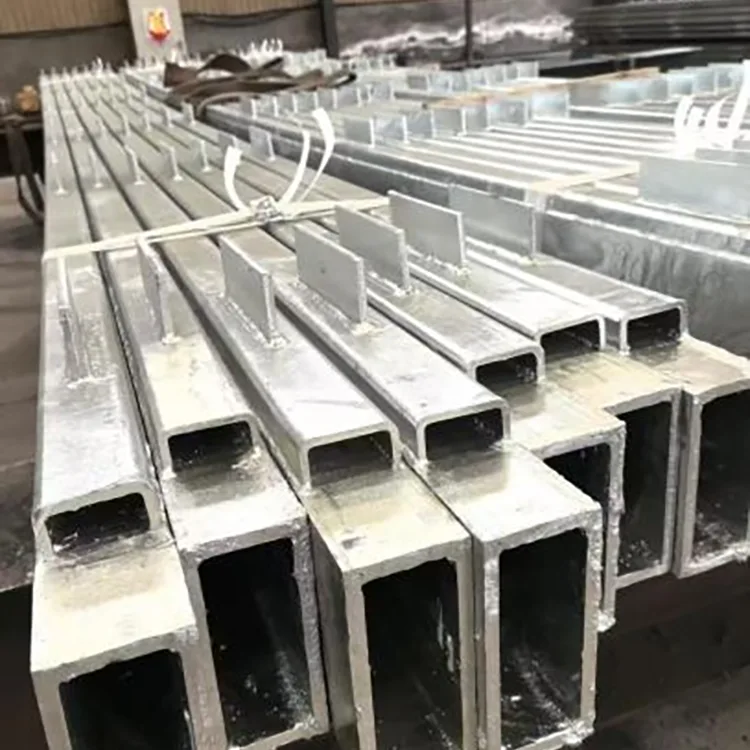

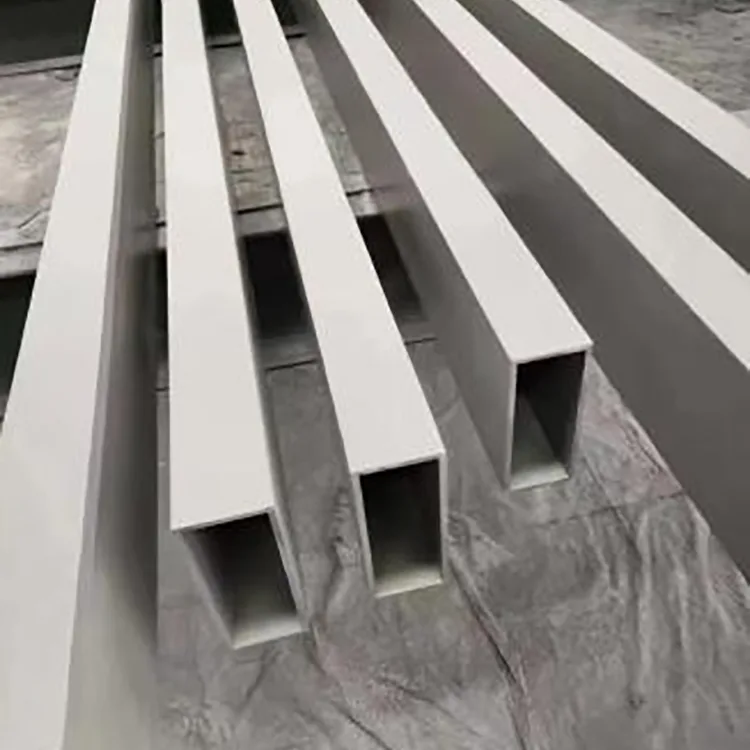

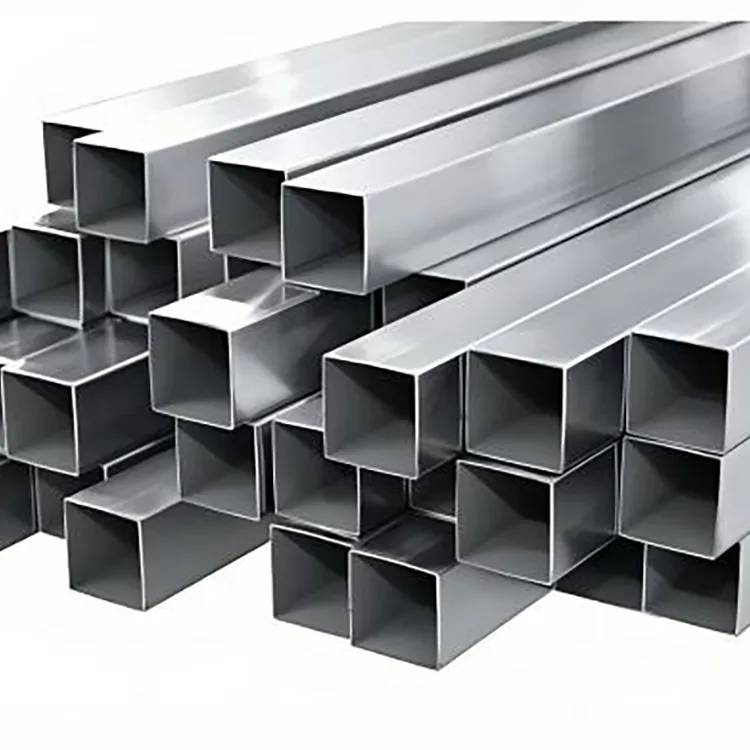

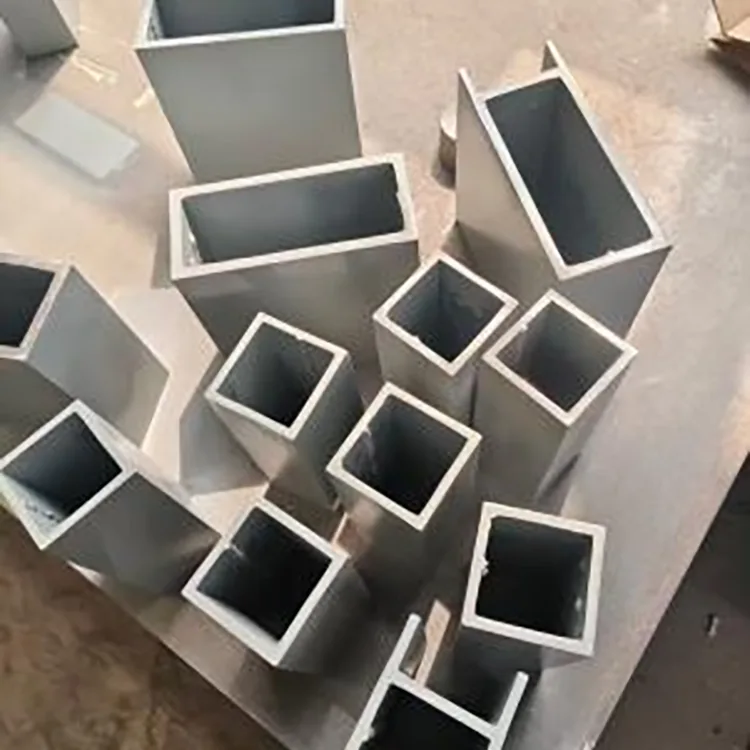

Ыстық мырышталған дәлме-дәл болат тік бұрышты түтік

Ыстық мырышталған дәлме-дәл болат тік бұрышты түтік кәдімгі шаршы түтікте жиі көрінетін дөңгеленген бұрыштан гөрі айқын 90° бұрышпен жасалған дәлдіктегі тікбұрышты қуыс бөлік. Негізгі түтік алдымен кесінді дәлдігіне, түзулігіне және бұрыш геометриясына қол жеткізу үшін дайындалады, содан кейін сыртқы коррозиядан қорғау үшін ыстық мырыштау арқылы өңделеді.

Өнім стандартты дөңгеленген бұрышты мырышталған түтік дизайнмен талап етілетін сыртқы түрін, орнату дәлдігін немесе бұрыштың анықтамасын бермейтін жобаларға арналған. Өткір сыртқы сызықтар таза көрінетін жақтауларды, қоршауларды, ландшафттық құрылымдарды және сәулеттік болат бұйымдарды жасауды жеңілдетеді.

Сонымен қатар, өнім әлі де құрылымдық болат құбыр болып табылады. Оның нақты жүк көтергіштігі қиманың өлшеміне, қабырғаның қалыңдығына, болат маркасына, аралыққа және қосылыс конструкциясына байланысты. Гальванизация болатты атмосфералық коррозиядан қорғайды; ол құрылымдық дизайнды алмастырмайды.

Неліктен 90° бұрыш маңызды?

Бұрыш - бұл түтікшені көрсетудің негізгі себептерінің бірі.

Кәдімгі шаршы немесе тікбұрышты түтіктің әдетте қалыптау процесіне байланысты радиусты сыртқы бұрышы болады. Бұл жалпы құрылымдық жұмыстар үшін қолайлы, бірақ кейбір сәулеттік және дәл құрастыру жобалары көрнекі түрде өткір бұрышты және неғұрлым дәйекті түйіспелерді қажет етеді.

Дәл тік бұрыш профилі мыналарды қамтамасыз етеді:

Таза визуалды сызықтар: ашық жақтаулар, қоршаулар және ландшафттық құрылымдар үшін пайдалы.

Көбірек болжамды қосылымдар: анықталған бұрыш басқа тік бұрышты элементтермен теңестіруді жеңілдетеді.

Көрнекі бұрмаланулар аз: түзу сызықтарды дайын құрылымдарда ұстау оңайырақ.

Дәлдікпен жасау үшін қолайлырақ: өлшемдер мен сыртқы түрі маңызды болған кезде пайдалы.

Бұл өнімді кәдімгі құрылымдық болат пен сәулеттік металл бұйымдарының арасында орналасқан жобаларға әсіресе маңызды етеді.

Өнімнің негізгі сипаттамалары

GB/T 13912-2020 мырыштау стандарты дайындалған темір және болаттан жасалған бұйымдардағы ыстық мырышталған жабындарға арналған техникалық талаптар мен сынақ әдістеріне арналған Қытайдың қазіргі ұлттық стандарты болып қала береді.

Дәлдік мырыштау алдында келеді

Түтіктің бұл түрі үшін тек жабу сапасы жеткіліксіз.

Негізгі тік бұрышты түтік алдымен қажетті геометрияны қанағаттандыруы керек. Маңызды тексерулерге бөлік өлшемдері, қабырға қалыңдығы, бұрыш пішіні, түзу және жалпы беттің күйі кіреді.

Түтік қажетті дайын профильге жеткеннен кейін ғана мырыштау процесі жүзеге асырылады.

Әдеттегі маршрут:

Дәл болат түтік → өлшемді тексеру → кесу / дайындау → майсыздандыру → тұздау → шаю → флюстеу → кептіру → ыстық мырыштау → салқындату / пассивация → жабынды тексеру → соңғы өлшемді және сыртқы түрін тексеру → орау.

Бұл тапсырыс маңызды, өйткені тұтынушы бір өнімнен екі затты сатып алады: дәл болат профиль және коррозиядан қорғау жүйесі.

Өткір бұрышты профильдерге арналған ыстық мырыштау

Мырыштау кезінде қосымша назар аударуға лайық аймақтардың бірі - өткір бұрыштар.

Түтік алдын ала өңдеу және мырышқа батыру кезеңдері арқылы аяқталған профиль ретінде өңделеді, осылайша бұрыш, түтік беттері мен ұштары бірдей өңдеу кезінде мырыш жабынын алады.

Мұндағы мақсат түтікті күміс сұр етіп жасау ғана емес. Қаптама қалыпты өңдеу және орнату үшін жеткілікті түрде жақсы жабысқан күйде үздіксіз коррозиядан қорғауды қамтамасыз етуі керек.

Жобалық тапсырыстар үшін жабынның қалыңдығын «мырышталған» деп қалдырмай, алдын ала келісу керек.

Мырышпен қаптау және сыртқы қызмет көрсету

Сіздің жеткізілген өніміңіздің сипаттамасы әдеттегі мырыш жабыны диапазоны ретінде 60–90 мкм пайдаланады, жағалаудағы күштірек және жоғары коррозияға ұшырау үшін шамамен 120 мкм қол жетімді.

Практикалық тәсіл дегеніміз:

Жоғары мырыш жабыны атмосфералық коррозияға көбірек жабын материалын береді, бірақ ешқандай мырышталған болатты ауыр химиялық шабуылға немесе тұрақты суға батыруға толықтай иммунитет деп сипаттауға болмайды.

Неліктен стандартты мырышталған шаршы түтіктің орнына дәл тік бұрышты профильді таңдау керек?

Айырмашылық негізінен коррозияға төзімділік емес, геометрия мен әрлеуге қатысты.

Кәдімгі мырышталған шаршы түтік жалпы жақтаулар мен жүк көтергіш құрылымдар үшін практикалық таңдау болып табылады. Оның дөңгеленген бұрыштары кәдімгі өндіріс үшін әдетте қолайлы.

Дәл тік бұрышты түтік бұрыштың өзі көрнекі немесе дайындау талаптарының бөлігі болып табылатын қолданбаларға бағытталған.

Бұл оны келесілерге қолайлы етеді:

Архитектуралық ландшафттық жақтаулар

Жоғары көрінетін сыртқы қоршаулар

Нақты муниципалды құрылымдар

Ашық жақтауы бар күнді қолдау компоненттері

Сәндік темір конструкциялар

Сыртқы жабдықтың жақтаулары

Стандартты төртбұрышты түтік сыртқы түрі маңызды емес болса және жоба негізінен ең төмен материалды құны бойынша әдеттегі құрылымдық бөлімді қажет еткенде жақсы таңдау болып қала береді.

Дәлдік қара түтік және ыстық мырышталған дәлдік түтік

Екі өнім бірдей негізгі дәлдік профилін бөліседі, бірақ олар әртүрлі орталарға арналған.

Дәл болат тік бұрышты түтік

Тұтынушы дайындағаннан кейін бетті бояуды, ұнтақты бояуды немесе басқа жолмен өңдеуді жоспарлаған жабық жобаларды, бақыланатын орталарды және қолданбаларды кептіру үшін ең қолайлы.

Ыстық мырышталған дәлме-дәл болат тік бұрышты түтік

Тұтынушы жеткізілімге дейін коррозиядан қорғаудың бастапқы өңдеуін аяқтауды қалайтын сыртқы және ылғалды қолданбаларға жақсырақ.

Бұл ерекшелік құрғақ жабық жобаларға арналған мырышталған материалды шамадан тыс көрсетуден аулақ болуға көмектеседі, сонымен қатар қорғалмаған қара дәлдіктегі түтікті көшеде пайдаланудың қарсы қателігін болдырмайды.

Қайда қолданылады

Сыртқы ландшафт жобалары

Ландшафттық жақтаулар, бау-бақша құрылымдары, саябақ нысандары, сәндік қоршаулар және таза сызықтар маңызды болатын архитектуралық болат конструкциялар үшін қолданылады.

Коммуналдық сыртқы нысандар

Жол тосқауылдарына, жол белгілерінің құрылымдарына, шам тіректеріне және ашық муниципалды жақтауларға жарамды.

Фотоэлектрлік құрылымдар

Дәлдік профилі құрылымдық дизайнға сәйкес келетін таңдалған сыртқы PV жақтаулары, жабдық негіздері және қосалқы болат элементтері үшін пайдалануға болады.

Жағалау және жағалаудағы құрылыстар

Ашық қоршаулар, жүру жолдарының тіректері және тоттанудан жоғары қорғаныс қажет болатын қосалқы жақтаулар үшін қолданылады.

Өнеркәсіптік сыртқы жабдықтар

Ылғалды өндірістік ортада жабдықты қорғау жақтауларына, құбыр тірек құрылымдарына және сыртқы жұмыс платформаларына қолайлы.

Жобаны қолдану: Таратылған күн құрылымдары

Тұрғын үй және коммерциялық бөлінген PV жобалары үшін 40 × 40 мм және 50 × 50 мм мырышталған дәлдіктегі тік бұрышты түтік сыртқы қолдау қолданбалары үшін пайдаланылды.

Негізгі алаңдаушылық тек коррозия емес еді. Сондай-ақ ашық жақтауға орнату кезінде таза геометрия және дәйекті туралау қажет болды.

Ашық ылғалды-құрғақ әсерді қайталау үшін жоғарылатылған мырыш сипаттамасы қолданылды. Берілген жоба жазбасына сәйкес, аяқталған құрылымдар бес жылдан кейін көрінетін кең таралған тот пен деформациядан таза болды.

Жобаны қолдану: Муниципалдық және ландшафттық құрылымдар

Сыртқы муниципалдық және ландшафттық жұмыстар үшін өткір бұрышты профиль әдеттегі дөңгелек бұрышты түтікке қарағанда таза көрініс береді.

Материалды бекітілген ұзындықта беруге немесе жоба сызбасына сәйкес өңдеуге болады, бұл орнату орнында қажет кесу және бекіту жұмыстарының көлемін азайтады.

Ашық сәулеттік болат конструкциялары үшін мырышталған жабынмен қатар өлшемдік консистенция мен беттің сыртқы түрі тексеріледі.

Жобаны қолдану: жағалаудағы өнеркәсіптік жақтау

Жағалау маңындағы жоба тұзды ауа мен жоғары ылғалдылық жағдайында сыртқы жабдыққа арналған болат жақтауларды қажет етті.

Тұтынушы шамамен 120 мкм-ге ұлғайтылған мырыш жабынын белгіледі және таза аяқталған көріністі сақтау үшін дәлдіктегі тік бұрышты профильді пайдаланды.

Қоршаған ортаның бұл түрі үшін жабын сипаттамасы коррозия стратегиясының бір бөлігі ғана болып табылады. Дренаж, қосылым бөлшектері, учаскені кесу және дәнекерлеуді жөндеу де ұзақ мерзімді өнімділікке әсер етеді.

Түтік кесілген немесе дәнекерленген кезде не болады?

Зауыттық өңдеуді мырыштау алдында аяқтаған дұрыс.

Бұған мыналар кіреді:

Бекітілген ұзындықты кесу

Бұрғылау

Соғу

Бұрғылау

Басқа сызбаға негізделген дайындық

Егер түтік мырыштаудан кейін кесілсе, жаңадан ашылған болатты тазалау және тиісті мырышқа бай жөндеу жабынымен өңдеу керек.

Дәнекерлеуге де бірдей принцип қолданылады. Дәнекерлеу кезіндегі қызу дәнекерлеу аймағындағы және оның айналасындағы мырышқа зақым келтіреді, сондықтан аймақты кейіннен тазалау және жөндеу қажет.

Сондықтан өндіруге егжей-тегжейлі талаптары бар тапсырыс берушілер өндіріс алдында сызбаны ұсынуға шақырылады.

Түтік жөнелту алдында қалай тексеріледі

Дәл мырышталған түтік үшін тексеру түтіктің өзін де, мырыштауды да қамтуы керек.

Мырыштау алдында тексерулер мыналарды қамтуы мүмкін:

Бөлім өлшемдері

Қабырғасының қалыңдығы

Бұрыш геометриясы

Түзулік

Кесу дәлдігі

Бетінің күйі

Мырыштаудан кейін тексерулер мыналарды қамтуы мүмкін:

Мырыш жабынының қалыңдығы

Қаптауды жабу

Пиллинг немесе ашық болат

Бетінің күйі

Соңғы түзулік

Жалпы көрініс

Инженерлік тапсырыстар үшін материал сертификаттары мен мырыштауды тексеру жазбалары жеткізілуі мүмкін, келісім-шарт талаптарына сәйкес үшінші тараптың тексеруі қол жетімді.

Неліктен бізді таңдау керек?

Бұл өнімді біздің Тяньцзинь жеткізу тізбегіміз арқылы сатып алудың басты артықшылығы - оларды бір-бірімен байланыссыз сатып алулар ретінде қарастырмай, дәл негіз түтігін, мырыштау және әрлеу жұмыстарын үйлестіру мүмкіндігі.

Мырыштау алдындағы дәлдік түтік: қиманың геометриясы коррозиядан қорғау кезеңіне дейін тексеріледі, сондықтан мырышталған финиш негізгі түтіктегі өлшемдік ақауларды жасырмайды.

Қолайлы жабын опциялары: стандартты және жоғарылатылған мырыш сипаттамаларын әрбір жоба үшін бір жабын деңгейін пайдаланбай, нақты ортаға сәйкес талқылауға болады.

Сызбаға негізделген өңдеу: бекітілген ұзындықтарды, саңылауларды, қиғаштарды және басқа бұйымдарды жөнелту алдында дайындауға болады.

Дацючжуан болат өнеркәсібінің ресурстары: болат өңдеу және мырыштау жеткізушілердің жергілікті шоғырлануы материалды алуды, өндіруді және жеткізуді үйлестіруді жеңілдетеді.

Жобалық құжаттама: техникалық ақпарат пен мырыштауды тексеру жазбалары көрсетілген кезде үшінші тараптың инспекциялық қолдауымен инженерлік сатып алулар үшін ұсынылуы мүмкін.

Ішкі және экспорттық тапсырыстар: жеткізу жобалық көлемдер үшін, сондай-ақ ішкі көлік немесе мұхит жөнелтілімі үшін реттелетін қаптамамен кішірек сынақ немесе теңшелген тапсырыстар үшін ұйымдастырылуы мүмкін.

Практикалық мәселе қарапайым: сатып алушыларға әрбір тапсырыс үшін дәлдікпен құбыр жеткізушісін, жеке мырыштау цехын және басқа дайындау цехын үйлестірудің қажеті жоқ.

Сатып алу спецификациясының мысалы

Баға ұсыныстары үшін толық сұраныс келесідей жазылуы мүмкін:

Q235B / дәл бұрышты түтік / 50×50 мм / белгіленген қабырға қалыңдығы / бекітілген ұзындық / ыстық мырышталған / 60–90 мкм мырыш жабыны / сызбаға сәйкес кесілген.

Жағалау жобасы үшін:

Q355B / Дәл тік бұрышты түтік / көрсетілген қима және қабырға / бекітілген ұзындық / ыстық мырышталған / шамамен 120 мкм мырыш жабыны / сызбаға сәйкес бұрғылау.

Бұл формат жеткізушіге нақты өндіріс мақсатын береді және материал, профиль және жабын туралы түсінбеушіліктерді азайтады.

Жиі қойылатын сұрақтар

1-тоқсан. Мырыштау кезінде өткір бұрыш мырыш қабатын жоғалтады ма?

Аяқталған тік бұрышты түтік дайын профиль ретінде мырыштау операциясы арқылы өңделеді. Бұрыштағы жабынның жабылуын сапаны бақылау бөлігі ретінде тексеру керек. Процесті дұрыс басқару маңызды, өйткені бұрыштық геометрия осы өнімнің анықтаушы сипаттамаларының бірі болып табылады.

Q2. Ыстық мырыштаудан кейін өнімге қосымша бояу қажет пе?

Қалыпты сыртқы қолдану үшін мырышталған бетті коррозияға қарсы бөлек бастапқы бояу процесінсіз пайдалануға болады. Қосымша жабынды әлі де сәндік талаптар немесе әсіресе агрессивті орталар үшін белгілеуге болады.

3-тоқсан. Мырыштың қалыңдығы қандай?

Берілген спецификация кәдімгі диапазон ретінде 60–90 мкм және күшті жағалау және жоғары коррозияға ұшырау үшін шамамен 120 мкм пайдаланады.

4-тоқсан. Түтікшені теңізге жақын жерде пайдалануға бола ма?

Иә. Жағалаудағы экспозиция жоғары коррозияға ұшырайтын қолданба ретінде қарастырылуы керек және жоғарырақ мырыш жабынын таңдауға болады. Үздіксіз теңіз суына батыруды кәдімгі сыртқы экспозиция ретінде қарастырудың орнына бөлек бағалау керек.

Q5. Түтікшені кесуге, бұрғылауға немесе дәнекерлеуге бола ма?

Иә. Бұл процестерді жүзеге асыруға болады, бірақ мүмкіндігінше мырыштау алдында зауыттық өңдеуге артықшылық беріледі. Мырышпен қапталғаннан кейін кесілген немесе дәнекерленген аумақтар мырышқа бай сәйкес жөндеуден өтуі керек.

Q6. Бұл қалыпты мырышталған шаршы түтіктен қалай ерекшеленеді?

Негізгі айырмашылығы - дәлдігі 90 ° тік бұрышты профиль. Өткір геометрия сыртқы түрі, туралау және бұрышты анықтау әдеттегі дөңгелек бұрышты төртбұрышты түтікке қарағанда маңыздырақ болатын жобаларға арналған.

Q7. Ыстық мырышталған дәл болаттан жасалған тік бұрышты түтікті теңшеуге бола ма?

Иә. Бекітілген ұзындықтарды, қиманың сипаттамаларын және сызбаға негізделген кесуді, бұрғылауды және кесуді жоба талаптарына сәйкес реттеуге болады.

8-сұрақ. Мырышталған дәлдіктегі түтік тот басады ма?

Гальванизация атмосфералық коррозияға төзімділікті айтарлықтай жақсартады, бірақ ешқандай болат жабыны кез келген жағдайда коррозияны жоя алмайды. Қызмет көрсету мерзімі мырыш жабынына, ылғалдылыққа, тұз әсеріне, химиялық заттарға, судың сақталуына және алаңды өңдеуге байланысты.

Q9. Q235B және Q355B екеуін де жеткізуге бола ма?

Иә. Q235B көптеген кәдімгі қолданбалар үшін жарамды, ал Q355B құрылымдық дизайн жоғары материал беріктігін талап еткенде көрсетілуі мүмкін.

Q10. Тексеру құжаттарын бере аласыз ба?

Иә. Материалдық сертификаттар, мырыштауды тексеру жазбалары және басқа келісілген сапа құжаттары жеткізілуі мүмкін. Сондай-ақ жоба тапсырыстары үшін үшінші тарап инспекциясын ұйымдастыруға болады.
