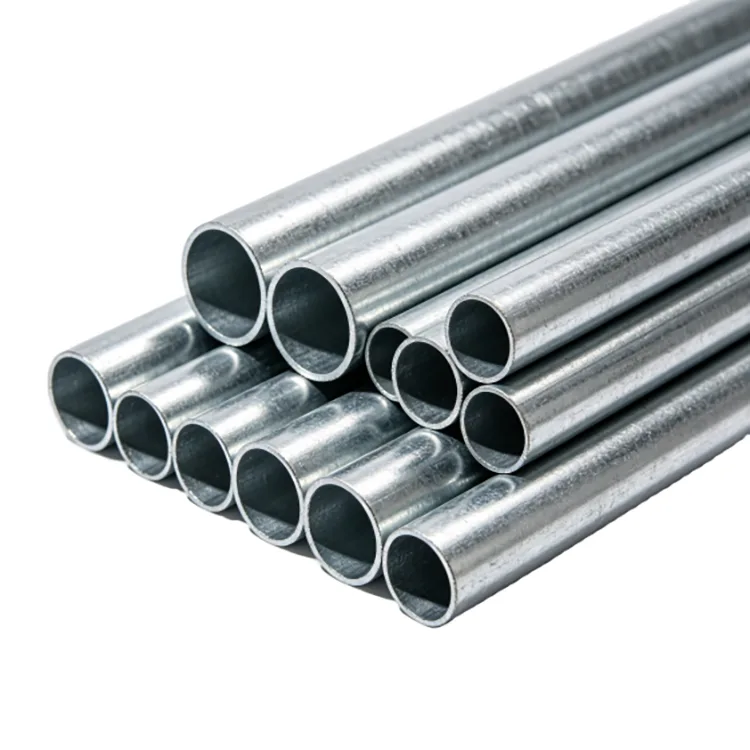

Ыстық мырышталған дөңгелек болат құбыр - бұл құбырларды қалыптастыру және дәнекерлеуден кейін ыстық мырышталған жабынмен өңделген дөңгелек дәнекерленген болат құбыр. Дөңгелек бөлікті дайындау, қысу, дәнекерлеу және орнату оңай, ал мырышталған беті құбырға жаңбыр, ылғалдылық және сыртқы жағдайлар әсер ететін жерлерде қосымша қорғаныс береді.
Өнім екі түрлі сатып алу қажеттілігін қамтиды. Қоршаулар, тұтқалар, жылыжай құрылымдары және болат тіректер үшін сатып алушылар негізінен сыртқы диаметрге, қабырға қалыңдығына, болаттың сыныбына және өлшем дәлдігіне қарайды. Суға немесе басқа сұйықтыққа қызмет көрсетуге арналған қолданбалар үшін құбыр қажетті қысымға қызмет көрсету стандартына және тексеру талаптарына қосымша сәйкес келуі керек.
Q235B көптеген әдеттегі құрылымдық және өндірістік қолданбаларға жарамды. Q355B конструкциясы жоғары материал беріктігін талап ететін жерде таңдалуы мүмкін. Бекітілген ұзындықты кесу және басқа өңдеуді жеткізу алдында ұйымдастыруға болады.
|
Д.Н |
Сыртқы диаметрі (мм) |
Жалпы аты |
Жалпы қабырға қалыңдығы (мм) |
Әдеттегі пайдалану |
|
DN15 |
21.3 |
4 дюймдік дөңгелек құбыр |
1,5 / 1,8 / 2,0 / 2,5 |
Шағын қоршаулар, құбырлар, ұстағыштар |
|
DN20 |
26.8 |
6 дюймдік дөңгелек құбыр |
1,5 / 1,8 / 2,0 / 2,5 |
Қорғау жолақтары, жеңіл тіректер |
|
DN25 |
33.7 |
1 дюймдік дөңгелек құбыр |
1,8 / 2,0 / 2,5 / 2,75 / 3,0 |
Қорғау бағаналары, жылыжай мүшелері |
|
DN32 |
42.4 |
1,2 дюймдік дөңгелек құбыр |
2,0 / 2,5 / 2,75 / 3,0 / 3,25 |
Жылыжай арка түтіктері |
|
DN40 |
48.3 |
1,5 дюймдік дөңгелек құбыр |
2,0 / 2,5 / 2,75 / 3,0 / 3,5 |
Жылыжай аркалары, қоршаулар, тірек түтіктері |
|
DN50 |
60.3 |
2 дюймдік дөңгелек құбыр |
2,5 / 2,75 / 3,0 / 3,25 / 3,5 |
Негізгі жылыжай аркалары, орташа бағаналар |
|
DN65 |
76.1 |
2,5 дюймдік дөңгелек құбыр |
2,75 / 3,0 / 3,25 / 3,5 / 4,0 |
Бақылау тіректері, құрылымдық бағаналар |
|
DN80 |
88.9 |
3 дюймдік дөңгелек құбыр |
3,0 / 3,5 / 4,0 / 4,5 |
Жарықтандыру бағаналары, ауыр жылыжай бағаналары |
|
DN100 |
114.3 |
4 дюймдік дөңгелек құбыр |
3,0 / 3,5 / 4,0 / 4,5 / 5,0 |
Үлкен тіректер, су құбыры, негізгі тіректер |
|
DN125 |
139.7 |
5 дюймдік дөңгелек құбыр |
3,5 / 4,0 / 4,5 / 5,0 |
Сұйық сызықтар, ауыр тіректер |
|
DN150 |
168.3 |
6 дюймдік дөңгелек құбыр |
4,0 / 4,5 / 5,0 / 6,0 |
Негізгі су желілері, үлкен құрылымдық колонналар |
|
DN200 |
219.1 |
8 дюймдік дөңгелек құбыр |
4,5 / 5,0 / 6,0 / 8,0 |
Коммуналдық құбырлар, ауыр құрылымдық жұмыстар |
Халықаралық тапсырыстар үшін әрқашан DN, сыртқы диаметр мен қабырға қалыңдығын бірге растаңыз. DN номиналды белгілеу болып табылады және өздігінен нақты сыртқы диаметрді анықтамайды.
|
Элемент |
Техникалық сипаттама |
|
Өнім |
Ыстық мырышталған дөңгелек болат құбыр |
|
Болат маркасы |
Q235B, Q355B |
|
Өндіріс |
Суық қалыптау + жоғары жиілікті дәнекерлеу |
|
Жалпы диаметр диапазоны |
DN15–DN200 |
|
Сыртқы диаметрі |
Көрсетілген өлшемдерде 21,3–219,1 мм |
|
Қабырғасының қалыңдығы |
Диаметріне байланысты 1,5–8,0 мм |
|
Стандартты ұзындық |
6 м |
|
Арнаулы ұзындық |
3–12 м |
|
Беткей |
Ыстық мырышталған |
|
Гальванизация температурасы |
Шамамен 450°C |
|
Типтік өңдеу |
Кесу, бұрғылау, майыстыру, дәнекерлеу |
|
Негізгі қолданулар |
Қорғаулар, тұтқалар, жылыжай құрылымдары, тіректер, бағаналар, таңдалған сұйықтық |
Құбыр дәнекерленген дөңгелек түтік ретінде шығарылады, содан кейін қажетті құбыр бөлімі қалыптасқаннан кейін мырышпен қапталған.
Болат жолақ → қалыптау → жоғары жиілікті дәнекерлеу → мөлшерлеу және түзету → кесу → майсыздандыру → тұздау → шаю → флюстеу → кептіру → ыстық мырыштау → салқындату → пассивация / өңдеу → тексеру → орау
Жоғары жиілікті дәнекерлеу сатысы бойлық тігісті жасайды. Сондықтан оны жіксіз құбыр емес, жоғары жиілікті дәнекерленген дөңгелек болат құбыр ретінде сипаттау керек.
Мырыштау алдында болаттың беті мырыштың дұрыс қосылуы үшін жеткілікті таза болуы керек. Мырыштаудан кейін құбыр жабыны, түзулігі, өлшемдері және көрінетін ақаулары үшін қайтадан тексеріледі.
Мырыш қабаты болатты атмосфералық ылғалдан және оттегінен бөледі. Мырыш сонымен қатар жабынның зақымдалған шағын аймақтарын қорғауды қамтамасыз етеді.
Сыртқы тұтқа, жылыжай жақтауы немесе тірек құрылымы үшін бұл негізгі коррозиядан қорғау жұмыстары орнату алдында аяқталғанын білдіреді.
Мырышпен қапталған жабын құбырдың әр коррозиялық ортаға әрі қарай қараусыз тұрақты әсер етуі мүмкін дегенді білдірмейді. Жағалаудағы тұзды спрей, агрессивті химиялық заттар, тұрақты су және үздіксіз батыру коррозияға неғұрлым нақты бағалауды қажет етеді.
Қабырғасының қалыңдығы құбыр атауына емес, жұмысқа сәйкес келуі керек.
|
Қабырғасының қалыңдығы |
Типтік бағыт |
|
1,5–2,0 мм |
Жеңіл қоршаулар, шағын жақтаулар, жеңілірек жылыжай мүшелері |
|
2,5–3,0 мм |
Орташа посттар, тіректер және ауыл шаруашылығы құрылымдары |
|
3,0–4,0 мм |
Ауыр тіректер, бағандар және үлкенірек құрылымдық элементтер |
|
4,0–8,0 мм |
Ауыр құрылымдық немесе сұйықтыққа қызмет көрсетудің арнайы талаптары |
Соңғы қалыңдық аралыққа, жүктемеге, тірек аралықтарына, жел жағдайларына, қосылу әдісіне немесе сұйықтық қысымына байланысты.
Q235B әдетте жалпы қоршаулар, жылыжай құрылымдары, тірек рамалары, муниципалды өндіріс және басқа да кәдімгі болат бұйымдары үшін қолданылады.
Q355B конструкциялық конструкция жоғары берік болат сыныбын қажет еткенде, әсіресе ауыр жүктемелер үшін немесе қолдауды қажет ететін жағдайлар үшін қолданылады.
Болат маркасын өзгерту қабырға қалыңдығын немесе құбыр диаметрін автоматты түрде азайтуға мүмкіндік бермейді. Толық мүше әлі де дизайн есебін қанағаттандыруы керек.
Түпкілікті қолдану дәйексөзге дейін көрсетілуі керек.
Қоршаулар, жылыжай жақтаулары, тұтқалар, жабдық тіректері және болат конструкциялар үшін өлшем дәлдігі мен құрылымдық талаптар басты алаңдаушылық тудырады.
Суды және басқа сұйықтықты жеткізу үшін қолданылатын құбыр стандарты, қысым көрсеткіші, қабырға қалыңдығы, дәнекерлеу сапасы және тексеру талаптары да көрсетілуі керек.
Мысалы, Қытайдың қазіргі GB/T 3091 стандарты төмен қысымды сұйықтықты жеткізуге арналған дәнекерленген болат құбырларға қолданылады. Оны әрбір мырышталған құрылымдық дөңгелек түтік үшін жалпы стандарт ретінде қолдануға болмайды.
Бұл айырмашылық сатып алудағы жалпы қателіктерді болдырмауға көмектеседі: құбырдың шын мәнінде не істеуге арналғанын тексермей, тек диаметрі бойынша құбырды сатып алу.
Дөңгелек секция ұстауға ыңғайлы және тіректерге, жақшаларға және жақтауларға оңай қосылуға болады.
Ортақ өлшемдер ылғалдылық пен қайталанатын ылғалды-құрғақ циклдерге ұшыраған арка түтіктері, тіректер, рельстер және басқа да ауылшаруашылық құрылымдары үшін қолданылады.

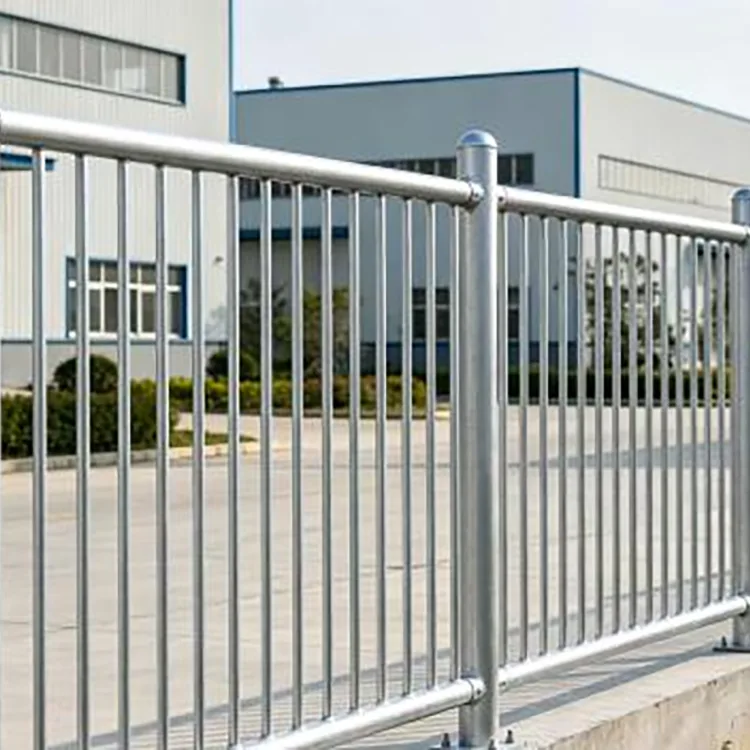

Қолданбаларға жол бойындағы тосқауылдар, қоршаулар, тұрақтардың баспаналары, жеңіл тірек рамалары және ұқсас сыртқы құрылымдар жатады.

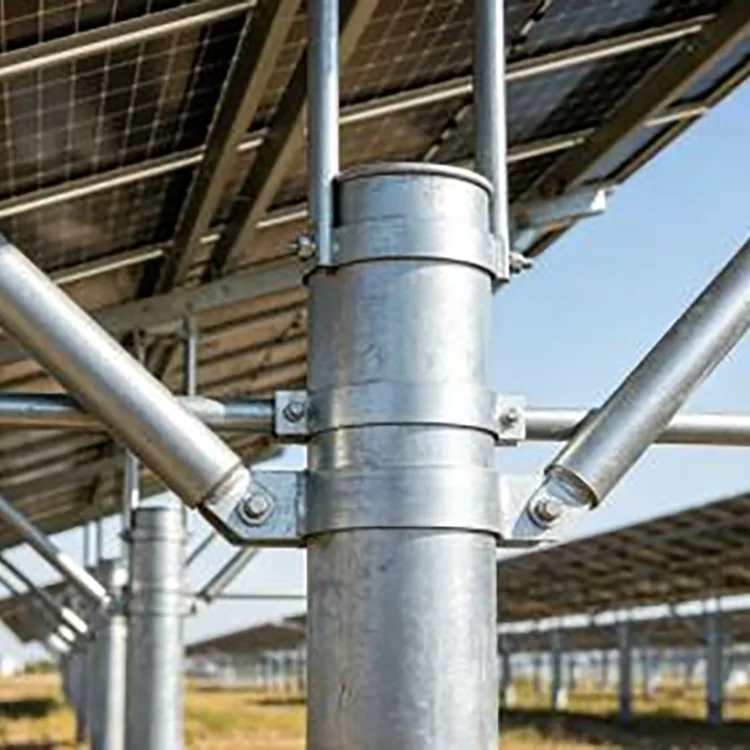

Дөңгелек секция орынды болған кезде таңдалған тіректерге, қосалқы рамаларға және сыртқы жабдық құрылымдарына қолдануға болады.
Құрылымдық талаптарға сәйкес тіректер мен бағандар үшін үлкенірек диаметрлерді таңдауға болады.
Құбырдың маркасы, өлшемдері және қолданыстағы қызмет көрсету стандарты жоба талаптарына сәйкес болғанда ғана жарамды.
Өздігінен салынған үйлер мен тұрғын үй аулалары үшін қара болат құбырлар ұзақ уақыт бойы ашық ауада болғаннан кейін жиі тотты кетіруді және қайта бояуды қажет етеді.
Ыстық мырышталған дөңгелек құбырды бөлек кең ауқымды коррозияға қарсы бояу процесінсіз орнатуға болады. Жеткізілген жоба жазбасына сәйкес, сыртқы аула қоршаулары үш жылдан астам уақыттан кейін көрінетін кең таралған тот пен жабынның бұзылуынан таза болды.
Ескі елді мекендерді жөндеу кезінде дәліздің тұтқалары, жол бойындағы қоршаулар және тұрақ тіректері үшін мырышталған дөңгелек құбыр пайдаланылды.
Аяқталған мырышталған бет мердігерге монтажды тікелей жалғастыруға мүмкіндік берді, бұл учаскені жабу жұмысын қысқартады және дайын сыртқы түрін біркелкі сақтайды.
Таңдау құрылымы мен сыртқы түріне байланысты.
Дөңгелек құбыр құрылымға дөңгелек профильді, қолмен оңай жанасуды, тегіс визуалды сызықтарды немесе қысқыштармен және дөңгелек фитингтермен ыңғайлы қосылымды қажет еткенде пайдалы.

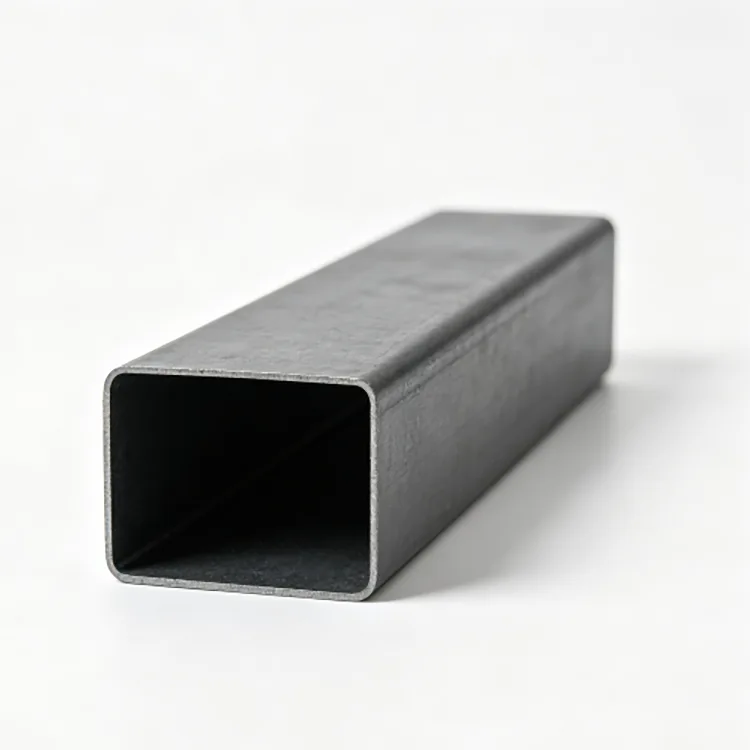

Шаршы және тікбұрышты түтіктер тегіс беттерді қамтамасыз етеді және жоба негізінен түзу жақтаулар мен пластина қосылымдарынан тұратын болса, оларды туралау оңайырақ.
Тұтқалар мен құбырлы қоршаулар үшін дөңгелек құбыр әдетте табиғи таңдау болып табылады. Тікбұрышты жақтаулар үшін шаршы немесе тікбұрышты қуыс секциялар тиімдірек болуы мүмкін.
Қара дөңгелек құбырдың зауыттық мырыш қорғанысы жоқ және әдетте сыртқы қызмет көрсету үшін басқа коррозиядан қорғау жүйесін қажет етеді.
Мырышпен қапталған дөңгелек құбыр қолданылған мырыш жабыны бар келеді. Бұл негізгі өрісті жабу қадамын жояды және қалыпты экспозиция кезінде әдеттегі бояу қажеттілігін азайтады.
Айырмашылық көптеген жеке құбырлар ашық ауада орнатылатын және кейінірек техникалық қызмет көрсету қиын болатын жобаларда өте пайдалы, мысалы, қоршаулар, жылыжай жақтаулары, шатыр құрылымдары және муниципалды нысандар.
Жобалық тапсырыстар үшін негізгі дайындау жеткізілімге дейін аяқталуы мүмкін.
Қолжетімді өңдеу мыналарды қамтиды:
Бекітілген ұзындықты кесу
Бұрғылау және тесу
Иілу
Дайындықты аяқтау
Дәнекерлеу және дайындалған жинақтар
Мүмкіндігінше, соңғы кесу және бұрғылау мырыштау алдында аяқталуы керек, осылайша өңделген элемент дайын құрамдас ретінде коррозиядан қорғайтын өңдеуді алады.
Егер мырыштаудан кейін кесу немесе бұрғылау орындалса, ашық болат мырышқа бай қолайлы жабынмен тазалануы және жөнделуі керек.
Сапаны тексеру құбырды да, мырышталған жабынды да қамтиды.
Негізгі материал: Q235B немесе Q355B, келісілген материал құжаттамасы бар.
Өлшемдері: сыртқы диаметрі және қабырғасының қалыңдығы.
Геометрия: дөңгелектік және түзулік.
Дәнекерлеу: жоғары жиілікті дәнекерленген тігістің күйі.
Ұзындығы: тұрақты ұзындық дәлдігі.
Қаптау: жабу, қалыңдығы және бетінің айқын ақаулары.
Қаптама: байламның тұрақтылығы және тасымалдау кезінде қорғаныс.
Сұйықтыққа қызмет көрсетуге тапсырыстар үшін қосымша сынақ құбыр стандартына және жоба талаптарына сәйкес болуы керек.
Қалыпты сыртқы экспозицияны тиісті мырышталған спецификациямен өңдеуге болады, бірақ жағалаудағы және өнеркәсіптік орталардың барлығына бірдей қарауға болмайды.
Жағалау маңында тұзды ауа цинкті тұтынуды тездетуі мүмкін. Ылғалдылығы жоғары ғимараттарда конденсация коррозияның негізгі факторына айналуы мүмкін. Химиялық қондырғылар әдеттегі атмосфералық әсерден басқаша әрекет ететін газдарды немесе сұйықтықтарды енгізуі мүмкін.
Дұрыс тәсіл мырышқа қойылатын талаптар мен құбырдың спецификациясын нақты ортаға сәйкес келтіру болып табылады.
Үздіксіз теңіз суына батыру әдеттегі сыртқы әсерден де ерекшеленеді және оны коррозияға қарсы дизайнның жеке жағдайы ретінде қарастыру керек.
Біздің Тяньцзинь Дацючжуандағы жеткізу тізбегі сатып алушыларға болат өндіруші аймақтағы болат өңдеу, құбыр өндіру, мырыштау және төменгі ағынды өндіру ресурстарына қол жеткізуге мүмкіндік береді.
Бірнеше өлшемдер: DN15–DN200 шағын тұтқалардан үлкен құрылымдық және сұйықтыққа қызмет көрсететін құбырларға дейін кең таралған қолданбаларды қамтиды.
Материалды таңдау: Q235B және Q355B құрылымдық талапқа сәйкес жеткізілуі мүмкін.
Бекітілген ұзындықпен қамтамасыз ету: 3–12 м кесу қол жетімді, жалпы стандартты ұзындық ретінде 6 м.
Жобаны өңдеу: Кесу, бұрғылау, майыстыру және басқа келісілген дайындау жеткізілімге дейін аяқталуы мүмкін.
Қолданбаға негізделген баға белгілеу: құрылымдық құбыр және сұйықтыққа қызмет көрсету құбырлары әртүрлі техникалық талаптарға сәйкес өңделеді.
Тексеру құжаттары: материал сертификаттары және мырыштауды тексеру жазбалары жобалық тапсырыстар үшін берілуі мүмкін.
Экспорттық қаптама: бумаларды шетелге тасымалдау үшін ылғалға төзімді қорғаныспен дайындауға болады.
Сатып алушы үшін артықшылық болат құбырларды, мырыштауды, өңдеуді және экспортты дайындауды үйлестіру үшін бөлек жеткізушілердің аз болуы.
Баға ұсыныстары үшін мыналарды көрсетіңіз:
Қолданылуы: құрылым, жылыжай, қоршау, сұйықтық қызметі және т.б.
DN немесе сыртқы диаметр
Қабырғасының қалыңдығы
Болат маркасы
Ұзындығы
Гальванизацияға қойылатын талаптар
Өңдеу талабы
Саны
Нақты сұрау, мысалы:
Q235B / DN50 / OD 60,3 мм / 3,0 мм қабырға / ыстық мырышталған / 6 м / 100 тонна
жеткізушіге «2 дюймдік мырышталған құбыр» нені білдіретінін білмей-ақ дұрыс өнімге сілтеме жасауға мүмкіндік береді.
Жоқ. Мұнда сипатталған өнім жоғары жиілікті дәнекерленген дөңгелек болат құбыр болып табылады. Оны мінсіз деп жарнамалауға болмайды.
Көрсетілген DN50 құбырының сыртқы диаметрі 60,3 мм. Фитингтерге немесе қысқыштарға тапсырыс бермес бұрын нақты сыртқы диаметрді растаңыз.
Иә, құбыр қажетті төмен қысымды сұйықтыққа қызмет көрсету стандартына және жобаның спецификациясына сәйкес келетін жерде. Қолданыстағы стандартты тапсырыс беру алдында растау керек.
Иә. Жабдықталған диапазон 3–12 м, 6 м жалпы стандартты ұзындық болып табылады.
Иә. Q355B беріктігі жоғары болат сыныбын қажет ететін жобалар үшін көрсетілуі мүмкін. Құбырдың соңғы диаметрі мен қабырғасының қалыңдығы әлі де құрылымдық дизайнға сәйкес болуы керек.
Иә. Дәнекерлеу қыздырылған аймақтың айналасындағы мырыш жабынын зақымдайды. Зақымдалған аймақты дәнекерлеуден кейін мырышқа бай қолайлы жабынмен тазалау және жөндеу керек.
Ия, бірақ айтарлықтай иілу мырышталған қабатты зақымдауы мүмкін. Соңғы пішін белгілі болған жағдайда, мырыштау алдында негізгі қалыптау жұмыстарын аяқтаған дұрыс.
Берілген өлшемдер көптеген жалпы жылыжай қолданбалары үшін шамамен 1,5–3,5 мм құрайды. Нақты таңдау аралықты, жел жүктемесін, мүшенің орналасуын және жылыжай дизайнын ескеруі керек.
Иә. Ыстық мырышталған дөңгелек құбыр сыртқы атмосфераның әсерінен коррозиядан қорғауға арналған, сондықтан қалыпты жағдайларда коррозияға қарсы бөлек бастапқы бояу процесі әдетте талап етілмейді.
Иә, бірақ мырыштың сипаттамасы тұз экспозициясына сәйкес келуі керек. Күшті жағалау жағдайлары жоғарырақ жабын талаптарын және коррозияға қарсы қосымша ойларды талап етуі мүмкін.
Мырыш болатты қорғайды, бірақ оны қоршаған орта біртіндеп тұтынады. Қызмет көрсету мерзімі жабынның қалыңдығына, ылғалдылығына, тұз әсеріне, химиялық заттарға, суды ұстауға және өңдеуге байланысты. Әрбір орнатуға қызмет ету мерзімінің жалғыз көрсеткіші қолданылмайды.
Материалдық сертификаттар, мырыштауды тексеру жазбалары және басқа келісілген сапа құжаттары жеткізілуі мүмкін. Сондай-ақ жоба тапсырыстары үшін үшінші тарап тексеруін ұйымдастыруға болады.
