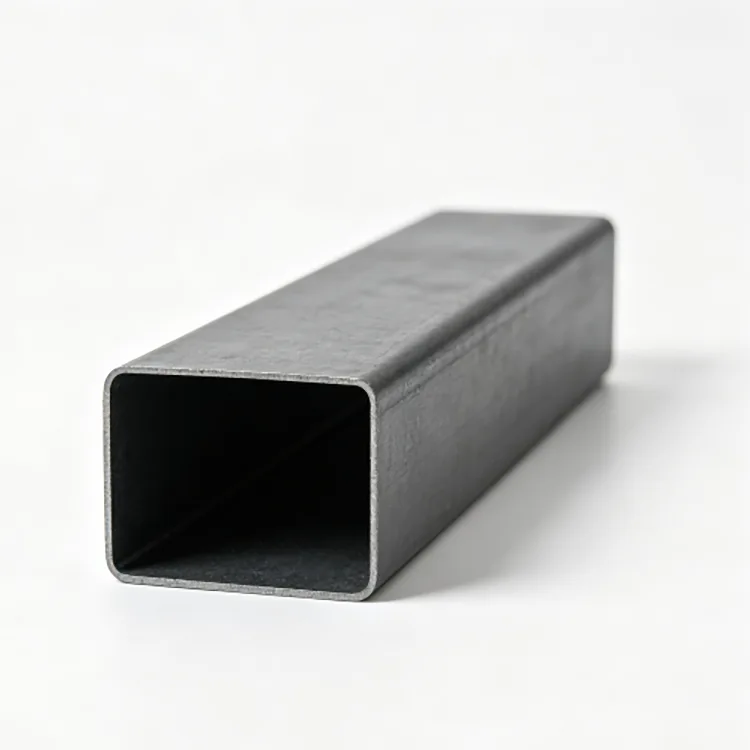

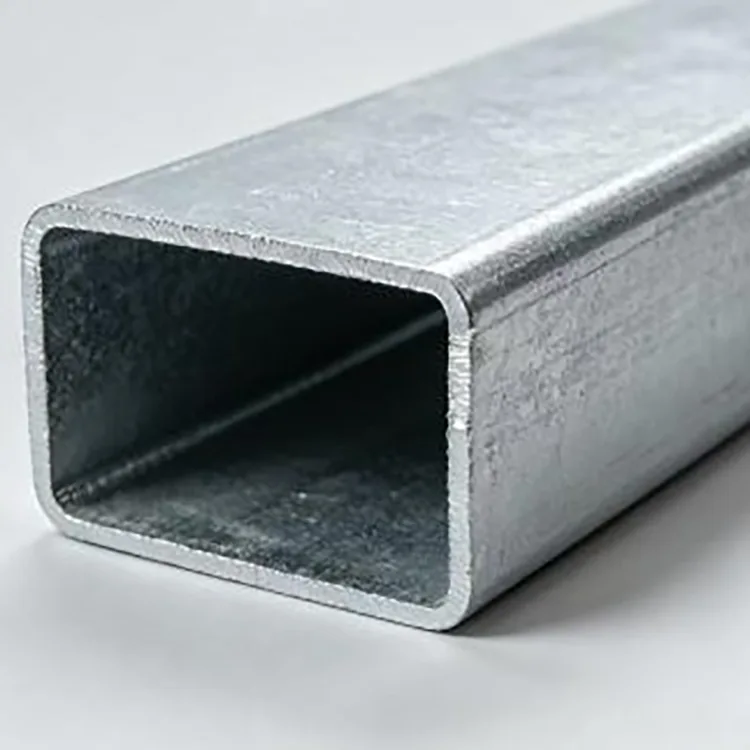

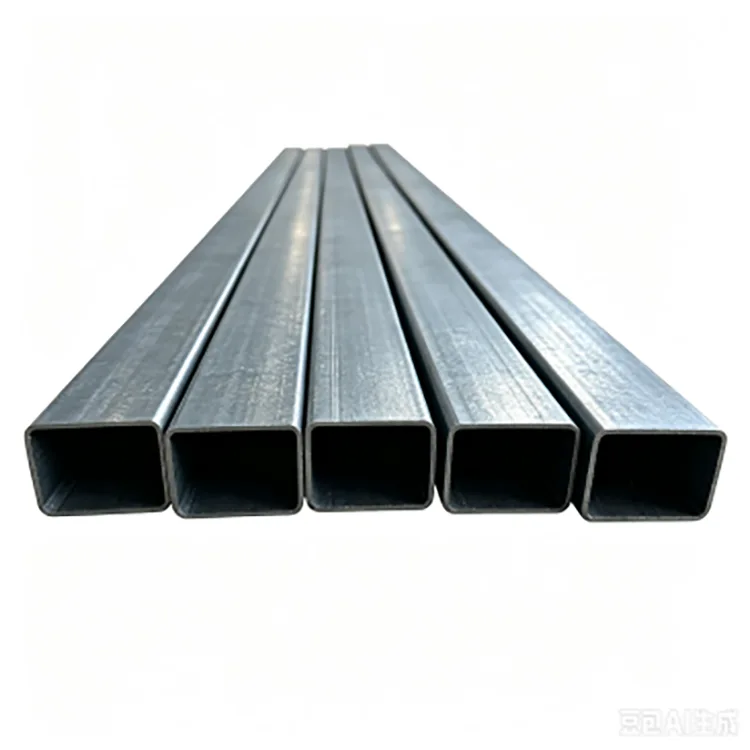

Ыстық мырышталған тікбұрышты болат құбыр

Ыстық мырышталған тікбұрышты болат құбыр Q235B, Q355B немесе басқа белгіленген көміртекті болаттан жасалған дәнекерленген тікбұрышты қуыс бөлік болып табылады. Болат жолақ тікбұрышты профильге суық күйде қалыптасады, жоғары жиілікте дәнекерленген, өлшемдері және дайын түтік бетін дайындау және ыстық мырышпен қаптаудан өткенге дейін кесіледі.

Тіктөртбұрышты бөлік жүктеме немесе орнату кеңістігі шаршы түтікке қарағанда көбірек бағытталған болса пайдалы. Ол кронштейндер, панельдер және қосылымдар үшін кеңірек бетті қамтамасыз етеді, сонымен бірге бөлімді салыстырмалы түрде салмақта тиімді ұстайды. Сыртқы құрылымдар үшін мырыш жабыны ылғал мен атмосфералық коррозиядан қосымша қорғауды қамтамасыз етеді, бұл түтікті қапталмаған қара болат бетін жүйелі өңдеуді қажет ететін қолданбаларға жарамды етеді.

Түтік стандартты ұзындықпен жеткізілуі мүмкін немесе жоба сызбаларына сәйкес өңделуі мүмкін, соның ішінде кесу, тесу, майыстыру, ойық салу, бұрғылау, ұшын жабу және қиғаш кесу.

Техникалық сипаттамалар

Неліктен тікбұрышты қиманы пайдалану керек?

Тікбұрышты және шаршы қуыс секциялар арасындағы негізгі айырмашылық жай ғана сыртқы түрі емес. Ені мен биіктігі арақатынасы бөлімнің құрылымға қалай сәйкес келетінін және оның бос орынды қаншалықты тиімді пайдаланатынын өзгертеді.

Тіктөртбұрышты түтік жиі көлденең элементтер, жақтаулар және тіректер үшін таңдалады, онда бір бағыт екіншісіне қарағанда қима тереңдігін қажет етеді. Ол сондай-ақ перде қабырғаларының құрамдас бөліктері, панельдер, кронштейндер және механикалық бөлшектер үшін кеңірек бекіту бетін қамтамасыз етеді.

Мысалы, 100×60 мм қимасы өндірушіге қаттылықтың, орнату кеңістігінің және материалды пайдаланудың 100×100 мм шаршы түтіктен басқа комбинациясын береді. Сондықтан дұрыс таңдау тек бөлім атауына емес, аралыққа, жүктемеге, қосылу әдісіне және қолжетімді орнату кеңістігіне негізделуі керек.

Ыстық мырыштау: бұл нені өзгертеді

Болат түтік алдымен қалыптасып, дәнекерленген, содан кейін мырыштау үшін дайындалады. Беткі ластаушы заттар мен оксидтер майсыздандыру, маринадтау және белсендіру арқылы жойылады, осылайша балқытылған мырыш болат бетімен дұрыс әрекеттесе алады.

Дайындалған түтік шамамен 450°C температурада балқытылған мырышқа батырылады. Шығарғаннан кейін үздіксіз қорғаныс жабын алу үшін салқындату және өңдеу жүргізіледі.

Бұл реттілік құрылымдық профильдер үшін маңызды, өйткені бұрыштар мен ашық беттерді қоса, дайын тікбұрышты кесінді қалыптаудан кейін коррозиядан қорғайтын өңдеуді алады. Жобаны сатып алу үшін сатып алушылар түтіктің «цинктелген» екенін сұрамай, қажетті мырыш жабынының сипаттамасын растауы керек.

Мырыш қаптамасын таңдау

Тиісті мырыш жабыны тікбұрышты түтіктің қай жерде орнатылатынына байланысты.

Бұл сандар әмбебап қызмет мерзімінің кепілдігі емес, жабу опциялары болып табылады. Жағалау, химиялық немесе үздіксіз ылғалды орталар үшін жоба сонымен қатар қосымша жабын жүйелерін, дренажды, шеткі қорғанысты және қосылым бөлшектерін қарастыруы керек.

Q235B немесе Q355B?

Q235B көптеген кәдімгі жақтауларға, тіректерге, қоршауларға, машина құрылымдарына және құрылымдық есептер жоғары беріктік дәрежесін қажет етпейтін жалпы болаттан жасалған бұйымдарға жарамды.

Q355B конструкциясы жоғары жүктемелерді, ұзағырақ қашықтықтарды, күшті жел немесе қар талаптарын қамтыған кезде немесе бөлік салмағын азайту маңызды болған кезде қолайлырақ. Қорытынды баға әр қолдану үшін күшті материалды таңдамай, инженерлік есептен таңдалуы керек.

Экспорттық тапсырыстар үшін болаттың қажетті маркасы, қолданылатын стандарты, механикалық қасиеттері және тексеру құжаттары өндіріс алдында расталуы керек.

Қабырғасының қалыңдығы және қиманың өлшемі

Қабырғаның қалыңдығы қиманың салмағына, қаттылығына, қосылу беріктігіне және дайындау өнімділігіне тікелей әсер етеді.

Жеңіл рамалар мен қоршау құрылымдары жұқа қабырғалы бөліктерді пайдалана алады, ал жүк көтергіш жақтаулар, жабдық негіздері және үлкенірек сыртқы құрылымдар әдетте қалыңырақ қабырғаларды қажет етеді.

20×40–200×400 мм ауқымы үлкенірек құрылымдық элементтер арқылы салыстырмалы түрде ықшам жақтауларды қамтиды. Баға ұсыныстары үшін сатып алушылар қажетті сыртқы өлшемдерді, қабырғаның қалыңдығын, ұзындығын, болат сыныбын, мырыш жабыны талаптарын және санын қамтамасыз етуі керек. Егер түтік құрылымдық элемент ретінде пайдаланылса, аралық, жүктеме және қосылу шарттары материал таңдау үшін де пайдалы.

Өндірістік процесс

Өндіріс маркасы, қалыңдығы және бетінің күйі тексерілетін болат катушкалардан басталады. Содан кейін жолақ тегістеледі және қажетті тікбұрышты профильге біртіндеп салқын түрде қалыптасады.

Жоғары жиілікті дәнекерлеу қалыптасқан жолақты біріктіреді, содан кейін дайын бөлікті бақылау үшін өлшемді және түзетуді жүргізеді. Бекітілген ұзындықты кесу, тесу немесе басқа да алдын ала өңдеу мырыштау алдында тапсырысқа сәйкес аяқталуы мүмкін.

Содан кейін дайындалған түтіктер майсыздандырудан, тұздаудан және флюспен өңдеуден өтеді. Ыстық мырыштау шамамен 450°C температурада жүзеге асырылады, содан кейін салқындату, мырыш бетін өңдеу және соңғы өлшемді және жабынды тексеру.

Мырыштау алдында негізгі қалыптау және тесу операцияларын аяқтау сонымен қатар дайындау кезінде дайын мырыш жабынының қажетсіз зақымдалуын болдырмауға көмектеседі.

Жеткізу алдында сапаны бақылау

Жаппай тапсырыстар үшін сапа тек сыртқы түрімен анықталмайды. Алдымен кіретін болаттың маркасы мен қалыңдығы тексеріледі, содан кейін қалыптау кезінде өлшемді тексеру және дайын құбырды тексеру.

Негізгі бақылау нүктелеріне тікбұрышты өлшемдер, қабырға қалыңдығы, түзу, дәнекерлеу күйі, кесу ұзындығы, бетінің сапасы және мырыш жабыны кіреді. Қаптаманың салмағы немесе қалыңдығы жобаның келісілген сипаттамасына сәйкес тексерілуі мүмкін.

Экспорттық жобалар үшін тапсырысқа сәйкес материал сертификаттары, тексеру жазбалары, орау парақтары және басқа да қажетті құжаттар дайындалуы мүмкін. Сатып алушы немесе жоба талап еткенде үшінші тараптың тексеруін ұйымдастыруға болады.

Қайда қолданылады

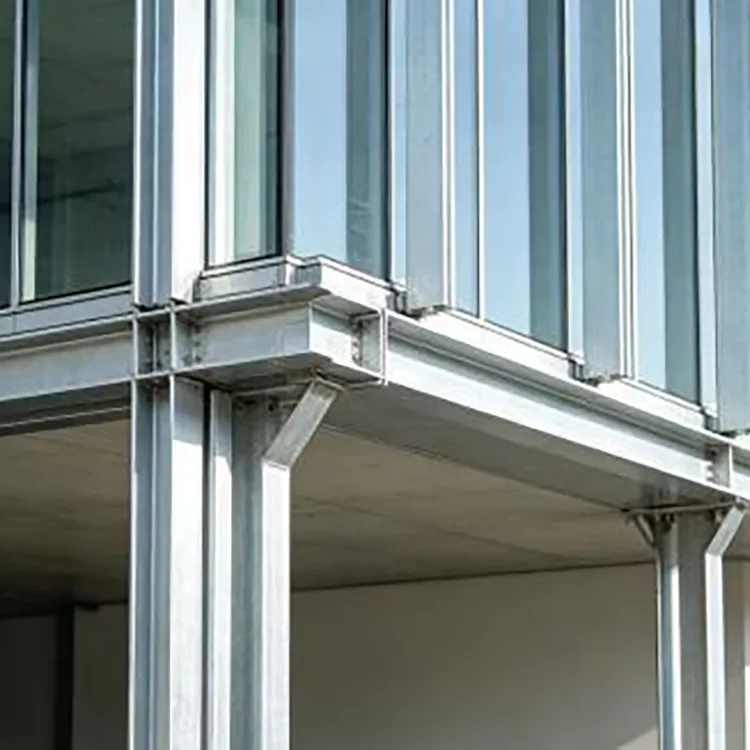

Перде қабырғалары және құрылыс құрылымдары

Тіктөртбұрышты бет перде қабырғаларының жақтауларына, қасбеттік тіректерге, қалқаларға және қосылыс кеңістігі мен бағытталған қаттылық маңызды болатын қосалқы құрылымдық элементтерге ыңғайлы.

Муниципалдық және сыртқы құрылымдар

Қоршаулар, тұтқалар, баспаналар, ландшафттық құрылымдар, жарнамалық жақтаулар және басқа да ашық болат конструкциялар ыстық мырышпен қаптау кезінде қосымша коррозиядан қорғаудың пайдасын көреді.

Фотоэлектрлік жобалар

Тікбұрышты түтіктерді таңдалған PV тірек элементтері, жабдық жақтаулары және қосалқы құрылымдар үшін пайдалануға болады. Жағалаудағы немесе жоғары ылғалдылықтағы жобалар үшін коррозия ортасына сәйкес жоғары мырыш сипаттамасы қарастырылуы керек.

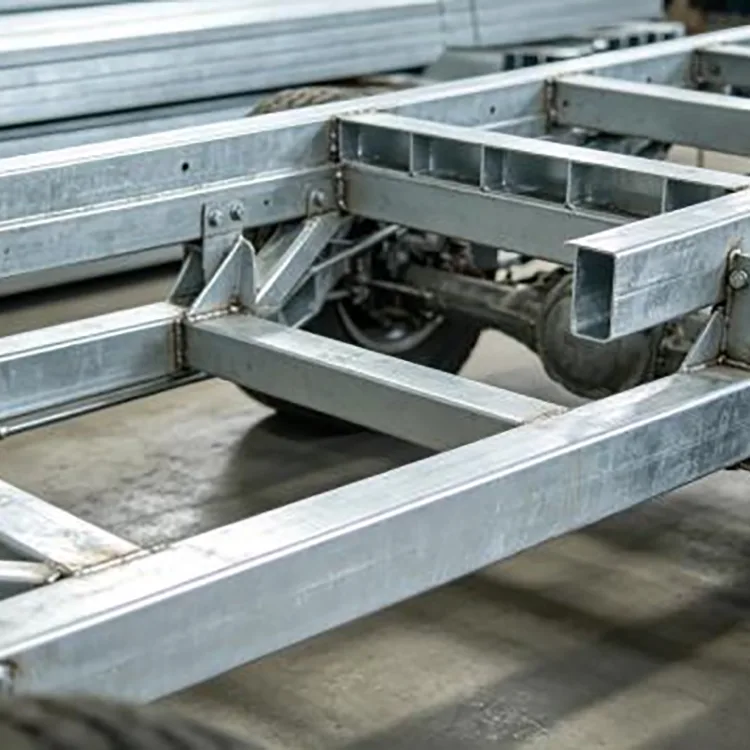

Машиналар мен жабдықтардың рамалары

Тік бұрышты бөліктің тегіс беттері кронштейнді орнатуды және жабдықты орнатуды жеңілдетеді. Әдеттегі қолданыстарға машина негіздері, конвейер рамалары, автоматика тіректері және жабдық платформалары жатады.

Қойма және өндірістік объектілер

Түтік өлшемдік консистенция мен коррозияға төзімділік қажет болатын тірек компоненттері, тірек жақтаулары, қойма құрылымдары және қосалқы элементтер үшін пайдаланылуы мүмкін.

Жылыжайлар, уақытша құрылымдар және фермалар

Оның тікбұрышты геометрия, қалыпты салмақ және қол жетімді өңдеу үйлесімі оны жылыжай жақтауларына, сахналық құрылымдарға, уақытша рамаларға және басқа да құрастырылған жинақтарға жарамды етеді.

Жеткізу алдында өңдеу

Қайталанатын орнату өлшемдері бар жобалар үшін алдын ала өңдеу жұмыс орнындағы кесу және бұрғылау жұмыстарын азайтуы мүмкін.

Жалпы қызметтерге бекітілген ұзындықты кесу, тесу, саңылау, бұрғылау, майыстыру, иілу және ұшын жабу кіреді. Өңдеу сызбаға, DXF/CAD файлына немесе өлшем кестесіне негізделуі мүмкін.

Мырыштаудан кейін саңылаулар немесе кесулер жасалған кезде, ашық болат аймағы мырышқа бай тиісті жөндеу қорғанысын алуы керек. Осы себепті, әдетте, өндіріс дизайны рұқсат еткенде, ыстық мырыштау кезеңіне дейін жоспарланған тесу мен кесуді аяқтаған жөн.

Ыстық мырышталған тікбұрышты түтік қара тікбұрышты түтікке қарсы

Таңдау негізінен орнату ортасына және техникалық қызмет көрсету талаптарына байланысты.

Қара тікбұрышты түтік материалдың бастапқы құны төмен және беті тиісті жабынды алатын немесе коррозия үлкен алаңдаушылық тудырмайтын құрғақ жабық құрылымдар үшін жақсы жұмыс істей алады.

Ыстық мырышталған тікбұрышты түтікте физикалық тосқауылмен қатар, коррозиядан қорғауды қамтамасыз ететін мырыш жабыны бар. Сондықтан қайта-қайта бояу немесе тот өңдеу техникалық қызмет көрсету жұмысын арттыратын сыртқы және ылғалды қолданбалар үшін қолайлы.

Ұзақ мерзімді сыртқы жобалар үшін тек сатып алу бағасын салыстыру жаңылыстыруы мүмкін. Қаптау спецификациясы, күтілетін экспозиция, дайындау талаптары және техникалық қызмет көрсету жоспары барлығын шығындарды салыстыруға қосу керек.

Жоба қолданбалары

Қалалық көлік құрылымы

Қалалық жол және қозғалыс жобасында тірек жақтаулары үшін Q235B 100×60×4 мм ыстық мырышталған тікбұрышты түтік пайдаланылды, соның ішінде жол баспаналары мен қоршау құрылымдары. Тікбұрышты қиманың қаттылығы мен мырышталған қорғаныс комбинациясы жаңбырдың, желдің және шаңның сыртқы әсеріне арналған.

Қойма және өндірістік нысан

Логистикалық қойма жобасында тірек пен жабдықты жақтау үшін 40 × 80 × 2,0 мм ыстық мырышталған тікбұрышты түтік пайдаланылды. Бөлімнің дәйекті өлшемдері құрастыруға көмектесті, ал мырышталған беті қоймаға және өнеркәсіптік пайдалануға байланысты ылғалды жағдайларға қолайлы болды.

Сатып алуды бақылау тізімі

Жаппай тапсырыс бермес бұрын мына тармақтарды растаңыз:

Жиі қойылатын сұрақтар

Тікбұрышты және шаршы мырышталған болат құбырдың айырмашылығы неде?

Шаршы түтіктің бүйірлік өлшемдері бірдей және әдетте теңдестірілген геометрияны қажет ететін бағандар, жақтаулар және элементтер үшін пайдаланылады. Тіктөртбұрышты түтіктің әртүрлі бүйірлік ұзындықтары бар және көбінесе көлденең элементтерге, перде қабырғаларының жақтауларына, жабдық құрылымдарына және бағытталған қаттылық немесе кеңірек бекіту беті пайдалы болатын қолданбаларға ыңғайлы.

Төртбұрышты түтік стандартты емес өлшемдерде жеткізілуі мүмкін бе?

Иә. Секцияның стандартты емес өлшемдері, бекітілген ұзындықтар және өңдеу талаптары жоба сызбасына және өндірістің орындылығына сәйкес талқылануы мүмкін.

Жеткізу алдында түтікті кесіп, тесіп аласыз ба?

Иә. Кесу, тесу, саңылау, бұрғылау, майыстыру, ұшын жабу және қиғаш кесуді ұйымдастыруға болады. Мырышпен қапталған бұйымдар үшін жоспарланған өңдеу әдетте қолайлы жағдайда ыстық мырыштау алдында аяқталады.

Әрбір сыртқы жоба үшін 200–275 г/м² мырыш жабыны қажет пе?

Жоқ. Қалыпты ішкі сыртқы экспозиция автоматты түрде ең жоғары мырыш деңгейін қажет етпейді. Қаптама ылғалдылыққа, тұзды спрейге, химиялық әсерге, сулану жиілігіне және күтілетін қызмет көрсету мерзіміне сәйкес таңдалуы керек.

Q355B Q235B-ны тікелей ауыстыра ала ма?

Автоматты емес. Q355B жоғары беріктікке ие болғанымен, болат маркасын өзгерту құрылымдық дизайнды, қосылымдарды, дәнекерлеу талаптарын және қолданыстағы стандартты тексермей бір бөлікті әрқашан пайдалануға болады дегенді білдірмейді.

Ыстық мырышталған тікбұрышты құбырды дәнекерлеуге бола ма?

Иә, бірақ дәнекерлеу жергілікті мырыш жабынына зақым келтіреді және құрамында мырыш бар түтіндер пайда болады. Тиісті желдету, дәнекерлеу процедуралары және дәнекерлеуден кейінгі мырышқа бай жөндеу қажет.

Экспорттық тапсырыстар үшін қандай құжаттарды ұсынуға болады?

Материалдық сертификаттар, өнімді тексеру жазбалары, орау парақтары, коммерциялық шот-фактуралар және басқа экспорттық немесе жобалық құжаттар келісілген тапсырыс талаптарына сәйкес дайындалуы мүмкін.

Қалыпты жеткізу уақыты қандай?

Қарапайым қор тапсырыстарын әдетте шамамен 3-7 жұмыс күні ішінде жөнелтуге дайындауға болады. Стандартты өндіріс тапсырыстары әдетте шамамен 10-15 жұмыс күнін құрайды, ал үлкен көлемді немесе теңшелген тапсырыстар бөлім өлшеміне, мырыш жабынына және өңдеу талаптарына сәйкес расталуы керек.
