Мырышталған Z пурлин

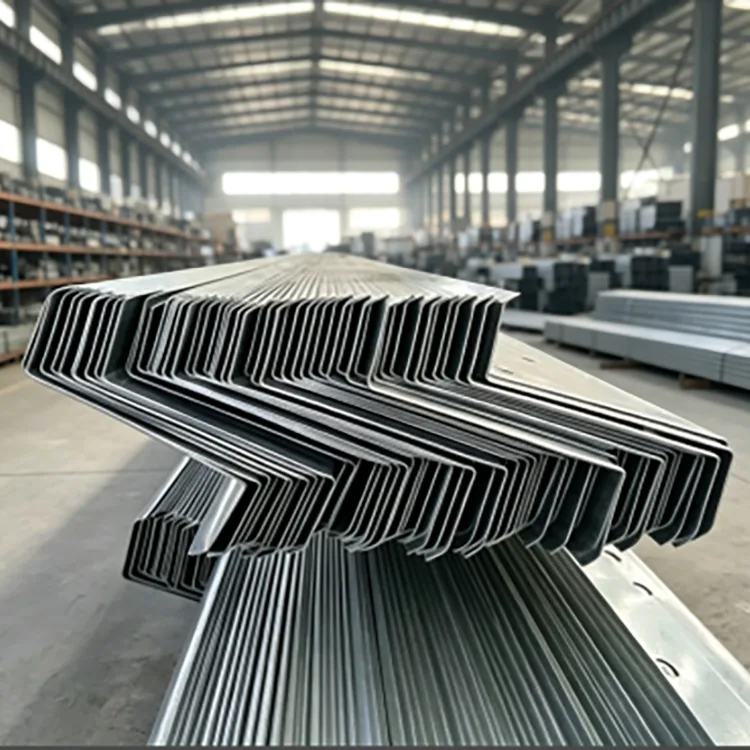

Мырышпен қапталған Z пурлин - Q235B немесе Q355B болат жолағынан жасалған суық пішіндегі құрылымдық қима. Жолақ Z профилін жасау үшін бірнеше қалыптау орамдарынан өтеді, содан кейін кесу, тесу және бұрышты өңдеу. Содан кейін дайын элемент толық бөлік ретінде маринадталған, флюстелген және ыстық мырышталған.

Z профилі негізінен көлбеу шатырларда қолданылады, өйткені іргелес элементтер олардың ұштарында қабаттасуы мүмкін. Бұл үздіксіз серуен сызықтарын қолдайды және кәдімгі C секцияларымен салыстырғанда бөлек буындарды азайта алады. Сондай-ақ, геометриясы мен жүк көтергіштігі дизайнға сәйкес келсе, оны қабырғаға және басқа жеңіл болаттан жасалған конструкцияларға қолдануға болады.

Өндіріс реті маңызды: қалыптау, кесу және тесу мырыштау алдында аяқталады, бұл аяқталған Z секциясына және оның өңделген аймақтарына мырыштау кезеңінде мырыш жабынын алуға мүмкіндік береді.

Z бөлімі айырмашылық жасайтын жерде

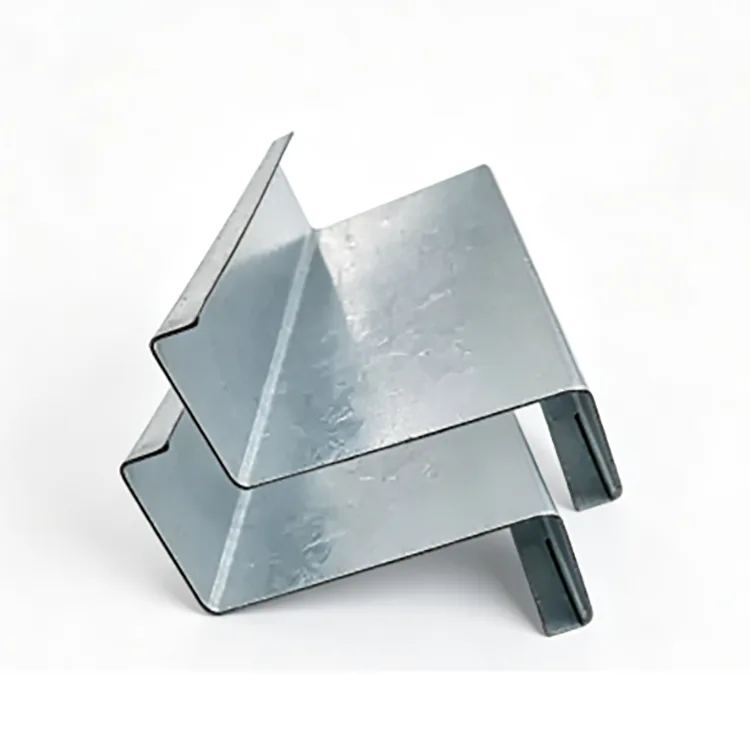

Z пурлиннің анықтаушы белгісі көршілес мүшелер арасындағы қабаттасу болып табылады.

Көлбеу шатырда іргелес Z учаскелерінің жоғарғы және төменгі фланецтері қабаттасуы мүмкін, бұл төбе құрылымы арқылы пурлин сызығын жалғастыруға мүмкіндік береді. Бұл әр аралықта бөлек мүшелермен салыстырғанда кесу және қосу жұмыстарын азайтуы мүмкін.

10°-тан жоғары көлбеу шатырлар Z-секциясының қабаттасу мүмкіндігін пайдалану үшін әдетте қолайлы. Шамамен 8°-тан төмен C пурлин қарапайым орналасуды ұсына алады.

Z-пурлиндерді қабырғаға арналған серуендер ретінде де пайдалануға болады. Соңғы бөлім құрылымдық сызбаларға және жүктемені есептеуге сәйкес келуі керек.

Гальванизация өндірістен кейін орындалады

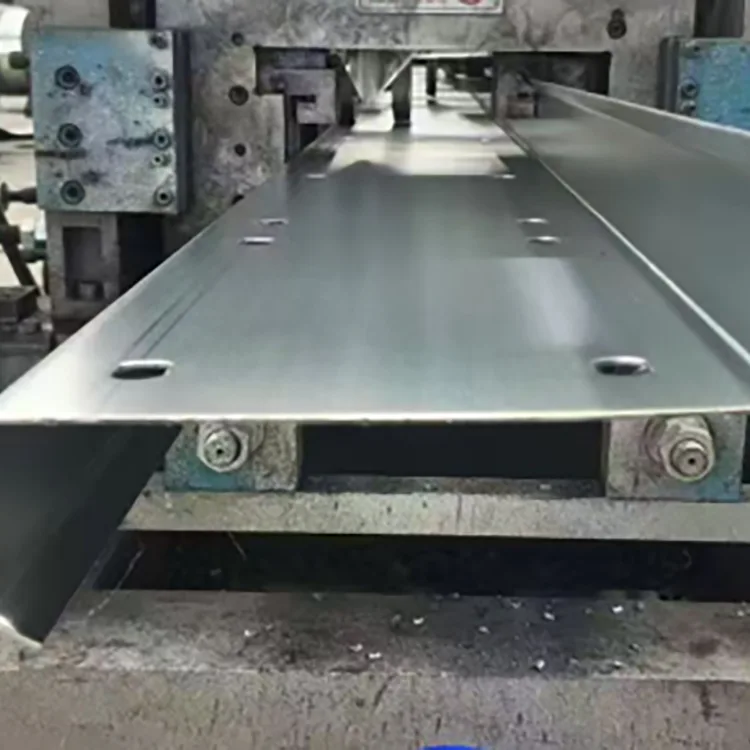

Болат жолақ алдымен дайын Z секциясына өңделеді. Кесу, тесу және бұрыштық жұмыстар мүше мырыштау ваннасына кіргенге дейін аяқталады. Содан кейін толық профиль тазаланады, флюстеледі және шамамен 450°C температурада балқытылған мырышқа батырылады.

Болат катушка → нивелирлеу → суық орамды қалыптау → бекітілген ұзындықта кесу → тесу және бұрышты кесу → түзету және кернеуді азайту → майсыздандыру және тұздау → флюстеу → кептіру → ыстық мырыштау → салқындату және пассивация → мырыш жабынын тексеру → сыртқы түрін тексеру →.

Бұл дәйектілік қалыптастырылған бұрыштар мен қосылатын тесіктерді аяқталған профильмен бірге мырышпен қаптауға мүмкіндік береді.

Негізгі спецификациялар

Мырыш жабыны коррозияға қарсы ортаға сәйкес келуі керек

Кәдімгі зауыт төбелері мен төбедегі PV құрылымдары сияқты ішкі сыртқы ауаның қалыпты экспозициясы үшін ≥85 мкм жалпы бастапқы сипаттама болып табылады.

Мал шаруашылығы ғимараттары, ылғалды цехтар және өзен жағасындағы құрылыстар үшін 120–180 мкм жоғары жабын деңгейін қамтамасыз етеді.

Жағалау аймақтары, порттар, химиялық зауыттар және ағынды сулардың айналасы үшін ұсынылған диапазонды 200–275 мкм дейін арттыруға болады.

Соңғы жабын жобаның коррозияға қарсы ортасына және дизайн талаптарына сәйкес расталуы керек.

Q235B немесе Q355B?

Кәдімгі зауыт шатырлары, төбедегі фотоэлектрлік құрылымдар және ауылшаруашылық ғимараттары үшін Q235B әдетте қажетті қима мен қалыңдығы есептелген жүктемелерге сәйкес келсе жеткілікті.

Q355B кең көлемді серуендерге, қалың қар аймақтарына, қатты жел аймақтарына және талап етілетін жағалау жобаларына сай келеді. Берілген жоба деректеріне сүйене отырып, Q355B салыстырмалы жағдайларда бір учаскеде шамамен 30% жоғары жүк көтеру қабілетін қамтамасыз ете алады. Бұл кішірек секцияға немесе болат шығынын азайтуға мүмкіндік береді ме, оны құрылымдық есептеу арқылы анықтау керек.

Сондықтан материалдың сыныбы құрылымдық талаптарға сәйкес таңдалуы керек.

Z қимасы мен қабырға қалыңдығын таңдау

Бөлім биіктігі пурлиннің жалпы геометриясын анықтайды, ал қабырға қалыңдығы жүктемеге және деформацияға төзімділікке әсер етеді.

Қабырға қалыңдығы үшін:

1,2–1,4 мм әдетте шағын аралықты және жеңіл жүктемелі қоршауларды қолдану үшін қолданылады.

1,5–2,0 мм - зауыттық төбе жабындары мен төбедегі фотоэлектрлік құрылымдар үшін жалпы диапазон.

2,2–3,0 мм шатырдың аралығы үлкенірек немесе қар, жел немесе құрылымдық жүктемелер жоғары болған кезде қолайлы.

Бөлім биіктігі мен қалыңдығын аралықпен, пурлин аралығымен, шатырдың жүктемесі мен рұқсат етілген ауытқумен бірге таңдау керек.

Мырышталған Z пурлин қай жерде қолданылады

Болат зауытының шатырлары: ашық өнеркәсіптік ғимараттарға арналған төбе жабындары және қабырға жабындары.

Төбенің фотоэлектрлік жүйелері: Z-секциясының қабаттасуы, әсіресе көлбеу шатырлар пурлиннің орналасуын жеңілдетуі мүмкін.

Жағалаудағы ғимараттар: қажет болған жағдайда ұлғайтылған мырыш жабынын пайдалана отырып, жағалау сызығы мен порттардың жанында ашық шатыр және қоршау жүйелері.

Мал шаруашылығы және ауылшаруашылық құрылымдары: ылғалдылығы жоғары сарайлар, жылыжайлар және конденсация болат коррозиясын тездетуі мүмкін басқа ғимараттар.

Ылғалды өнеркәсіптік нысандар: кәдімгі қара болат коррозиядан қосымша қорғауды қажет ететін шеберханалардың шатыры мен қабырғаларының жақтаулары.

Сыртқы жеңіл габаритті болат конструкциялар: коммуналдық және басқа ашық еңіс шатыр құрылымдары.

Ыстық мырыштау не қосады

Мырыш жабыны тосқауылдан қорғауды және құрбандықты қорғауды қамтамасыз етеді. Ол болат субстратын ылғал мен оттегіден бөледі, ал мырыш сонымен қатар жергілікті жабынның зақымдануының шағын жерлерін электрохимиялық қорғауды қамтамасыз ете алады.

Бұл шатыр жабындары үшін пайдалы, себебі орнатылған шатыр құрылымын қайта бояу жер деңгейінде болатты өңдеуден гөрі қиынырақ.

Ыстық мырыштау қалыптасқан беттерде коррозиядан қорғауды қамтамасыз етеді. Бұл кесу және дәнекерлеуден кейін дұрыс дренажды, қосылымды жобалауды немесе учаскені жөндеуді алмастырмайды.

Үш жалпы сатып алуды салыстыру

Мырышталған Z пурлин және мырышталған C пурлин

Z пурлин әсіресе іргелес мүшелер көлбеу шатыр бойымен қабаттасатын кезде пайдалы. C purlin көбінесе тегіс шатырлар немесе қабаттасудың практикалық пайдасы аз болатын орналасулар үшін ыңғайлы.

Мырышпен қапталған Z пурлин және боялған Z пурлин

Бояу бетті қорғауды қамтамасыз етеді, бірақ бұрыштардың, саңылаулардың, кесулердің және қосылу нүктелерінің айналасындағы зақымдарды ескеру қажет. Аяқталған профильге ыстық мырыштау қолданылады және ашық болатты коррозиядан қорғауды қамтамасыз етеді. Жиі келтірілген «5-10 есе ұзағырақ» қызмет мерзімін әмбебап ереже ретінде қарастыруға болмайды, өйткені бояу өнімділігі жабын жүйесіне, дайындыққа және экспозицияға байланысты.

Ыстық мырышталған Z пурлин және электромырышталған Z пурлин

Электрогальванизацияланған жабындар әдетте ыстық мырышталған жабындарға қарағанда әлдеқайда жұқа. Ұзақ мерзімді сыртқы экспозиция үшін, әдетте мырыштан айтарлықтай қорғаныс қажет болғанда, ыстық мырышпен қаптау қолданылады.

Сатып алушылар тапсырыс бермес бұрын нені тексеруі керек

Жасалған шатыр жобасы үшін тапсырыс тек «Z purlin» емес, көп нәрсені анықтауы керек.

Бөлім: Z100–Z300 немесе сызбаға арналған профиль.

Қабырғасының қалыңдығы: 1,2–3,0 мм.

Болат маркасы: Q235B немесе Q355B.

Мырыш жабыны: экспозицияға сәйкес ≥85 мкм, 120–180 мкм немесе 200–275 мкм.

Ұзындығы: стандартты немесе бекітілген стандартты емес ұзындық.

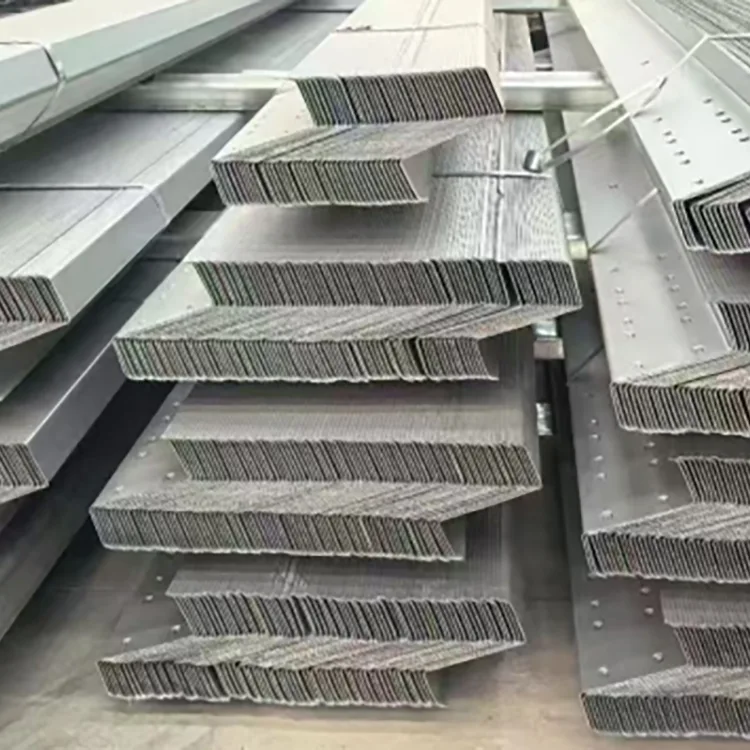

Тесу: сызбаларға сәйкес тесік диаметрі, аралығы және орналасуы.

Беті: қалыптау және дайындаудан кейін ыстық мырышпен қапталған.

Q355B / Z200 / 2,0 мм / 200 мкм мырыш / бекітілген ұзындық / алдын ала тесілген сияқты нақты спецификация өндірушіге «цинктелген Z болатына» жалпы сұранысқа қарағанда дәйекті түрде дәйексөз келтіру және шығару оңайырақ.

Қосылу және сайтты өңдеу

Негізгі кесу және тесуді мырыштау алдында аяқтаған жөн. Егер учаскеде қосымша бұрғылау немесе кесу мүмкін болмаса, ашық болат тазартылып, мырышқа бай жарамды жөндеу жабынымен өңделуі керек.

Дәнекерлеу дәнекерленген жердің айналасындағы мырыштарды жояды. Дәнекерлеуден кейін аумақты тазалау және жөндеу керек. Құрылымдық дизайн рұқсат етсе, болтты қосылымдарды мырышталған пурлиндерде басқару оңайырақ.

Өндіріс және сапаны бақылау

Өндірістік бақылау болат жолақтан басталады. Кіріс катушка орамды қалыптастыру алдында сортына, қалыңдығына және бетінің күйіне тексеріледі.

Қалыптау кезінде өлшемді тексерулер қиманың биіктігіне, фланец геометриясына, қабырға қалыңдығына, түзулігіне және бұралуына назар аударады. Тесу бекітілген сызба бойынша тексеріледі.

Мырыштаудан кейін жабынды жабу, қалыңдығы, сыртқы түрі және жалаңаш жерлер, пиллинг немесе шамадан тыс мырыш жиналуы сияқты ақауларға тексеріледі. Бекітілген ұзындықтың дәлдігі мен жалпы түзулігі де орау алдында тексеріледі.

Жобаны таңдау туралы анықтама

Ішкі тік зауыт төбесі немесе төбесіндегі PV: Q235B, Z160–Z200, 1,5–2,0 мм, ≥85 мкм.

Мал шаруашылығы, ылғалды цех немесе өзен жағасындағы жоба: Q235B немесе Q355B, 120–180 мкм.

Жағалау немесе порт жобасы: Q355B, 200–275 мкм, қабырға қалыңдығы құрылымдық жүктеме үшін таңдалған.

Қатты жел немесе қары бар үлкен аралық шатыр: Q355B, үлкенірек Z бөлімі және қажет болған жағдайда қабырғасының қалыңдығы 2,2–3,0 мм.

Құрғақ жабық шатыр: жабыны жоқ суық пішінді Z пурлин үнемді таңдау болуы мүмкін.

Жиі қойылатын сұрақтар

1-тоқсан. Z пурлиндері қабаттасқан кезде мырыш жабыны зақымдалады ма?

Қалыпты болттардың қабаттасуы мырышталған жабын жақсы адгезияға ие болған кезде үлкен аумақты пилингті тудырмауы керек. Кішігірім механикалық зақымдарды мырышқа бай жөндеу бояуымен жөндеуге болады.

Q2. Мырышталған Z пурлиндерін дәнекерлеуге бола ма?

Иә, бірақ дәнекерленген жердің айналасындағы мырыш жабыны жылу әсерінен зақымдалады. Дәнекерленген жерді дәнекерлеуден кейін тазалау және жөндеу керек. Әдетте, практикалық жағдайда болтты қосылыстарға артықшылық беріледі.

3-тоқсан. Z purlin тек шатырларға жарамды ма?

Жоқ. Оны қабырғаға арналған шұңқыр ретінде де қолдануға болады. Дегенмен, қабырғалық жүйелер үшін C пурлиндері жиі ыңғайлырақ, өйткені Z-секциясының қабаттасуы қабырғаның тік жақтауында пайдалы емес.

4-тоқсан. Мырышталған Z пурлинді 25 жылдық шатырдағы PV жобасы үшін пайдалануға бола ма?

Оны ұзақ қызмет ететін PV құрылымдары үшін көрсетуге болады, бірақ мырыш жабыны нақты ортаға сәйкес келуі керек. Ішкі және жағалаудағы жобалар автоматты түрде бірдей жабын қалыңдығын пайдаланбауы керек.

Q5. Қалыптастыру алдында мырышталған Z пурлинді қалай анықтауға болады?

Қалыптасқан бұрыштарды мырыш жабынының үздіксіз крекинг немесе пиллинг үшін тексеріңіз. Сатып алу үшін өндірушінің процесін растаңыз және ыстық мырышпен қаптау алдында Z бөлігін қалыптастыруды және тесуді талап етіңіз.

Q6. Өндіруші алдын ала тесілген Z пурлиндерін бере ала ма?

Иә. Шұңқырдың өлшемі, аралығы және орналасуы құрылымдық сызбаларға сәйкес шығарылуы мүмкін. Мырыштау алдында тесуді аяқтау, сонымен қатар, мырыштау сатысында өңделген аймақтарға мырыш алуға мүмкіндік береді.

Q7. Жағалау маңында қандай мырыш жабыны қолданылуы керек?

Жағалаудағы күшті әсер ету үшін бастапқы талап ретінде 200–275 мкм жабынды көрсетуге болады. Соңғы жабын жобаның коррозия жағдайларына және қолданылатын техникалық сипаттамаларға сәйкес анықталуы керек.

8-сұрақ. Қалың Z пурлин әрқашан жақсы ма?

Жоқ. Қалың қабырға болат шығынын және құнын арттырады. Дұрыс қалыңдық аралыққа, арақашықтыққа, жел мен қар жүктемесіне, қиманың биіктігіне және құрылымдық есептеуге байланысты.
