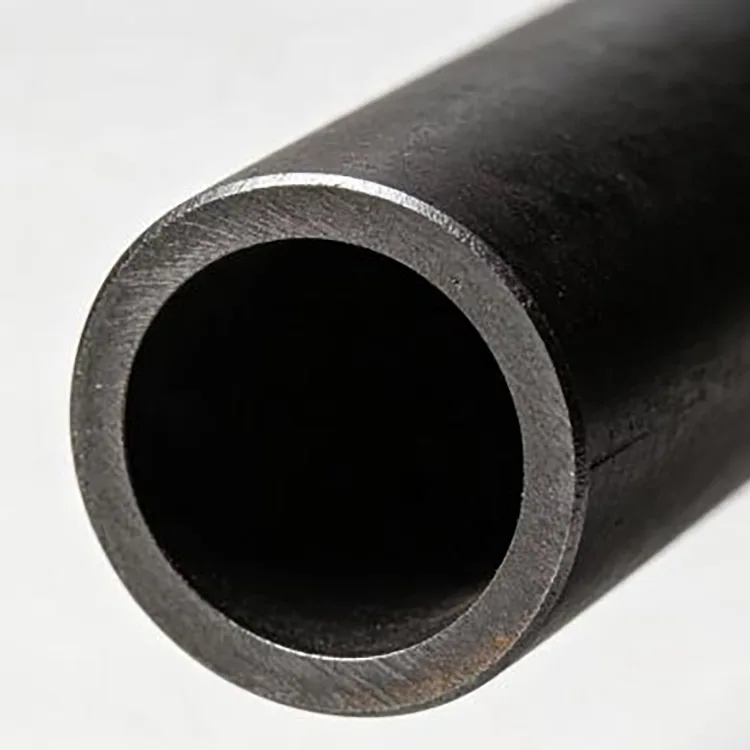

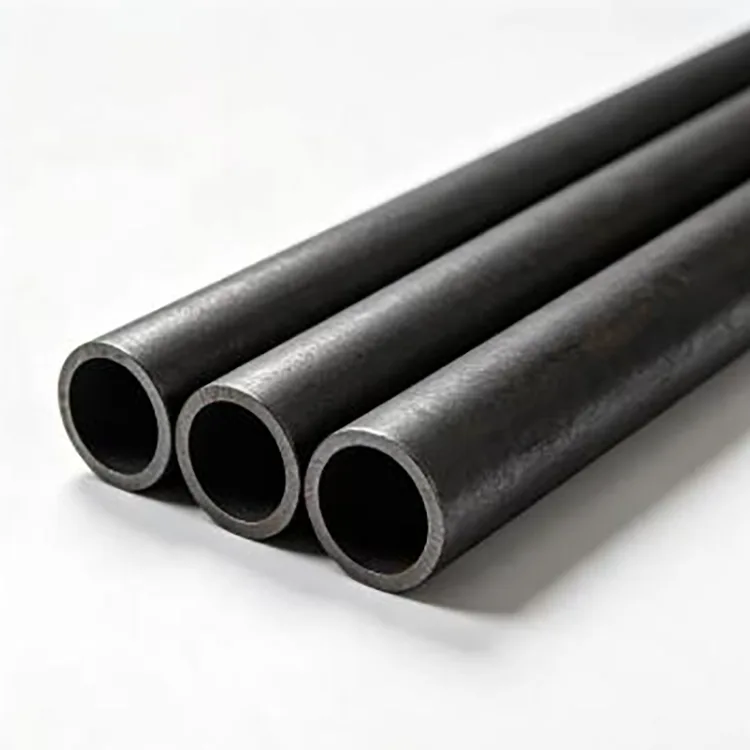

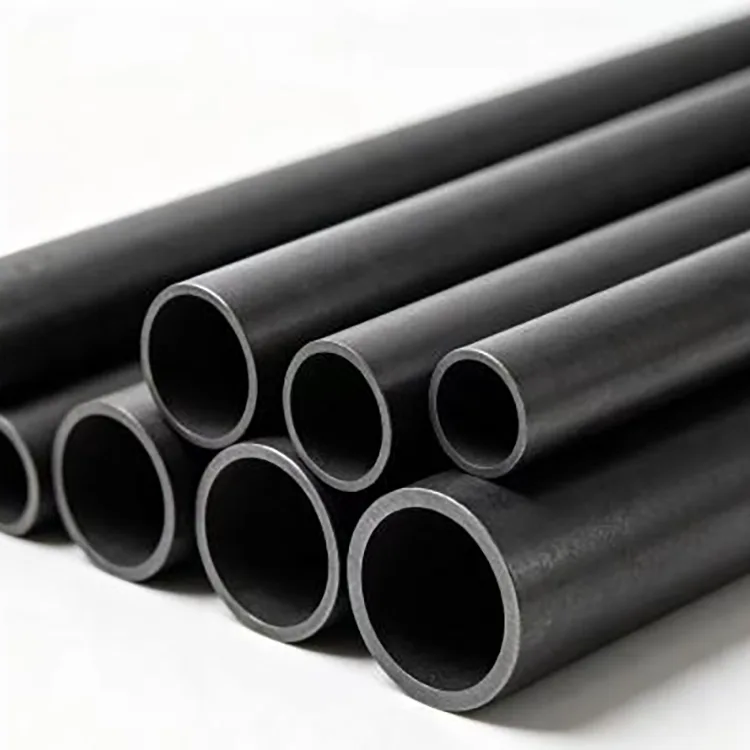

Көміртекті болаттан жасалған жіксіз құбыр

Жіксіз көміртекті болат құбыр бойлық дәнекерленген тігіссіз қалыптасады. Ыстық илектелген құбыр әдетте үлкенірек диаметрлер, ауыр қабырғалар және жалпы инженерлік пайдалану үшін таңдалады, ал суық тартылған құбырлар қатаң өлшемдік төзімділік пен тегіс бет қажет болған жағдайда қолданылады.

Құбырды қытайлық GB/T стандарттарына немесе қолданбаға және сатып алу спецификациясына сәйкес ASTM, EN және JIS талаптарына жеткізуге болады.

Стандарттар мен материалдар

GB/T 8162-2018 құрылымдық жіксіз болат құбырларға арналған қазіргі қытай стандарты болып қала береді, ал GB/T 8163-2018 сұйық қызмет көрсетуге арналған жіксіз болат құбырларға арналған қазіргі стандарт болып табылады.

ASTM A53/A53M-24 жіксіз және дәнекерленген болат құбырды қамтиды, ал ASTM A106/A106M-26 жоғары температурада қызмет көрсетуге арналған жіксіз көміртекті болат құбырды қамтиды.

Жалпы материалдарға 20#, 45#, Q355B (16Mn), 27SiMn және 40Cr жатады. Материалды таңдау беріктікке, өңдеуге қабілеттілікке, температураға, қызмет көрсету ортасына және дайындау талаптарына негізделуі керек.

Өлшем диапазоны

Арнайы өлшемдер, ауыр қабырғалы құбырлар және жобаға сәйкес рұқсаттар сызбаларға немесе техникалық сипаттамаларға сәйкес шығарылуы мүмкін.

Ыстық илектелген немесе суық илектелген?

Үлкен диаметрлі және ауыр қабырғаға қойылатын талаптар үшін ыстықтай илектелген жіксіз құбыр әдетте практикалық таңдау болып табылады. Ол құрылымдық элементтерде, инженерлік жабдықта және жалпы өнеркәсіптік қолданбаларда кеңінен қолданылады, мұнда өте қатаң өлшемдік төзімділік қажет емес.

Суық тартылған жіксіз құбыр кішірек өлшемдерге, қатаң рұқсаттарға және өңдеу қолданбаларына жақсырақ. Оның тегіс беті және басқарылатын өлшемдері гильзалар, бұталар және механикалық бөлшектер сияқты бөлшектерді өңдеу жұмысын азайтады.

Екі процесс бір өнімнің әртүрлі сорттары ғана емес. Таңдау қажетті өлшемге, төзімділікке, бетінің күйіне және төменгі ағынды өңдеуге негізделуі керек.

Дұрыс стандартты таңдау

Құрылымдық элементтер, механикалық құрылымдар және жалпы өндіріс үшін GB/T 8162 жіксіз құбыр сәйкес бастапқы нүкте болып табылады.

Су, мұнай, газ және сұйықтыққа қызмет көрсететін басқа қолданбалар үшін құбырға GB/T 8163 сияқты сұйықтық қызметі сипаттамасына тапсырыс беру керек. Қызмет көрсету ортасы, жобалық қысым, температура және қажетті сынақтар сатып алу тапсырысында анық көрсетілуі керек.

ASTM талаптарына сәйкес жоғары температурада қызмет көрсету үшін A106/A106M жоғары температурада қолданылатын жіксіз көміртекті болат құбырларға арналған.

Материалды таңдау

20 # Көміртекті болат жалпы инженерлік және механикалық қолданбалар үшін кең таралған таңдау болып табылады. Ол жақсы өңдеуге және дәнекерлеуге қабілетті және көптеген дәстүрлі қолдануға жарамды.

45 # Көміртекті болаттың беріктігі мен қаттылығы жоғары және негізінен біліктерге, жеңдерге және өңделген механикалық бөлшектерге таңдалады. Осы сортты таңдамас бұрын дәнекерлеуге қойылатын талаптарды ескеру қажет.

Q355B әдетте ауыр құрылымдарды, машиналарды және сыртқы инженерлік қолданбаларды қоса, жоғары құрылымдық беріктік қажет болған жағдайда қолданылады.

27SiMn және 40Cr - жоғары беріктікке немесе тозуға қойылатын талаптарға байланысты гидравликалық компоненттер мен басқа механикалық бөлшектер үшін қолданылатын жоғары берік қорытпа сорттары.

Қайда қолданылады

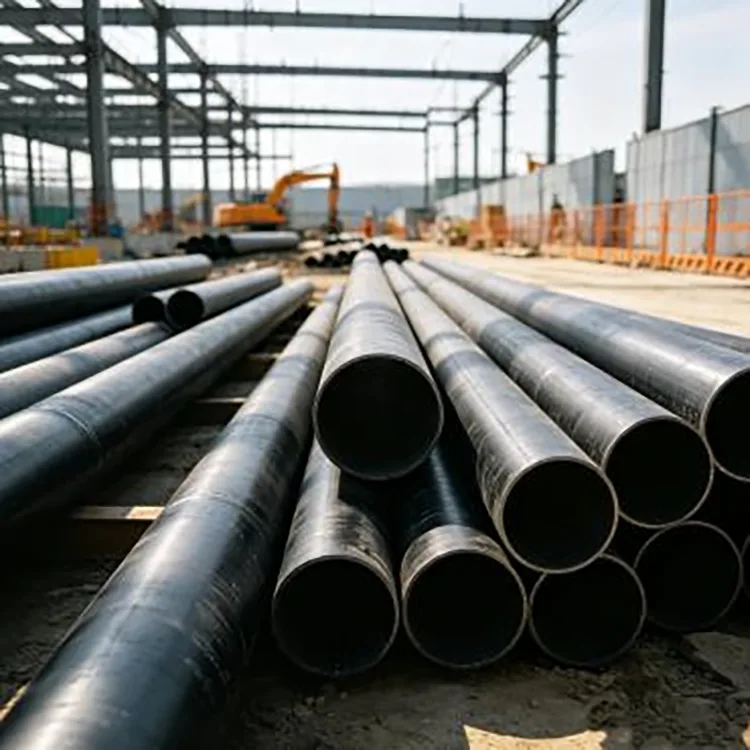

Құрылымдық инженерия

Өнеркәсіптік зауыт конструкциялары, тірек рамалары, көпір элементтері, жабдық тіректері және басқа да жүк көтергіш болат бұйымдар.

Машина жасау

Машина рамалары, білік гильзалары, гидравликалық цилиндр дайындамалары, бұталар, тау-кен жабдығының бөлшектері және инженерлік машиналар бөлшектері.

Ауыр техника және көлік

Автокөлік рамалары, жүк көтеру жабдықтары, ауылшаруашылық машиналары және жіксіз болаттан жасалған секцияларды қажет ететін басқа да дайындалған компоненттер.

Сұйықтық қызметі

Су, мұнай, газ, бу және өнеркәсіптік сұйықтық құбырлары, құбырға сұйықтық-қызмет көрсетудің қолданыстағы спецификациясына тапсырыс берілген кезде.

Өнеркәсіптік және муниципалдық жобалар

Фотоэлектрлік тірек конструкциялары, муниципалды болаттан жасалған бұйымдар, жабдық құбырлары, гильзалар және басқа дайындалған болат компоненттері.

Қабырғаның қалыңдығы және құбырды таңдау

Жіксіз құбырды таңдау үшін тек сыртқы диаметр жеткіліксіз. Қабырғаның қалыңдығы қысымға төзімділікке, деформацияға төзімділікке және жалпы қиманың беріктігіне әсер етеді, бірақ қажетті қалыңдықты жобаның нақты шарттарынан есептеу керек.

Сұйықтыққа қызмет көрсету үшін есептеу кезінде есептік қысымды, температураны, ішкі диаметрді, материалдың қасиеттерін, коррозияға қарсы рұқсатты және құбырлардың қолданыстағы дизайн кодын ескеру қажет. Құрылымдық пайдалану үшін жүктемені, аралықты, тірек жағдайларын және бүгуді де ескеру қажет.

Сондықтан ауыр құбыр автоматты түрде дұрыс таңдау емес. Техникалық сипаттама нақты қызмет көрсету шарттарына сәйкес келуі керек.

Өңдеу және беттік опциялар

Біз жоба талаптарына сәйкес кесуді, шеттерін қаптауды, қыруды, тотты кетіруді, бояуды, ыстық мырыштауды және басқа өңдеуді қамтамасыз етеміз.

Өңделген бөлшектер үшін қатаң өлшемді бақылау қажет болған жағдайда суық тартылған құбырды беруге болады. Сыртқы құрылымды пайдалану үшін бетті өңдеуді коррозиядан қорғаудың қажетті жүйесіне сәйкес бөлек көрсетуге болады.

Экспорттық тапсырыстар ұзақ қашықтыққа теңіз тасымалы үшін жинақталған, оралған және ылғал мен коррозиядан қорғалған болуы мүмкін.

Тексеру

Тексеруді таңдалған стандартқа және сатып алу талаптарына сәйкес ұйымдастыруға болады. Өнімге және қолдануға байланысты бұл химиялық құрамды, механикалық қасиеттерді, өлшемді тексеруді, гидростатикалық сынауды және бұзылмайтын бақылауды қамтуы мүмкін.

Тексеру құжаттары және SGS, BV немесе TÜV арқылы үшінші тараптың тексеруі де жоба талап еткенде ұйымдастырылуы мүмкін.

Жабдықтау және тапсырыс беру тапсырыстары

Қажет болса, стандартты өлшемдерді қол жетімді қорлардан алуға болады. Біз сондай-ақ аралас өлшемдерді, сынақ мөлшерлерін, бекітілген ұзындықты кесуді, арнайы қабырға қалыңдығын немесе арнайы өңдеуді қажет ететін жобалық тапсырыстарды орындаймыз.

Баға ұсыныстары үшін құбыр стандартын немесе қолданбасын, материалдың түрін, сыртқы диаметрін, қабырғасының қалыңдығын, ұзындығын, санын және қажетті өңдеуді көрсетіңіз. Экспорттық тапсырыстар үшін тағайындау және орау талаптары да көрсетілуі керек.

Жиі қойылатын сұрақтар

1-сұрақ: Ыстық прокат пен суық тартылған жіксіз құбырдың айырмашылығы неде?

Ыстық прокат құбыры әдетте үлкенірек диаметрлер, қалың қабырғалар және жалпы инженерлік қолданбалар үшін таңдалады. Суық тартылған құбыр тығыз өлшемдер мен тегіс бетті алу үшін қосымша сызу процесімен шығарылады, бұл оны дәл өңдеуге және механикалық компоненттерге қолайлы етеді.

2-сұрақ: GB/T 8162 және GB/T 8163 арасында қалай таңдауға болады?

GB/T 8162 құрылымдық мақсаттарға арналған, ал GB/T 8163 өтімді қызмет көрсетуге арналған. Дұрыс стандартты тек диаметрден немесе материалдан емес, құбырды нақты пайдаланудан таңдау керек.

3-сұрақ: Жоғары қысымды қолдану үшін тігіссіз құбыр әрқашан қажет пе?

Міндетті емес. Құбырды таңдау жобалық кодқа, қысымға, температураға, ортаға, өлшемдерге, материалға және қажетті тексеруге байланысты. Жоба спецификациясы жоғары температурада қызмет көрсету үшін жіксіз көміртекті болат құбырды қажет ететін болса, ASTM A106/A106M қолданылатын стандарттардың бірі болып табылады.

4-сұрақ: Құбырды жөнелтуден бұрын кесуге және өңдеуге бола ма?

Иә. Бекітілген ұзындықты кесу, қиғаш кесу, ұшты қаптау, бетті өңдеу, мырыштау және басқа өңдеулер тапсырыс талаптарына сәйкес ұйымдастырылуы мүмкін.

5-сұрақ: ASTM A53 жіксіз құбырын жеткізе аласыз ба?

Иә. ASTM A53/A53M жіксіз және дәнекерленген болат құбырды қамтиды, сондықтан тапсырыс қажет болғанда жіксіз түрін нақты көрсетуі керек.
