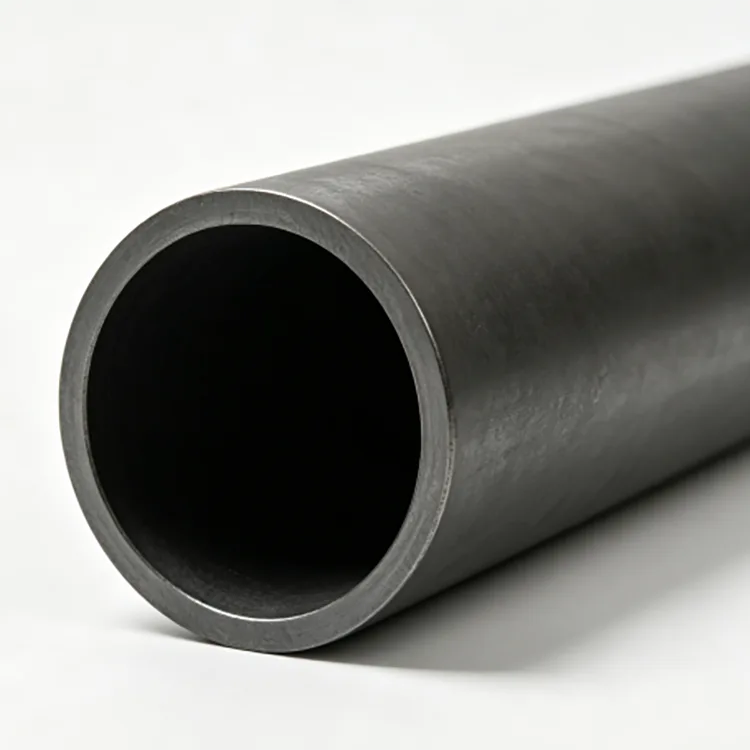

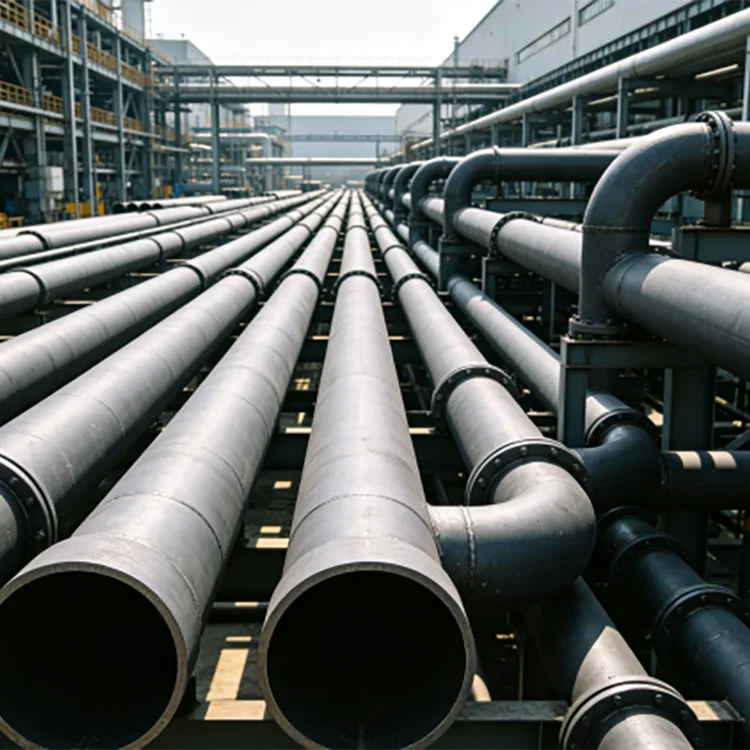

Құбыр жүйелеріне арналған көміртекті болаттан жасалған жіксіз құбыр

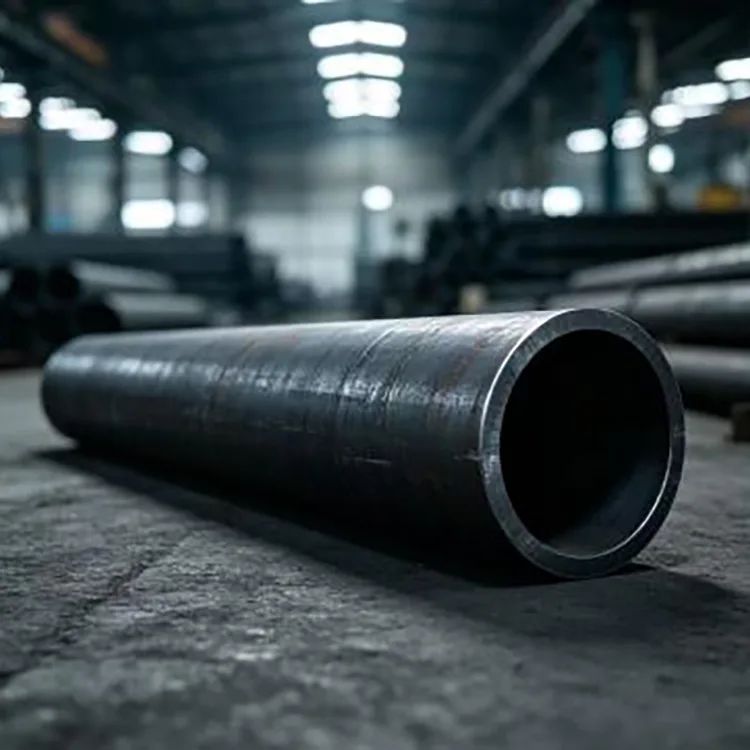

Құбыр жүйелеріне арналған көміртекті болаттан жасалған жіксіз құбырлар бойлық дәнекерленген тігісі бар болат жолақтан емес, тұтас болат дайындамадан жасалған. Дайындаманы қыздырады, қуыс қабықшаны қалыптастыру үшін теседі, содан кейін қажетті диаметр мен қабырға қалыңдығына қол жеткізу үшін илемдейді немесе салқын тартады.

Құбыр жүйелері үшін жіксіз құбырды пайдаланудың негізгі себебі оның «жоғары беріктігі» ғана емес. Оның конструкциясы дәнекерленген құбырдағы бойлық дәнекерлеу тігісін жояды, бұл белгілі бір жоғары қысымды, жоғары температураны немесе маңызды қызмет көрсетуді қолдану үшін маңызды мәселе болуы мүмкін.

Дайын құбыр қара күйде жеткізілуі мүмкін, маринадталған және пассивтелген, жылтыратылған, тоттан қорғайтын маймен қапталған немесе басқа келісілген беттік қорғаныспен өңделуі мүмкін. Соңғы спецификация ортаға, температураға, қысымға, қосылу әдісіне және қолданыстағы құбыр стандартына негізделуі керек.

Дизайн ауқымы

Материал

20 # көміртекті болат әдетте жалпы сұйықтықты тасымалдау және әдеттегі механикалық қосымшалар үшін қолданылады.

Q235B конструкциясы осы дәрежені талап ететін жалпы құрылымдық және тірек қолданбалар үшін жарамды.

Q345B қолданыстағы құбыр спецификациясына сәйкес жоғары беріктікті қажет ететін қолданбалар үшін қарастырылуы мүмкін.

A106 Gr.B - жоғары температуралы қызмет көрсетуде қолданылатын жіксіз көміртекті болат құбырлар үшін кең таралған таңдау. ASTM A106/A106M-26 жоғары температурада қызмет көрсетуге арналған жіксіз көміртекті болат құбырды қамтиды және механикалық сынақтарға, гидростатикалық сынақтарға және бұзылмайтын электрлік сынақтарға қойылатын талаптарды қамтиды.

A53 Gr.B жіксіз және дәнекерленген қара және ыстық мырышталған құбырды қамтитын кеңірек құбыр спецификациясына жатады, сондықтан сатып алушы талап етілетін өнімнің жіксіз екенін анық айтуы керек. ASTM A53/A53M-24 NPS 1/8 мен NPS 26 аралығын қамтиды және гидростатикалық және басқа тексеру талаптарын қамтиды.

Алдымен стандартты таңдаңыз

Әртүрлі қызметтерге арналған әртүрлі стандарттар.

Қытайдағы жалпы сұйықтықты тасымалдау үшін GB/T 8163-2018 сұйық қызмет көрсетуге арналған жіксіз болат құбырларға арналған қазіргі стандарт болып табылады.

Жоғары температурада қызмет көрсету үшін ASTM A106/A106M жоғары температурада қызмет көрсетуге арналған жіксіз көміртекті болат құбырларға арнайы арналған.

Мұнай крекингіне және соған байланысты мұнай-химия пешіне, жылу алмастырғышқа және қысымды құбырларға арналған қосымшалар үшін GB 9948-2013 мұнай крекингіне арналған жіксіз болат құбырларды қамтиды.

Сондықтан құбырды сұрау тек сыртқы диаметр мен қабырғаның қалыңдығын ғана емес, қызмет көрсету ортасы мен жұмыс температурасын көрсетуі керек.

Қысым және температура

Берілген өнім ауқымы 0,6–32 МПа және -20°C пен 450°C аралығын қамтиды, бірақ оларды әрбір құбыр үшін бір әмбебап рейтинг ретінде қарастыруға болмайды.

Рұқсат етілген қысым сыртқы диаметрге, қабырғаның қалыңдығына, болаттың сыныбына, есептік температураға, коррозияға төзімділікке, біріктіру конфигурациясына және басқарылатын жобалық кодқа байланысты.

Температура материалдың өнімділігіне де әсер етеді. Қалыпты температурадағы су қызметіне жарамды құбырды қабырға қалыңдығы бірдей болғандықтан жоғары температуралы бу үшін автоматты түрде пайдалану мүмкін емес.

Сондықтан жоғары температуралық жүйелер үшін материал стандарты мен дизайн кодын сатып алу алдында растау керек.

Неліктен жіксіз құбыр?

Бойлық дәнекерлеудің болмауы құбыр қабырғасы шеңбер бойымен үздіксіз денені қамтамасыз етуі керек қолданбаларда пайдалы.

Көптеген қарапайым төмен қысымды жүйелер үшін дәнекерленген құбыр үнемді болуы мүмкін.

Жоба қысымға, температураға, қызмет көрсетудің маңыздылығына немесе қолданыстағы кодқа байланысты біркелкі сипаттаманы қажет еткенде, жіксіз құбыр өзекті болады.

Бұл айырмашылық сатып алу үшін маңызды. Құбырдың сыртқы түріне негізделген болжам емес, инженерлік дизайн талап етсе, сатып алу спецификациясындағы «жіксіз» талап болуы керек.

Құбыр ағыны

Сұйықтықты тасымалдау үшін қысымның төмендеуіне ішкі диаметр, құбыр ұзындығы, ағын жылдамдығы, сұйықтық тұтқырлығы, фитингтер және ішкі беттің күйі әсер етеді.

Үлкен ішкі диаметр ағынның жылдамдығын және үйкеліс жоғалуын азайтады, ал кішірек диаметр сорғыға сұранысты арттырады.

Осы себепті құбырдың өлшемдері қажетті ағынға және рұқсат етілген қысымның төмендеуіне негізделуі керек. Содан кейін қабырға қалыңдығын қысым мен механикалық талаптар үшін бөлек тексеру керек.

Қабырғасының қалыңдығы

Ол қысымға төзімділікті қамтамасыз етеді, қажет болған жағдайда коррозияға жол бермейді, механикалық қаттылыққа ықпал етеді және құбырдың сыртқы жүк көтергіштігіне әсер етеді.

Жабдықталған диапазон 1–50 мм, сәйкес жобалық тапсырыстар үшін SCH қысым сериялары қолжетімді.

Қалың қабырға автоматты түрде жақсы болмайды. Бұл материалдың салмағын, құнын және кейде дәнекерлеу немесе иілу талаптарын арттырады. Дұрыс қалыңдық жобалық қысымнан, температурадан, материал дәрежесінен және коррозияға қарсы рұқсаттан туындауы керек.

Құбырға арналған қолданбалар

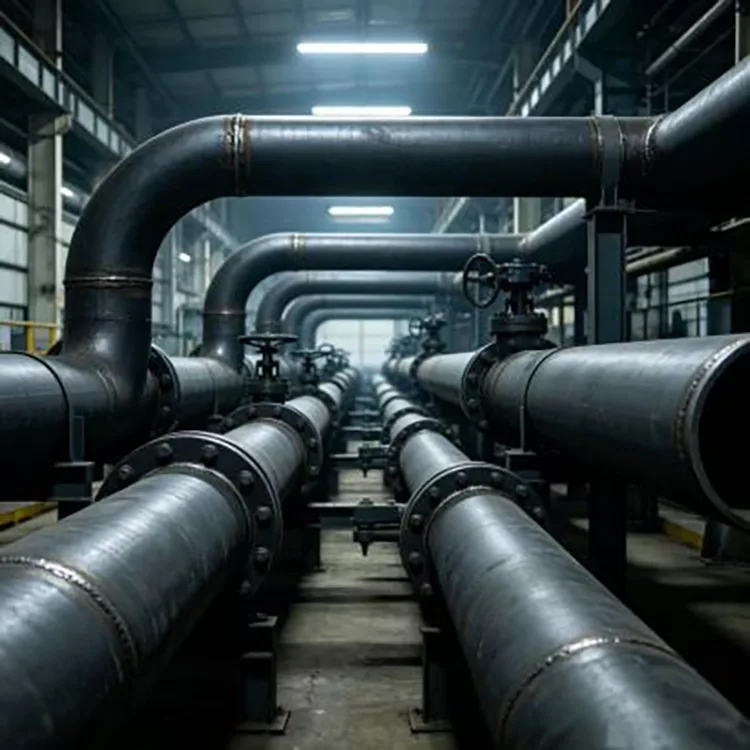

Құбыр жүйелеріне арналған көміртекті болаттан жасалған жіксіз құбыр бірнеше өнеркәсіптік жүйелерде қолданылады.

Электр станцияларында оны материал мен температура көрсеткіштері сәйкес келетін таңдалған бу, су және қосалқы құбыр жүйелері үшін пайдалануға болады.

Химиялық зауыттарда ол технологиялық құбырлар, жылу беру жүйелері және тиісті материалды таңдау арқылы жабдықты қосу үшін қолданылады.

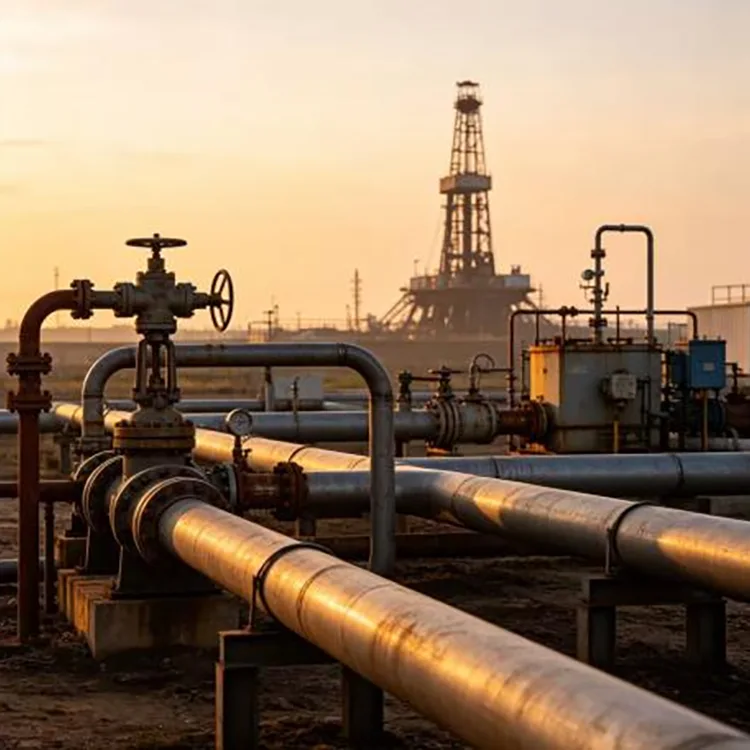

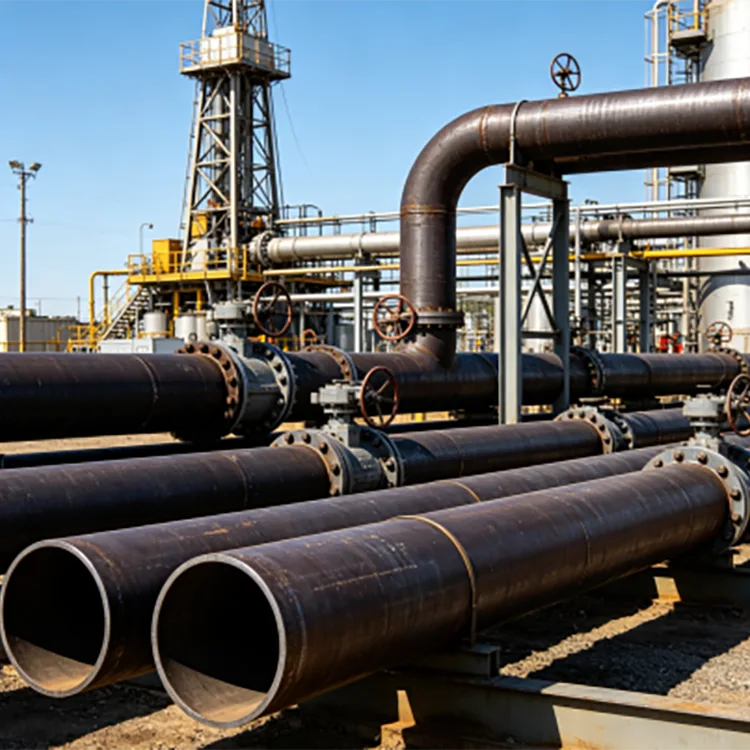

Мұнай және газ объектілерінде тігіссіз құбырды белгіленген сорт пен стандарт рұқсат ететін таңдалған қысымды және технологиялық желілерде қолдануға болады.

Механикалық жабдықта ол гидравликалық құбырлар, жабдық құбырлары және қысымды қосылыстар ретінде қызмет ете алады.

Өнеркәсіптік коммуникацияларда ол қолданыстағы қызмет көрсету талаптарына сәйкес сығылған ауа, су және басқа технологиялық орталар үшін қолданылады.

Жоғары температура қызметі

Жоғары температуралы құбырлар үшін құбырды температура талабынан кері қарай таңдау керек.

Егер желіде жоғары температуралы бу немесе басқа ыстық процесс ортасы болса, сатып алушы материалдың сыныбын, дизайн температурасын, қысымын, оқшаулаудың орналасуын және кеңейту мүмкіндігін растауы керек.

ASTM A106/A106M-26 жоғары температурада қызмет көрсетуге арналған жіксіз көміртекті болат құбырды қамтиды және құбырдың дұрыс көрсетілген кезде майыстыру, фланецті және дәнекерлеу сияқты операцияларға жарамды болуын талап етеді.

Жалпы мақсаттағы сұйықтық құбырын тек номиналды өлшемі бірдей болғандықтан жоғары температуралық сортқа ауыстыруға болмайды.

Жерленген құбырлар

Тіксіз болат құбырды жерленген құбыр жүйелерінде қолдануға болады, бірақ қара болат беті ұзақ мерзімді жер асты коррозиядан қорғауды қамтамасыз етпейді.

Жерленген қызмет үшін сыртқы қорғанысқа жобалық жобаға сәйкес коррозияға қарсы жабындар, орау жүйелері немесе катодтық қорғаныс шаралары кіруі мүмкін.

Топырақтың өзі коррозияның маңызды көзі бола алады. Ылғалдылық, рН, тұздар, дренаждық және адасу ағымдық жағдайлардың барлығы қажетті қорғанысқа әсер етеді.

Егер құбыр ішінде коррозиялық орта тасымалдаса, ішкі материалдың үйлесімділігін де ескеру қажет.

Беттік опциялар

Құбырды бірнеше беттік жағдайларда беруге болады.

Қара: көптеген өндірістік және өнеркәсіптік құбырларды қолдану үшін қалыпты өңделмеген жағдай.

Тұздалған және пассивтелген: таза бет қажет болғанда пайдалы.

Жылтыратылған: бетті әрлеу белгілі бір рөл атқаратын қолданбалар үшін таңдалған.

Тоттан қорғайтын май: сақтау және тасымалдау үшін пайдалы.

Ыстық мырышталған: сыртқы атмосфералық коррозиядан қорғауды қажет ететін қолайлы қолданбалар үшін қол жетімді.

Соңғы бетті өңдеу жалпы жаңарту ретінде емес, орта мен қызмет көрсету ортасына сәйкес таңдалуы керек.

Аяқтау және құрастыру

Құбырды орнату үшін құбыр ұштарын қосу әдісіне сәйкес дайындауға болады.

Жазық ұштары белгілі бір дәнекерленген қосылыстар үшін жарамды.

Кесілген ұштарды түйіспелі дәнекерлеуге дайындауға болады.

Бұрандалы ұштарды қолайлы кішірек диаметрлі қолданбалар үшін реттеуге болады.

Тұрақты ұзындықты кесу құбыр сызбасы дайын болған кезде далалық өндірісті де азайтады.

Құбыр қысымды жүйеге дәнекерленген жағдайда, соңғы дайындық жобаның дәнекерлеу процедурасы мен түйісу дизайнына сәйкес болуы керек.

Тексеру

Қысым құбыры үшін сыртқы түрін тексеру жеткіліксіз.

Тексеру жоспары материалды тексеруді, өлшемді өлшеуді, визуалды бақылауды, гидростатикалық сынауды және таңдалған стандартқа сәйкес тиісті бұзылмайтын тексеруді қамтуы мүмкін.

ASTM A106/A106M-26 оның ауқымында созылу, иілу, тегістеу, гидростатикалық және бұзылмайтын электрлік сынақ талаптарын қамтиды.

ASTM A53/A53M-24 сондай-ақ осы спецификациямен қамтылған құбырдың керілуін, иілуін, тегістелуін, гидростатикалық және бұзылмайтын электр сынау ережелерін қамтиды.

Жоба тапсырысы үшін сатып алушы оларды жөнелтілгеннен кейін қосуға тырыспай, өндіріс алдында қажетті сынақтарды анықтауы керек.

Сапаны бақылау

Материал құбырдың дайын инспекциясы арқылы кіретін болаттан тексеріледі.

Химиялық құрамы мен материалдың сәйкестігі көрсетілген сортқа сәйкес тексеріледі. Диаметрі, қабырғасының қалыңдығы, ұзындығы және түзулігі дайын өнімді тексеру кезінде тексеріледі.

Маңызды тапсырыстар үшін қосымша тексеру таңдалған стандартқа сәйкес гидростатикалық сынақты және бұзбайтын тексеруді қамтуы мүмкін.

Материалдық сертификаттар нақты өндіріс партиясымен сәйкес келуі керек. Егер жоба тәуелсіз тексеруді қажет етсе, жөнелтуден бұрын үшінші тарап тексеруін ұйымдастыруға болады.

Қолданба бойынша құбырды таңдау

Бұл құбырларды жобалауды алмастыру емес, сатып алу бағыттары.

Өндіріс жолы

Жіксіз құбырларды өндіру жолы қатты дайындамадан басталады.

Болат дайындама → қыздыру → айналмалы тесу → ыстық илемдеу / мөлшерлеу → қажет жерде термиялық өңдеу → түзету → кесу → тексеру → өңдеу → орау

Кейбір өлшемдер мен спецификациялар үшін қатаң өлшемдерге және бетке қойылатын талаптарға қол жеткізу үшін ыстық өңдеу кезеңінен кейін суық сызу немесе суық илемдеуді пайдалануға болады.

Өндірістің нақты бағыты құбыр өлшеміне, сортына және тапсырыс берілген стандартқа байланысты.

Неліктен бізді таңдау керек?

Тяньцзинь Дацючжуан болат жеткізу желісі жобалық тапсырыстар үшін көзден алуды, тексеруді, кесуді, құбырларды өңдеуді және логистиканы қолдайды.

Қолжетімді диапазон сыртқы диаметрі 21–630 мм және қабырғасының қалыңдығы 1–50 мм, стандартты ұзындығы 6 м және 12 м және жоба талаптарына сәйкес реттелетін ұзындықтарды қамтиды.

Таңдалған стандарт бағаға рұқсат беретін 20#, Q235B, Q345B, A106 Gr.B және A53 Gr.B сияқты материалдарды жоспарланған қызметтің айналасында орналастыруға болады.

Құбыр жобалары үшін тапсырысқа жеткізу алдында кесу, кесу, бетті дайындау және басқа келісілген өңдеу кіреді.

Материалдық сертификаттар мен тексеру жазбалары сатып алу талаптарына сәйкес жеткізілуі мүмкін, тәуелсіз тексеруді қажет ететін жобалар үшін үшінші тарап инспекциясы қолжетімді.

Экспорттық тапсырыстар үшін құбырларды біріктіру, ылғалдан қорғау, контейнерді тиеу және құжаттаманы Тяньцзинь логистикалық желісі арқылы үйлестіруге болады.

Сатып алу туралы ақпарат

Пайдалы сұрау құбыр ортасын, есептік қысымды, есептік температураны, құбыр стандартын, болат маркасын, сыртқы диаметрді, қабырға қалыңдығын, ұзындығы мен мөлшерін қамтуы керек.

Мысалы:

GB/T 8163 / 20# / жіксіз / 114,3 × 8 мм / 6 м / су құбыры / 100 MT

Жоғары температурада қызмет көрсету үшін:

ASTM A106 Gr.B / жіксіз / 8 дюйм / SCH40 / 12 м / жоғары температуралы технологиялық желі

Бұл ақпарат жеткізушіге тапсырысты тек диаметрі бойынша сәйкестендірудің орнына дұрыс өнімді анықтауға мүмкіндік береді.

Жиі қойылатын сұрақтар

1-тоқсан. Неліктен дәнекерленген құбырдың орнына жіксіз құбырды пайдалану керек?

Жіксіз құбырдың бойлық дәнекерлеу тігісі жоқ және көптеген қысымға, температураға және маңызды қызмет көрсетуге арналған. Бұл қажет пе жоба коды мен жұмыс жағдайларына байланысты.

Q2. Қандай материалдар бар?

Қолданыстағы өнім стандартына сәйкес жеткізілетін ассортимент 20#, Q235B, Q345B, A106 Gr.B және A53 Gr.B қамтиды.

3-тоқсан. Құбырды жоғары температуралы бу үшін пайдалануға болады ма?

Иә, таңдалған материал мен стандарт жобалық температура мен қысымға сәйкес болғанда. ASTM A106 жоғары температурада қызмет көрсетуге арналған жіксіз көміртекті болат құбырларға арналған.

4-тоқсан. Максималды жұмыс қысымы қандай?

Берілген өнімнің анықтамалық диапазоны 32 МПа жетеді, бірақ рұқсат етілген жұмыс қысымы нақты диаметрге, қабырға қалыңдығына, материалға, температураға және жобалық кодқа есептелуі керек.

5-сұрақ. Құбыр қандай температура диапазонында жұмыс істей алады?

Берілген анықтамалық диапазон -20°C пен 450°C аралығында. Бұл барлық сорттар мен өлшемдер үшін әмбебап рейтинг емес; қолданылатын материал стандарты және дизайн коды нақты рұқсат етілген қызмет көрсету температурасын анықтайды.

Q6. Құбырды жер астында пайдалануға бола ма?

Иә, бірақ өңделмеген көміртекті болат әдетте көмілген қызмет үшін тиісті сыртқы коррозиядан қорғауды алуы керек. Коррозияны жобалау кезінде топырақтың химиясы мен ылғалдылық жағдайларын ескеру қажет.

Q7. SCH40 немесе басқа қысымды қабырға қалыңдығын бере аласыз ба?

Иә. Таңдалған құбыр өлшеміне және стандартқа сәйкес келетін жерлерде SCH40 сияқты қысымды сериялы қабырға қалыңдығын беруге болады.

8-сұрақ. Құбырды кесуге және қиғаш етуге бола ма?

Иә. Бекітілген ұзындықты кесу және ұшын кесу құбыр сызбаларына және дәнекерлеу талаптарына сәйкес реттелуі мүмкін.

Q9. A106 Gr.B орнына Q235B қолданылуы мүмкін бе?

Автоматты ауыстыру ретінде емес. Бағалар әртүрлі сипаттамаларға жатады және әртүрлі талаптарға ие. Құбыр құбыр жобасымен белгіленген стандартқа сай болуы керек.

Q10. Қытайда қарапайым сұйықтықты тасымалдайтын жіксіз құбырлар үшін қандай стандарт қолданылады?

GB/T 8163-2018 - сұйық қызмет көрсетуге арналған жіксіз болат құбырларға арналған қазіргі қытай стандарты.

11-тоқсан. A53 Gr.B жіксіз құбыр маркасы ма?

A53/A53M жіксіз және дәнекерленген құбырларды қамтиды. Егер жіксіз құбыр қажет болса, сатып алу тапсырысында жіксіз өнімді нақты көрсету керек.

12-тоқсан. Қандай тексеру құжаттарын ұсынуға болады?

Материалдық сертификаттарды, өлшемді тексеру жазбаларын және келісілген сынақ есептерін беруге болады. Гидростатикалық сынақ, бұзбайтын бақылау және үшінші тараптың тексеруі жобаның спецификациясына сәйкес ұйымдастырылуы мүмкін.
