Көміртекті болаттан жасалған жіксіз құрылымдық түтік

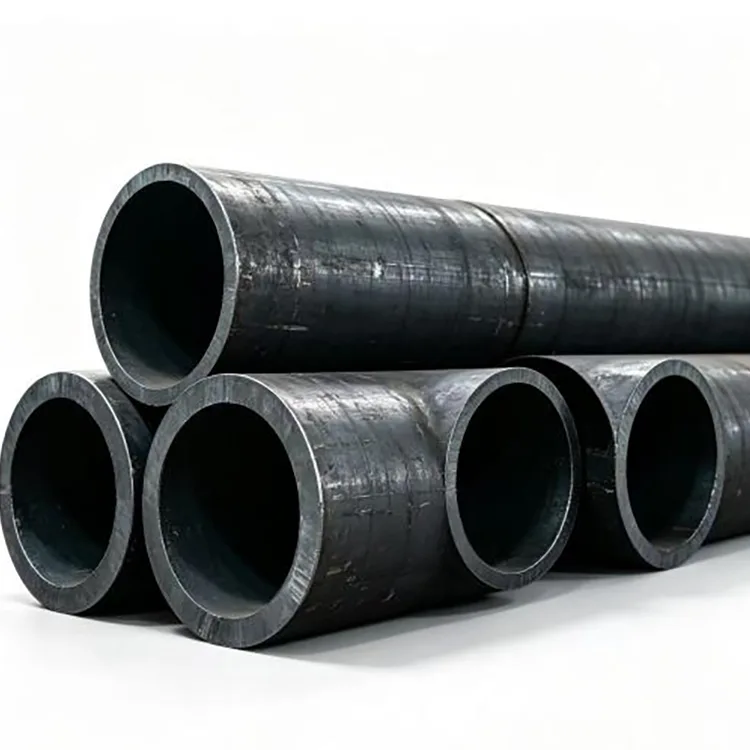

Жіксіз көміртекті болаттан жасалған құрылымдық түтік болат дайындаманы бойлық дәнекерлеу тігісісіз жіксіз бөлікке тесу және илемдеу арқылы жасалады. Ыстық илемделген түтіктер әдетте үлкенірек диаметрлер мен ауыр қабырғалар үшін қолданылады, ал суық тартылған түтіктер өңдеуге жақынырақ өлшемдік рұқсаттар мен тегіс бет қажет болғанда таңдалады.

Бұл өнім қолданыстағы спецификацияға сәйкес құрылымдық және механикалық қолданбаларға арналған. Суды, мұнайды, газды, буды немесе басқа қысымды сұйықтықтарды тасымалдайтын құбырлар үшін өлшемдері ұқсас болғандықтан құрылымдық түтіктерді пайдаланудың орнына GB/T 8163 сияқты сұйықтыққа қызмет көрсететін құбырды көрсету керек.

Техникалық сипаттамалар

ASTM, EN және JIS спецификацияларын жоба талаптарына сәйкес талқылауға болады.

Материал опциялары

20# - жақсы өңдеу және дәнекерлеу мүмкіндігі талап етілетін жалпы құрылымдық және механикалық қолданбалар үшін жалпы таңдау.

45# жоғары беріктік пен қаттылыққа ие және негізінен біліктерге, жеңдерге, бұталарға және басқа өңделген механикалық бөлшектерге қолданылады.

Q355B (16Mn) ауыр машиналар, инженерлік құрылымдар және тірек компоненттері сияқты құрылымдық беріктігі жоғарырақ қажет қолданбалар үшін жарамды.

27SiMn және 40Cr әрі қарай өңдеу кезінде жоғары беріктік пен ерекше өнімділікті қажет ететін механикалық бөлшектер үшін таңдалады.

Материалды тек ең жоғары беріктік дәрежесін таңдауға емес, жүктемеге, өңдеу процесіне, жұмыс ортасына және соңғы құрамдас бөліктерге қойылатын талаптарға сәйкес таңдау керек.

Ыстық прокатқа қарсы суық прокат

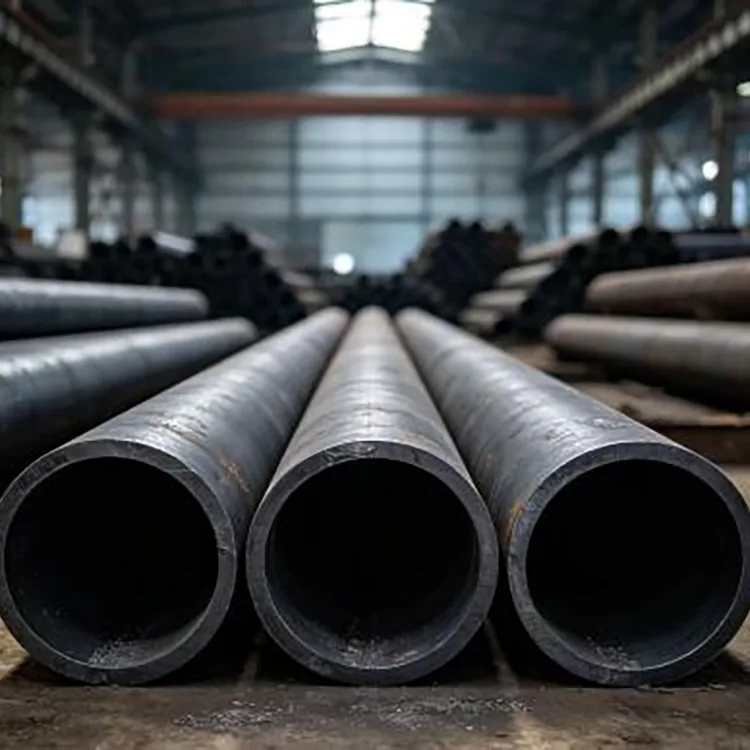

Ыстық илектелген жіксіз түтік әдетте үлкен диаметрлер, ауыр қабырғалар және жалпы құрылымдық жұмыстар үшін практикалық нұсқа болып табылады. Бұл стандартты өлшемдер рұқсат етілген және материалдың құны маңызды болған жағдайда қолайлы.

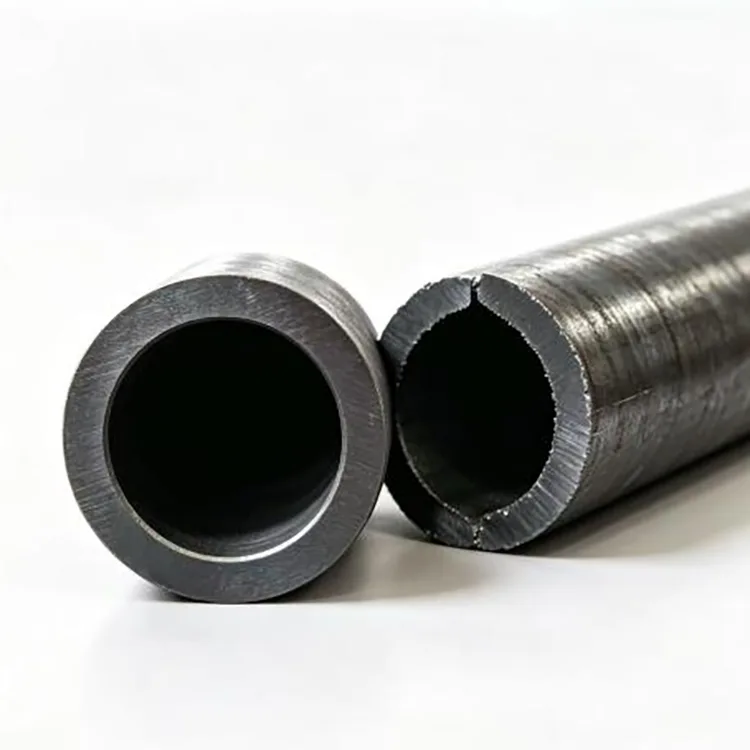

Суық тартылған жіксіз түтік өлшемдік дәлдік пен беттің күйін жақсарту үшін қосымша суық сызу процесінен өтеді. Ол кіші диаметрлі құбырлар, дәл құрамдас бөліктер, токарлық, бұрғылау және басқа өңдеу операциялары үшін қолайлы.

Құрылымдық жақтау үшін стандартты ыстық прокат түтік дизайн талаптарына сәйкес келсе, дәлдікпен салқын сызылған материалды төлеудің әдетте пайдасы жоқ.

Қайда қолданылады

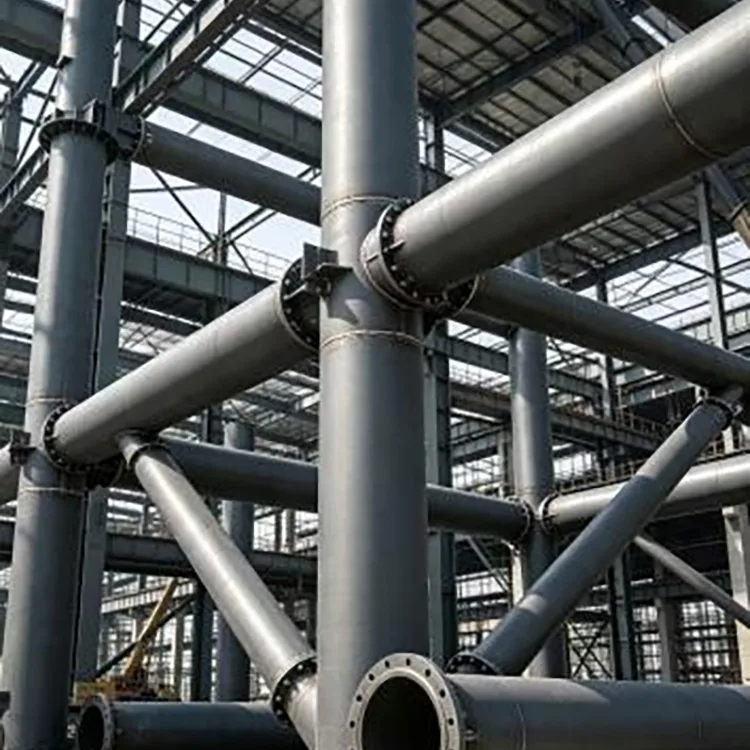

Болат конструкциялар

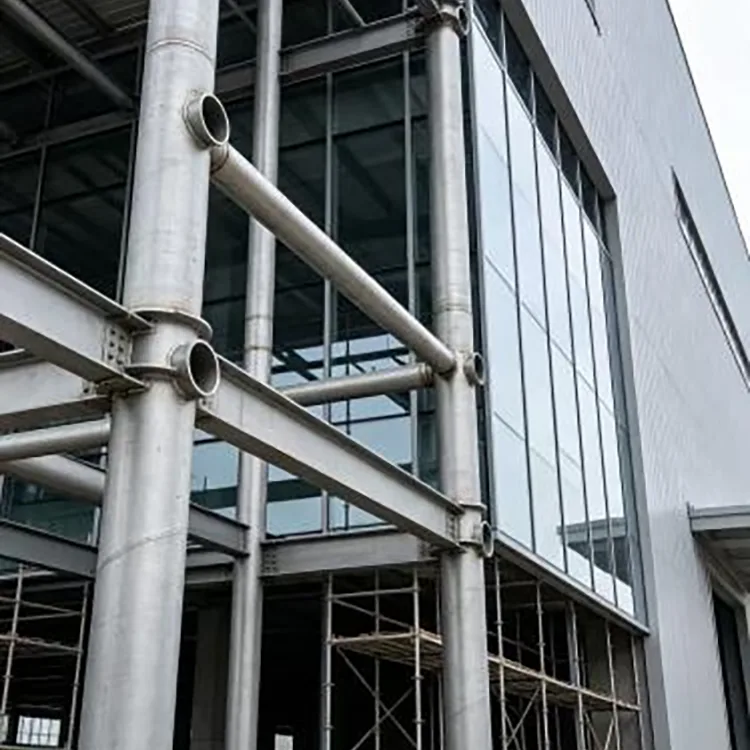

Өндірістік ғимараттар, тіреуіш бағаналар, фермалар, көпір тіректері, іргетас құрылымдары, жабдық платформалары және басқа да жүк көтергіш болат бұйымдар.

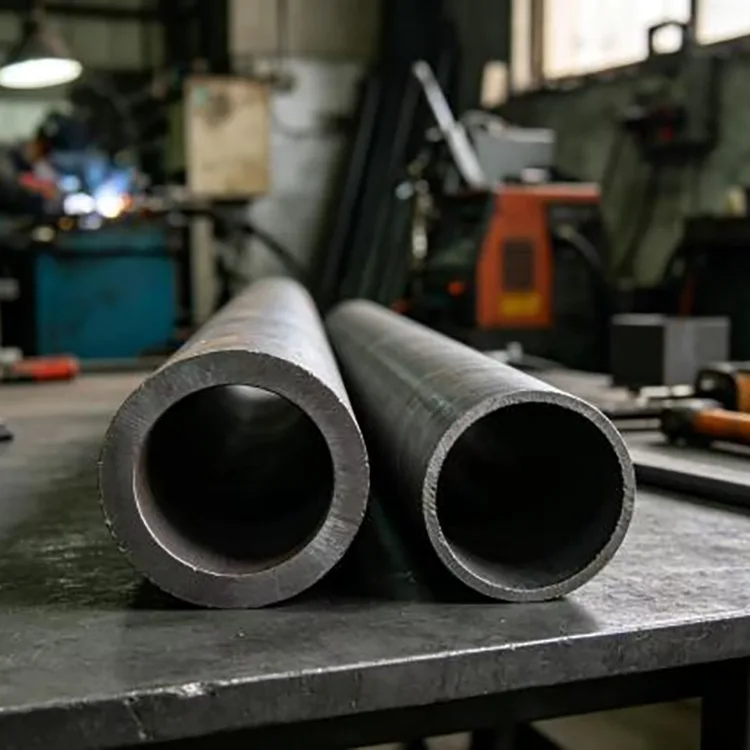

Машина жасау

Машина жақтаулары, гидравликалық цилиндр дайындамалары, білік гильзалары, бұталар, тау-кен жабдықтарының бөлшектері және инженерлік машиналар бөлшектері.

Ауыр жабдық

Жүк көтеру жабдықтары, ауылшаруашылық машиналары, ауыр көлік құрылымдары және дайындалған тірек компоненттері.

Өнеркәсіптік және муниципалдық жобалар

Жабдықтардың тіректері, фотоэлектрлік құрылымдар, коммуналдық болат бұйымдары, көлік жабдықтарының құрамдас бөліктері, гильзалар және басқа да дайындалған құрылымдар.

Таңдау нұсқаулығы

Кәдімгі құрылымдық жұмыс үшін 20 # ыстық илектелген жіксіз көміртекті болаттан жасалған құрылымдық түтік көбінесе жобалық жүктеме мен қолданылатын стандартқа сай болған кезде жеткілікті.

Жеңдер және дәл бөлшектер сияқты өңделген құрамдас бөліктер үшін 20# немесе 45# суық тартылған түтік өлшемді бақылауды және бет сапасын жақсартуды қамтамасыз етеді.

Жоғары құрылымдық беріктік қажет болған жағдайда Q355B қарастырылуы мүмкін. Беріктілігі жоғары механикалық құрамдас бөліктер үшін 27SiMn немесе 40Cr бөлшектер дизайнына және термиялық өңдеу талаптарына байланысты қолайлырақ болуы мүмкін.

Сыртқы қолданбалар үшін қосымша коррозиядан қорғауды қамтамасыз ету үшін негізгі түтікке бояу немесе ыстық мырышпен қаптауға болады.

Қолданбаның маңызды айырмашылығы

GB/T 8162 құрылымдық түтік стандарты болып табылады. It should not be selected simply as a lower-cost substitute for a pipe specified for pressure or fluid service.

Суды, мұнайды, газды және басқа сұйықтықтарды тасымалдау үшін қолданылатын сұйықтыққа қызмет көрсету стандарты жобалық талаптардан расталуы керек. GB/T 8163-2018 - сұйық қызмет көрсетуге арналған жіксіз болат құбырларға арналған қытай стандарты.

Дәл осындай принцип қазандыққа, жоғары температураға және басқа да арнайы қызметке арналған қолданбаларға қолданылады: құбыр стандарты жабдық пен жобаның спецификациясына сәйкес келуі керек.

Өңдеу және жеткізу

Біз түтіктерді белгіленген ұзындықтарда жеткізе аламыз немесе жөнелтуден бұрын қажетті өлшемдерге кесеміз. Қолжетімді өңдеуге шеттерін қаптау, фаскаларды кесу, кесу, бұрау, бұрғылау, бояу, тотты кетіру және ыстық мырышпен қаптау кіреді.

Экспорттық тапсырыстар үшін түтіктерді болат белдіктермен біріктіруге және ұштарын соққыдан және ластанудан қорғауға болады. Қаптаманы контейнерді тиеу, теңіз арқылы тасымалдау және тағайындалған жерге қойылатын талаптарды реттеуге болады.

Сапаны бақылау

Тексеру химиялық құрамды, механикалық қасиеттерді, өлшемді тексерулерді, бетті тексеруді және таңдалған стандарт немесе сатып алу спецификациясы талап ететін басқа сынақтарды қамтуы мүмкін.

Жобалық тапсырыстар үшін тексеру құжаттары және қажет болған жағдайда SGS, BV немесе TÜV сияқты үшінші тарап инспекциясын ұйымдастыруға болады.

Сатып алу туралы ақпарат

Баға ұсынысы үшін қажетті стандартты, материалдың түрін, сыртқы диаметрін, қабырға қалыңдығын, ұзындығын, мөлшерін және өңдеу талаптарын көрсетіңіз.

Теңшелген тапсырыстар үшін сызбалар немесе өлшемдік рұқсаттар түтік дайын құрамдасқа өңделген кезде пайдалы болады. Аралас өлшемді тапсырыстарды, сынақ мөлшерлерін және үлкенірек инженерлік тапсырыстарды да талқылауға болады.

Жиі қойылатын сұрақтар

1-сұрақ: GB/T 8162 жіксіз көміртекті болат құрылымдық түтік не үшін пайдаланылады?

GB/T 8162 құрылымдық мақсаттарға арналған жіксіз болат құбырларды қамтиды. Типтік қолданбаларға болат конструкциялар, жабдықтың жақтаулары, машина құрамдас бөліктері және конструкция арнайы сұйықтық қызметі немесе қазандық құбырының спецификациясын қажет етпейтін басқа жалпы инженерлік мақсаттарды қамтиды.

2-сұрақ: Ыстық илектелген немесе суық тартылған жіксіз түтікті таңдау керек пе?

Үлкенірек диаметрлер, ауыр қабырғалар және стандартты рұқсат етілген рұқсат етілген жалпы құрылымдық қолданбалар үшін ыстық прокатты таңдаңыз. Неғұрлым тығыз өлшемдер, тегіс беттер немесе жақсы өңдеу өнімділігі қажет болғанда, салқын сызуды таңдаңыз.

3-сұрақ: 20#, 45# және Q355B арасында қалай таңдауға болады?

20# әдетте жалпы құрылымдық және механикалық жұмыстар үшін қолданылады. 45# білік пен жеңдер сияқты беріктігі жоғары өңделген бөлшектер үшін қолайлы. Q355B әдетте жоғары құрылымдық беріктік қажет болғанда қарастырылады. Соңғы таңдау құрамдас дизайнға және қолданылатын материал сипаттамасына сәйкес болуы керек.

4-сұрақ: Құрылымдық жіксіз құбырды су немесе газ құбырлары үшін пайдалануға болады ма?

Көлемі қолайлы болғандықтан ғана емес. Өтініш қолданыстағы сұйықтыққа қызмет көрсету стандартына және дизайн талаптарына сәйкес келуі керек. Сұйықтыққа қызмет көрсететін қолданбалар үшін GB/T 8163 көрсетілген жерде қарастырылуы керек.

5-сұрақ: Жеткізу алдында кесуді және мырыштауды қамтамасыз ете аласыз ба?

Иә. Бекітілген ұзындықты кесу, кесу, кесу, бұрандалау, бұрғылау, бояу және ыстық мырыштау тапсырыс талаптарына сәйкес ұйымдастырылуы мүмкін.
