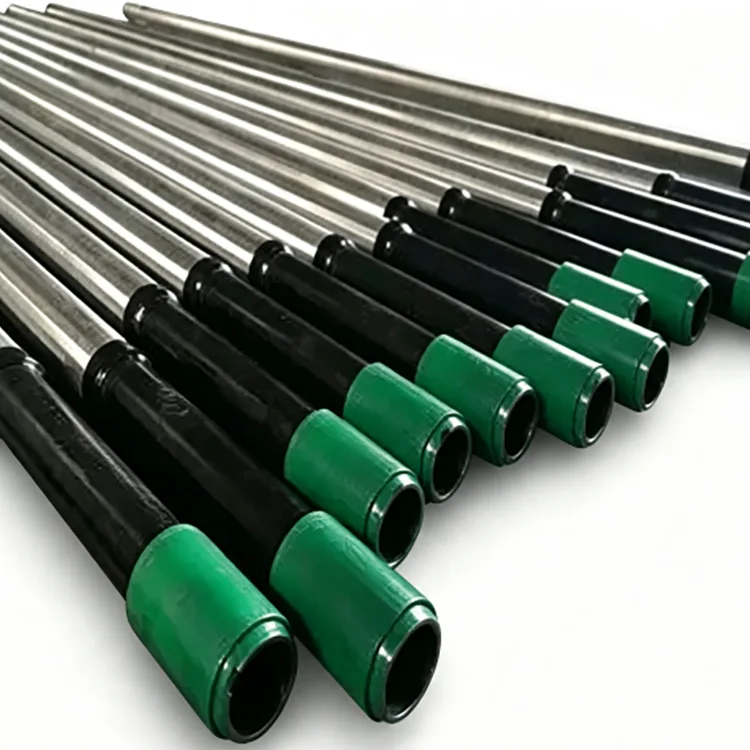

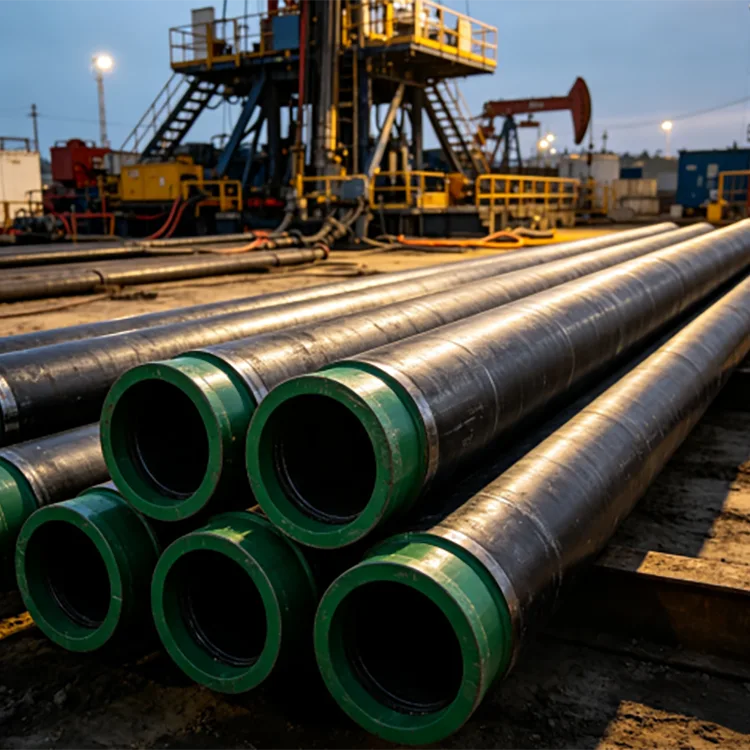

Мұнай кәсіпшілігінің жіксіз қаптама құбыры бұрғыланған ұңғымаға орнатылады, содан кейін орнына цементтеледі. Өндірілген сұйықтықтарды тасымалдау үшін әдетте корпустың ішіне орналастырылатын құбырлардан айырмашылығы, қаптама ұңғыма құрылымының бір бөлігі болып қалады және қабат қысымынан, цементтеуден, бұрғылаудан және өндірістік операциялардан түсетін жүктемелерге төтеп беруі керек.
Мұнай кәсіпшілігі тапсырыстары үшін сорт, сыртқы диаметр, қабырға қалыңдығы, қосылым, ұзындық және тексеру талаптары бірге көрсетілуі керек. Корпустың өнімділігін тек болат сыныбына қарап бағалау мүмкін емес.
API 5CT мұнай және газ ұңғымаларында қолданылатын қаптамалар мен құбырларға арналған негізгі халықаралық сипаттама болып табылады. API 5CT соңғы шығарылымы 2025 жылы жарияланған қосымшасы бар 11-ші басылым болып табылады.
Қытайлық жобалар үшін GB/T 19830-2023 мұнай және газ ұңғымалары үшін қаптама немесе құбыр ретінде пайдаланылатын болат құбырларға арналған қазіргі ұлттық стандарт болып табылады. Ол 2024 жылдың 1 наурызында күшіне енді және GB/T 19830-2017 ауыстырды.
|
Элемент |
Әдеттегі жабдықтау ауқымы |
|
Стандарттар |
API 5CT / GB/T 19830-2023 |
|
Жалпы бағалар |
J55, K55, N80, L80, P110, Q125 |
|
Номиналды сыртқы диаметрі |
114,3–508 мм (4½–20 дюйм) |
|
Қабырғасының қалыңдығы |
5,21–16,13 мм және жобаға қатысты |
|
Өндіріс |
Жіксіз ыстық илектелген, дайын және бұрандалы |
|
Байланыс |
API ағынының түрлері және көрсетілген премиум қосылымдары |
|
Ұзындығы |
R1 / R2 / R3 тапсырыс талаптарына сәйкес |
Корпустың нақты өлшемі мен өнімділік рейтингі тек ұңғыманың тереңдігінен емес, ұңғыма бағдарламасынан, қаптаманың конструкциясынан және қолданылатын стандарттан таңдалуы керек.
J55 және K55 әдетте ұңғыма жағдайлары беріктігі жоғары сорттарды қажет етпейтін кәдімгі қаптамалар үшін қолданылады. K55 J55-ке қарағанда жоғары белгіленген аққыштық шегін қамтамасыз етеді және дизайн оны талап еткенде таңдалуы мүмкін.
N80 кәдімгі тәтті қызмет көрсету ұңғымалары үшін жоғары беріктік қажет болған жағдайда қолданылады. N80 қышқыл қызмет көрсету жағдайларына автоматты түрде жарамды ретінде қарастырылмауы керек.
L80 бақыланатын қаттылық пен қышқылға қызмет көрсету талаптары көрсетілген жерлерде кеңінен қолданылады. Дәл L80 сыныбы мен біліктілік талаптары сатып алу спецификациясынан расталуы керек.
P110 конструкциясы жоғары беріктік дәрежесін талап ететін тереңірек немесе жоғары жүктемелі ұңғымаларды қоса, талап етілетін корпус конструкциялары үшін жоғары беріктікті қамтамасыз етеді.
Q125 беріктігі жоғары қаптаманы қолдану үшін қолданылады. Бұл әр ұңғымадағы P110 орнына жай ғана алмастырғыш емес; құлау, жарылу, осьтік жүктеме, температура және қосылым өнімділігі әлі де тексерілуі керек.
Практикалық қаптаманы таңдау реті:
Ұңғыманың тереңдігі мен жүктемесі → қабат қысымы → коррозия жағдайлары → қаптама өлшемі → қабырға қалыңдығы → болат маркасы → қосылу түрі → ұзындық және тексеру талаптары.
Тереңірек ұңғыма автоматты түрде болаттың ең жоғары маркасын қажет етпейді. Нақты бұрғылау, цементтеу және өндіру жағдайларында қаптама тізбегі құлау, жарылу және осьтік жүктемелерге тексерілуі керек.
Құрамында H₂S бар ұңғымалар үшін материалды таңдау сульфидтік кернеудің крекингке төзімділігіне және қаттылықты бақылауға ерекше назар аударуды қажет етеді. Беріктігі жоғары стандартты сортты оның көрсетілген қышқыл-қызмет ортасына жарамдылығын тексермей жаңартуға немесе ауыстыруға болмайды.
CO₂, хлорид және басқа коррозиялық жағдайлар үшін таңдау коррозияға төзімді қорытпаларды немесе кәдімгі қаптама сорттарына қосымша басқа шараларды қажет етуі мүмкін. Нақты температура, қысым, сұйықтық құрамы және судың химиясы техникалық сипаттамаға енгізілуі керек.
Қосылым Мұнай кәсіпшілігінің жіксіз қаптама құбырлар жүйесінің бір бөлігі болып табылады, бұл жай ғана аяқтау опциясы емес.
STC әдетте қысқа бұрандалы және муфта қолданбаларымен байланысты, мұнда ұңғыманың шарттары мен дизайны кәдімгі қосылуға мүмкіндік береді.
LTC ұзағырақ бұрандалы қосылуды қамтамасыз етеді және кәдімгі қаптама қолданбаларының кең ауқымында қолданылады.
BTC тірек жіп профилін пайдаланады және қосылымның жоғары жүктеме сыйымдылығын қажет ететін жерлерде кеңінен қолданылады.
Көлденең ұңғымалар, жоғары қысымды газ ұңғымалары, үлкен ығысуы бар ұңғымалар және басқа да талап етілетін қолданбалар үшін, герметика мен механикалық өнімділікті жақсарту үшін жоғары сапалы қосылымдар белгіленуі мүмкін. VAM, FOX және басқа меншікті қосылымдар тек тұтынушы көрсеткен қосылым дизайнына немесе лицензия талаптарына сәйкес жеткізілуі керек.
Корпус әдетте API диапазонының ұзындықтарында жеткізіледі:
|
Ауқым |
Ұзындығы |
|
R1 |
6,10–7,62 м |
|
R2 |
8,53–10,36 м |
|
R3 |
10,36–13,72 м |
Нақты диапазон мен ұзындық талаптары қолданыстағы API 5CT кестелеріне және сатып алу спецификациясына сәйкес болуы керек. Ұзын қосылыстар қаптама жолындағы қосылымдардың санын азайтуы мүмкін, бірақ тасымалдау және өңдеу талаптарын да ескеру қажет.
Жоғарғы ұңғыма оқпанын қолдау, қабаттарды оқшаулау және кейінгі бұрғылау учаскелерінің негізін қамтамасыз ету үшін қолданылады.
Өндірістік интервал арқылы орнатылады және ұңғыманың соңғы құрылымының бөлігі ретінде пайдаланылады.
Күйреу, жарылу және осьтік жүктемелер талап етілетін жерлерде беріктігі жоғары сорттарды және қолайлы қабырға қалыңдығын таңдауға болады.
Корпусты таңдауда кәдімгі корпус дизайнына қосымша иілу, айналу моменті, кедергі, қосылым өнімділігі және гидравликалық сыну жүктемелері ескерілуі керек.
Жіксіз қаптама болат дайындамадан ыстық илектеу немесе тесу процестері арқылы жасалады, содан кейін белгіленген стандартқа сәйкес өңдеу, өлшемді тексеру және жіптерді өңдеу.
Инспекцияға химиялық құрам, созылу қасиеттері, қолданылса қаттылық, өлшемдік тексерулер, дрейфтік бақылау, гидростатикалық сынау және қолданыстағы спецификация мен сатып алу тапсырысында талап етілетін бұзылмайтын бақылау кіруі мүмкін.
Жіптің өлшемдері мен өлшеуіштері де маңызды, себебі қосылым өнімділігі дәл өңдеуге, өлшеуге және муфтаның сәйкестігіне байланысты.

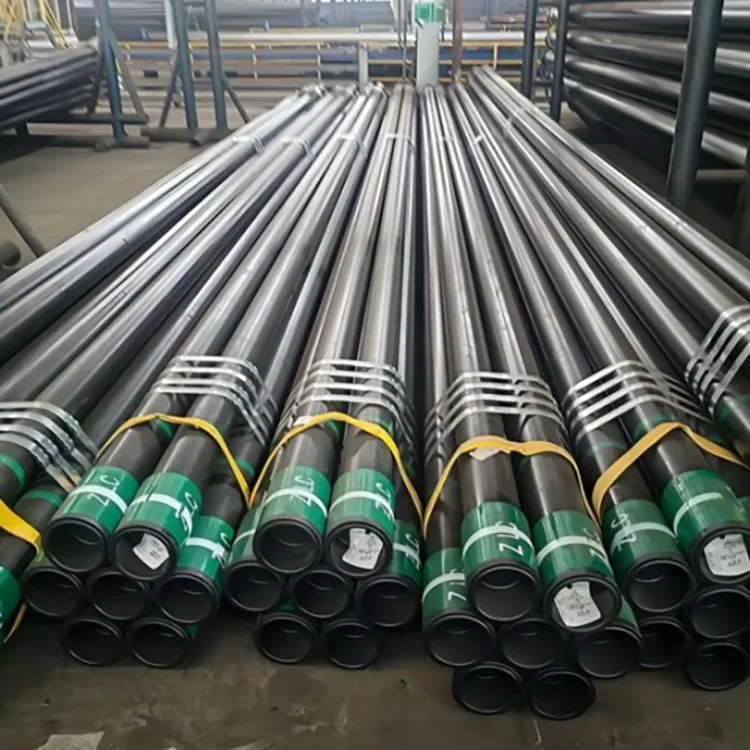

Біз корпусты қажетті болат маркасына, сыртқы диаметріне, қабырға қалыңдығына, жіп түріне және ұзындығына сәйкес жеткізе аламыз. Бұрандалы және біріктірілген бұйымдарды көрсетілген қосылымға сәйкес дайындауға болады.

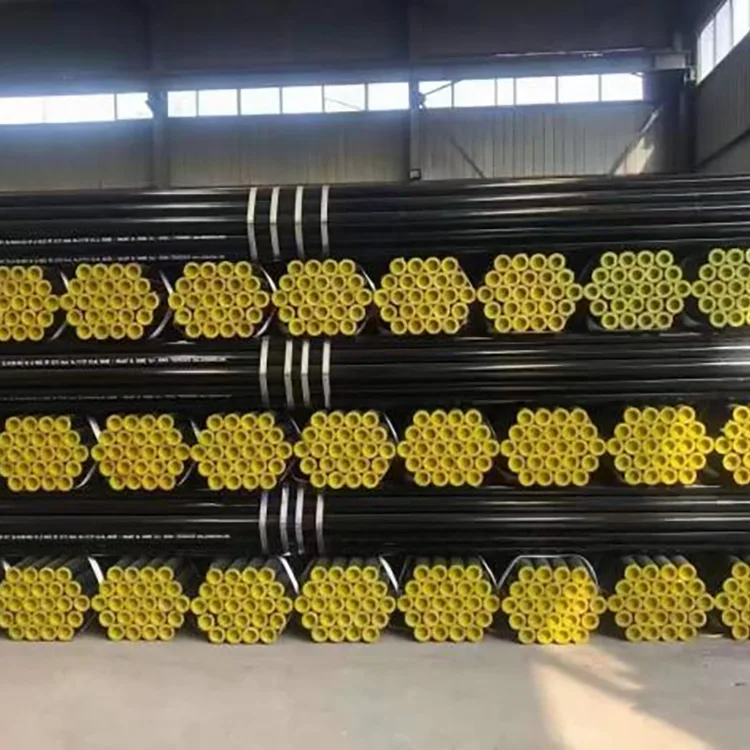

Экспорттық тапсырыстар үшін қаптаманы контейнерлік немесе үзіліссіз тасымалдау үшін буып-түйуге және буып-түйуге болады, қажет болған жағдайда жіп қорғауыштары мен ұштық қорғаныс қолданылады.
Жоба тапсырыстары сонымен қатар тұтынушы талаптарына сәйкес SGS, BV немесе TÜV сияқты тексеру құжаттарын және үшінші тараптың тексеру шараларын қамтуы мүмкін.
№ API 5CT тігіссіз және электр дәнекерленген қаптама өнімдерін қамтиды. Жоба арнайы біркелкі қаптаманы қажет еткенде, сатып алу спецификациясында өндіріс түрі анық көрсетілуі керек.
API 5CT халықаралық мұнай-газ жобаларында кеңінен қолданылады. Қытайдың ұлттық стандартты жобалары үшін GB/T 19830-2023 корпусқа немесе құбырларға арналған болат құбырларды жабатын ағымдағы стандарт болып табылады.
Таңдау корпустың конструкциялық жүктемелеріне және қызмет көрсету ортасына байланысты. J55 және K55 әдеттегі қолданбалар үшін ортақ; N80 және P110 жоғары беріктік береді; L80 әдетте қышқыл-қызмет талаптары қолданылатын жерде көрсетіледі; Q125 беріктігі жоғары қолданбалар үшін қолданылады. Түпкілікті таңдау ұңғыманың дизайны мен қолданылатын спецификацияға негізделуі керек.
H₂S қызметі үшін тек беріктігіне қарай қаптаманы таңдамаңыз. Қышқыл-қызмет жарамдылығы сортына, қаттылығына, материал жағдайына және қоршаған ортаның талаптарына байланысты. Корпус қолданыстағы қышқыл-қызмет талаптарына сәйкес нақтылануы керек.
Ұңғыманың оқпанын қолдау және оқшаулау үшін қаптама орнатылады және цементтеледі. Өндірілген сұйықтықтарды тасымалдау үшін түтік корпустың ішіне орналастырылған. Бұрғылау құбыры бұрғылау кезінде пайдаланылады және бұрғылау операциясынан кейін жойылады.
Иә. Корпус API арнасының белгіленген түрлерімен немесе жобада көрсетілген премиум қосылымдарымен, муфталармен, жіп қорғауыштарымен және қажетті тексеру құжаттамасымен қамтамасыз етілуі мүмкін.
