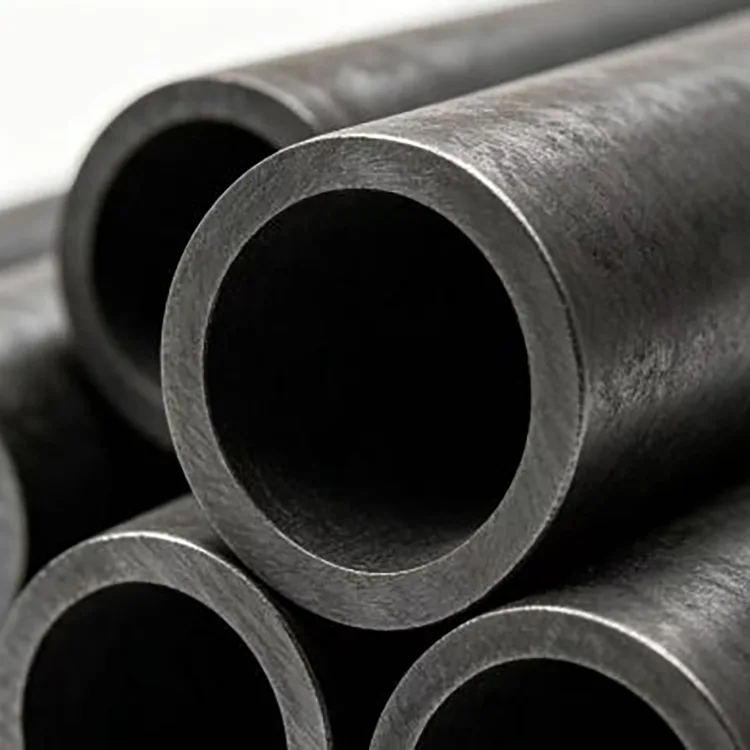

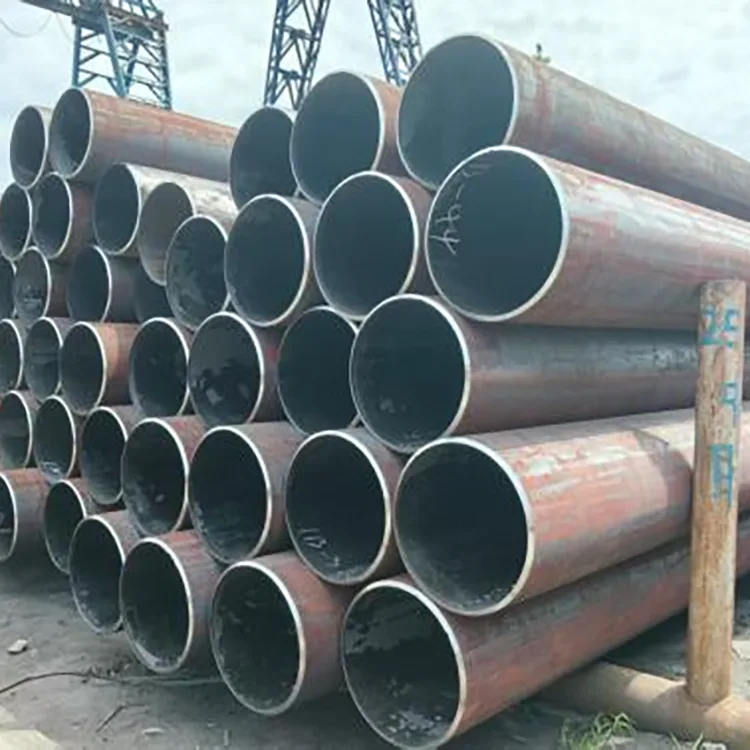

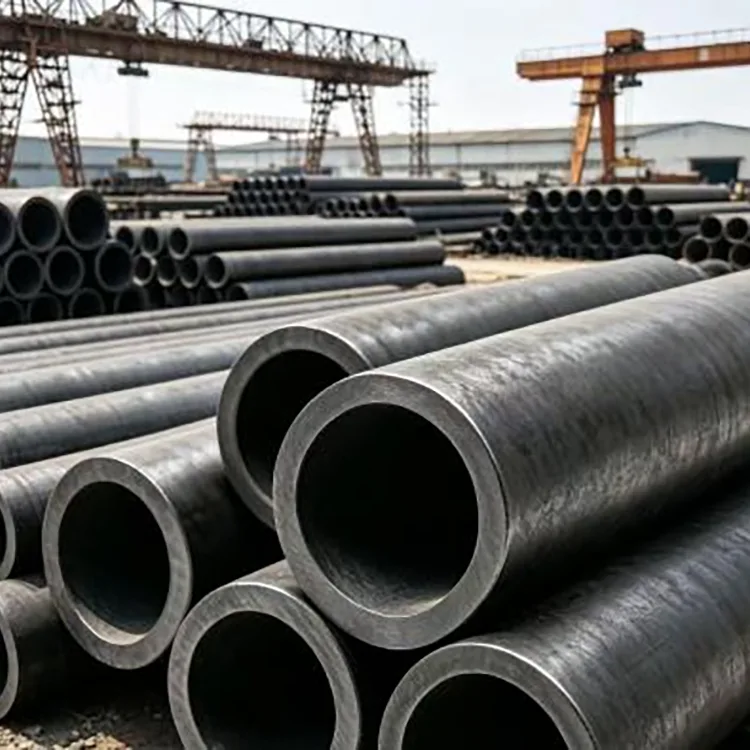

Жоғары температуралы жіксіз көміртекті болат құбыр

Жоғары температуралы құбырларды тек құбыр өлшемі бойынша таңдау мүмкін емес. Жұмыс температурасы, қысым, қызмет көрсету ортасы, жұмыс уақыты және материал дәрежесі құбырдан талап етілетін өнімділікке әсер етеді. Бұл жоғары температуралы жіксіз көміртекті болат құбыры қарапайым көміртекті болат құбырлар жеткілікті ұзақ мерзімді тұрақтылықты қамтамасыз етпеуі мүмкін жоғары температура мен жоғары қысымды қолданбаларға арналған.

Құбыр тігіссіз болат құбырларды өндіру технологиясын қолдана отырып дайындалады, бұл құбырға бойлық дәнекерленген тігіссіз үздіксіз құрылым береді. Бақыланатын қыздыру, тесу, илемдеу, мөлшерлеу, салқындату және түзету құбырдың тығыз және біркелкі қабырғасын сақтауға көмектеседі. Дайын құбыр жоғары температуралы буға, ыстық суға және технологиялық сұйықтықтарға жарамды, әр түрлі орнату талаптары үшін өңдеу опциялары қол жетімді.

Жоғары температура жағдайларындағы өнімділік

Ұзақ уақыт бойы жылуға әсер ету көміртекті болат құбырларының өлшемдік тұрақтылығын жоғалтуына немесе материал мен жұмыс шарттары дұрыс сәйкес келмегенде деформацияның дамуына әкелуі мүмкін. Осы себепті құбыр жалпы мақсаттағы жіксіз құбыр ретінде қарастырылмай, белгілі бір температура мен қысым шегінде жобаланған.

Жоғары температураның сусылуына төзімділік

425°C температурада үздіксіз қызмет көрсету кезінде құбыр тұрақты өлшемдерді сақтауға және пластикалық деформацияға және диаметрдің кеңеюіне қарсы тұруға арналған. Бұл әсіресе ұзақ жұмыс уақытында жоғары температурада қалатын құбырлар үшін өте маңызды.

Термиялық шаршауға төзімділік

Өнеркәсіптік құбырлар тұрақты температура емес, қайталап қыздыру және салқындату болуы мүмкін. Құбыр термиялық циклге төтеп беруге және температураның бірнеше рет өзгеруіне байланысты крекинг қаупін азайтуға арналған.

Жоғары температура және қысым өнімділігі

Номиналды жоғары температура қысымы 425°С тұрақты температурада 10 МПа құрайды. Нақты жоба үшін қысым қуатын құбыр өлшеміне, қабырға қалыңдығына, материал дәрежесіне, дизайн температурасына және қолданыстағы инженерлік кодқа сәйкес тексеру керек.

Біркелкі материал құрылымы

Бақыланатын көміртекті болаттан жасалған шикізатты пайдалану және жіксіз өндіріс материалдың тұрақты үздіксіздігі бар тығыз құбыр қабырғасын қамтамасыз етуге көмектеседі. Бұл локализацияланған ақаулар тұрақты температура мен қысым кезінде мәселеге айналуы мүмкін қолданбалар үшін маңызды.

Негізгі техникалық сипаттамалар

Материал және стандартты таңдау

Дұрыс материал нақты жұмыс температурасына және қызмет көрсету шарттарына байланысты. Құбырдың номиналды өлшемдері бірдей болғандықтан, әртүрлі сорттарды жай ғана ауыстыруға болмайды.

350°C дейін

Орташа және төмен қысымды бу, жылу тасымалдағыш май және ыстық су құбырлары үшін GB 3087 стандартына сәйкес 20G жіксіз болат құбыр жеткізілетін таңдау схемасында қолайлы нұсқа болып табылады.

ASTM A106 Gr.B балама ретінде пайдаланылуы мүмкін.

GB/T 8163 20# сақтықпен қарастырылуы керек және жоғары температурада қызмет көрсетуді талап етпей, төмен қысымды, маңызды емес тармақтық желілерге арналған.

350–425°C

Ұзақ мерзімді үздіксіз жоғары температуралы бу қызметі үшін жоба дизайнына сәйкес GB 3087 немесе ASTM A106 Gr.B сәйкес 20G пайдаланыңыз.

Бұл температура диапазоны үшін материалдың құжаттамасында жобада көрсетілген талап етілетін жоғары температураның механикалық қасиеттері мен бұзылмайтын сынақ жазбалары болуы керек.

Кәдімгі GB/T 8163 20# сатып алу құнын азайту үшін жоғары температурада белгіленген құбырды алмастыруға болмайды.

425–450°C

Бұл температура диапазонында көміртекті болат құбыры тек қысқа мерзімді немесе үзіліспен қызмет көрсету үшін қарастырылуы керек.

Көміртекті болат уақытша пайдаланылған жерлерде сусылуды бағалау қажет және тексеру аралықтары қысқартылуы керек. Ресми инженерлік дизайн үшін хром-молибден легирленген болатқа артықшылық беріледі.

450°C жоғары

Көміртекті болаттан жасалған жіксіз құбырды 450°C-тан жоғары ұзақ мерзімді пайдалану үшін пайдалануға болмайды.

Берілген таңдау жөніндегі нұсқаулық ыстыққа төзімді легирленген болатты ұсынады, мысалы:

● 15CrMoG — 510°C дейін

● 12Cr1MoVG — 570°C дейін

Соңғы материалды таңдау нақты инженерлік дизайнға, жұмыс жағдайларына және қолданыстағы стандарттарға сәйкес болуы керек.

Қайда қолданылады

Бұл құбыр негізінен температура мен қысым ұзақ уақыт бойы сақталатын жүйелерде қолданылады.

Типтік қолданбаларға мыналар жатады:

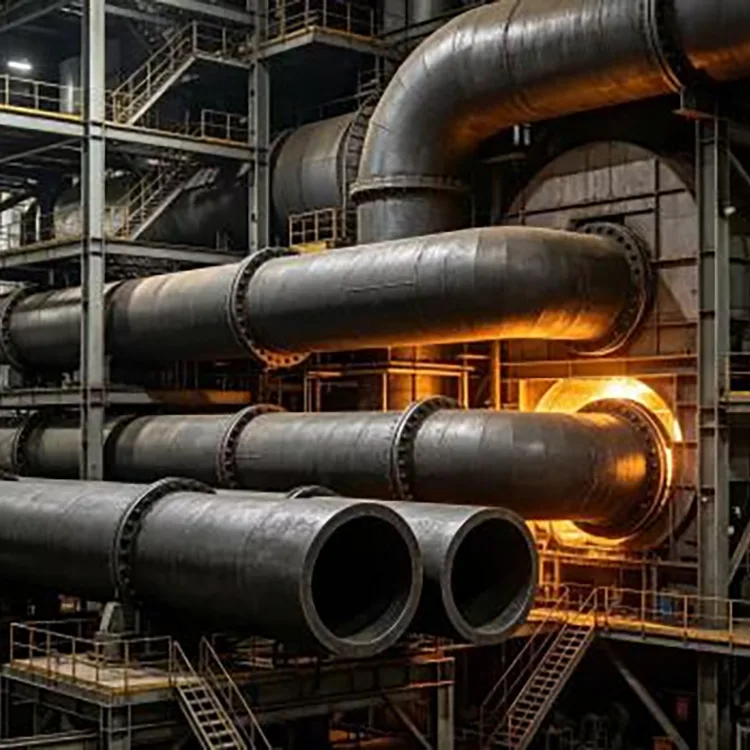

Электр энергиясын өндіру

Ыстық су немесе бу бақыланатын жұмыс жағдайында тасымалданатын электр станциясының қазандықтары мен басқа да жылу энергетикалық жабдықтарының айналасындағы қосалқы құбырлар үшін қолданылады.

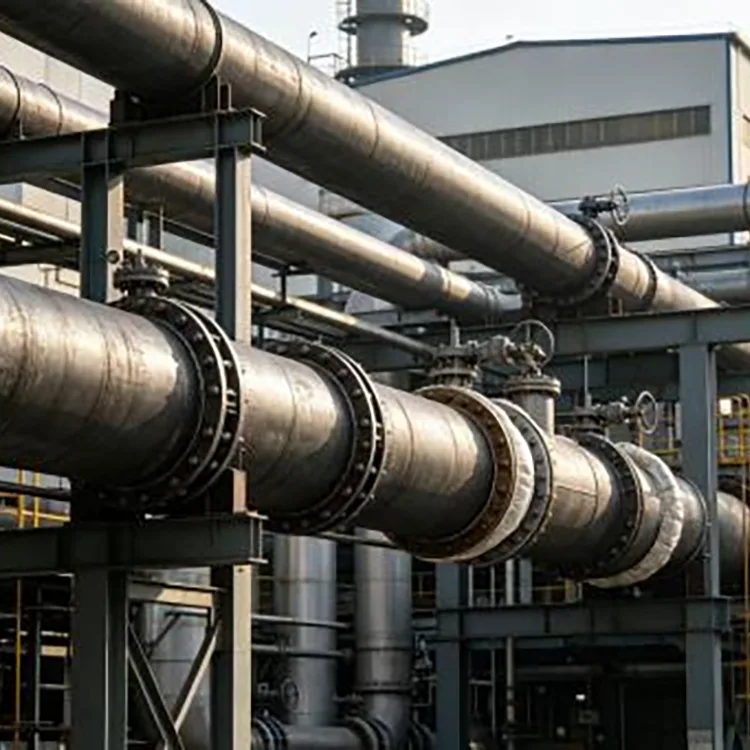

Өнеркәсіптік бу құбырлары

Технологиялық бу желілерін және тірек құбырларды қоса алғанда, өнеркәсіптік кәсіпорындарда жоғары температуралы буды беру үшін қолайлы.

Химиялық процесс құбырлары

Таңдалған көміртекті болат маркасы жұмыс температурасына, қысымына және ортасына сәйкес келетін жоғары температуралы технологиялық сұйықтықтар үшін қолданылады.

Қалдық жылуды қалпына келтіру

Технологиялық жабдық арасында ыстық сұйықтықтарды немесе буды тасымалдау қажет болатын қалдық жылуды қалпына келтіру жүйелерінде қолданылады.

Жылу алмасу жабдықтары

Жоғары температуралы жылу алмастырғыштарға және тиісті жылу жабдықтарына қосылған құбырлар үшін қолданылады.

Қолданбау керек қолданбалар

Дұрыс таңдау сонымен қатар құбырды қашан қолдануға болмайтынын білуді білдіреді.

Бұл өнім ұсынылмайды:

● Қатты коррозиялық қышқыл немесе сілтілі орта

● 450°C жоғары ұзақ мерзімді қызмет көрсету

● Төмен температуралы құбырлардың арнайы сорттарын талап ететін төмен температура/жоғары қысым жағдайлары

Арнайы орталар немесе экстремалды температуралар үшін көміртекті болат ерітіндісін жарамсыз қолдануға мәжбүрлеудің орнына материалды қайта бағалау керек.

Өндірістік процесс

Жоғары температуралы құбырлар үшін өндірісті бақылау соңғы өлшемдік және механикалық өнімділікпен тығыз байланысты. Rongheng жеткізу жүйесі жіксіз болат құбырларды өндіруді және өңдеуді қамтиды, дайын өнімді тексеру арқылы кіріс материалдан сапа тексеріледі.

Жалпы өндіріс бағыты мыналарды қамтиды:

Шикізатты тексеру → Жылыту → Пирсинг → Прокат → Өлшемді анықтау → Салқындату → Түзету → Кесу → Беттік тексеру → Қажет кезде бұзылмайтын бақылау → Қорытынды тексеру → Қаптау және жөнелту

Шикізат инспекциясы

Өндіріс алдында кіріс болат материалдары қажетті сортқа және сатып алу спецификациясына сәйкес тексеріледі. Материалдық құжаттама, химиялық құрамы және механикалық қасиеттері тапсырыс талаптарына сәйкес қаралады.

20G және ASTM A106 Gr.B сияқты көрсетілген сорттар үшін материал қолданыстағы стандартқа және жобалық құжаттамаға сәйкес келуі керек.

Жылыту және пирсинг

Дайындалған болат дайындаманы қажетті өңдеу температурасына дейін қыздырады және бастапқы қуыс бөлікті қалыптастыру үшін теседі. Жылытуды бақылау маңызды, себебі шамадан тыс немесе жеткіліксіз қыздыру кейінгі қалыптауға және құбырдың соңғы құрылымына әсер етуі мүмкін.

Домалау және мөлшерлеу

Қуыс қабық қажетті сыртқы диаметр мен қабырға қалыңдығын алу үшін илемдеу және мөлшерлеу сатыларынан өтеді.

Бұл кезеңдегі өлшемді бақылау мыналарға бағытталған:

● Сыртқы диаметрі

● Қабырғасының қалыңдығы

● Қабырғалардың біркелкілігі

● Құбыр ұзындығы

● Түзулік

Салқындату және түзету

Қалыптағаннан кейін құбыр өлшемдерін тұрақтандыру үшін бақыланатын салқындату және түзету қолданылады. Түтік құбырды соңғы өңдеуге дейін тексереді.

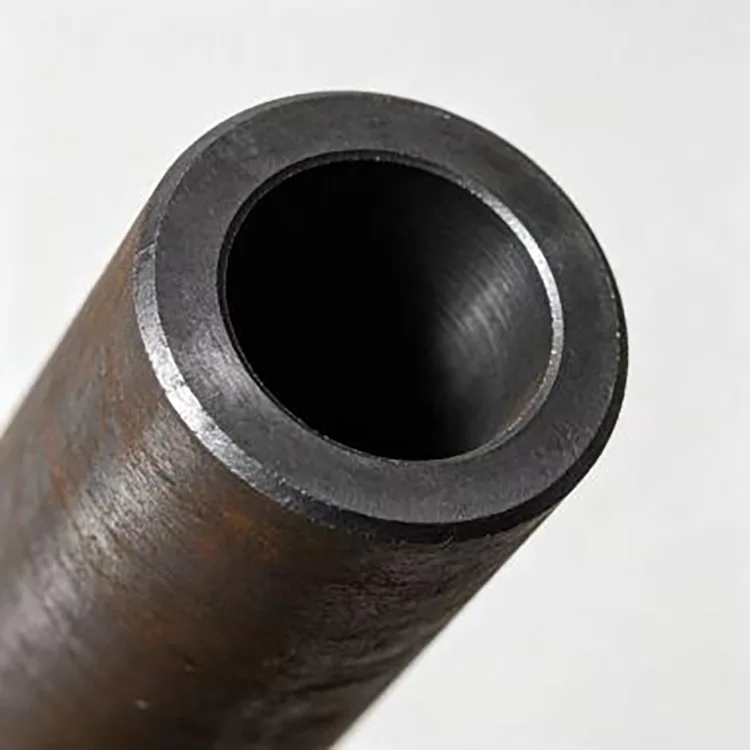

Кесу және аяқтауды дайындау

Құбыр қажетті ұзындықтарда жеткізілуі мүмкін. Бекітілген ұзындықты кесуді, құбырдың шеттерін кесуді және ішкі қабырғаны жылтыратуды расталған тапсырыс сипаттамасына сәйкес ұйымдастыруға болады.

Зауыттық сапаны бақылау

Жоғары температура құбырлары жиі істен шыққан бөлікті ауыстыру жабдықты өшіруді білдіретін жүйелерде орнатылады. Осы себепті сапаны бақылау сыртқы түрі мен өлшемді тексеруден гөрі көбірек қамтуы керек.

Rongheng тексеру процесі мыналарды қамтуы мүмкін:

Материалды тексеру

Болат маркасы, материалдың құжаттамасы және қажетті химиялық және механикалық қасиеттері сатып алу спецификациясына сәйкес тексеріледі.

Өлшемді тексеру

Дайын құбырдың келісілген талаптарға сәйкестігін растау үшін сыртқы диаметрі, қабырғасының қалыңдығы, ұзындығы және түзулігі тексеріледі.

Жер бетін тексеру

Құбырдың беті көрінетін ақауларға, шамадан тыс тотығуға және кейінгі пайдалану немесе өңдеуге әсер етуі мүмкін басқа жағдайларға тексеріледі.

Бұзбайтын сынақ

Тапсырыс немесе инженерлік жоба талап етсе, визуалды бақылау арқылы расталмайтын ішкі үзілістерді анықтау үшін бұзбайтын сынақты ұйымдастыруға болады.

Соңғы топтаманы тексеру

Дайын құбырлар орау алдында спецификация және өндірістік партия бойынша тексеріледі. Саны, өлшемдері, таңбалары және қажетті тексеру құжаттары жөнелту алдында расталады.

Жоба тапсырыстары үшін топтаманың сәйкестігі

Инженерлік жобалар үшін бірінші жөнелтуде дұрыс спецификацияны алу жеткіліксіз. Егер жоба бірнеше топтаманы қажет етсе, жөнелтулер арасындағы айырмашылықтар орнату және сайтты қабылдау кезінде қиындықтар тудыруы мүмкін.

Rongheng расталған тапсырыс талаптарына сәйкес өндіріс пен тексеруді ұйымдастырады. Қайталап сатып алу үшін материалдың бастапқы сорты, өлшемдері, өңдеу талаптары және тексеру шарттары кейінгі партиялар үшін анықтама ретінде пайдаланылуы мүмкін.

Бұл тәсіл, әсіресе, бірдей құбыр спецификациясының бірнеше жеткізілімін қажет ететін жобалар үшін пайдалы.

Өңдеу және тапсырыс беру

Әртүрлі орнату алаңдары әртүрлі құбыр ұзындығы мен аяқталу шарттарын талап етеді. Rongheng расталған сызбалар немесе техникалық сипаттамалар негізінде одан әрі өңдеуді ұйымдастыра алады.

Қолжетімді өңдеу мыналарды қамтиды:

● Бекітілген ұзындықты кесу

● Құбырдың шеттерін кесу

● Ішкі қабырғаларды жылтырату

● Басқа келісілген өңдеу талаптары

Жаппай инженерлік тапсырыстар үшін сатып алушылар баға ұсынысы алдында құбырдың қажетті сыныбын, өлшемін, қабырғасының қалыңдығын, ұзындығын, жұмыс температурасын, жұмыс қысымын, қызмет көрсету ортасын және тексеру талаптарын қамтамасыз етуі керек.

Бұл тек диаметрі мен қабырғасының қалыңдығына сәйкес баға берудің орнына құбыр сипаттамасын нақты қолданумен сәйкестендіруге мүмкіндік береді.

Сатып алушылар тапсырыс бермес бұрын нені растауы керек

Жоғары температурада қызмет көрсету үшін сатып алу алдында келесі ақпаратты растау керек:

Жабдықтау және жеткізу

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. компаниясы Tianjin Gefu Steel компаниясының халықаралық сатылым платформасы ретінде жұмыс істейді және негізгі болат өндіру және тарату аймағы Тяньцзинь қаласындағы Дацючжуан қаласындағы болат өндіру ресурстарымен жұмыс істейді.

Жеткізу ауқымы жіксіз болат құбырларды, дәнекерленген болат құбырларды, мырышталған құбырларды, болат профильдерді және фотоэлектрлік монтаждау өнімдерін қамтиды. Бұл компанияға стандартты болат құбырларды сатып алуды және белгіленген материалдар, өлшемдер, өңдеу және тексеру талаптарын қамтитын жобалық тапсырыстарды орындауға мүмкіндік береді.

Жаппай тапсырыстар үшін өндірісті жоспарлау құбырдың спецификациясына, санына, өңдеу талаптарына және жеткізу жоспарына сәйкес расталады. Мақсат – жеткізілген құбырды өндіруден бастап жөнелтуге дейін бекітілген сатып алу спецификациясына сәйкес ұстау.

Жиі қойылатын сұрақтар

1-сұрақ: Кәдімгі жіксіз көміртекті болат құбыр мен жоғары температуралы жіксіз көміртекті болат құбырдың айырмашылығы неде?

Негізгі айырмашылық құбырдың жіксіз болуы ғана емес. Ұзақ мерзімді жоғары температуралық қызмет материалдың сыныбын, өндіріс стандартын, механикалық қасиеттерін, жұмыс температурасын және қысымды бірге қарастыруды талап етеді. Жалпы мақсаттағы жіксіз құбыр автоматты түрде жоғары температурада үздіксіз қызмет көрсетуге жарамды деп есептелмеуі керек.

2-сұрақ: Бұл құбырды 400°C бу үшін пайдалануға болады ма?

Иә, GB 3087 немесе ASTM A106 Gr.B сәйкес 20G берілген таңдау схемасында 350–425°C үздіксіз жоғары температура диапазоны үшін қарастырылуы мүмкін. Соңғы таңдау сонымен қатар дизайн қысымын, қабырға қалыңдығын, жұмыс ұзақтығын және қолданылатын инженерлік талаптарды ескеруі керек.

3-сұрақ: Құбыр 425°C температурада 10 МПа-ға төтеп бере ала ма?

Көрсетілген жоғары температураның номиналды қысымы 425°C тұрақты температурада 10 МПа құрайды. Нақты жобалық жоба құбыр өлшемдеріне, материал дәрежесіне, дизайн коды мен жұмыс жағдайларына қатысты қысым талаптарын тексеруі керек.

4-сұрақ: Тұрақты ұзындықтағы жоғары температуралы жіксіз құбырларды жеткізе аласыз ба?

Иә. Бекітілген ұзындықты кесу расталған тапсырысқа сәйкес қол жетімді. Қажет болған жағдайда құбырдың шеттерін кесу және ішкі қабырғаларды жылтыратуды да ұйымдастыруға болады.

5-сұрақ: Бұзбайтын сынақ және тексеру құжаттарын ұсына аласыз ба?

Иә. Бұзбайтын бақылау және бақылау құжаттамасы тапсырыс пен жоба талаптарына сәйкес реттелуі мүмкін. Сатып алушылар өндіріс алдында қажетті тексеру деңгейін көрсетуі керек.

6-сұрақ: Баға ұсынысы үшін қандай ақпаратты беруім керек?

Ең пайдалы ақпарат материал дәрежесі, қолданылатын стандарт, сыртқы диаметрі, қабырға қалыңдығы, құбыр ұзындығы, жұмыс температурасы, жұмыс қысымы, қызмет көрсету ортасы, саны және тексеру талаптары. Қосымша өңдеу қажет болғанда сызбалар немесе жоба спецификациялары да берілуі мүмкін.

7-сұрақ: Бұл құбыр 450°C жоғары температураға жарамды ма?

Жоқ. 450°C жоғары ұзақ мерзімді жұмыс осы таңдау схемасында көміртекті болат құбыры үшін ұсынылған ауқымнан тыс. 15CrMoG немесе 12Cr1MoVG сияқты ыстыққа төзімді легирленген болат жоғары температурада қызмет көрсету үшін бағалануы керек.

8-сұрақ: Жоғары температура құбырларын қалай орнату керек?

Құбыр жүйесі термиялық кеңею үшін жеткілікті мүмкіндікті қажет етеді. Жоғары температуралы фланецтер мен қолайлы тығыздағыш материалдар таңдалуы керек, ал орнату кезінде суық құбырларды туралауға мәжбүрлемеу керек. Дұрыс орнату жұмыс кезінде термиялық кернеуді, деформацияны және ағып кетуді бақылауға көмектеседі.

9-сұрақ: Құбырды үздіксіз қызметте қанша уақыт пайдалануға болады?

Жеткізілген өнім спецификациясында ақаусыз үздіксіз жұмыс кезінде 8+ жыл қызмет ету мерзімі көрсетілген. Нақты қызмет ету мерзімі жұмыс температурасына, қысымға, ортаға, коррозия жағдайларына, термиялық циклге, орнатуға және техникалық қызмет көрсетуге байланысты, сондықтан күтілетін қызмет мерзімін анықтау алдында жоба жағдайларын бағалау керек.

Жобаны жеткізу үшін неге Rongheng таңдау керек?

Құбырдың бұл түрі үшін сатып алу туралы шешім әдетте тоннаға бағадан жоғары бағаға негізделеді. Материалдың сорты, температуралық рейтингі, қабырға қалыңдығы, тексеру талаптары, өңдеу және партияның консистенциясы құбырды дұрыс қабылдауға және орнатуға әсер етеді.

Rongheng Тяньцзиньдегі болат өндіру ресурстарын халықаралық жобаларды жеткізу тәжірибесімен біріктіреді, стандартты сипаттамаларға, сондай-ақ бекітілген ұзындықты кесуге, кесуге, жылтыратуға және басқа да расталған өңдеу талаптарын қолдайды.

Жоғары температура құбырының жобасы үшін сатып алушылар алдымен жұмыс температурасын, қысымын, ортасын және қажетті стандартты қамтамасыз ете алады. Содан кейін Rongheng қолда бар құбыр спецификациясын сатып алу талаптарына сәйкестендіріп, өндіріс алдында тиісті материалды, тексеру және жеткізу шарттарын растай алады.
