РонхенгжабдықтауСуық пішінді U-арнаөнеркәсіптік жабдық тіректеріне, құрылымдық жақтауларға, құбыр тіректеріне, ендірілген компоненттерге және басқа болат дайындауға арналған болат профильдері. Бөлме температурасында болат жолақты біртіндеп қалыптау арқылы жасалған бұл U-тәрізді секциялар сенімді, орнатуға дайын болат құрамдастарды қажет ететін жобалар үшін басқарылатын геометрияның, тиімді материалды пайдаланудың және теңшелетін өлшемдердің практикалық үйлесімін ұсынады.
Суық пішінделген U-канал - болат жолақты бөлме температурасында U-тәрізді көлденең қимаға бүгу арқылы жасалған болат профиль. Оның ашық геометриясы оны жабдық негіздеріне, бағыттаушы құрылымдарға, тірек рамаларына, қоршауларға және әртүрлі құрастырылған жинақтарға жарамды етеді. Ауыр әдеттегі бөлімдермен салыстырғанда, салқын пішінде жасалған профильдер олардың тағайындалған жүктемелері үшін дұрыс жобаланған кезде пайдалы беріктік пен салмақ арасындағы теңгерімді қамтамасыз ете алады. Rongheng Q235B және Q355B болат опцияларын, U80–U300 профиль өлшемдерін, қалыңдығы 0,8–3,0 мм және стандартты ұзындығы 6, 9 немесе 12 метрді өнім сипаттамаларына сәйкес ұсынады. Бұл нұсқаулық сатып алушыларға өз жобалары үшін дұрыс болат арнаны таңдауға көмектесу үшін өндіру әдістерін, практикалық артықшылықтарын, қолданбаларын, техникалық сипаттамаларын, сатып алу мәселелерін және техникалық қызмет көрсету талаптарын түсіндіреді.
1. Суық пішінді U-арна дегеніміз не?
2. Суық пішінді U-арна қалай жасалады?
3. Негізгі артықшылықтары қандай?
4. Суық пішінді U-арна қайда қолданылады?
5. Қандай техникалық сипаттамалар маңыздырақ?
6. Суық пішінделген U-канал және ыстықтай прокатталған арна болат
7. Дұрыс U-арнасын қалай таңдауға болады
8. Сапаны бақылау және техникалық қызмет көрсету

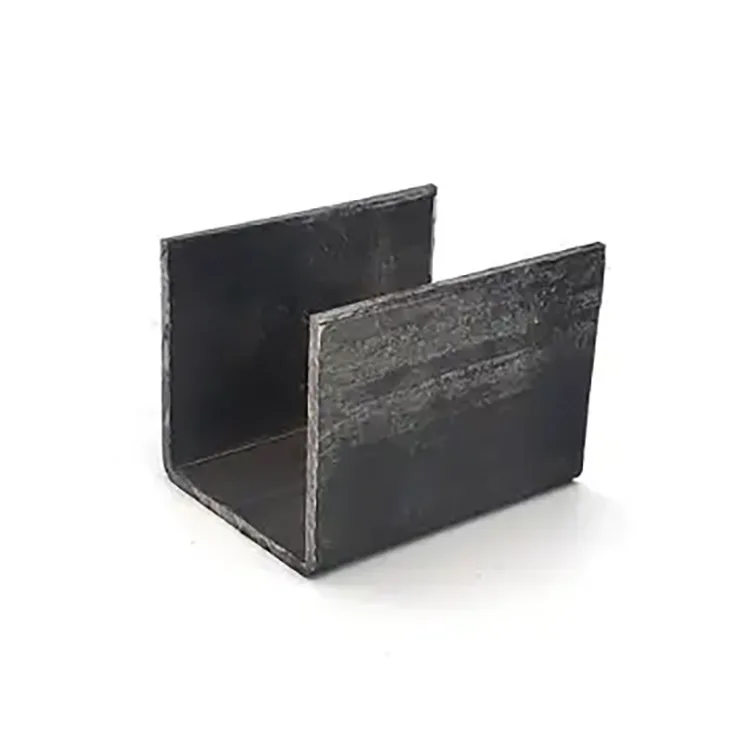

Суық пішінделген U-канал - орталық торы және бір бағытта созылған екі фланеці бар ашық болат секция. Бұл конфигурация U-тәрізді профильді жасайды, оны тірек құрылымдарға, монтаждық жинақтарға, жабдық жақтауларына және басқа дайындалған құрамдастарға біріктіруге болады.
Пішінін жоғары температурада илектеу арқылы алатын ыстықтай илектелген арналы болаттан айырмашылығы, салқын пішінделген U-каналы болат жолақты бөлме температурасында біртіндеп иілу арқылы жасалады. Бұл өндіру әдісі профиль өлшемдері мен фланец геометриясын арнайы қолданбаларға бейімдеуге мүмкіндік береді.
Суық пішінделген арналар, әсіресе, жоба салыстырмалы түрде жеңіл болат құрамдастарды, қайталанатын өлшемдерді және қарапайым дайындауды қажет еткенде пайдалы. Олардың өнімділігі болаттың маркасына, қалыңдығына, қима геометриясына, қосылым конструкциясына және қолданылатын жүктемелерге байланысты. Сондықтан қолайлы профильді таңдау оның сыртқы өлшемдерін салыстырудан гөрі көп нәрсені талап етеді.
Ронхенг жоба талаптарына сәйкес стандартты және теңшелген опциялары бар өнеркәсіптік және құрылымдық қолданбалар үшін суық пішінделген болат профильдерін ұсынады. Сатып алушылар қол жетімді техникалық сипаттамалар мен өңдеу қызметтерін бағалау үшін Cold-Formed U-Channel өнім ақпаратын қарап шыға алады.
Өндіріс процесі тегіс болат жолақты тұрақты ашық профильді профильге айналдыруға арналған. Өндіріс желісі мен тапсырыс талаптарына байланысты негізгі кезеңдерге әдетте материалды дайындау, қалыптау, өлшемді тексеру және әрлеу операциялары кіреді.
Өндіріс қажетті сортқа, қалыңдығына, механикалық қасиеттеріне және қолданылуына сәйкес таңдалған болат жолақтан басталады. Rongheng Q235B және Q355B осы өнім ассортименті үшін қол жетімді материал опцияларының тізімін береді.
Тиісті баға тек номиналды беріктік негізінде таңдалмай, қолданыстағы дизайн стандарты мен жобаның техникалық сипаттамаларына сәйкес расталуы керек.
Болат жолақ орталық торды және фланецтерді бірте-бірте жасайтын қалыптау орамдарының тізбегі арқылы өтеді. Прогрессивті қалыптау деформацияны бірнеше кезеңге таратады, бұл қажетті көлденең қима геометриясын орнатуға көмектеседі.
Орамды туралау, материалдың консистенциясы және құралдың күйі түзулікке, фланец бұрыштарына және өлшем біркелкілігіне әсер етуі мүмкін.
Қажетті профильді қалыптастырғаннан кейін оны белгіленген ұзындыққа кесуге болады. Тапсырысқа байланысты қосымша өңдеу алдын ала тесілген тесіктерді, ойықтарды және орнатуды жеңілдетуге арналған басқа теңшелген өлшемдерді қамтуы мүмкін.
Дайын бөлімдер келісілген сипаттамаларға сәйкес тексерілуі керек. Тиісті тексеру нүктелері тор өлшемдерін, фланец өлшемдерін, қалыңдығын, ұзындығын, түзулігін және көрінетін бет жағдайын қамтуы мүмкін.
Өндіріс алдында жеткізушімен, әсіресе қатаң өлшемдік төзімділік немесе құрылымдық сәйкестік талаптары бар жобалар үшін қолданылатын тексеру жоспары мен құжаттаманы растаңыз.
Суық қалыптау өндірушілерге кәдімгі ыстықтай илектеу арналары сияқты ыстық қалыптау жолын қолданбай болат жолақтан профильдер шығаруға мүмкіндік береді. Дизайн салыстырмалы түрде жұқа бөліктерге рұқсат беретін қолданбалар үшін бұл тәсіл құрамдас бөліктің салмағын және материалды тұтынуды азайтады.
Дегенмен, жұқа болат автоматты түрде үнемді емес. Түпкілікті жобада жүк көтергіштігі, жергілікті иілу, иілу, қосылу беріктігі және қажетті қызмет мерзімі ескерілуі керек.
Прогрессивті орамды қалыптастыру өндірістік кезеңдерде қайталанатын көлденең қима өлшемдерін қолдайды. Бірнеше арналар кронштейндермен, бекіткіштермен, монтаждау тақталарымен немесе басқа болат құрамдас бөліктермен туралануы қажет болғанда жүйелілік маңызды.
Өндіріс мердігерлері үшін өлшемдердің сәйкестігі құрастыру кезінде орнату қиындықтарын және қажетсіз түзетулерді азайтады.
Ашық U-тәрізді профиль орналастыру және қосылу үшін қол жетімді беттерді қамтамасыз етеді. Дизайнға байланысты оны кесуге, бұрғылауға, тесуге немесе дәнекерленген жинақтарға қосуға болады.
Алдын ала кесілген ұзындықтар мен дәл орналастырылған саңылаулар, сондай-ақ өндіруге дейін дайындау мәліметтері расталған жағдайда, орнату орнындағы кейбір қайталама өңдеуді азайтуы мүмкін.
Өнеркәсіптік жобалар бірдей өлшемді талаптарды сирек бөліседі. Реттелетін ұзындықтар, саңылаулардың орналасуы, ұяшықтары және стандартты емес өлшемдері арнаны белгілі бір тірек жақтауымен немесе жабдық жинағына сәйкестендіруге көмектеседі.
Сатып алушылар инженерлік сызбаларды немесе нақты өлшемді спецификацияларды қамтамасыз ету үшін берілген бөлімнің жоспарланған орнатуға сәйкес келуін қамтамасыз етуі керек.
Суық пішінделген болат оның геометриясы мен қалыңдығы жоспарланған жүктемелерге сәйкес келсе, беріктік пен салмақ арасындағы тиімді тепе-теңдікті ұсына алады. Құрылымның соңғы өнімділігі болат сыныбына байланысты емес: тордың тереңдігі, фланецтің ені, қалыңдығы, қолдау көрсетілмейтін ұзындық, тірек және қосылым бөлшектері - бәрі маңызды.
Жүк көтергіш қолданбалар үшін инженерлер өнімнің жалпы сипаттамасына сүйенбей, қолданыстағы дизайн стандартын пайдаланып бөлімді тексеруі керек.
Ашық профиль Cold-Formed U-каналын ішкі өнеркәсіптік және өндірістік қолданбалардың кең ауқымына қолайлы етеді.
Сыртқы қондырғылар, ылғалды орталар немесе коррозиялық заттарға ұшыраған орындар үшін сатып алушылар мырыштау, бояу немесе басқа қолайлы коррозиядан қорғау жүйесінің қажеттілігін бағалауы керек. Қапталмаған салқын пішінделген бөлікті ұзақ уақыт бойы сыртқы әсерге автоматты түрде жарамды деп санауға болмайды.
Дұрыс U-арнасын таңдау қол жетімді профиль ауқымын және нақты жұмыс жағдайларын нақты түсінуді талап етеді. Rongheng тізімделген өнім туралы ақпарат келесі анықтамалық сипаттамаларды береді.
| Техникалық сипаттама | Қолжетімді опция | Сатып алуды қарастыру |
|---|---|---|
| Профиль өлшемі | U80–U300 | Тордың нақты тереңдігін, фланец өлшемдерін және қима сызбасын растаңыз. |
| Болат маркасы | Q235B, Q355B | Сыныпты жобалық жүктемелерге және қолданылатын стандарттарға сәйкестендіріңіз. |
| Қабырғасының қалыңдығы | 0,8–3,0 мм | Жүктеме талаптарын, жергілікті тоқырауды және қосылым өнімділігін тексеріңіз. |
| Стандартты ұзындық | 6 м, 9 м немесе 12 м | Тасымалдау және орнату жоспарларына сәйкес келетін ұзындықтарды таңдаңыз. |
| Кесу қызметі | Арнайы кесу қол жетімді | Аяқталған ұзындық пен өлшемдік төзімділікті растаңыз. |
| Тесіктерді өңдеу | Алдын ала тесілген тесіктер мен слоттар бар | Тесік диаметрін, аралықты және орналасу сызбаларын беріңіз. |
| Стандартты емес өлшемдер | Жеке талаптарды талқылауға болады | Мүмкіндігін, құрал жабдықтарын, құнын және жеткізу уақытын растаңыз. |
| Беттік қорғаныс | Қажетті аяқтауды жеткізушімен растаңыз | Ылғалдылықты, коррозияға ұшырауды және техникалық қызмет көрсету қажеттіліктерін қарастырыңыз. |
Маңызды:Бұл спецификациялар жобаға арналған техникалық деректер парағының орнына емес, өнімді таңдауға арналған анықтама болып табылады. Сатып алу құжаттамасында бөлімнің нақты өлшемдерін, рұқсат етілген мәндерді, материал сертификаттарын, бетті өңдеуді және қолданылатын стандарттарды растаңыз.
Суық пішінделген де, ыстықтай илектелген арна секциялары болат дайындауда практикалық рөлдерге ие. Ең жақсы таңдау құрылымдық талаптарға, қол жетімді өлшемдерге, өндірістік рұқсаттамаларға және жоба құнына байланысты.
| Салыстыру факторы | Суық пішінді U-арна | Ыстық илектелген арналы болат |
|---|---|---|
| Өндіріс әдісі | Бөлме температурасында біртіндеп қалыптасатын болат жолақ | Ыстық илемдеу процесі арқылы пішінделген болат |
| Бөлімнің типтік дизайны | Көбінесе салыстырмалы түрде жұқа қабырғалы, жеңіл профильдерге сай келеді | Әдетте әдеттегі құрылымдық арна бөлімдерінде қол жетімді |
| Өлшемді теңшеу | Профиль геометриясын және өңдеуді көрсетілген талаптарға сәйкес келтіруге болады | Таңдау, әдетте, қажет болған жағдайда қосымша дайындаумен бірге қол жетімді прокат-қима диапазондарынан кейін жүргізіледі |
| Салмақ туралы ойлар | Дизайн жұқа бөліктерге мүмкіндік беретін салмақты азайта алады | Көбінесе қиманың сәйкес қасиеттерін қажет ететін ауыр құрылымдық қолданбалар үшін таңдалады |
| Әдеттегі қолданулар | Жабдық тіректері, жақтаулар, бағыттағыштар және жеңіл болаттан жасалған бұйымдар | Конструкциялық жақтаулар, тіректер және қолайлы ауыр бөлімдерді қажет ететін қолданбалар |
| Дизайн талаптары | Жергілікті тоқырауды, ауытқуды, қосылымдарды және секцияның қасиеттерін тексеріңіз | Бөлім қасиеттерін, жүктеуді, қосылымдарды және қолданылатын құрылымдық стандарттарды тексеріңіз |
Өндіріс әдістерінің ешқайсысы әмбебап түрде жоғары емес. Суық пішінделген профильдер жеңіл қолданбалар мен теңшелген дайындау үшін тиімді болуы мүмкін, ал ыстықтай илектелген арналар неғұрлым ауыр бөліктерді қажет ететін жобалар үшін қолайлы болуы мүмкін. Инженерлер түпкілікті шешім қабылдамас бұрын бөлімнің нақты қасиеттері мен тексерілген жобалық қуатын салыстыруы керек.
Сатып алу туралы сенімді шешім тек өнім атауынан емес, қолданбадан басталады. Келесі қадамдар жоба менеджерлеріне, инженерлерге және сатып алу топтарына олардың талаптарын анықтауға көмектеседі.
Жүктемелерді, қолдау көрсетілмейтін аралықты, қолдау шарттарын, қосылымды реттеуді және күтілетін қызмет ортасын анықтаңыз. Құрылымдық қолданбалар үшін осы мәліметтерді жауапты инженерге беріңіз, осылайша бөлімді таңдап, сәйкесінше тексеруге болады.
Веб тереңдігін, фланецтің енін, материалдың қалыңдығын, фланецтің бұрышын және кез келген қосымша геометриялық талаптарды көрсетіңіз. Бөлім өлшемі жапсырмасының өзі дәл дайындау үшін қажетті барлық өлшемдерді сипаттамауы мүмкін.
Q235B және Q355B - Rongheng салқын пішінделген U-арна диапазоны үшін тізімделген қолжетімді опциялар. Тиісті баға жобалық есептеуге, қолданылатын материал стандартына және жобалық құжаттамаға сәйкес таңдалуы керек.
Тапсырыс бермес бұрын қажетті ұзындықтарды, саңылаулардың орындарын, ойықтарды және басқа өңдеу мәліметтерін анықтаңыз. Толық сызбалар торап өзгерістерін азайтуға және жеткізілген профильдер мен орнату құрамдастары арасындағы сәйкессіздіктерді болдырмауға көмектеседі.
Сатып алу топтары толық құнын бағалауы керек, соның ішінде:
Бұл тәсіл сатып алушыларға баға ұсыныстарын дәйекті негізде салыстыруға және жоба үшін ең қолайлы нұсқаны анықтауға көмектеседі.
Өнім сапасы орнату тиімділігіне, құрылымдық өнімділікке және дайындалған жинақтардың ұзақ мерзімді сенімділігіне әсер етеді. Сатып алушылар өндірісті бастамас бұрын нақты тексеру талаптарын белгілеуі керек.
Бекітілген сызбаға сәйкес тордың тереңдігін, фланецтің енін, қалыңдығын, жалпы ұзындығын, түзулігін және басқа маңызды өлшемдерді тексеріңіз. Жинақтарда қолданылатын компоненттер үшін өлшемдік үйлесімділік ерекше маңызды.
Болат сыныбын растаңыз және жоба талап еткен жағдайда тиісті материал құжаттамасын сұраңыз. Материалды анықтау және бақылау мүмкіндігі реттелетін немесе жүк көтеретін қолданбалар үшін маңызды болуы мүмкін.
Профильде көрінетін зақым, деформация және дайындауға немесе жабуға кедергі келтіруі мүмкін жағдайларды тексеріңіз. Коррозиядан қорғау көрсетілген болса, жабын түрін және тиісті тексеру критерийлерін растаңыз.
Талап етілетін құрылымдық қосымшалар үшін тексеру және қабылдау жобаның спецификациясына және қолданыстағы инженерлік стандарттарға сәйкес болуы керек. Техникалық қызмет көрсету талаптары нақты қызмет көрсету ортасын және таңдалған бетті қорғау жүйесін көрсетуі керек.
Суық пішінделген U-канал бөлме температурасында бірте-бірте иілу болат жолақ арқылы шығарылады, ал кәдімгі ыстықтай илектелген арналы болат ыстық илемдеу арқылы қалыптасады. Суық пішінделген секциялар көбінесе жеңіл профильдер мен тапсырыс бойынша дайындалу үшін пайдаланылады, ал ыстықтай илектелген арналар әдетте ауыр құрылымдық қосымшалар үшін таңдалады. Тиісті таңдау қажетті өлшемдерге, қима қасиеттеріне және жобалық жүктемелерге байланысты.
Ронхенг Q235B және Q355B-ны суық пішіндегі U-каналы өнім ассортименті үшін қолжетімді материал опциялары ретінде тізімдейді. Сатып алушылар тапсырыс бермес бұрын қажетті сортты, механикалық қасиеттерді, материал құжаттамасын және қолданыстағы стандарттарды растауы керек.
Иә. Тізімделген опцияларға теңшелген кесу, алдын ала тесілген тесіктер, ұялар және растауға жататын стандартты емес өлшемдер кіреді. Сатып алушылар егжей-тегжейлі сызбаларды, өлшемдерді, мөлшерлерді және өңдеуге қойылатын талаптарды қамтамасыз етуі керек, осылайша жеткізуші техникалық-экономикалық және баға ұсыныстарының мәліметтерін бағалай алады.
Материал, құрылымдық дизайн және коррозиядан қорғау жүйесі қоршаған ортаға сәйкес болса, оны ашық ауада пайдалануға болады. Қапталмаған болат ылғал мен коррозиялық әсерден қосымша қорғауды қажет етуі мүмкін. Сатып алушылар қол жетімді бетті өңдеуді және жеткізушімен күтілетін қызмет көрсету шарттарын растауы керек.
Таңдау қолданылатын жүктемеге, аралыққа, тіреу шарттарына, қосылым дизайнына, болаттың сыныбына және қолданылатын құрылымдық талаптарға байланысты. Жүк көтергіш қолданбалар үшін білікті инженер бөлімнің қасиеттері мен құрылымдық сыйымдылығын тексеруі керек. Rongheng сәйкес өнім опцияларын анықтауға көмектесу үшін көрсетілген өлшемдер мен жоба ақпаратын қарап шыға алады.
Қажетті профиль өлшемін, тор және фланец өлшемдерін, қалыңдығын, болат сыныбын, ұзындығын, мөлшерін, бетінің әрлеуін және кез келген тесік немесе ойық талаптарын қамтамасыз етіңіз. Құрылымдық жобалар үшін тиісті сызбаларды, мақсатты қолдануды және техникалық стандарттарды қосыңыз. Бұл мәліметтер жеткізушіге дәлірек баға ұсынысын және жеткізу ұсынысын дайындауға көмектеседі.
Суық пішінделген U-канал - жабдық тіректеріне, өнеркәсіптік жақтауларға, бағыттаушы құрылымдарға, кірістірілген құрамдас бөліктерге және бөлім геометриясы, материалдың тиімділігі және орнату үйлесімділігі маңызды болатын басқа да дайындау қолданбаларына арналған практикалық болат профилі. Тиісті өнімді таңдау болат сыныбын, қалыңдығын, профиль өлшемдерін, қолданылатын жүктемелерді, коррозия әсерін және өңдеу талаптарын мұқият қарастыруды талап етеді. Rongheng расталған сипаттамаларға сәйкес Q235B және Q355B опцияларын, U80–U300 профиль өлшемдерін және теңшелген өңдеу қызметтерін ұсынады. Өнеркәсіптік жоба, жабдықты құрастыру немесе тапсырыс бойынша дайындалған талап үшін болат арналарды сатып алсаңыз,бізбен хабарласыңысызбаларыңызды, техникалық талаптарды, тапсырыс санын және жеткізу күтулерін талқылау. Нақты анықталған спецификация сенімді және үнемді болат жеткізу шешіміне апаратын алғашқы қадам болып табылады.
