Ыстық илектелген I-арқалық

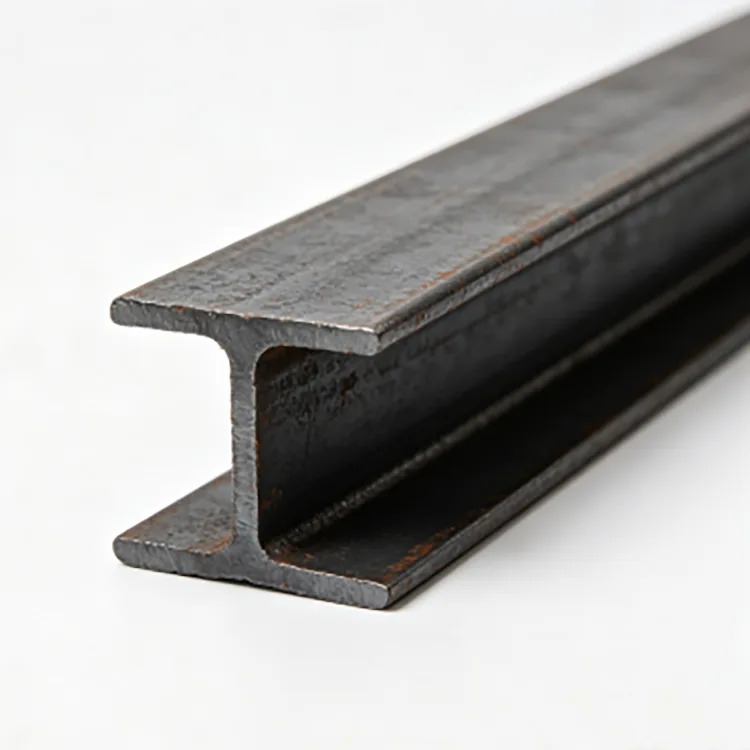

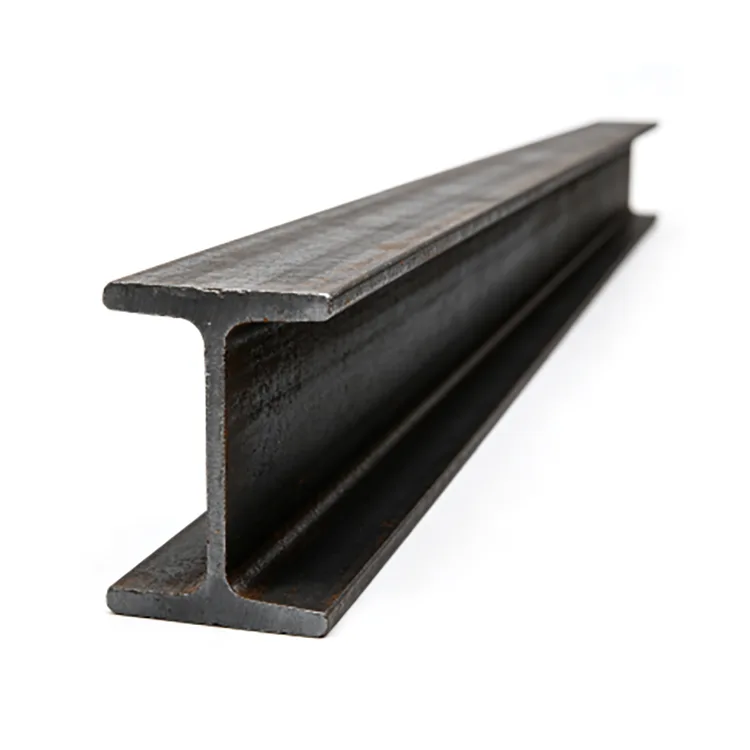

Ыстық илектелген I-арқалық - орталық тормен қосылған екі фланеці бар ыстықтай илектелген құрылымдық болат бөлігі. Бөлім болат тақтайшаларды бір-біріне дәнекерлеуден гөрі жоғары температурада прокаттау арқылы тікелей қалыптасады.

I-тәрізді геометрия фланецтер арқылы иілуге ​​төзімділікті қамтамасыз етеді, ал тор секцияны байланыстырады және ығысу күштерін көтереді. Ол әдетте зауыттық құрылымдарға, платформаларға, жабдық негіздеріне, құбыр тіректеріне және басқа құрылымдық болат бұйымдарына жеткізіледі.

Rongheng стандартты ұзындығы 6 м, 9 м және 12 м болатын 10#-дан 63#-ге дейінгі жалпы өлшемдегі Q235B және Q355B ыстықтай прокатталған I-арқалықтарды жеткізеді. Бекітілген ұзындықты кесу және басқа өңдеуді жоба талаптарына сәйкес ұйымдастыруға болады.

Техникалық сипаттамалар

Жиі сұралатын бөлімдерге 12.6#, 14#, 16#, 18#, 20a#, 25a# және 32a# кіреді. Бөлімнің нақты өлшемдері, фланецтің ені, тордың қалыңдығы және теориялық салмағы таңдалған бөлімнің белгіленуі бойынша байланысты.

I сәуленің өлшемін қалай таңдауға болады

Дұрыс I Beam өлшемі тек бағаға немесе қолжетімділікке емес, құрылымдық талапқа байланысты. Секцияны таңдамас бұрын аралықты, қолданылатын жүктемені, тірек күйін, аралықты, қосу әдісін және рұқсат етілген ауытқуды ескеру керек.

Ұзақ аралық, шоғырланған жабдық жүктемесі немесе тіректер арасындағы үлкен қашықтық үлкенірек бөлікті қажет етуі мүмкін. Құрылымдық дизайнда иілу мен ығысудан басқа, бүйірлік тұрақтылық пен жұмысқа қабілеттілікті ескеру қажет болуы мүмкін.

Құрылымдық сызба сәуленің нөмірін әлдеқашан көрсеткенде, тапсырыс тек ұқсас өлшемдерге немесе қол жетімді қорларға негізделген ауыстыруға рұқсат бермей, көрсетілген бөлімге сәйкес келуі керек.

I Beam немесе H Beam?

I арқалықтар мен Н арқалықтар көлденең қиманың геометриясы мен қимасының әртүрлі қасиеттеріне ие. Дәстүрлі I арқалықтардың әдетте тар фланецтері және ішкі фланец беттері көлбеу, ал H арқалықтарының әдетте кеңірек фланецтері бар.

I арқалықтар әдетте иілу элементтері ретінде пайдаланылады, ал H арқалықтар жиі бағандар мен ауыр құрылымдық жақтаулар үшін таңдалады. Бұл тек жалпы айырмашылық; нақты қима құрылымдық жобамен анықталуы керек.

I сәулесін H сәулесімен ауыстыруға болмайды, себебі екі бөлік ұқсас болып көрінеді немесе біреуі оңайырақ болады.

Q235B немесе Q355B?

Q235B әдетте зауыттық арқалықтар, платформалар, жабдық тіректері және таңдалған бөлім қажетті жүктеме шарттарына сәйкес келетін жалпы құрылымдық өндіріс үшін қолданылады.

Q355B материалдың жоғары беріктігін қамтамасыз етеді және дизайн оны қажет ететін ауыр құрылымдық қолданбалар үшін белгіленуі мүмкін.

Болаттың жоғары сорты кішірек бөлікті автоматты түрде қолайлы етпейді. Болат салмағын азайту үшін сорт өзгерсе, құрылымдық конструкция беріктік, иілу және тұрақтылық үшін қайтадан тексерілуі керек.

Өндірістік процесс

Арқалық тікелей ыстық илемдеу операцияларының сериясы арқылы қалыптасады:

Болат дайындамасы → қыздыру → өрескел илектеу → аралық прокат → әрлеу прокат → мөлшерлеу → түзету → кесу → тексеру → бумалау

Кезекті прокат өтпелер тор мен фланецтерді бекітеді және қиманы қажетті өлшемдерге жеткізеді. Домалаудан кейін арқалықтың өлшемдері, түзулігі және бетінің күйі тексеріледі.

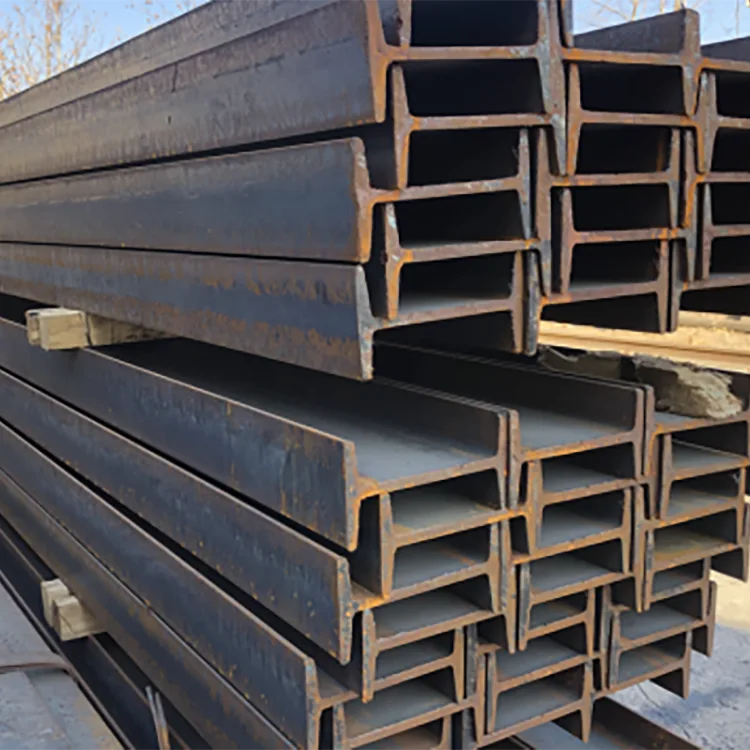

Әдетте қара ыстықтай илектелген болаттан табылған қара диірмен шкаласы прокаттау кезінде пайда болатын өндірістік бет болып табылады және оны атмосфералық тотпен шатастырмау керек.

Неліктен домаланған I арқалықты пайдалану керек?

Негізгі тор және фланец геометриясы илемдеу кезінде шығарылады, сондықтан тұтынушы I-тәрізді элементке жасалуы керек бөлек тақталардан гөрі дайын құрылымдық бөлікті алады.

Бұл кейінгі кесу мен дайындауды жеңілдетеді және негізгі арқалық бөлігін жасау үшін бойлық дәнекерлеуді болдырмайды. Тұрақты прокат секциялары сонымен қатар материалдар кестелері мен дайындау сызбаларын партиялық жобаларда үйлестіруді жеңілдетеді.

Қолданбалар

Ыстық илектелген I-арқалық негізінен I-секциясы қолайлы құрылымдық иілу элементін қамтамасыз ететін жерде қолданылады.

• Зауыт ғимараттары мен шеберханалар
• Шатыр және платформа құрылымдары
• Жабдық негіздері және машина тіректері
• Құбырлар сөрелері мен өнеркәсіптік тірек жақтаулары
• Қойма құрылымдары
• Конвейерлік және материалды өңдеу құрылымдары
• Коммуналдық және инфрақұрылымдық металлургия
• Сыртқы құрылымдық жақтаулар

Жабдық негіздері

Машиналарды қолдану үшін сәулені таңдау жабдықтың жалпы салмағынан көбірек болуы керек. Тірек аралығы, орнату нүктелері, жүктемені бөлу, діріл және қайталанатын жүктеудің барлығы қажетті бөлікке әсер етуі мүмкін.

Жеткізілген техника жобалары үшін 14#–20# I арқалықтар жабдық негіздері мен тірек өндірісі үшін пайдаланылды.

Зауыт құрылымдары

Зауыт құрылысы үшін 16#–25# Q235B I арқалықтар шатырға қатысты арқалықтар, платформа элементтері және тірек құрылымдары үшін жеткізілді.

Бөлімнің дәйекті өлшемдері пакетті дайындау үшін маңызды, өйткені орнату кезінде арқалықтар байланыс тақталарымен және іргелес құрылымдық элементтермен туралануы керек.

Беттік және коррозиядан қорғау

Ыстық прокатталған I-арқалық коррозиядан қорғайтын жабыны жоқ қара ыстықтай илектелген болат түрінде жеткізіледі.

Құрғақ ішкі қолданбалар үшін қара бетті жоба қосымша коррозиядан қорғауды қажет етпейтін кезде пайдалануға болады. Ашық болаттан жасалған бұйымдар үшін бояу, ыстық мырыштау немесе басқа қолайлы жабын жүйесі қызмет көрсету ортасына сәйкес белгіленуі мүмкін.

Мырыштау қажет болған жағдайда, кесу, бұрғылау және басқа дайындауды мырыштау процесіне дейін аяқтаған жөн. Бұл өңдеуден кейін жөндеуді қажет ететін ашық болат мөлшерін азайтады.

Дайындау және өңдеу

Rongheng жоба сызбасына сәйкес өңдеуді ұйымдастыра алады, соның ішінде:

• Бекітілген ұзындықты кесу
• Бұрғылау
• Бұрғылау
• Түзету
• Қақпақты тазалау
• Басқа келісілген сызбаға негізделген өңдеу

Үлкен тапсырыстар үшін тұтынушылар өндіріс алдында кесу тізімін және дайындау сызбаларын ұсына алады. Бұл сәуленің ұзындығы мен өңдеу талаптарын орнату өлшемдерімен үйлестіруге мүмкіндік береді.

Сапаны тексеру

Тексеру материалдың сыныбына, бөлімнің белгіленуі мен дайын өлшемдерге назар аударады.

• Болат сыныбы:Q235B, Q355B немесе көрсетілген бағаны растаңыз.
• Бөлім:Бөрене нөмірін сатып алу тапсырысымен және сызбамен салыстырыңыз.
• Өлшемдері:Арқалықтың биіктігін, фланецтің енін, тордың қалыңдығын және қолданылатын рұқсаттарды тексеріңіз.
• Ұзындығы:Стандартты немесе бекітілген ұзындық талаптарын тексеріңіз.
• Түзулік:Арқалықтың дайындау және орнату үшін жарамды екенін растаңыз.
• Беті:Күрделі жарықтар, ламинациялар және басқа да тиісті ақауларды тексеріңіз.

Материалдық сертификаттар мен келісілген тексеру жазбалары жоба талаптарына сәйкес жеткізілуі мүмкін. Келісімшартта көрсетілген кезде үшінші тараптың тексеруі де ұйымдастырылуы мүмкін.

Салмақ және орналастыру

Болатқа тапсырыстар сатып алу келісімшартына сәйкес нақты салмақ немесе теориялық салмақ бойынша реттелуі мүмкін.

Нақты салмақ жеткізілген материалдың өлшенген массасына негізделген. Теориялық салмақ таңдалған бөлімнің жарияланған бірлік салмағы мен оның берілген ұзындығынан есептеледі.

Мысалы, теориялық бірлік салмағы 20 кг/м және ұзындығы 12 м сәуленің теориялық салмағы 240 кг.

Жаппай тапсырыстар үшін есеп айырысу әдісін өндіру және жөнелту алдында растау керек.

Жоба қолданбалары

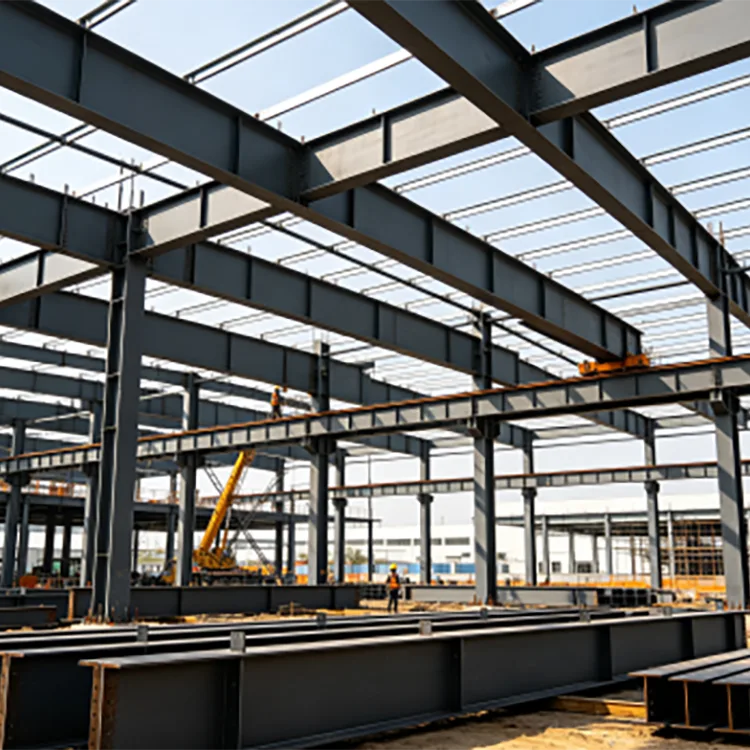

Зауыт шатыры мен платформа құрылымдары

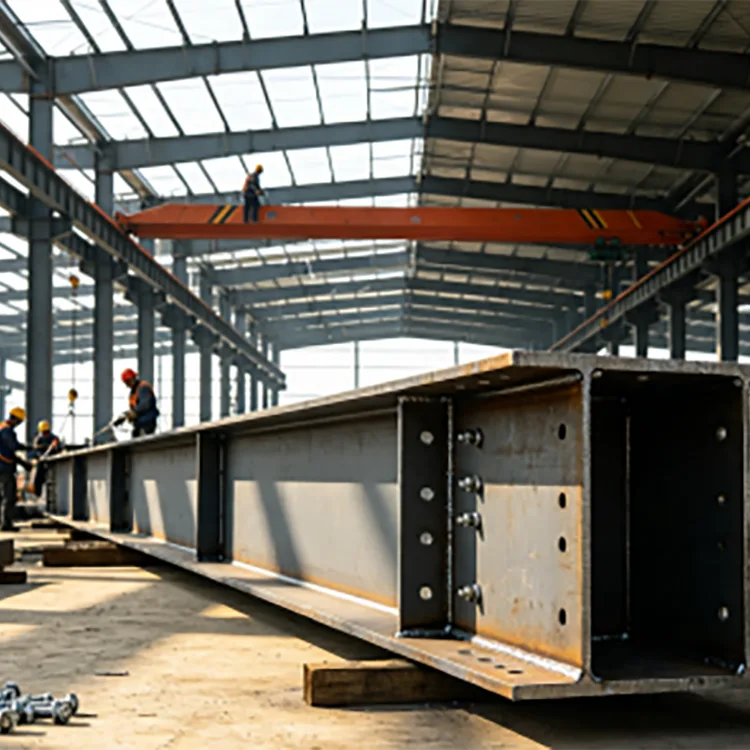

Солтүстік Қытай зауытының жобасында шатырға қатысты арқалықтар, платформалар және тірек құрылымдары үшін 16#–25# Q235B ыстықтай прокатталған I-арқалық қолданылды. Материал дайындалғанға дейін секциялық және өлшемдік тексерулермен партиялармен жеткізілді.

Жабдық негіздері

Машина жасаушы жабдық негіздері мен тірек құрылымдары үшін 14#–20# I арқалықтарды пайдаланды. Бөренелер бетін өңдеу алдында қажетті тірек өлшемдеріне сәйкес кесіліп, дайындалған.

Өнеркәсіптік зауыт құрылымдары

Оңтүстік-Шығыс Азияның инфрақұрылымдық жобасы үшін Q355B I арқалықтар зауыттың жақтаулары мен құбыр тірек құрылымдары үшін жеткізілді. Тапсырыс сұрыптауды, бумаларды күшейтуді және контейнерді жөнелтуге арналған экспорттық құжаттаманы қамтиды.

Тяньцзинь Дацючжуаннан жеткізілім

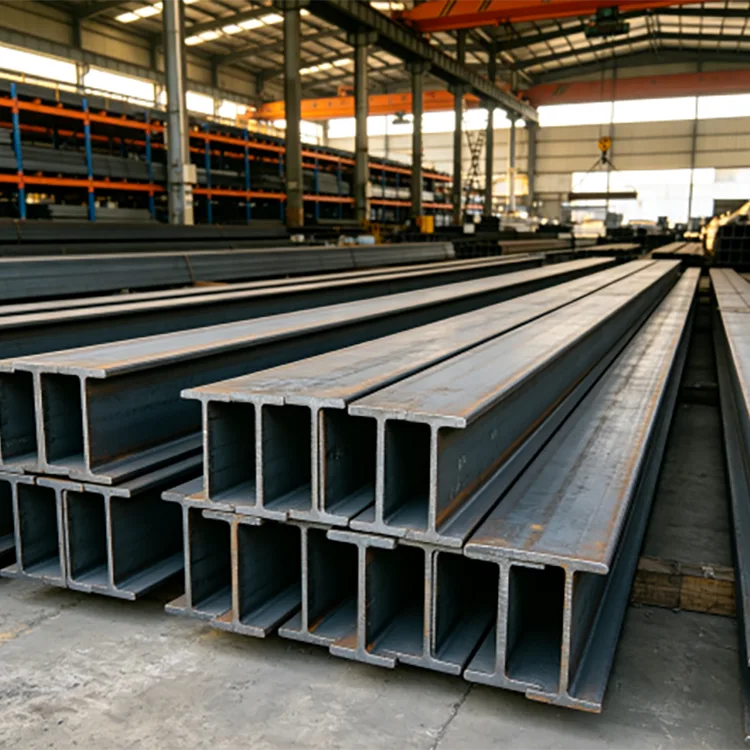

Rongheng жеткізу тізбегі Тяньцзинь Дацючжуан қаласында орналасқан, ыстықтай илектелген болатқа, қоймаға, өңдеуге және экспорттық логистикаға қол жетімді.

10#-дан 63#-ге дейінгі жалпы I Beam бөлімдерін қор мен жоба сұранысына сәйкес реттеуге болады. Q235B және Q355B әртүрлі құрылымдық талаптар үшін қол жетімді, ал бекітілген ұзындықты кесу және келісілген өңдеуді жөнелту алдында үйлестіруге болады.

Шетелдік тапсырыстар үшін материалды сұрыптау, байлау, контейнерді тиеу және экспорттау құжаттамасы да жөнелту талаптарына сәйкес үйлестірілуі мүмкін.

1-тоқсан. Ыстық илектелген I-арқалық не үшін қолданылады?

Ол әдетте зауыт арқалықтары, шатыр және платформа құрылымдары, жабдық негіздері, құбыр сөрелері, қойма құрылымдары және басқа құрылымдық болат бұйымдары үшін қолданылады.

Q2. Мен сәулем H сәулесімен бірдей ме?

Жоқ. Олардың фланец геометриясы мен қимасының қасиеттері әртүрлі. Құрылымдық талаптарды тексермей, I сәулесін H сәулесіне ауыстыруға болмайды.

3-тоқсан. Қайсысы жақсы, I сәуле немесе H сәулесі?

Ешқайсысы әмбебап жақсырақ емес. Сәйкес бөлік аралыққа, жүктемеге, қиманың қасиеттеріне, тірек жағдайларына және құрылымдық дизайнға байланысты.

4-тоқсан. Болаттың қандай сорттары бар?

Q235B және Q355B - жеткізілетін негізгі сорттар. Басқа бағалар жоба талап еткенде талқылануы мүмкін.

Q5. Қандай өлшемдері бар?

Жалпы өлшем диапазоны 10#–63#, соның ішінде a / b сериясының бөлімдері. Нақты өлшемдер мен теориялық бірлік салмағы таңдалған секцияның белгілеуіне байланысты.

Q6. Бөренені белгіленген ұзындыққа кесуге бола ма?

Иә. Стандартты ұзындықтарға 6 м, 9 м және 12 м кіреді және бекітілген ұзындықты кесуді жоба талаптарына сәйкес ұйымдастыруға болады.

Q7. Жеткізу алдында арқалықтарды бұрғылай аласыз ба?

Иә. Бұрғылау, кесу, кесу, түзету және қыртыстарды алу сызбалар мен келісілген өңдеу талаптарына сәйкес ұйымдастырылуы мүмкін.

8-сұрақ. I Beam мырышталған болуы мүмкін бе?

Иә. Сырттағы немесе ылғалды орта үшін коррозиядан қосымша қорғау қажет болған кезде арқалықты алдымен дайындауға, содан кейін ыстық мырышпен қаптауға болады.

Q9. Q235B Q355B алмастыра ала ма?

Автоматты емес. Болат маркасының өзгеруі құрылымдық жүктемеге, қима өлшеміне және дизайн талаптарына сәйкес тексерілуі керек.

Q10. I Beam салмағы қалай есептеледі?

Теориялық салмақ әдетте таңдалған бөлімнің жарияланған бірлік салмағының ұзындығына көбейтіндісінен есептеледі. Нақты салмақтық есеп айырысу шартта көрсетілген кезде де қолданылуы мүмкін.

11-тоқсан. Қандай құжаттарды ұсынуға болады?

Материалдық сертификаттар мен келісілген тексеру жазбалары жоба талаптарына сәйкес жеткізілуі мүмкін. Қажет болған жағдайда үшінші тараптың тексеруін де ұйымдастыруға болады.

12-тоқсан. Шетелдік жобалар үшін ыстықтай прокатталған I-beam жеткізілуі мүмкін бе?

Иә. Секциялық болат жеткізу, бекітілген ұзындықты кесу, келісілген өңдеу, байлау, инспекциялық құжаттама, контейнерді тиеу және экспорттау құжаттамасы халықаралық тапсырыстар үшін үйлестірілуі мүмкін.
