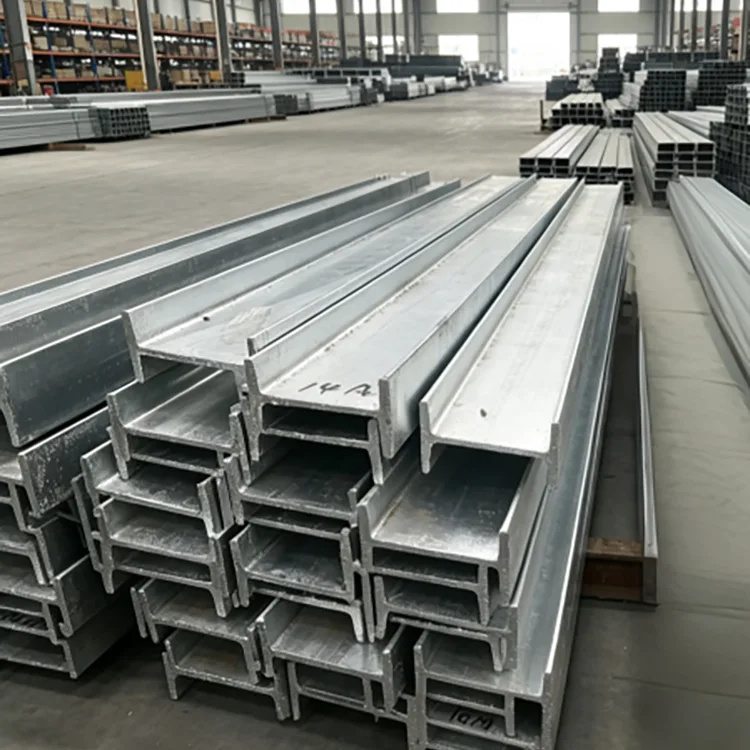

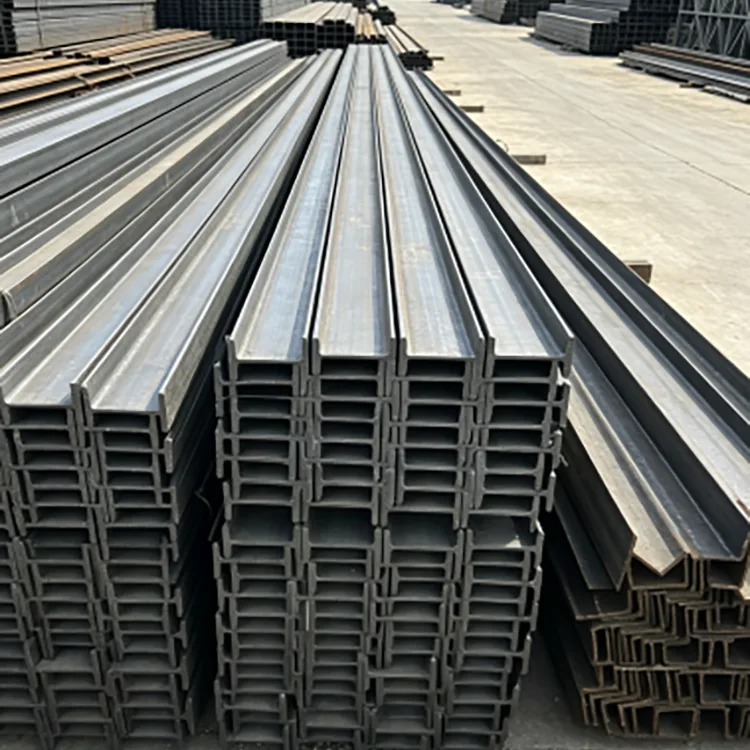

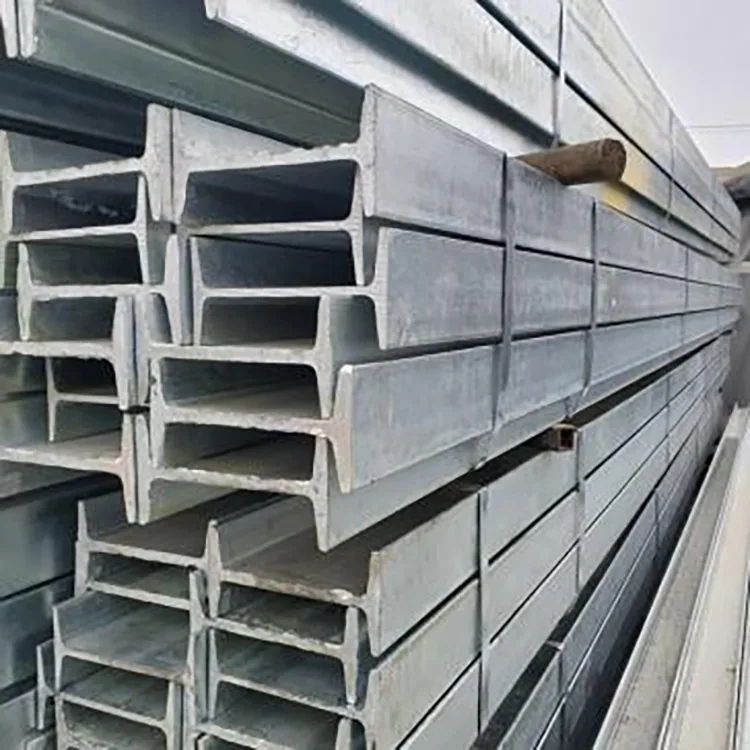

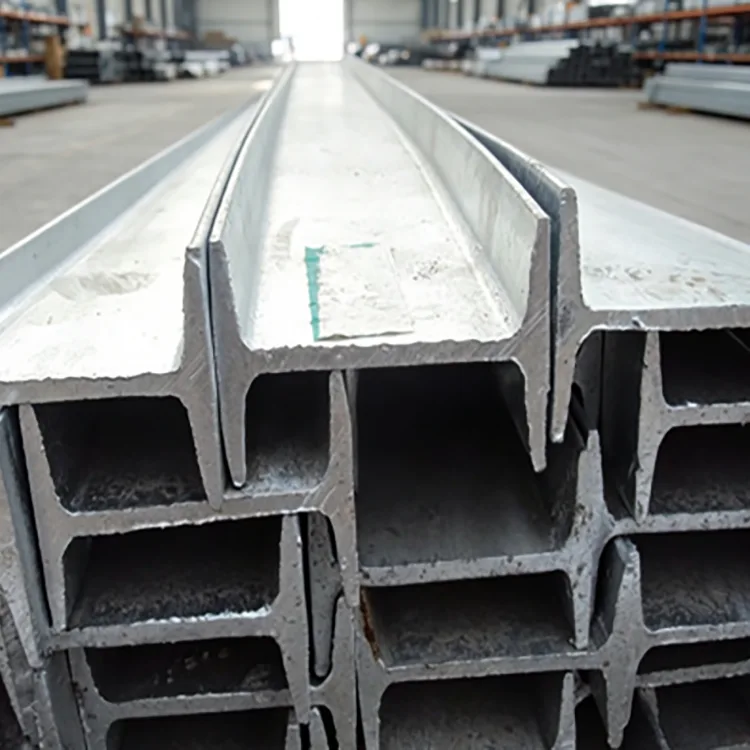

Ыстық мырышталған I-арқалық

Ыстық мырышталған I-арқалық - ыстықтай мырыштау арқылы мырыш жабыны бар ыстықтай илектелген I-секциялы болат арқалық. I-тәрізді секция оның торы мен фланецтері арқылы құрылымдық кедергіні қамтамасыз етеді, ал мырышталған беті ашық болаттан жасалған бұйымдарды коррозиядан қорғауды қамтамасыз етеді.

Rongheng Q235B және Q355B үлгілерінде жалпы өлшемдері 10#-дан 63#-ге дейін, стандартты ұзындығы 6 м, 9 м және 12 м және теңшелген ұзындығы шамамен 2–19 м болатын мырышталған I арқалықтарды жеткізеді. Жобалық сызбаларға сәйкес мырыштау алдында кесу, бұрғылау, қиғаш кесу, түзету, тегістеу және қыртыстарды тазалауды ұйымдастыруға болады.

Техникалық сипаттамалар

Экспорттық тапсырыстар үшін құрылымдық болат стандарты, мырыштау стандарты, секция өлшемі, болат маркасы, мырыш жабыны және өңдеу талаптары өндіріс алдында жоба сызбалары мен келісім-шартқа сәйкес расталуы керек.

I Beam немесе H Beam: Тапсырыс беру алдында бөлімді растаңыз

I және H арқалықтары әртүрлі құрылымдық бөлімдер болып табылады және оларды бір-бірін алмастыратын ретінде қарастыруға болмайды. Кәдімгі I арқалықтың ернеуінің тар орналасуы және ішкі фланец беттері бар, ал H арқалықтары әдетте кеңірек фланецтерге және әртүрлі қима геометриясына ие.

Тапсырыс беру кезінде арқалықты тек «болат арқалық» деген жалпы терминді пайдаланбай, оның қимасы, өлшемдері және қолданылатын стандарты бойынша анықтаңыз. Жабдықтаушы кесу және мырыштау алдында берілген бөлікті бекітілген сызбамен сәйкестендіруі керек.

Ыстық мырыштау процесі

Қажетті реттілік мырыштау алдында қажетті кесу мен өңдеуді аяқтау болып табылады, осылайша өңделген болат дайындағаннан кейін мырыш қорғанысын алады.

Ыстық илектелген I арқалық → материалды тексеру → түзету → кесу және өңдеу → майсыздандыру → тұздау → флюстеу → кептіру → ыстық мырыштау → салқындату → өңдеу → мырыш жабынын тексеру → өлшемді тексеру → орау.

Болат элемент шамамен 450°C температурада балқытылған мырышқа батырылады. Мырыш жабыны ашық торды, фланецтерді, жиектерді және басқа қол жетімді беттерді жабады.

Үлкен немесе ауыр бөліктер үшін мырыштаудан кейін түзулік пен өлшемдерді тексеру керек, себебі қыздыру және салқындату соңғы геометрияға әсер етуі мүмкін.

Мырыш қаптамасын таңдау

Rongheng әдетте 85–120 мкм мырыш жабынымен қамтамасыз етеді, жоғарырақ жабын талабы көрсетілген кезде шамамен 100–140 мкм қол жетімді.

Қалыңырақ мырыш жабыны атмосфераға әсер ету үшін көбірек мырыш массасын қамтамасыз етеді, бірақ жабын қалыңдығын коррозияны бақылаудың толық жүйесін алмастыру ретінде пайдаланбай, нақты қоршаған ортаға және жобалық коррозия талаптарына сәйкес таңдау керек.

Q235B немесе Q355B I сәулесі?

Q235B қажетті бөлім есептелген жүктеме мен қызмет көрсету талаптарына сәйкес келетін әдеттегі құрылымдық қолданбалар үшін қолданылады. Q355B жоғары шығымдылықты қамтамасыз етеді және жоғары құрылымдық сыйымдылықты қажет ететін қолданбалар үшін белгіленуі мүмкін.

Болат сыныбын арқалық өлшемімен, аралығымен, жүктелуімен және қосылу конструкциясымен бірге таңдау керек. Беріктілігі жоғары сорт кішігірім бөлікті немесе жарамсыз құрылымдық дизайнды автоматты түрде өтемейді.

Сатып алудың нақты сипаттамасын келесідей жазуға болады:

Q355B / 25# I Арқалық / 12 м / ыстық мырышталған / көрсетілген мырыш жабыны / сызбаға кесілген.

Гальванизация алдында өңдеу

Мүмкіндігінше дайындауды ыстық мырыштау алдында аяқтау керек. Қолжетімді өңдеу мыналарды қамтиды:

• Бекітілген ұзындықты кесу
• Бұрғылау және тесу
• Бұрғылау
• Түзету
• Тегістеу және қыртысын тазалау
• Сызбаға негізделген басқа өңдеу

Мырыштау алдында осы операцияларды аяқтау өңделген мүшені мырыштан қорғауға көмектеседі. Мырыштаудан кейін кесу, бұрғылау немесе дәнекерлеу жұмыстары жүргізілсе, ашық немесе жылу әсер ететін жерлер тиісті жөндеуді қажет етеді.

Қолданбалар

• Зауыт ғимараттары мен шеберханалар
• Қойма және платформа құрылымдары
• Ауыр техниканың тірек рамалары мен негіздері
• Сыртқы құрылымдық болат өңдеу
• Күн және энергетикалық жобалық құрылымдар
• Коммуналдық инфрақұрылым
• Өнеркәсіптік зауыттың тірек құрылымдары
• Жағалаудағы және ылғалды ортадағы болат құрылымдар

Жеткізу алдында нені тексеру керек

Мырышпен қапталған I арқалық тапсырыстары үшін тексеру негізгі болатты да, сонымен қатар дайын мырышталған элементті де қамтуы керек.

• Болат сыныбы:Q235B, Q355B немесе көрсетілген баламасы
• Бөлім:Нақты I сәуленің өлшемін сызбаға қарсы растаңыз
• Өлшемдері:Арқалықтың биіктігін, фланецтің енін, қалыңдығын және қолданылатын рұқсаттарды тексеріңіз
• Түзулік:Мырыштаудан кейін туралауды растаңыз
• Ұзындығы:Бекітілген ұзындық талаптарын тексеріңіз
• Мырыш жабыны:Келісілген спецификацияға сәйкес тексеріңіз
• Беті:Ашық болатты, қатты пиллингті және шамадан тыс мырыштың жиналуын тексеріңіз
• Жасалуы:Саңылауларды, кесулерді, қиғаштарды және басқа сызба талаптарын тексеріңіз

Материалдық сертификаттар, мырыштауды тексеру жазбалары, өлшемді тексеру деректері және үшінші тараптың тексеру құжаттамасы жоба талаптарына сәйкес реттелуі мүмкін.

Жоба мысалдары

Жағалаудағы перде-қабырға құрылымы

Жағалаудағы өнеркәсіптік жобада сыртқы құрылымдық қолдау мүшелері үшін 10# және 12# Q235B ыстық мырышталған I секциялары қолданылды. Жоғары ылғалдылық пен тұзды ауаға байланысты жобада мырыш қабатының жоғарылауы көрсетілген.

Мырышталған элементтер өлшемді тексеруден және қажетті өңдеуден кейін жеткізілді. Жеткізілген жоба жазбасына сәйкес, құрылым жеті жыл бойы кең таралған тоттанудан немесе жабынның қабығынан таза болды және бірнеше рет бақылау тексерулерінен өтті.

Жерге орнатылған күн құрылымы

Жерге орнатылған үлкен фотоэлектрлік жобаға күн, жел және жаңбыр әсер ететін жабдық негіздері мен тірек құрылымдары үшін Q235B I арқалықтары қажет болды. Арқалықтар жоба талаптарына сәйкес бекітілген ұзындықты өңдеумен және ыстық мырышпен қаптаумен қамтамасыз етілді.

Мырышпен қапталған элементтер құрылымдық орнатуға дайын болды, бұл бөлек кең ауқымды учаскені бояу операциясынан аулақ болды. Мырышталған спецификация жобаның 25 жылдық жобалық қызмет мерзіміне сәйкес таңдалды.

Шетелдік жобаларға арналған ыстық мырышталған I-арқалық

Экспорттық тапсырыстар үшін өндіруге дейін келесі ақпаратты растау қажет:

• Бөлім:10#–63# немесе көрсетілген бөлім
• Болат сыныбы:Q235B, Q355B немесе бекітілген баламасы
• Ұзындығы:6 м, 9 м, 12 м немесе бекітілген ұзындығы 2–19 м
• Мырыш жабыны:Стандартты немесе жоғарылатылған жоба талаптары
• Өңдеу:Кесу, бұрғылау, кесу, түзету және сызу негізіндегі басқа өңдеу
• Тексеру:Материал сертификаты, зауыттық тексеру немесе қажет болған жағдайда үшінші тараптың тексеруі
• Қаптама:Контейнерді тиеуге және алыс қашықтыққа тасымалдауға жарамды буманың орналасуы

Тяньцзинь Дацючжуаннан жеткізілім

Rongheng жеткізу тізбегі Тяньцзинь Дацючжуан қаласында орналасқан, ол ыстықтай илектелген болатқа, мырыштау және болат өңдеу ресурстарына қол жеткізуді қамтамасыз етеді.

Стандартты I сәулелік өлшемдер үшін қор негізіндегі жабдықтауды қол жетімді жерде үйлестіруге болады. Жобалық тапсырыстар үшін жөнелтілгенге дейін бекітілген ұзындықты кесу, сызбаға негізделген өңдеу, мырыштау, тексеру және экспортқа дайындықты үйлестіруге болады.

Жиі қойылатын сұрақтар

1-тоқсан. I сәуле мен H сәулесінің айырмашылығы неде?

I арқалықтарда әдетте тар фланецтер және ішкі фланец беттері көлбеу болады, ал H арқалықтарында әдетте кеңірек фланецтер және әртүрлі қима геометриясы бар. Олар тек сыртқы түріне қарай ауыстырылмай, нақты бөлімнің белгіленуі мен өлшемдері бойынша көрсетілуі керек.

Q2. Болаттың қандай сорттары бар?

Жалпы бағаларға Q235B және Q355B кіреді. Тиісті баға құрылымдық дизайн мен жобаның спецификациясына сәйкес болуы керек.

3-тоқсан. Қандай мырыш жабыны бар?

Жалпы мырыш жабынының диапазоны 85–120 мкм құрайды. Қолданыстағы спецификацияға сәйкес ұлғайтылған жабынды қажет ететін жобалар үшін шамамен 100–140 мкм талқылауға болады.

4-тоқсан. Мырыштау алдында I арқалығын кесуге және бұрғылауға бола ма?

Иә. Бекітілген ұзындықтағы кесу, бұрғылау, қиғаш кесу, түзету, тегістеу және сызбаларға сәйкес мырыштау алдында аяқталуы мүмкін.

Q5. Жағалау аймақтарында мырышталған I сәулені қолдануға бола ма?

Ия, бірақ мырыш жабыны нақты экспозицияға сәйкес таңдалуы керек. Жағалау және тұзды орталар кәдімгі ішкі сыртқы жағдайларға қарағанда коррозияға көбірек баға беруді қажет етеді. Теңіз суын үздіксіз батыру коррозияға қарсы бөлек тәсілді қажет етеді.

Q6. Q235B Q355B алмастыра ала ма?

Автоматты емес. Болат сыныбын өзгерту төменгі беріктіктегі материалдың әлі де қажетті құрылымдық жүктемеге және қызмет көрсету шарттарына сәйкес келетінін растауды талап етеді.

Q7. Мырыштау сәуленің түзулігіне әсер ете ме?

Мырыштау кезінде қыздыру және салқындату болат элементтердің, әсіресе үлкенірек секциялардың өлшемдері мен түзулігіне әсер етуі мүмкін. Сондықтан дайын арқалықтар мырыштаудан кейін тексерілуі керек.

8-сұрақ. Гальванизациядан кейін дәнекерлеуді орындауға болады ма?

Ия, бірақ дәнекерлеу қыздырылған аймақтың айналасындағы мырыштарды жояды. Зақымдалған аймақты дәнекерлеуден кейін мырышқа бай қолайлы жабынмен тазалау және жөндеу керек. Мүмкіндігінше, мырыштау алдында қосылу мәліметтерін аяқтау керек.

Q9. Қандай ұзындықтар қол жетімді?

Стандартты ұзындықтарға 6 м, 9 м және 12 м кіреді. Өндіріс және тасымалдау талаптарына сәйкес шамамен 2–19 м арасындағы бекітілген ұзындықтарды талқылауға болады.

Q10. Қандай құжаттарды ұсынуға болады?

Жобаға байланысты материал сертификаттары, мырыштауды тексеру жазбалары, өлшемді тексеру деректері, орау ақпараты және үшінші тараптың тексеру құжаттамасы ұсынылуы мүмкін.
