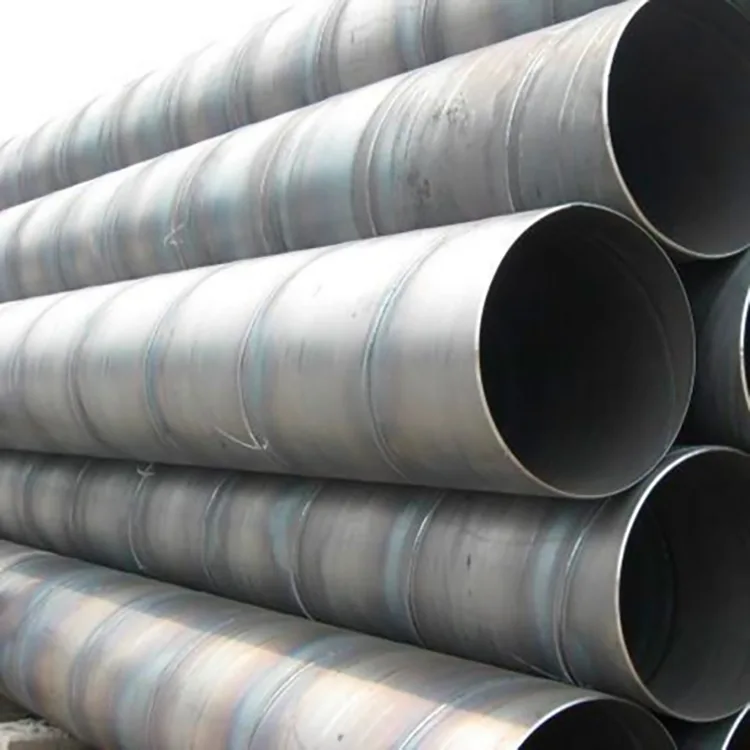

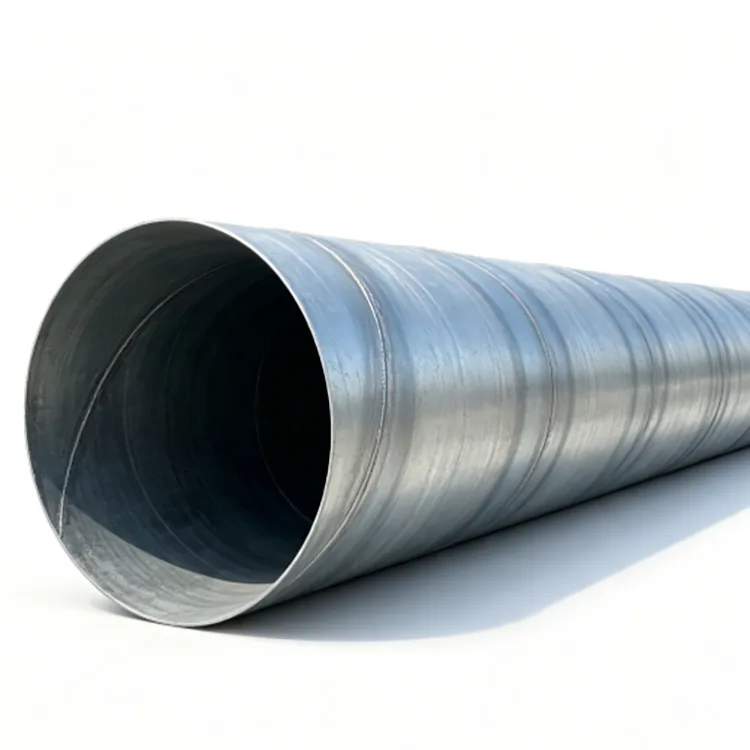

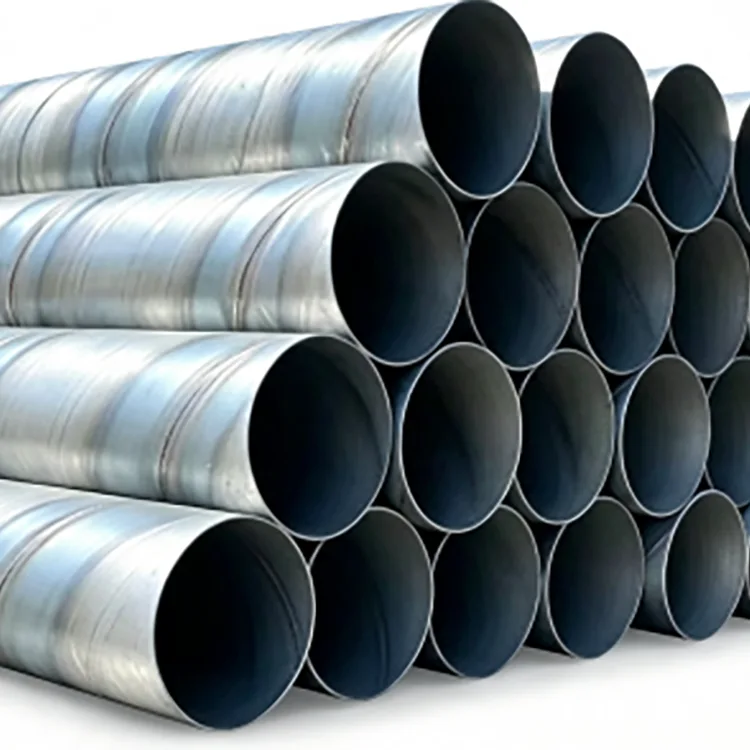

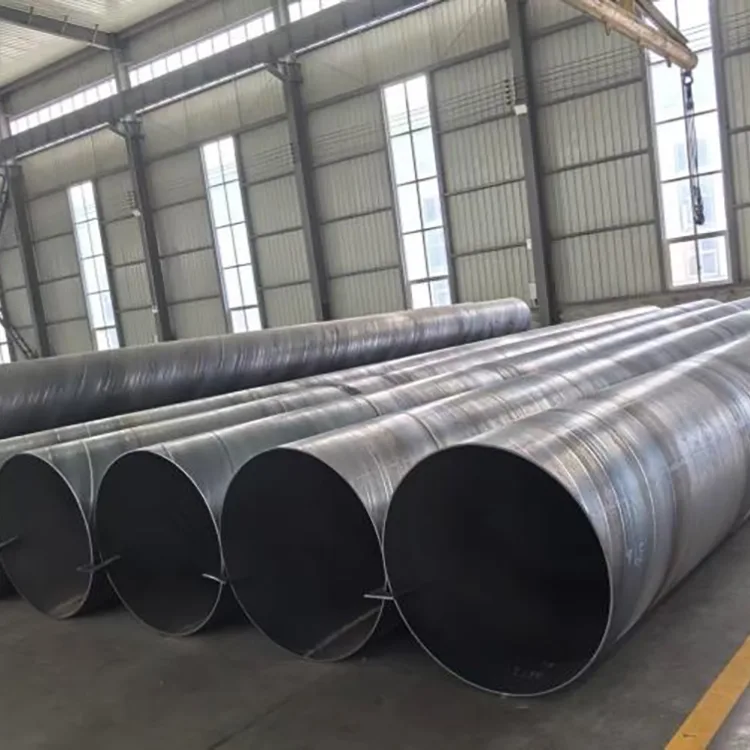

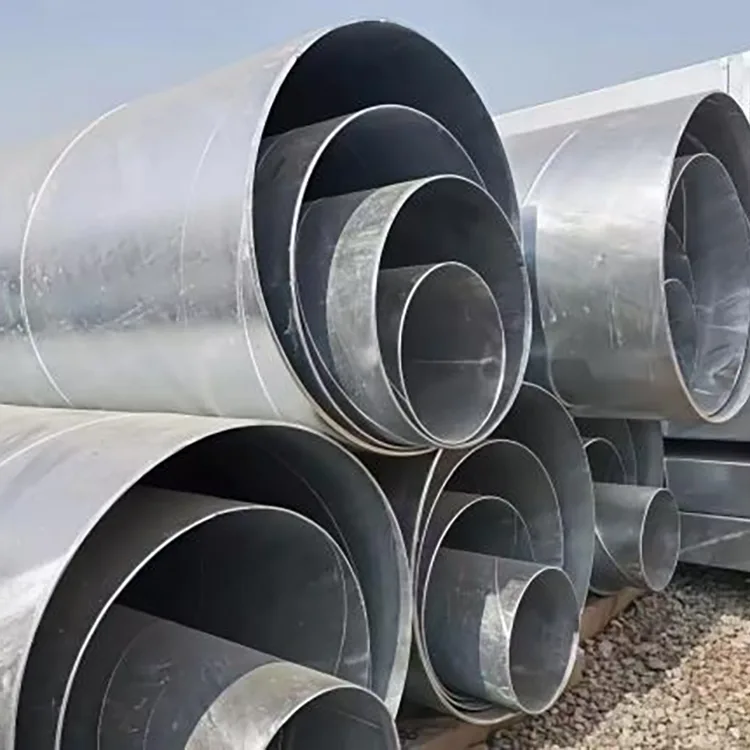

Ыстық мырышталған спиральды болат құбыр

Спиральды болат құбырды пайдаланудың негізгі себебі - оның үлкен ағынның диаметрін ауыр қабырға бөліктерін практикалық өндірумен біріктіру мүмкіндігі. Болат жолақ үздіксіз цилиндрлік секцияға қалыптасады және спиральды тігіс бойымен дәнекерленген. Дәнекерлеуден және өлшемді өңдеуден кейін ішкі және сыртқы беттерді коррозиядан қорғауды қамтамасыз ету үшін толық құбырды ыстық мырышпен жабуға болады.

Бұл құрылыс құбырды әсіресе үлкен диаметрлі су құбырлары, дренаж жүйелері, іргетас және қада жұмыстары, өнеркәсіптік сұйықтық желілері және ашық болат құбырлар үшін қолайлы етеді. Құбыр сыртта, жер астында немесе ылғалды ортада қалатын жобалар үшін мырышталған жабын ылғал мен коррозияға қарсы қосымша тосқауыл жасайды.

Инженерлік сатып алу үшін маңызды нүктелер тек құбырдың диаметрі мен қабырғасының қалыңдығы емес. Сатып алушылар сонымен қатар болаттың сыныбын, дәнекерлеу жігін тексеру талаптарын, мырыштау сипаттамасын, құбыр ұзындығын, ұшын дайындауды және жөнелтілгенге дейін дайын құбырға фланецтерді немесе басқа дайындауды қажет ететінін растауы керек.

Неліктен үлкен диаметрлі жобалар үшін спиральды болат құбырды пайдалану керек?

Спиральды қалыптау үздіксіз цилиндрлік құрылымды сақтай отырып, болат жолақтан үлкен құбыр диаметрлерін шығаруға мүмкіндік береді. Алынған бөлім жоғары ағын сыйымдылығын немесе үлкен сыртқы өлшемдерді қажет ететін қолданбаларға жақсы сәйкес келеді.

Екі жақты су астындағы доғалық дәнекерлеу процесі бақыланатын дәнекерлеудің енуін және құбыр бойымен дәйекті тігісті қамтамасыз етеді. Қысым немесе құрылымдық қосымшалар үшін дәнекерлеуді тексеру және гидростатикалық сынақ талаптары тек құбырдың сыртқы түріне ғана емес, жобаға сәйкес белгіленуі керек.

Жерленген құбырлар үшін құбыр қабырғасын ішкі қысымға, сыртқы топырақ жүктемесіне, қозғалыс жүктемесіне, орнату тереңдігіне және жердің ықтимал қозғалысына сәйкес таңдау керек. Үлкенірек диаметр автоматты түрде жоғары қысым көрсеткішін білдірмейді, сондықтан диаметр мен қабырға қалыңдығын бірге таңдау керек.

Техникалық сипаттамалар

Мырыштау құбырларды қалыптастыру және дәнекерлеуден кейін келеді

Бұл өнім үшін өндіру реті маңызды. Алдымен спиральды құбыр қалыптасады және дәнекерленеді, содан кейін ыстық мырыштау үшін дайындалады. Бұл негізгі қалыптау операциялары аяқталғаннан кейін дайын құбырға, соның ішінде дәнекерленген құбыр корпусы мен қолжетімді ішкі және сыртқы беттерге коррозиядан қорғауға мүмкіндік береді.

Әдеттегі өндіріс жолы:

Ыстықтай илектелген болат жолақ → Кіріс инспекциясы → Спиральды қалыптау → Екі жақты су асты доғалы дәнекерлеу → Кесу және өлшемдеу → Аяқтау → Бетті алдын ала өңдеу → Ыстық мырыштау → Салқындату және өңдеу → Тексеру → Қорғаныш қаптама

Алдын ала өңдеу, майсыздандыру, маринадтау және белсендіру кезінде майды, тотты және беткі тотықтарды кетіреді. Содан кейін дайындалған құбыр шамамен 450 ° C температурада балқытылған мырышқа батырылады. Шығарудан және салқындағаннан кейін мырышталған бет жабын күйіне, жабуға және көрінетін ақауларға тексеріледі.

Үлкен диаметрлі құбырлар үшін мырыштау кезеңі жабынның біркелкілігіне және құбырдың ішкі бөлігінен мырыштың ағуына ерекше назар аударуды талап етеді. Құбырлардың ұштары, саңылаулары және дайындалған жерлері де жөнелту алдында тексерілуі керек.

Қоршаған орта бойынша мырыш жабындысын таңдау

Әрбір жобаға сәйкес келетін жалғыз мырыш жабынының қалыңдығы жоқ.

Кәдімгі қалалық сумен жабдықтау, дренаж және жалпы сыртқы қызмет көрсету үшін қоршаған ортаның коррозия жүктемесі қалыпты болған жағдайда стандартты 80–150 г/м² ауқымын қарастыруға болады.

Ағынды сулар, өнеркәсіптік орталар, ылғалды орындар және тоттанудан ұзағырақ қорғанысты қажет ететін қолданбалар үшін 180–275 г/м² жобаның жабын талаптарымен үйлесімді болса белгіленуі мүмкін.

Тұзды спрейге ұшыраған жағалаудағы жобалар үшін нақты қоршаған орта категориясымен, дренаждық жағдайлармен және жобалық қызмет мерзімімен бірге ауыр мырыш жүйесін қарастыру керек. Гальванизация коррозияны айтарлықтай төмендетуі мүмкін, бірақ жабынды таңдауды жобаға тән коррозияны бағалауды алмастыру ретінде қарастыруға болмайды.

Q235B немесе Q355B?

Q235B көптеген кәдімгі коммуналдық құбырларға, дренаждық жүйелерге және жобалық жүктеме орташа болатын жалпы болат құрылымдарға жарамды.

Q355B жоғары құрылымдық беріктік қажет болғанда, мысалы, ауыр іргетас жұмысы, үлкен құрылымдық жүктемелер, талап етілетін орнату жағдайлары немесе инженерлік дизайн беріктігі жоғары болатты көрсететін жобалар сияқты қолайлырақ.

Қадалар мен іргетастарды салу үшін сатып алушылар тек құбыр диаметріне сәйкес сортты таңдамай, қажетті жүктемені, орнату әдісін және қабырға қалыңдығын қамтамасыз етуі керек.

Қабырға қалыңдығы жұмыс жағдайына сәйкес болуы керек

3–6 мм қабырға қысым мен сыртқы жүктемелер қалыпты болған кезде көптеген жер үсті немесе әдеттегі құбыр желілері үшін жарамды болуы мүмкін.

Жерленген құбырлар, іргетас жұмыстары, ауыр қозғалыс аймақтары немесе айтарлықтай сыртқы жүктемелерге ұшырайтын қолданбалар үшін қалың бөліктер қажет болуы мүмкін. 3–20 мм өндіріс диапазоны қабырға қалыңдығын дизайнға сәйкестендіруге мүмкіндік береді.

Суды ұзақ қашықтыққа тасымалдау үшін техникалық сипаттама әдетте мыналарды қамтуы керек:

Номиналды диаметр + қабырға қалыңдығы + болат маркасы + жобалық қысым + құбыр ұзындығы + соңғы өңдеу + тексеру талабы

Бұл өндірушіге тек номиналды диаметрді берудің орнына дұрыс құбырды көрсету үшін жеткілікті ақпарат береді.

Ыстық мырышталған спиральды болат құбыр қай жерде қолданылады

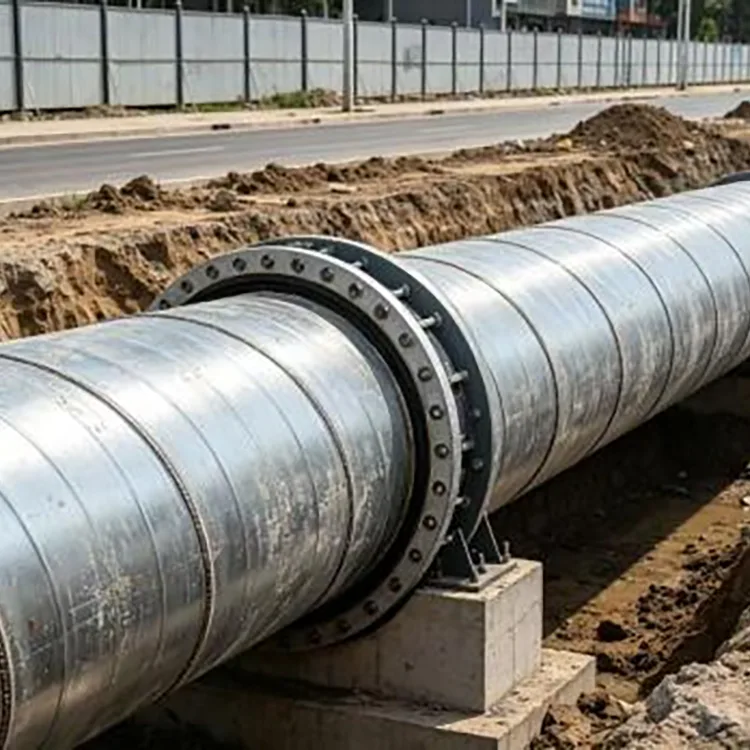

Коммуналдық су және дренаж

Қалалық суды өткізу, жаңбыр суын бұру және құбырларды жаңарту үшін қолданылады. Үлкен диаметрлер жоғары ағын көлемін өңдеуге көмектеседі, ал мырышталған беті ашық немесе ылғалды ортада коррозиядан қосымша қорғауды қамтамасыз етеді.

Ағынды суларды тазарту

Ылғал мен коррозиялық ластаушы заттар қорғалмаған болаттың қызмет ету мерзімін қысқартуы мүмкін ағынды суларды тасымалдау және онымен байланысты зауыт құбырлары үшін қолайлы.

Көпірдің іргетасын қалау және қада салу

Үлкен диаметрлі спиральды құбырды іргетас қадалары, өзен жағасындағы тірек және басқа құрылымдық қосымшалар үшін пайдалануға болады, мұнда қиманың өлшемі мен қабырғасының қалыңдығы инженерлік жүктеме және орнату шарттарымен анықталады.

Өнеркәсіптік сұйықтық жүйелері

Жоба мырышталған болаттан рұқсат етілген және химиялық орта мырыштан қорғау жүйесімен үйлесімді өнеркәсіптік технологиялық сұйықтықтар мен қосалқы құбырлар үшін қолданылады.

Сыртқы және жағалаудағы болат өңдеу

Ашық құбырларға, жағалаудағы тірек жүйелерге және жел қуатына қатысты құбырларға қолданылады. Тұзды шашатын орталарда ауыр мырыш жабыны немесе коррозиядан қорғаудың қосымша жүйесі қажет болуы мүмкін.

Төмен қысымды жылыту және газбен байланысты қолданбалар

Қолданылатын жоба стандарты, орташа үйлесімділік және қысым талаптары мырышталған спиральды құбырға рұқсат еткенде, қолайлы төмен қысымды қосалқы жүйелер үшін қарастырылуы мүмкін. Газ қызметі тек мырыштауды ғана емес, әрқашан белгіленген газ құбырының стандартын сақтауы керек.

Жобаны таңдау: Жалпы сатып алу қателері

Стандартты коммуналдық су немесе дренаж жобасы үшін әдеттегі мырыш жабыны бар және қабырғасының қалыңдығы 3–6 мм Q235B практикалық бастау нүктесін қамтамасыз етуі мүмкін. Соңғы таңдау гидравликалық және құрылымдық дизайнға сәйкес болуы керек.

Ағынды сулар мен өнеркәсіптік орталар үшін 180–275 г/м² диапазондағы ауыр мырыш жабынын қарастырыңыз және сыртқы немесе қысым жүктемелері қажет болған жағдайда қабырға қалыңдығын арттырыңыз.

Жағалау және тұзды шашатын орындар үшін стандартты мырышталған құбырды көрсетпеңіз. Коррозия категориясы, мырыш жабыны, қосымша жабын жүйесі және күтілетін қызмет мерзімі бірге қарастырылуы керек.

Көпір қадалары, өзен жағалауларының құрылымдары және іргетас жұмыстары үшін құрылымдық жоба талап етілсе, Q355B және одан да ауыр қабырға бөліктерін таңдауға болады. Q345B осы бағаны арнайы талап ететін жобалар үшін де қол жетімді болуы мүмкін.

Жоғары қысымды немесе алыс қашықтыққа беру үшін сатып алу тапсырысында дәнекерлеу NDT, гидростатикалық сынақ, өлшемдік төзімділік және соңғы дайындықты көрсетіңіз. Бұл талаптар «ауыр салмақты спиральды құбыр» сияқты жалпы сипаттаманы пайдаланудан маңыздырақ.

Жеткізу алдында нені тексеру керек?

Ыстық мырышталған спиральды болат құбырды кәсіби тексеру мырыш бетінен көбірек жабуы керек.

Болат маркасы мен жылу туралы ақпарат материал сертификатымен тексерілуі керек. Содан кейін құбырдың диаметрі, қабырғасының қалыңдығы, дөңгелектігі, ұзындығы және аяқталу жағдайы сатып алу спецификациясына сәйкес тексерілуі керек.

Спиральды дәнекерлеу - тағы бір маңызды тексеру нүктесі. Жобаға байланысты визуалды тексеру, ультрадыбыстық тестілеу, радиографиялық сынақ және гидростатикалық сынақтар қосылуы мүмкін. Қысым құбырлары үшін тексеру әдісі мен қабылдау критерийлері өндіріс алдында келісілуі керек.

Мырышпен қапталған бетті жабынның жабуын, көрінетін жалаңаш жерлерін, шамадан тыс мырыштың жиналуын және өңдеудің зақымдалуын тексеру керек. Егер құбыр мырыштаудан кейін кесілсе, қиғаш немесе дәнекерленетін болса, зақымдалған мырыш аймақтарын мырышқа бай тиісті жүйені пайдаланып жөндеу керек.

Жобаны жеткізуге арналған тапсырыс бойынша құрастыру

Құбырды стандартты түзу ұзындықтар ретінде беруге немесе орнату сызбасына сәйкес өңдеуге болады.

Қолжетімді өңдеуге бекітілген ұзындықты кесу, құбыр ұшын қию, фланецті дәнекерлеу, ұшын жабу, тегістеу және коррозиядан қорғаудың қосымша өңдеуі кіреді. Құрастырылған құбыр бөліктерін пайдаланатын жобалар үшін өндіріс алдында сызбаларды ұсыну далалық кесу мен дәнекерлеуді азайтуға көмектеседі.

Жаппай тапсырыстар үшін сатып алушылар бір жоба кестесінде әртүрлі диаметрлерді, қабырғалардың қалыңдығын және ұзындықтарды да көрсете алады. Бұл магистральдық желілер, салалық желілер және құрылымдық бөлімдер әртүрлі сипаттамаларды қажет ететін муниципалды құбырлар пакеттері үшін пайдалы.

Қызмет көрсету мерзімі жабынға және экспозицияға байланысты

Ыстық мырыштау қорғалмаған болатпен салыстырғанда коррозиядан қорғау мерзімін едәуір ұзарта алады, бірақ қызмет ету мерзімі қоршаған орта, мырыш жабыны, судың химиясы, топырақ жағдайы, механикалық зақымдану және техникалық қызмет көрсету арқылы бақыланады.

Жеткізілетін өнім ассортименті үшін жалпы анықтама ретінде күтілетін қызмет мерзімі ішкі жағдайларда 20+ жылға жетуі мүмкін, ал сыртқы, көмілген және ағынды суларды қолдану қолайлы жағдайларда әдетте 10-15 жыл ауқымында қарастырылады. Күшті тұз спрейіне немесе агрессивті химиялық заттардың әсеріне ұшыраған жобалар тіркелген қызмет ету мерзімінің нөміріне сүйенбей, жобаға тән коррозияны бағалауды қолдануы керек.

Үлкен диаметрлі құбырға арналған қаптама

Үлкен спиральды құбырлар өңдеу және тасымалдау кезінде құбыр корпусын да, мырышталған бетін де қорғайтын қаптаманы қажет етеді.

Құбырлардың ұштарын қорғағыштармен немесе қорғаныс сақиналарымен қорғауға болады, ал жиынтық құбырлар болат белдіктермен бекітіледі және соққы мен бетінің зақымдалуын азайту үшін қажет болған жағдайда бөлек немесе жастықпен жабылады. Экспорттық жөнелтілімдер үшін тасымалдау әдісіне сәйкес су өткізбейтін орау және тұрақты тиеу механизмдерін қосуға болады.

Жиі қойылатын сұрақтар

1-сұрақ: Ыстық мырышталған спиральды құбыр мен кәдімгі коррозияға қарсы спиральды құбырдың айырмашылығы неде?

A: Кәдімгі коррозияға қарсы құбыр әдетте сыртқы жабын жүйесіне сүйенеді, ал ыстық мырышталған спиральды құбыр коррозиядан қорғау үшін металлургиялық байланыстырылған мырыш жабынын пайдаланады. Сәйкес жүйе құбырдың ашықтығына, көмілгеніне, су астында қалғанына немесе белгілі бір сұйықтықпен пайдаланылғанына байланысты.

2-сұрақ: DN200–DN3000 спиральды болат құбырларын жасай аласыз ба?

A: Иә. Қамтамасыз етілген ауқым DN200–DN3000, қабырғаларының қалыңдығы 3,0–20 мм. Стандартты емес диаметрлер, қабырғалардың қалыңдығы және бекітілген ұзындықтар сызбалар мен жоба талаптарына сәйкес талқылануы мүмкін.

3-сұрақ: Гальванизацияланған спиральды құбырды жер астында қолдануға бола ма?

A: Оны қолайлы жерленген қолданбалар үшін қарастыруға болады, бірақ топырақ химиясы, ылғалдылық, дренаж, сыртқы жүктеме және жабын талаптары бағалануы керек. Агрессивті топырақ жағдайлары үшін коррозиядан қорғаудың қосымша жүйесі қажет болуы мүмкін.

4-сұрақ: Спиральды дәнекерлеу қысыммен қызмет көрсетуге жарамды ма?

A: Спиральды дәнекерленген құбырды болат маркасы, қабырға қалыңдығы, дәнекерлеу процесі және тексеру талаптары тиісті түрде көрсетілген кезде қысымды қолдану үшін жасауға болады. Қысым құбырлары үшін дәнекерлеу NDT және гидростатикалық сынақ сатып алу спецификациясында расталуы керек.

5-сұрақ: Құбырды фланецтермен қамтамасыз етуге бола ма?

A: Иә. Фланецті дәнекерлеу, кесу, бекітілген ұзындықты кесу және басқа да соңғы өңдеулерді сызбаларға сәйкес жөнелту алдында ұйымдастыруға болады.

6-сұрақ: Жағалау жобалары үшін қандай мырыш жабыны таңдалуы керек?

A: 180–275 г/м² диапазондағы ауыр жабынды коррозиясы жоғары орталар үшін қарастыруға болады, бірақ жағалаудағы жобалар нақты тұзды шашыратқыш әсерге және қажетті қызмет мерзіміне сәйкес бағалануы керек. Қосымша жабын ауыр жағдайларда қолайлы болуы мүмкін.

7-сұрақ: Q235B және Q355B бір ретпен араластыруға бола ма?

A: Иә. Құрылымдық немесе құбырлық жобаға сәйкес болаттың әртүрлі маркалары жеткізілуі мүмкін. Әрбір спецификация сатып алу тапсырысында және материал құжаттамасында анық көрсетілуі керек.

8-сұрақ: Экспорттық тапсырыстар үшін қандай құжаттарды ұсынуға болады?

A: Материалдық сертификаттар, тексеру жазбалары және басқа сапа құжаттары тапсырыс пен жоба талаптарына сәйкес берілуі мүмкін. Сатып алушы талап еткенде үшінші тараптың тексеруін де ұйымдастыруға болады.

Жаппай жеткізу және жобаны қолдау

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. муниципалдық, инфрақұрылымдық, өнеркәсіптік және шетелдік жобалар үшін спиральды дәнекерленген болат құбырларға жаппай тапсырыстарды қолдайды. Сатып алушылар баға ұсыныстары үшін құбыр кестесін, сызбаларды немесе қарапайым сипаттамалар тізімін ұсына алады.

Жобалық тапсырыстар үшін жеткізу көлеміне болат сыныбын таңдау, құбыр өлшемдері, бекітілген ұзындықтағы өндіріс, дәнекерлеуді тексеру, мырыштау, соңғы өңдеу, орау және жөнелтуді үйлестіру кіреді. Бұл әсіресе бір жоба кестесі бойынша бірнеше құбыр спецификациясын жеткізу қажет болғанда пайдалы.
