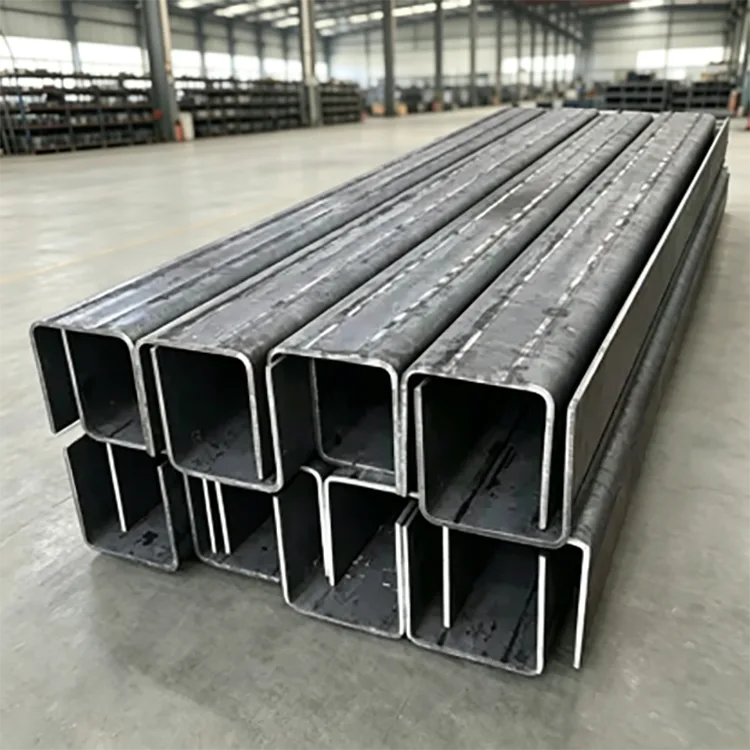

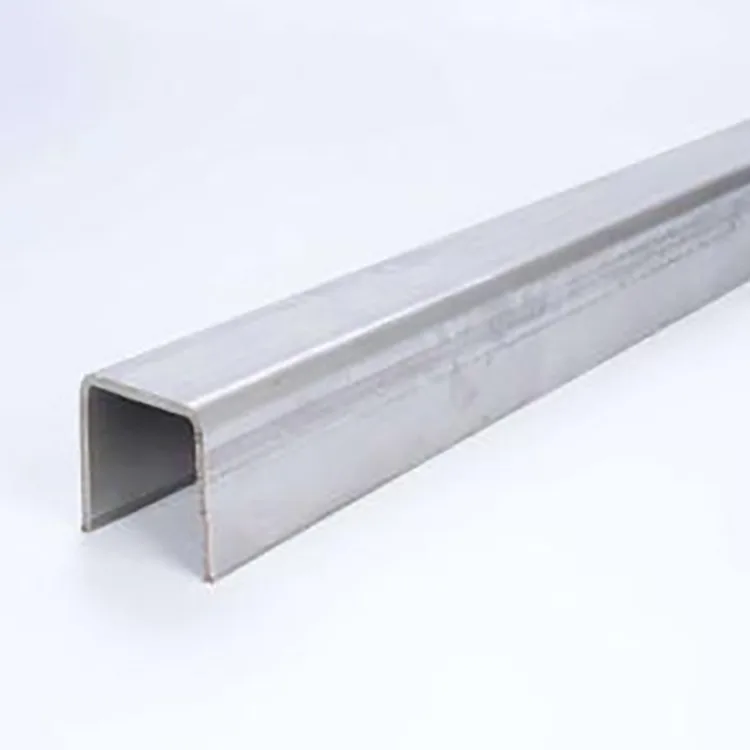

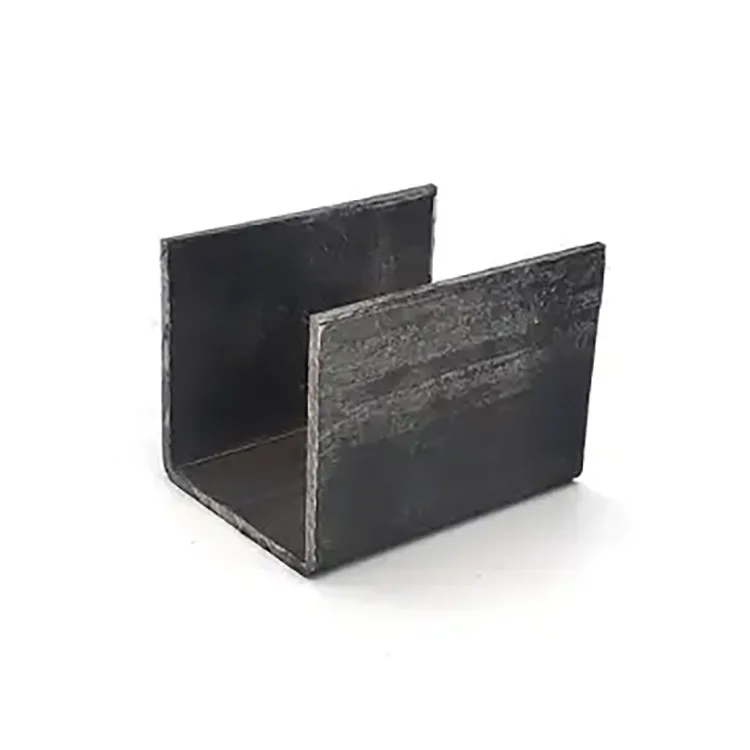

Суық пішінді U-арна

Суық пішінді U-арна дәстүрлі арна болаты тым ауыр және қымбат болатын жобалар үшін әзірленген, ал шаршы немесе тікбұрышты құбырлар қымбатырақ немесе бекіту және орналастыру үшін ыңғайлы емес. Бөлме температурасында салқындатылған қалыптау арқылы сапалы болат жолақтан жасалған, бөлімде тұрақты U-тәрізді ойық бар, ашық қол жетімділік және дәл орналасу.

Негізінен төбе мен қабырғаға арналған шұңқырлар ретінде пайдаланылатын C және Z секцияларымен салыстырғанда, U арналы болат тіректерге, бекіту арналарына, жабдық негіздеріне, ендірілген бөлшектерге, құбыр тіректеріне, бағыттаушы құрылымдарға және қоршау рамаларына жақсырақ келеді. Оның ашық ойығы оны орнату кезінде болттарды бекітуге, қысуға, бағыттауға және орналастыруға ыңғайлы етеді.

Осы себепті ол әсіресе құрғақ жабық шеберханаларға, жабық зауыттарға және жаңбырсыз, тұзды спрейсіз немесе қышқыл мен сілті әсер етпейтін басқа коррозияға ұшырамайтын орталар үшін, әсіресе материалдың құны мен орнату тиімділігін бақылау қажет болған жерлерде өте қолайлы.

Техникалық сипаттамалар

Стандартты өндіріс процесі

Өндіріс болат орамды тексеруден басталады, содан кейін материал кернеуін босату үшін автоматты тегістеу және түзету. Содан кейін жолақ бірте-бірте U-тәрізді бөлікті жасау үшін бірнеше шиыршық қалыптастыру станциялары арқылы өтеді, содан кейін дәл өлшемдер, серво CNC бекітілген ұзындықты кесу және қосымша автоматты тесу немесе бұрышты кесу.

Дайын профильдер толық визуалды және өлшемді тексеруден, байлау мен сақтаудан бұрын қайтадан түзетіледі.

Болат катушкаларын тексеру → тегістеу және түзету → прогрессивті суық орамды қалыптау → U-секциясының өлшемі → CNC бекітілген ұзындықтағы кесу → тесу/бұрышты кесу → қайталама түзету → өлшемді және визуалды тексеру → жинақтау және сақтау

Ыстықтай илектелген секциялардан айырмашылығы, бұл процесте жоғары температуралы илемдеу сатысы қолданылмайды. Ол үздіксіз қалыптау кезінде профиль өлшемдерін, түзулігін, саңылаулардың орналасуын және жиек геометриясын басқаруға мүмкіндік береді, бұл дәл құрастыруды қажет ететін жобалар үшін пайдалы.

U Channel Steel немен ерекшеленеді

Жалпы құны төмен жеңіл дизайн

Суық қалыптау жұмысты шыңдау арқылы болаттың беріктігін арттырады, бұл қолайлы қолданбаларда ауыр дәстүрлі арнаның орнына жұқа қабырғалы бөлікті пайдалануға мүмкіндік береді. Нәтижесінде болат шығыны азаяды және тасымалдау, көтеру және орнату шығындары азаяды.

Әдеттегі жеңіл және орташа тірек қолданбаларында суық пішінделген дизайн дәстүрлі арналы болаттан 30% жеңілірек болуы мүмкін, бұл материал, жүк және еңбек шығындарын азайтуға көмектеседі.

Бекіту және орналастыру үшін U-тәрізді ойық

Ашық U-тәрізді бөлім оның негізгі практикалық артықшылықтарының бірі болып табылады. Ол саңылауларды бекіту, бағыттау, шектеу, жабдықты орналастыру, құбырларды қысу және ендірілген құрылыс үшін ыңғайлы бетті қамтамасыз етеді.

Бұл бөлімнің C және Z болаттан айырмашылығы да осында. C және Z секциялары әдетте пурлиндер үшін таңдалады, ал U арналы болат көбінесе профильдің өзі тірек, негіз, бағыттаушы немесе бекіту арнасы ретінде жұмыс істеуі керек жерде қолданылады.

Тікелей құрастыру үшін өлшемдік дәлдік

Профильдер автоматты орамды қалыптау сызығында қалыптасады және мөлшерлеу және түзету процестерінен өтеді. Бұл біркелкі бөлік өлшемдерін, түзу жиектерді және басқарылатын бұралуды сақтауға көмектеседі.

Алдын ала тесілген саңылауларды немесе бекітілген ұзындықты элементтерді пайдаланатын жобалар үшін мақсат бірнеше рет кесілген немесе сайтта түзетілгеннен гөрі тікелей жиналатын құрамдастарды жеткізу болып табылады.

Оңай кесу, дәнекерлеу және бұрғылау

Табиғи қара болат бетінде мырышталған жабын жоқ, оны кесу немесе дәнекерлеу кезінде ескеру қажет. Материалды дайындау талаптарына сәйкес кесуге, бұрғылауға, дәнекерлеуге немесе майыстыруға болады.

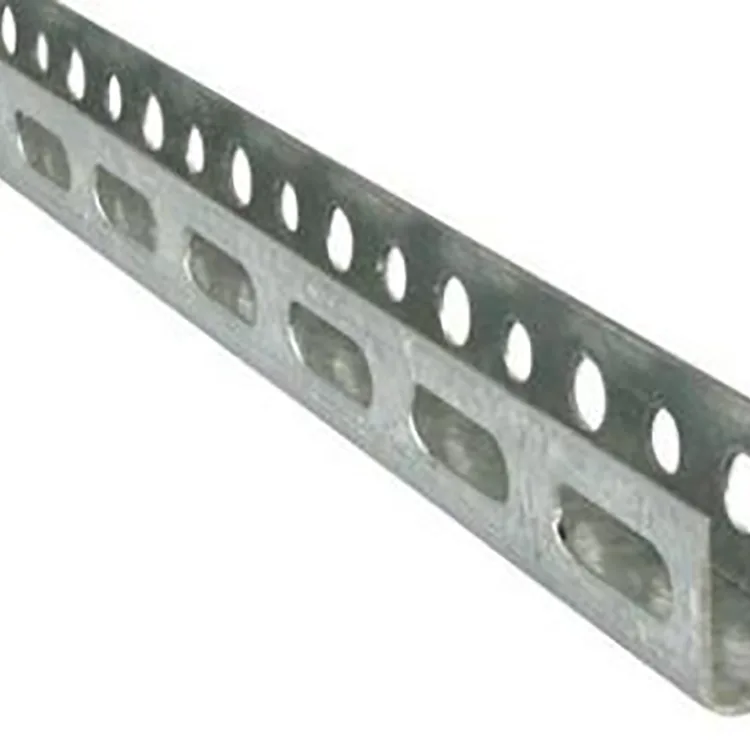

Алдын ала тесілген саңылауларды, ойықтарды, бұрыштық кесінділерді және бекітілген ұзындықты секцияларды жөнелтуге дейін де жасауға болады, бұл жөндеу және жабдықты қолдау жобалары үшін қажетті алаңды өңдеу көлемін азайтады.

Таза бөлім және тұрақты көрініс

Дұрыс құрылған U кесіндісі тегіс бетке, дұрыс жиектерге және дәйекті геометрияға ие. Құрастырудан кейін құрамдас бөліктер біркелкі саңылауларды және ұқыпты жалпы сыртқы түрін сақтай алады, бұл оларды функционалды болат өңдеуге ғана емес, сонымен қатар көрінетін ішкі құрылымдарға, шеберханаларға және көрме немесе көрме залы аймақтарына да жарамды етеді.

Жалпы жоба мәселелерін шешу

Төменгі материалдар мен орнату шығындары:

Суық пішінделген жұқа қабырғалы конструкция дәстүрлі арналы болатпен салыстырғанда салмақты 30%+ азайтады, бұл тасымалдау, көтеру және еңбек шығындарын азайтады.

Сайтты азырақ түзету:

CNC орамдарын қалыптастыру және түзету жеткізілімнен кейін кесу, бұрғылау және түзету жұмыстарын азайтуға көмектесетін дәйекті өлшемдер мен түзуді қамтамасыз етеді.

Жылдам орнату:

Стандартты U-тәрізді ойықты тікелей бекіту, бағыттау, тіреу және орналастыру үшін пайдалануға болады. Алдын ала тесілген саңылаулармен немесе саңылаулармен көптеген құрамдас бөліктерді қосымша сайт жасаусыз жинауға болады.

Жеңіл құрылымдарға жақсырақ сай келеді:

Суық әдіспен шынықтыру қалыптасқан секцияның беріктігін жақсартады, бұл секция жүкке дұрыс таңдалған кезде жеңіл және орташа жүктемелі тіректерге, жабдық кронштейндеріне, құбыр тіректеріне және қоршау конструкцияларына жарамды етеді.

Нақты жоба қолданбалары

1-жағдай: Смарт өндіріс шеберханасына арналған жабдықты қолдау жүйесі

Жоба құрғақ, шаңды басқаратын ішкі ортасы бар заманауи интеллектуалды өндірістік цехты қамтыды. Тұтынушыға құрылымдық тұрақтылық, жоғары тегістік және бақыланатын жоба құны талаптары бар жабдықты бекітетін кронштейндер мен құбырларды қолдау жақтауларының көп саны қажет болды.

Таңдалған материал қабырғасының қалыңдығы 1,5–2,0 мм және алдын ала тесілген орналасу тесіктері бар Q235B суық пішінделген U-арнасы, U100–U140 болды.

U-тәрізді ойық жабдықты орналастыру және құбырларды бекіту талаптарын қосымша дәнекерлеусіз орналастырды. Орнату тиімділігі 40%-ға өсті, ал жеңіл дизайн тасымалдау және көтеру талаптарын азайтты. Дәстүрлі арналы болат ерітіндісімен салыстырғанда жобаның жалпы құны 23%-ға төмендеді.

Жоғары профильді тегістік сонымен қатар жабдықтың айналасында орнатудың ауытқуын болдырмауға көмектесті. Аяқталған қолдау жүйесі тұрақты және қопсытусыз қалды, шеберхананың ұқыпты орналасуы және жобаны бір реттік қабылдау.

2-жағдай: Ескі зауыттың ішкі құрылымын жаңарту

Ескі өнеркәсіптік зауыт жаңа ішкі қалқаларды, жабдық тіректерін және құбырларды бекітетін құрылымдарды қажет етті. Қолданыстағы ғимараттың жүк көтергіштігі шектеулі болғандықтан, ауыр болат секциялар жөндеуге жарамсыз болды.

Жоба әртүрлі қолдау талаптарына сәйкес бірнеше өлшемде Q235B суық пішінделген U-арнасын пайдаланды.

Жеңіл бөлім құрылымдық жүктемені қажетсіз арттырмай, қолданыстағы ғимараттың жүктеме шектеулерін қанағаттандыруға көмектесті. Оның ықшам пішіні бар жабдық пен құбырлардың айналасындағы шектеулі жерлерде орнату оңай болды.

Орнатқаннан кейін жаңартылған құрылымдар таза орналасуды сақтай отырып, тұрақты қолдауды қамтамасыз етіп, U арнасын жеңіл жабық зауыттық жөндеуге жарамды етеді.

Оң U арнасын қалай таңдауға болады

Қоршаған орта бойынша:

Ол негізінен тікелей жаңбырсыз немесе коррозиялық әсер етпейтін құрғақ, желдетілетін ішкі орталар үшін ұсынылады. Ылғалды цехтар үшін қосымша тоттан қорғайтын праймерді қарастырған жөн. Сыртқы, тұзды спрей және қатты коррозиялық орталар сәйкес қорғаныс жабындарын немесе басқа болат бөлігін қажет етеді.

Материал бойынша:

Q235B жалпы жеңіл тіректер, кронштейндер және қоршау құрылымдары үшін жарамды. Q355B үлкенірек аралықтар, ауыр жабдық негіздері немесе күшейту жұмыстары сияқты жоғары беріктік қажет болғанда ұсынылады.

Бөлім өлшемі бойынша:

U80–U120 кішірек құбырлар мен жабдық тіректері үшін пайдаланылуы мүмкін. U140–U200 негізгі қоршау құрылымдары мен тірек негіздері үшін жарамды. Ауыр арматура және үлкенірек негіздер үшін нақты жүктемеге сәйкес U250–U300 сияқты үлкенірек бөліктерді қарастыруға болады.

Қабырғасының қалыңдығы бойынша:

0,8–1,2 мм әдетте жеңіл орналасу және жүк көтермейтін қолданбалар үшін қолданылады; 1,5-2,0 мм тұрақты тірек құрылымдары үшін жарамды; 2,5–3,0 мм неғұрлым ауыр тірек және күшейту қолданбаларына арналған.

Секцияның соңғы өлшемін тек профиль өлшемі бойынша таңдамай, аралыққа, жүктемеге, бекіту әдісіне және орнату шарттарына сәйкес растау керек.

Беттік және қолданбалы орта

Стандартты өнім мырышталған жабыны жоқ табиғи қара болат түрінде жеткізіледі. Бұл келесі кесуді, дәнекерлеуді және бұрғылауды қарапайым етеді және сатып алушыға қажет болған жағдайда праймерді, бояуды немесе басқа қолайлы бетті өңдеуді қолдануға мүмкіндік береді.

Өнім ең қолайлы:

Жабық зауыттар мен цехтарды құрғатыңыз

Жабдықты қолдау жақтаулары

Құбыр және кабельді тірек құрылымдар

Жабдық негіздері

Ішкі бөлімдер мен қоршаулар

Енгізілген болат компоненттері

Бағыттау және орналастыру құрылымдары

Жеңіл болатты жаңарту жобалары

Сыртқы құрылыстар, жағалау аймақтары, тұрақты ылғалдылық немесе қышқыл мен сілтінің әсеріне ұшыраған орталар үшін өндіру алдында коррозиядан қорғауды көрсету қажет.

Таңдамалы өңдеу және жаппай жеткізу

U арнасы стандартты қор өлшемдерімен шектелмей, жоба сызбаларына сәйкес жасалуы мүмкін. Қол жетімді өңдеуге алдын ала тесілген тесіктер, ойықтар, бұрыштарды кесу, бұрыштық кесу, бекітілген ұзындықты кесу және стандартты емес өлшемдер кіреді.

Қайталанатын қолдау құрамдастарын пайдаланатын жобалар үшін алдын ала өңдеу торапты кесуді және бұрғылауды азайтады. Сатып алушылар баға ұсыныстарын сұраған кезде сызбаларды, қима өлшемдерін, саңылаулардың аралығын, ұзындық талаптарын және материалдың сыныбын бере алады.

Үлкенірек тапсырыстар үшін өндірісті қажетті өлшем комбинациясы мен жеткізу кестесіне сәйкес ұйымдастыруға болады, жинақтау және жөнелту алдында өлшемді тексеру жүргізіледі.

Зауыттық сапаны бақылау

Сапаны бақылау кіріс болат катушкасынан басталады, мұнда материалдың сапасы мен негізгі өлшемдік шарттары қалыптау алдында тексеріледі.

Өндіріс кезінде негізгі бақылау нүктелері жолақты тегістеу, орамды қалыптау орнықтылығы, қима өлшемдері, түзу, тесіктің орналасуы және кесу ұзындығы болып табылады. Қалыптастырудан кейін профильдер қайталама түзетуден және соңғы визуалды және өлшемді тексеруден өтеді.

Бұрауға, деформацияға, жиек жағдайына және партиялар арасындағы консистенцияға ерекше назар аударылады. Алдын ала тесілген өнімдер үшін саңылаулардың орны мен аралығы да тексеріледі, себебі бұл өлшемдер орнатуға тікелей әсер етеді.

Бұл өндіріс тәсілі жеткізілген U арнасы сызбаларға сәйкес келуі және сайтты қайталап түзетусіз басқа дайындалған құрамдастармен құрастырылуы қажет жобалар үшін маңызды.

Жиі қойылатын сұрақтар

1-сұрақ: Суық пішінді U-арна кәдімгі арналы болаттан күштірек пе?

Жеңіл және орташа жүктемедегі қолайлы қолданбалар үшін суық қалыптау жұмысты қатайтуды енгізеді және қалыптасқан материалда жоғары беріктікті қамтамасыз ете алады. Бөлім сонымен қатар өлшемді түрде тұрақты және дұрыс таңдалған және орнатылған кезде деформацияға төзімді. Ауыр жүктелген бастапқы құрылымдар үшін қажетті жүктемені есептеу ауыр арна немесе жоғары берік секция қажет екенін анықтауы керек.

2-сұрақ: U арнасы дәстүрлі арна болатын алмастыра ала ма?

Ол тіректер, кронштейндер, қоршаулар, ендірілген құрылымдар және жабдық негіздері сияқты көптеген жеңіл және орташа жүктемелі қолданбаларда дәстүрлі арналы болатты алмастыра алады. Ол елеулі әсерге немесе шоғырланған жүктемелерге ұшырайтын ауыр бастапқы арқалықтарды немесе құрылымдарды автоматты түрде ауыстырмауы керек.

3-сұрақ: Тесіктерді алдын ала тесіп, стандартты емес ұзындықтарды кесуге болады ма?

Иә. Сызбалар бойынша алдын ала тесу, бұрыштық кесу, ойықпен кесу, бұрыштық кесу және стандартты емес тұрақты ұзындықтарды шығаруға болады. Бұл құрамдастардың құрастыруға дайын болуына мүмкіндік береді.

4-сұрақ: U арнасы мен C/Z purlin бөлімдерінің айырмашылығы неде?

C және Z секциялары негізінен шатыр мен қабырғаларды тазарту үшін қолданылады. U секциялары көбінесе тіректерге, негіздерге, ендірілген бөлшектерге, бекіту арналарына, бағыттаушыларға және орналасу құрылымдарына қолданылады. Таңдау нақты құрылымдық функцияға сәйкес болуы керек.

5-сұрақ: Суық қалыптасқан U-арна оңай бұралып немесе деформациялануы мүмкін бе?

Тиісті түрде дайындалған бөлік қолданыстағы стандарт талаптары шегінде бұралу мен деформацияны бақылау үшін көп өтпелі қалыптау, өлшемдеу және түзетуден өтеді. Дұрыс материал, қабырға қалыңдығы, бөлік өлшемі және орнату әдісі қызмет көрсету кезінде өлшемдік тұрақтылықты сақтау үшін де маңызды.

6-сұрақ: қайсысы жақсы, Q235B немесе Q355B?

Q235B жалпы жарықты қолдау және қоршау қолданбалары үшін жарамды. Q355B жоғары беріктікті қамтамасыз етеді және құрылымдық дизайн талап еткенде ауыр жабдық негіздеріне, үлкенірек аралықтарға және арматура жұмыстарына жақсырақ сәйкес келеді.

7-сұрақ: Бетін мырышталған немесе боялған болуы мүмкін бе?

Иә. Стандартты өнім табиғи қара болат болып табылады, сондықтан оны жобаның ортасына және коррозияға қарсы талаптарға сәйкес қолайлы праймермен, бояумен, ұнтақпен немесе мырышпен өңдеуге болады.
