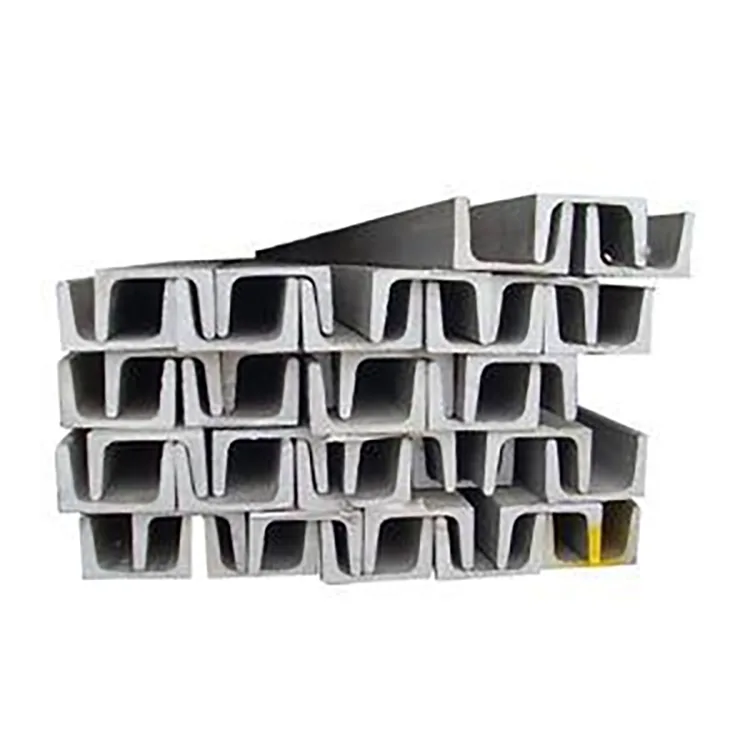

Гальванизацияланған U-арна

Мырышталған U-арна жобаға жабық түтік немесе кәдімгі C/Z пурлин емес, ашық ауада құрамдастарды бекіту, орналастыру немесе қолдау үшін ашық болат бөлімі қажет болғанда таңдалады.

U-тәрізді секция болттарды бекіту, қысу және қосу үшін үздіксіз негізді және бүйірлік фланецтерді жасайды. Ол әдетте жабдық негіздері, құбыр тіректері, фотоэлектрлік құрылымдар, сыртқы жақтаулар, кірістірілген тіректер және коммуналдық қондырғылар үшін қолданылады.

Өндіріс реті маңызды. Болат жолақ алдымен қажетті U профиліне айналдырылады, содан кейін кесу және тесу. Аяқталған бөлік содан кейін химиялық жолмен алдын ала өңделеді және ыстық мырышпен қапталған. Бұл тәсіл мырышталған жолақты соңғы пішінге иілуден аулақ болады және U арнасының ішкі жағын қоса, қалыптасқан бөлікті мырыштан қорғауды қамтамасыз етеді.

Сыртқы жобалар үшін дұрыс комбинация жай ғана «қалың мырыш = жақсы» емес. Бөлім өлшемі, болат сыныбы, қабырға қалыңдығы, құрылымдық жүктеме, әсер ету ортасы және күтілетін қызмет көрсету мерзімі бірге қарастырылуы керек.

Бөлім Геометрия мәселелері

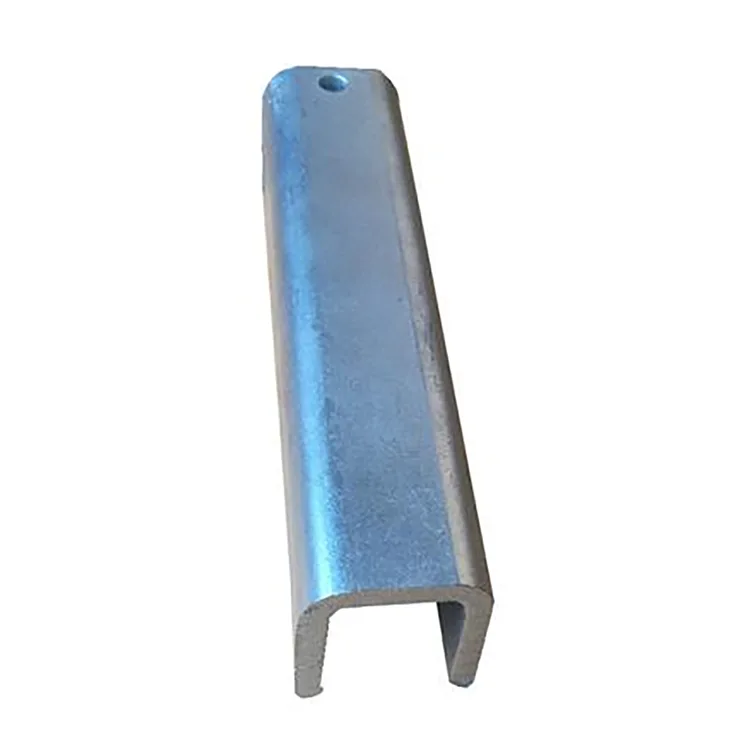

U арнасының басты артықшылығы оның ашық геометриясы болып табылады.

Төменгі бөлік үздіксіз мойынтірек бетін қамтамасыз етеді, ал екі бүйірлік фланецті болтты қосылымдар, қысқыштар, кронштейндер және позициялау компоненттері үшін пайдалануға болады. Бұл орнатушылар қосылымға ашық жақтан қол жеткізу қажет болған жағдайда оны пайдалы етеді.

C секциясымен немесе Z секциясымен салыстырғанда, U арнасы әдетте жабдық негіздеріне, құбыр тіректеріне және орналасу құрылымдарына ыңғайлырақ. C және Z бөлімдері олардың құрылымдық мінез-құлқына қарай пюрлиндер немесе жақтау элементтері ретінде жиі таңдалады.

Фотоэлектрлік жабдықты, сыртқы құбырларды немесе машина тіректерін қамтитын жоба үшін U бөлімі сондықтан қосымша дайындалған кронштейндердің қажеттілігін азайтады.

Техникалық сипаттамалар

Неліктен алдымен қалыптасып, кейінірек мырыштау керек?

Өнімнің бұл түрі үшін қалыптау және дайындаудың көпшілігі ыстық мырыштау алдында аяқталуы керек.

Өндіріс жолы:

Болат жолағын тексеру → Нивелирлеу → U-профильді орамды қалыптау → CNC кесу → Тескіш және бұрыштарды өңдеу → Түзету → Майсыздандыру → Пиклинг → Флюстеу → Кептіру → Ыстық мырыштау → Салқындату/пассивация → Мырышпен тексеру → Қорытынды тексеру

Бұл реттілік өндірушіге мырыштау алдында соңғы U-секциясының өлшемдерін бақылауға мүмкіндік береді.

Бұл сондай-ақ қалыптасатын профильдің тесіктері, бұрыштары және ішкі жағы кейінгі қалыптау операцияларынан аман қалуы керек жабынға сүйенбей, дайын бөліктің бөлігі ретінде қарастырылатынын білдіреді.

Мырыштаудан кейін қажетсіз иілуден немесе ауыр қалыптаудан аулақ болу керек. Егер материалды жұмыс орнында дәнекерлеу немесе кесу қажет болса, зақымдалған мырыш аймағын тазартып, мырышқа бай тиісті жабынмен жөндеу керек.

Мырыш қаптамасын таңдау

Мырыш жабыны нақты коррозия ортасына сәйкес келуі керек.

85 мкм+ экспозициясы салыстырмалы түрде орташа болатын ішкі аймақтардағы қарапайым сыртқы қолданбалар үшін бастапқы сипаттама ретінде қолайлы.

120–180 мкм үшін жабынды ылғалды зауыттар, ауылшаруашылық және мал шаруашылығы нысандары, өзен жағасындағы қондырғылар және ылғалдылығы жоғарырақ басқа жерлерде қарастыруға болады.

200–275 мкм үшін неғұрлым ауыр жабын жағалау аймақтары, порттар, химиялық нысандар және ағынды су орталары сияқты коррозияға ұшырауы күшті жобаларға арналған. Нақты жабынға қойылатын талаптар әлі де жобаның коррозия санатына және қолданылатын спецификацияға қарсы расталуы керек.

Қалың мырыш қабаты аз болат қимасының орнын толтырмайды. Коррозиядан қорғау және құрылымдық дизайн бөлек бағалануы керек.

Q235B немесе Q355B?

Болат маркасы мырышқа емес, құрылымдық жүктемеге сәйкес болуы керек.

Q235B жалпы жабдық тіректері, сыртқы кронштейндер, құбыр тіректері, фотоэлектрлік қосалқы құрылымдар және жалпы коммуналдық қолданбалар үшін практикалық таңдау болып табылады.

Q355B үлкен жабдық негіздері, ауыр тірек құрылымдары, қатты жел немесе қар жағдайлары және құрылымдық дизайны жоғары берік болатты қажет ететін жобалар сияқты жүктемесі жоғары қолданбаларға жақсырақ.

Қамтамасыз етілген өнім ассортименті үшін Q355B сәйкес дизайн жағдайында бірдей бөлік өлшемінде шамамен 30% жоғары жүк сыйымдылығын қамтамасыз ететін ретінде сипатталған. Бұл әмбебап ауыстыру ережесі емес, жоба/дизайн салыстыруы ретінде қарастырылуы керек; соңғы бөлімді инженерлік жүктемеге қарсы тексеру керек.

U арна өлшемі және қабырға қалыңдығы

U80–U300 диапазоны бөлімді әртүрлі тірек жүктемелеріне сәйкестендіруге мүмкіндік береді.

U80–U120 жеңіл құбыр тіректері, жабдықтың шағын кронштейндері, орналасу құрамдастары және екінші жылыжай құрылымдары үшін пайдаланылуы мүмкін.

U140–U200 көптеген негізгі сыртқы қолдау қолданбаларын қамтиды, соның ішінде фотоэлектрлік қосалқы құрылымдар, жабдық базалары және муниципалды қондырғылар.

U220–U300 неғұрлым ауыр жабдық негіздеріне, үлкенірек тірек құрылымдарына және секцияның үлкен сыйымдылығын қажет ететін жобаларға қолайлы.

Қабырға қалыңдығы үшін:

1,2–1,4 мм: жеңіл жұмыс істейтін кронштейндер, орналастыру элементтері және негізгі емес тірек қолданбалары

1,5–2,0 мм: сыртқы тірек құрылымдары мен жабдық негіздеріне арналған жалпы диапазон

2,2–3,0 мм: ауыр жүктер, үлкен тіректер, жоғары жел/қар аймақтары және деформацияға үлкен төзімділікті қажет ететін қолданбалар

Соңғы қалыңдығын нақты аралықты, қосу әдісін және қолданылатын жүктемені есептеу керек.

Қолданбалар

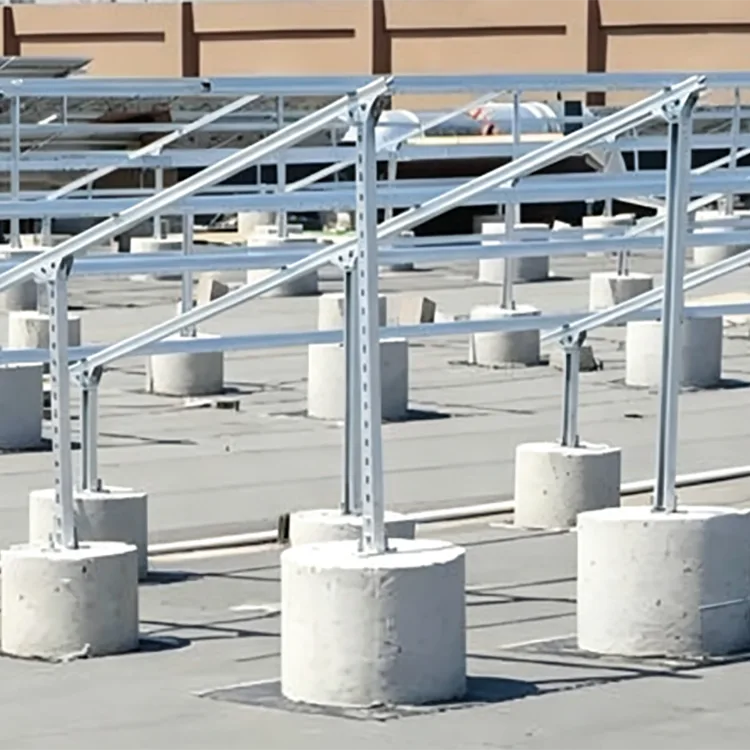

Фотоэлектрлік және жел энергиясының құрылымдары

Мырышпен қапталған U-секциялар сыртқы жаңартылатын энергия қондырғыларында жабдық негіздері, бекіту элементтері, орналасу құрылымдары және қосалқы тіректер үшін пайдаланылуы мүмкін. Жобада 25 жылдық дизайн талаптары бар болса, мырыш жабыны әрбір орын үшін бірдей жабынды көрсетпей, нақты қоршаған ортаға әсер етуіне сәйкес таңдалуы керек.

Жағалау және порт аймақтары

Тұз спрейі және тұрақты ылғалдылық ашық болаттағы коррозияны тездетеді. Ауыр жабыны бар U-тәрізді мырышталған профильдерді сыртқы жабдықтың тіректері, кірістірілген негіздер және қима геометриясы қолайлы жерлерде бекіту құрылымдары үшін пайдалануға болады.

Мал шаруашылығы және ауыл шаруашылығы нысандары

Желдету жүйелері, құбырлар, жабдықтардың тіректері және жылыжай құрылымдары жоғары ылғалдылық пен аммиак бар атмосфераның әсеріне ұшырауы мүмкін. Мырышталған болат мұндай жағдайларда қорғалмаған қара болаттан жақсы коррозиядан қорғауды қамтамасыз етеді.

Химиялық және ағынды су объектілері

Жабдық тіректері, құбырларды бекітетін құрылымдар және сыртқы жақтаулар қоршаған орта мырышпен қапталған болатпен үйлесімді болған жағдайда ыстық мырыштауды пайдалана алады. Жоғары агрессивті химиялық әсер ету үшін толық коррозиядан қорғау жүйесі химиялық ортаға сәйкес белгіленуі керек.

Қалалық сыртқы құрылыстар

Қолданбаларға қоршау негіздері, жарықтандыруға қатысты тіректер, қозғалыс жабдығын бекіту құрылымдары, ландшафттық жақтаулар және басқа сыртқы болат компоненттер кіреді.

Зауыттық сыртқы тіректер

Оны ашық құбырлар, жабдық тіректері, сыртқы бекіту құрылымдары және өнеркәсіптік кәсіпорындардың айналасындағы қосалқы тіректер үшін пайдалануға болады.

Екі типтік жоба қолданбасы

Жағалау индустриалды паркі

Жағалау сызығынан шамамен 2 км қашықтықтағы сыртқы жабдықты қолдау жобасы үшін жабдық тіректері мен ендірілген негіздер үшін 220 мкм мырыш жабыны бар Q355B мырышпен қапталған U профилі таңдалды. Ауыр жабын тұзды шашыратқыш әсерге байланысты белгіленді, ал беріктігі жоғары болат құрылымдық жүктеме талабы үшін пайдаланылды. U профилі сонымен қатар жабдықтың орналасуын және болтты қосылымдарды жеңілдетеді.

Мал шаруашылығын жаңарту

Шошқа және құс шаруашылығының кең ауқымды мекемесіне аммиак әсер ететін ылғалдылығы жоғары ортада жабдықтар мен құбырлар үшін коррозияға төзімді тірек элементтері қажет болды. Тірек құрылымдар мен бекіту элементтері үшін Q235B мырышталған U-секциялары қолданылды. Ашық профиль ыңғайлы орнатуға және реттеуге мүмкіндік берді, ал мырышталған бет қайталанатын коррозияны өңдеу қажеттілігін азайтты.

Мырышталған U-арна ең жақсы таңдау емес

U арнасы барлық басқа болат бөліктерді автоматты түрде ауыстырмауы керек.

Төбенің шұңқырлары үшін C немесе Z секциялары неғұрлым қолайлы құрылымдық конфигурацияны қамтамасыз етуі мүмкін.

Бұралу кедергісі, жабық геометрия немесе сыртқы түрі маңызды болып табылатын жабық конструкция элементтері үшін шаршы немесе тікбұрышты қуыс секциялар қолайлы болуы мүмкін.

Құрғақ ішкі қолданбалар үшін, тоттанудан қорғау қажет болмаса, жабыны жоқ суық пішінді U арнасы үнемді болуы мүмкін.

Жоғары агрессивті химиялық орталар үшін тек ыстық мырышпен қаптау қажетті қорғанысты қамтамасыз ете алмайды. Материалды таңдамас бұрын химиялық ортаны, концентрацияны, температураны және экспозиция уақытын қайта қарау керек.

Мырышталған U-арна және Қара U арнасы

Негізгі U-қимасының геометриясы өзгеріссіз қалуы мүмкін, бірақ қолдану шарттары әртүрлі.

Жеткізу алдында сапаны бақылау

Тексеру болат бөлігін де, мырыштау сапасын да қамтуы керек.

Мырыштау алдында U профилі қима өлшемдері, түзу, бұралу, саңылау орны және кесу дәлдігі үшін тексеріледі. Бұл өте маңызды, өйткені мырыш жабыны орамды қалыптастыру кезінде пайда болған өлшемдік ақауларды түзетпейді.

Мырыштаудан кейін инспекторлар бетінде жалаңаш жерлерді, мырыштың шамадан тыс жиналуын, пиллингті, крекингті және басқа да көрінетін ақауларды тексереді. Мырыш жабынының қалыңдығын келісілген тексеру әдісіне сәйкес өлшеуге болады.

Жобалық тапсырыстар үшін сатып алушының талаптарына сәйкес материал сертификаттары, өлшемді тексеру жазбалары, мырыш жабындысын тексеру нәтижелері және басқа сапа құжаттамасы жеткізілуі мүмкін.

Өңдеу және тапсырыс бойынша өндіріс

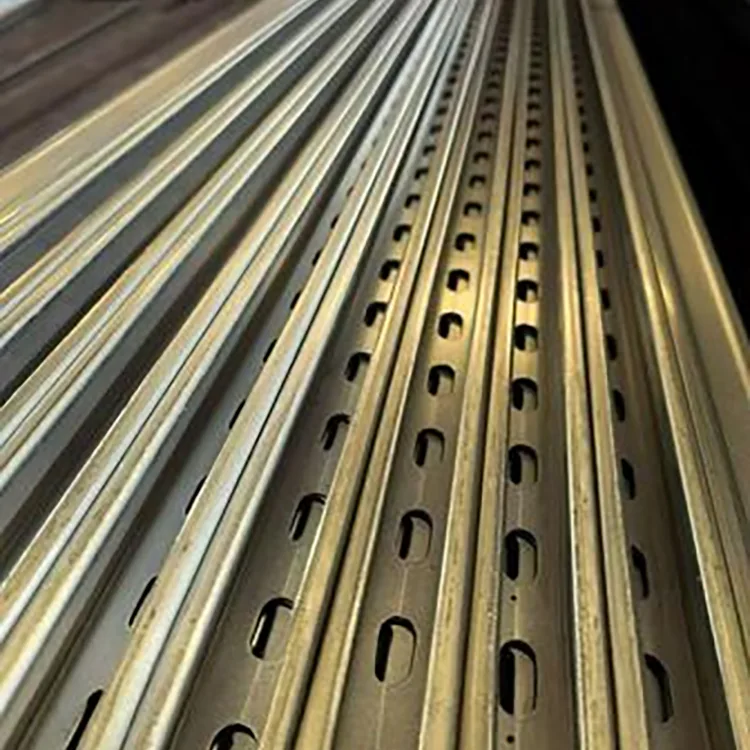

U арнасын стандартты түзу бөлік ретінде беруге немесе мырыштау алдында өңдеуге болады.

Типтік теңшелген операцияларға бекітілген ұзындықты кесу, тесу, бұрышты кесу, саңылауларды орналастыру және стандартты емес секцияларды өндіру жатады. Бұл операцияларды мырыштау алдында аяқтау өңделген аумақтарды соңғы мырыш жабыны арқылы қорғайды.

Үлкен жобалар үшін сатып алушылар саңылау үлгісімен, қажетті ұзындықпен, болат маркасымен, қабырға қалыңдығымен және коррозия ортасымен бірге қима сызбасын ұсынуы керек. Бұл өндірушіге тек өңделмеген U-бөлімін емес, дайын спецификацияны келтіруге мүмкіндік береді.

Сатып алуды бақылау тізімі

Тапсырыс жасамас бұрын мына тармақтарды растаңыз:

1.U бөлім өлшемі: U80–U300 немесе жобаға тән өлшем.

2.Болат маркасы: Q235B немесе Q355B.

3.Қабырғаның қалыңдығы: құрылымдық жүктеме мен аралыққа негізделген.

4.Мырыш жабыны: экспозицияға сәйкес 85 мкм+, 120–180 мкм немесе 200–275 мкм.

5.Тесік үлгісі: алдын ала тесу қажет болса, диаметрі, аралығы және орны.

6.Ұзындығы: стандартты немесе жобаға тән бекітілген ұзындық.

7. Қолданылатын стандарт: жобаның ағымдағы сипаттамасы және талап етілетін мырыштау стандарты.

8. Тексеру құжаттары: материал сертификаты, өлшемді тексеру және қажет болған жағдайда мырыш жабыны туралы есеп.

Бұл ақпарат сатып алуда жиі кездесетін қателіктерді болдырмау үшін жеткілікті: мырышталған U-секцияларды тек тоннаға баға бойынша салыстыру, болаттың маркасын, қабырғаның қалыңдығын және мырыш жабынын ескермеу.

Жиі қойылатын сұрақтар

1-сұрақ: U арнасының ішін мырышпен қаптауға бола ма?

Иә. Өнім алдымен қалыптасады, содан кейін ыстық мырышпен қапталған, сондықтан U-тәрізді секция дайын профиль ретінде мырышталған. Нақты жабынды жабу келісілген инспекция талаптарына сәйкес тексерілуі керек.

2-сұрақ: Неліктен мырыштау алдында қалыптауға артықшылық беріледі?

Дайын мырыш жабынының соңғы U пішініне механикалық түрде қалыптасуын болдырмайды. Кесу, тесу және негізгі қалыптау жұмыстары мырыштау алдында аяқталуы мүмкін, содан кейін коррозиядан қорғаудың соңғы өңдеуі.

3-сұрақ: Дәнекерлеу мырышталған жабынды зақымдай ма?

Дәнекерлеу тігісінің айналасындағы мырыш жабыны дәнекерлеу жылуынан әсер етеді. Дәнекерлеуден кейін аймақты тазарту және мырышқа бай тиісті жабынмен жөндеу керек.

4-сұрақ: U арнасын 25 жылдық фотоэлектрлік жобалар үшін пайдалануға болады ма?

Оны секция мен коррозия жүйесі жоба талаптарына сәйкес келетін жерде пайдалануға болады. Жағалаудағы немесе жоғары коррозияға ұшырайтын учаскелер үшін ауыр мырыш жабыны және ықтимал қосымша қорғаныс жүйесі қарастырылуы керек.

5-сұрақ: Сыртта пайдалану үшін қайсысы жақсы, Q235B немесе Q355B?

Ешбір баға әмбебап жақсырақ емес. Q235B көптеген қалыпты жүктеме құрылымдары үшін жарамды, ал Q355B жоғары құрылымдық беріктік қажет болғанда таңдалады. Баға инженерлік есептеуге сәйкес болуы керек.

6-сұрақ: U арнасы мен C арнасының айырмашылығы неде?

U арнасы әдетте негіздер, бекіту, орналастыру және тірек құрылымдары үшін пайдаланылады, оның ашық профилі қосылыстар үшін ыңғайлы. C арнасы көбінесе құрылымдық жақтау немесе пурлин бөлімі ретінде пайдаланылады. Дұрыс таңдау жүктеме жолына және қосылым дизайнына байланысты.

7-сұрақ: Стандартты емес U арна өлшемдерін жасауға болады ма?

Иә. Бөлімдердің стандартты емес өлшемдері, қабырғалардың қалыңдығы, ұзындығы және саңылау үлгілері сызбалар мен жоба талаптары негізінде талқылануы мүмкін.

8-сұрақ: мырышталған U-арна жағалаудағы аймақтарға жарамды ма?

Иә, мырыш жабыны мен құрылымдық спецификация нақты коррозия ортасы үшін таңдалған жағдайда. Тұз спрейінің күшті әсері үшін жобаның коррозиядан қорғау талаптарымен бірге 200–275 мкм сияқты ауыр жабынды қарастыруға болады.
