Ыстық мырышталған болаттан жасалған арматура

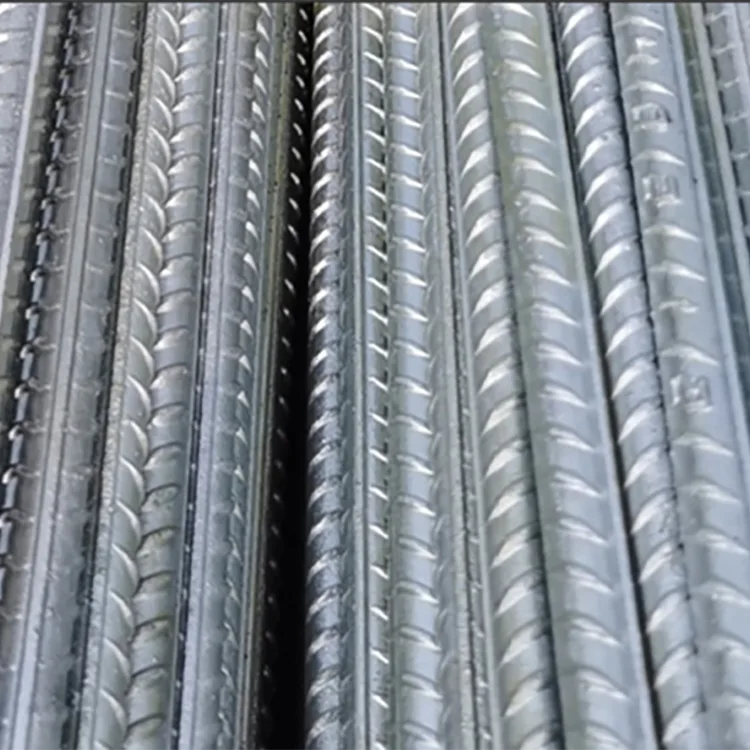

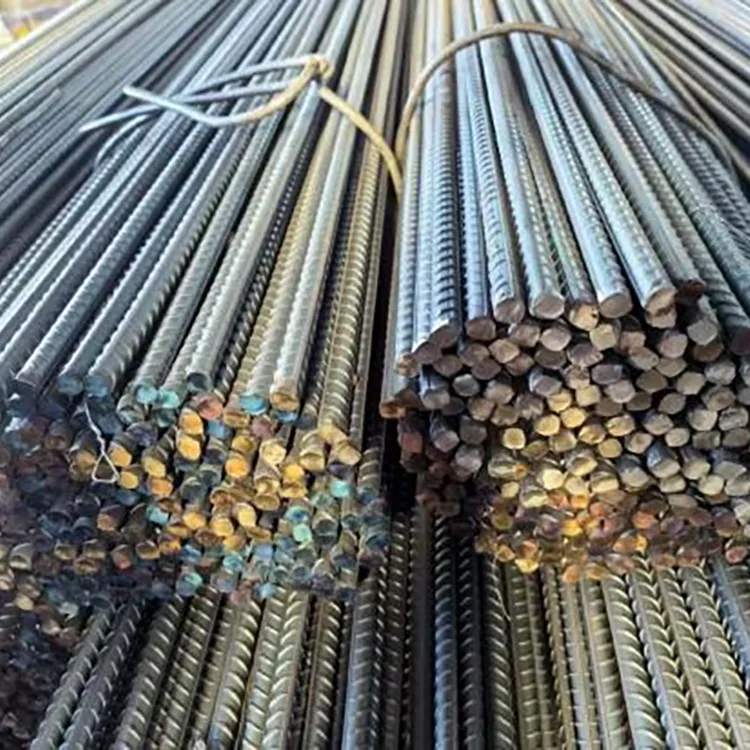

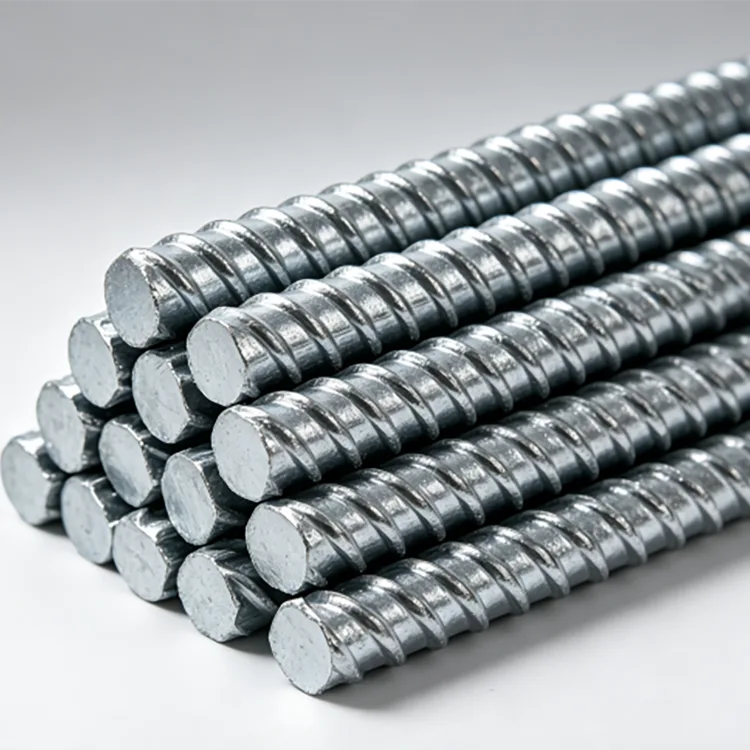

Ыстық мырышталған болаттан жасалған арматура - дайын сырға жағылған мырыш жабыны бар қарапайым ыстықтай илектелген қырлы арматуралық болат. Арматура өзінің қырлы бетін сақтайды және кәдімгі қара арматура тоттану қаупі жоғары болуы мүмкін бетон конструкцияларының ішінде немесе айналасында арматура ретінде пайдаланылады.

Мырышталған арматураны нақтылаудың негізгі себебі арматураның негізгі жүк көтергіштігін арттыру емес. Оның мақсаты болат бетіне коррозиядан қорғауды қосу болып табылады. Бұл әсіресе суға, ылғалдылыққа, хлориді бар орталарға, ластанған топыраққа немесе қайталанатын сулануға және кептіруге ұшыраған құрылымдарда пайдалы болады.

Қолжетімді сорттарға диаметрі Φ6 мм-ден Φ40 мм-ге дейінгі HRB400, HRB400E, HRB500 және HRB500E кіреді. Бекітілген ұзындықтар, кесу және басқа өңдеулер жоба талаптарына сай ұйымдастырылуы мүмкін.

Техникалық сипаттамалар

Арматурадағы мырыштаудың рөлі

Бетон әдетте сілтілі орта арқылы ендірілген болатты қорғау дәрежесін қамтамасыз етеді. Бетонға хлорид, ылғал, карбонация, жарықтар немесе коррозияға ықпал ететін заттардың арматураға жетуіне мүмкіндік беретін басқа жағдайлар әсер еткенде жағдай өзгереді.

Мырышпен қапталған жабын арматура жолағына тағы бір қорғаныс қабатын қосады. Мырыш физикалық тосқауыл ретінде әрекет етеді және болат беті жергілікті әсер еткенде құрбандық қорғанысын қамтамасыз ете алады.

Бұл мырышталған арматураны әсіресе арматураның коррозиясынан кейін жөндеу қиын немесе қымбат болатын құрылымдарға қатысты етеді. Типтік мысалдарға жағалау инфрақұрылымы, су тазарту құрылымдары, көпір құрамдас бөліктері, сыртқы іргетас және кейбір жерленген құрылымдар жатады.

Арматураны мырыштау процесі

Арматураны мырыштау алдында оның болат сыныбын, диаметрін және бетінің күйін растау үшін тексеріледі. Содан кейін бетті дайындау майды, қақты және басқа ластаушы заттарды жояды, осылайша мырыш болатпен дұрыс байланыса алады.

Тұздау және флюсті өңдеуден кейін арматура шамамен 450°C температурада балқытылған мырышқа батырылады. Мырыш болат бетімен әрекеттесіп, металлургиялық байланысқан мырышталған жабынды құрайды. Шығарғаннан кейін мырыштың артық мөлшері бақыланады, содан кейін салқындату, пассивация және соңғы тексеру жүргізіледі.

Деформацияланған бардың қабырғалары мен аңғарларына ерекше назар аударылады. Дайын профиль нақты анықталған күйінде қалуы керек, өйткені қабырғалар арматура мен бетон арасындағы механикалық блоктауға ықпал етеді.

HRB400E немесе HRB500E?

Таңдау мырыштау талабына емес, құрылымдық дизайнға сәйкес болуы керек.

HRB400 / HRB400E көптеген кәдімгі темірбетон конструкцияларына, жабдықтың іргетасына, энергетикалық инфрақұрылымға және коррозиядан қорғаудың жалпы жобаларына жарамды. Сейсмикалық өнімділік көрсетілген жағдайда, жоба жобасы және қолданыстағы стандарт талап еткенде, E-дәрежесін таңдау керек.

HRB500 / HRB500E жоғары шығымдылық деңгейін қамтамасыз етеді және күшейтуге сұранысы жоғары, құрылымдық жүктемелері жоғары немесе беріктігі жоғары арматура арматура мөлшерін оңтайландыруға көмектесетін конструкциялар үшін қолайлы.

Жағалаудағы ауыр жүкті инфрақұрылым, жаңартылатын энергия көздерінің ірі жобалары және коррозиядан қорғайтын негізгі құрылымдар үшін HRB500E құрылымдық жобада көрсетілген кезде қарастырылуы мүмкін.

Арматура диаметрін қалай таңдауға болады

Диаметр арматура кестесінен, жүкке қойылатын талаптардан, бетон элементінің өлшемдерінен және бөлшектеу ережелерінен анықталуы керек.

Бұл диапазондар құрылымдық есептеулерді алмастырғыштар емес, сатып алу сілтемелері болып табылады. Арматураның қажетті аралығына, бетон жамылғысына және қосылым бөлшектеріне сәйкес келмесе, үлкенірек жолақ автоматты түрде жақсы болмайды.

Мырышталған арматура мағынасы бар жерде

Энергия және жаңартылатын энергия

Мырышпен қапталған арматура жел турбиналары іргетасында, қосалқы станция іргетасында, фотоэлектрлік инфрақұрылымда және арматура ылғал мен топырақ жағдайларына ұшырауы мүмкін басқа да сыртқы энергетикалық жобаларда қолданылуы мүмкін.

Су және сарқынды су құрылымдары

Тазарту қондырғылары, су қоймалары, дренаждық құрылыстар, арналар, тіреуіш құрылымдар және басқа сумен байланысты бетон жұмыстары қосымша арматуралық коррозиядан қорғауды қажет етуі мүмкін.

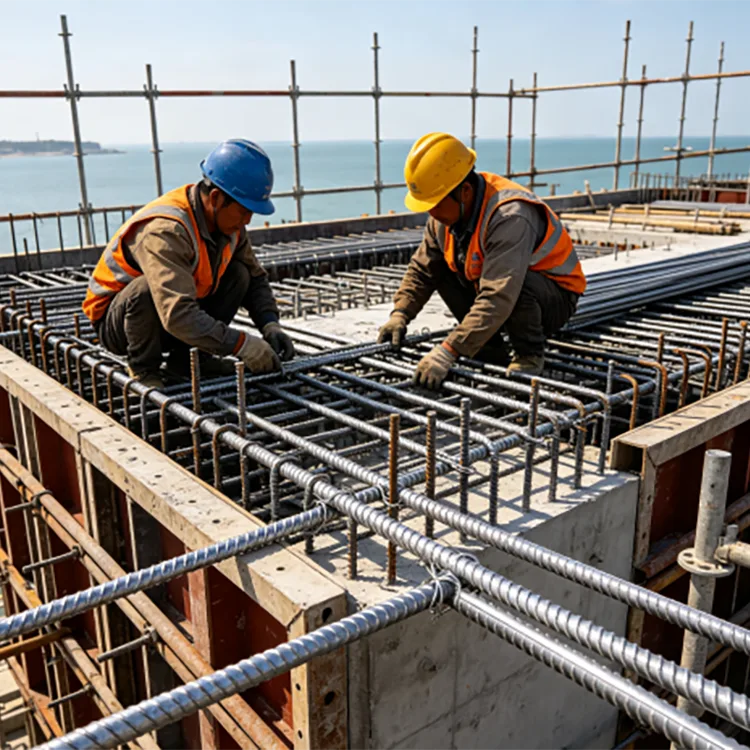

Жағалау инфрақұрылымы

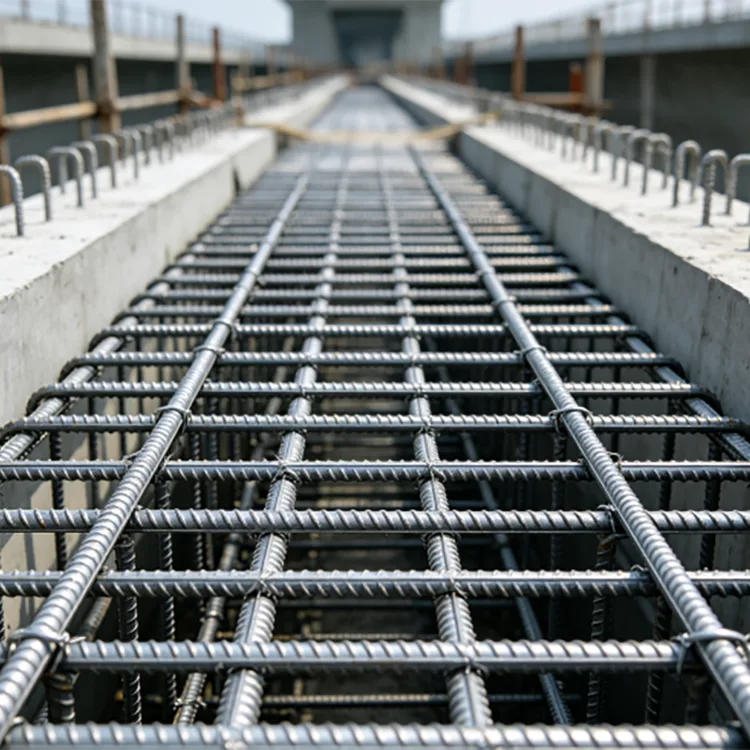

Теңіз және жағалау ғимараттары, порттар, көпірлер, теңіз қабырғалары және басқа хлориді бар құрылымдар ендірілген арматураның коррозиясы ұзақ мерзімді техникалық қызмет көрсету мәселесіне айналуы мүмкін кең таралған қолданбалар болып табылады.

Сыртқы іргетас

Жабдықтардың негіздері, билбордтық іргетастар, қоршау қабырғаларының негіздері және сыртқы болат құрылымдардың іргетасы ылғал мен топырақтың әсері қосымша қорғанысты негіздейтін жерде мырышталған арматураны пайдалана алады.

Жерленген құрылымдар

Жер асты инженерлік дәліздері, көмілген жабдықтың іргетасы және басқа да төмен дәрежелі бетон құрылымдары мырышталған арматураны белгілей алады, мұнда топырақ жағдайлары мен жобалық жоба арматура тоттану қаупін анықтайды.

Кесу, майыстыру және дәнекерлеу кезінде не болады?

Мырышпен қапталған арматураны арматура конструкциясына сәйкес кесуге және майыстыруға болады. Дегенмен, өндірісті мырыш жабындысын ескере отырып жоспарлау керек.

Кесу жалаңаш болаттың бетін ашатын жерлерде, жобаның спецификациясы талап етсе, кесілген жерді тексеріп, мырышқа бай қолайлы жабынмен жөндеу керек.

Дәнекерлеу сонымен қатар мырышталған қабатқа жергілікті әсер етеді. Мырыш дәнекерлеу аймағынан дәнекерлеу процедурасы талап ететіндей жойылуы керек, ал зақымдалған аймақ дәнекерлеу және салқындағаннан кейін коррозиядан қорғайтын тиісті жөндеуден өтуі керек.

Осы себепті, жоба кең көлемде алдын ала дайындауды қажет еткенде, барлық өңдеуді мырыштаудан кейінгі операция ретінде қарастырмай, мырыштау алдында майыстыру, кесу және дәнекерлеу кестесін растау пайдалы.

Мырышпен қапталған арматура және бетон анкері

Гальванизация арматурадан қабырғаларды алып тастамайды. Қабырғаның геометриясы бетонмен механикалық блоктау үшін қол жетімді болып қалады.

Белгілі бір құрылымдық жоба үшін байланыстыру және бекіту қолданыстағы бетон конструкциясының стандартына, штанганың диаметріне, бетон беріктігіне, жабуға, өңдеу ұзындығына және құрылыс әдісіне сәйкес бағалануы керек. Әрбір нақты бөлшектер автоматты түрде қапталмаған арматурамен бірдей болады деп есептемей, мырышталған жағдай жобаның спецификациясына енгізілуі керек.

Мырыш қаптамасын таңдау

Коррозиядан қорғаудың жалпы талаптары үшін ≥85 мкм стандартты мырышталған жабын белгіленуі мүмкін. Жобада тұз спрейінің, ылғалдың немесе коррозиялық жағдайлардың әсері күштірек болса, қалыңдығы 275 мкм-ге дейінгі қалың жабынды талқылауға болады.

Қаптау талаптары өндіріс алдында келісілуі керек, өйткені қажетті мырыш деңгейі мырыштау процесіне, тексеру критерийлеріне және жоба құнына әсер етеді.

Жағалау, теңіз немесе химиялық агрессивті орталар үшін мырыштың қалыңдығын бетон жамылғысымен, бетонның сапасымен, жарықшақты бақылаумен, дренажды және коррозиядан қорғаудың жалпы дизайнымен бірге қарастырған жөн.

Сапаны бақылау

Сапаны тексеру негізгі арматурадан басталады. Болат маркасы, диаметрі, бетінің күйі және механикалық қасиеттері сатып алу спецификациясына сәйкес тексеріледі.

Мырыштаудан кейін дайын штангалар жабынның үздіксіздігіне, бетінің күйіне, көрінетін ақауларға және мырыш жабынының қалыңдығына тексеріледі. Қабырға профилі мен жолақ өлшемдері де тексеріледі, себебі мырыштың шамадан тыс жиналуы қалыпты өңдеуге немесе құрылысқа кедергі жасамауы керек.

Экспорттық және инженерлік тапсырыстар үшін зауыттық материалдар сертификаттары, мырыштауды тексеру жазбалары, орау құжаттамасы және басқа келісілген сапа құжаттары жеткізілуі мүмкін. Сондай-ақ жоба талап еткенде үшінші тараптың тексеруін ұйымдастыруға болады.

Жобаның қосымшасы

Қосалқы станция және жел энергетикасының негізі

Электрлік инфрақұрылым жобасы жел турбиналы іргетастар, қосалқы станция құрылымдары, жерге тұйықтаумен байланысты құрылысқа арналған қосалқы арматура және кіріктірілген жүк көтергіш компоненттер үшін HRB400E ыстық мырышталған арматураны таңдады.

Таңдау сейсмикалық дәрежедегі күшейту талаптарын жаңбыр, топырақпен байланыс және ұзақ мерзімді қоршаған ортаға әсер ететін сыртқы жағдайларда коррозиядан қосымша қорғауды біріктіру қажеттілігіне негізделген. Мырышпен қапталған бет қосымша қорғанысты қамтамасыз етті, ал қырлы жолақ қажетті арматуралық конфигурацияны сақтайды.

Ыстық мырышталған арматура және қара арматура

Қара арматура бетон жүйесі мен әсер ету жағдайлары жеткілікті коррозиядан қорғауды қамтамасыз ететін көптеген әдеттегі темірбетон жобалары үшін жарамды болып қала береді.

Мырышпен қапталған арматура қосымша мырыштау процесіне байланысты бастапқы материалдың жоғары құнына ие. Арматураның коррозиясы жөндеуге елеулі қиындықтар немесе өмірлік цикл шығындарын тудыратын болса, оның мәні айқынырақ болады.

Сондықтан, сатып алу үшін салыстыру тек тоннаға бағаны салыстырудың орнына әсер ету сыныбын, күтілетін қызмет көрсету мерзімін, бетон дизайнын, техникалық қызмет көрсетуге қолжетімділікті және арматураның коррозиясының салдарын қамтуы керек.

Сатып алу туралы ақпарат

Баға ұсыныстары үшін келесі ақпаратты көрсетіңіз:

Жиі қойылатын сұрақтар

Ыстық мырыштау арматураның беріктігін өзгерте ме?

Мырыштау процесі ең алдымен бетті қорғауды өңдеу болып табылады. Дайын арматура әлі де болат сыныбына қойылатын механикалық талаптарға сай болуы керек. Механикалық қасиеттер қолданыстағы материалды тексеру және жоба талаптары арқылы тексерілуі керек.

Мырышталған арматура әлі де бетонмен байланысады ма?

Иә. Деформацияланған қабырғалар барда қалады және бетонмен механикалық блоктауды қамтамасыз етеді. Жобаға арналған бекіту және әзірлеу талаптары әлі де қолданыстағы құрылымдық дизайн стандартына сәйкес болуы керек.

Мырышталған арматураны дәнекерлеуге бола ма?

Ия, бірақ дәнекерлеу дәнекерлеудің айналасындағы мырыш жабынына әсер етеді. Дәнекерлеу процедурасы мырышталған бетті есепке алуы керек, ал зақымдалған мырыш қорғанысын дәнекерлеуден кейін жөндеу керек.

Арматураны мырыштаудан кейін майыстыруға бола ма?

Иілу операциясы штанганың дәрежесіне, диаметріне және жоба талаптарына сәйкес болғанда оны майыстыруға болады. Кең ауқымды дайындау үшін мырыштау алдында иілу кестесін растау және иілуден кейін жабынды тексеру жақсырақ.

Жағалау жобалары үшін 85 мкм мырыш жабыны жеткілікті ме?

Міндетті емес. Жағалаудағы және теңіздегі экспозиция жоғары мырыш сипаттамасын қажет етуі мүмкін. 275 мкм-ге дейінгі жабынды бетон жамылғымен және жобаның жалпы коррозияға қарсы дизайнымен бірге талқылауға болады.

HRB400E мен HRB500E арасындағы айырмашылық неде?

Негізгі айырмашылық - берілген беріктік деңгейі. HRB400E кемінде 400 МПа шығымдылық деңгейіне ие, ал HRB500E кемінде 500 МПа шығымдылық деңгейіне ие. E белгісі сейсмикалық қолданбаларға қатысты қосымша талаптармен байланысты.

Мырышталған арматураны арнайы ұзындықтарда жеткізуге бола ма?

Иә. Стандартты ұзындықтар 9 м және 12 м, ал 6-15 м-ге дейінгі тұрақты ұзындықтар жоба кестесіне және тасымалдау талаптарына сәйкес талқылануы мүмкін.

Инженерлік немесе экспорттық тапсырыс үшін қандай құжаттар ұсынылуы мүмкін?

Материалдық сертификаттар, өнімді тексеру жазбалары, мырыштауды тексеру құжаттамасы, орау парақтары және басқа келісілген экспорттық немесе жобалық құжаттар сатып алу спецификациясына сәйкес дайындалуы мүмкін.
