Мақаланың қысқаша мазмұны: A ыстықтай илектелген I-арқалықөнеркәсіптік ғимараттарға, жабдық негіздеріне, платформаларға және құбыр тіректеріне практикалық иілуге төзімділік пен сенімді қолдауды қамтамасыз етуге арналған кеңінен қолданылатын құрылымдық болат қимасы. Оның көлденең қимасының геометриясын, болат сыныбын, өлшемдерін, өндіріс процесін және бетті қорғауды түсіну инженерлер мен сатып алу топтарына қолданбалары үшін дұрыс өнімді таңдауға көмектеседі.Ронхенгжалпы өлшемдері 10#-ден 63#-қа дейінгі және стандартты ұзындығы 6 м, 9 м және 12 м болатын Q235B және Q355B сорттарында ыстықтай илектелген I-арқалықтарын жеткізеді. Бұл нұсқаулық спецификацияларды бағалау, материал опцияларын салыстыру және болат сатып алудың дәлірек жоспарын қалай дайындау керектігін түсіндіреді.

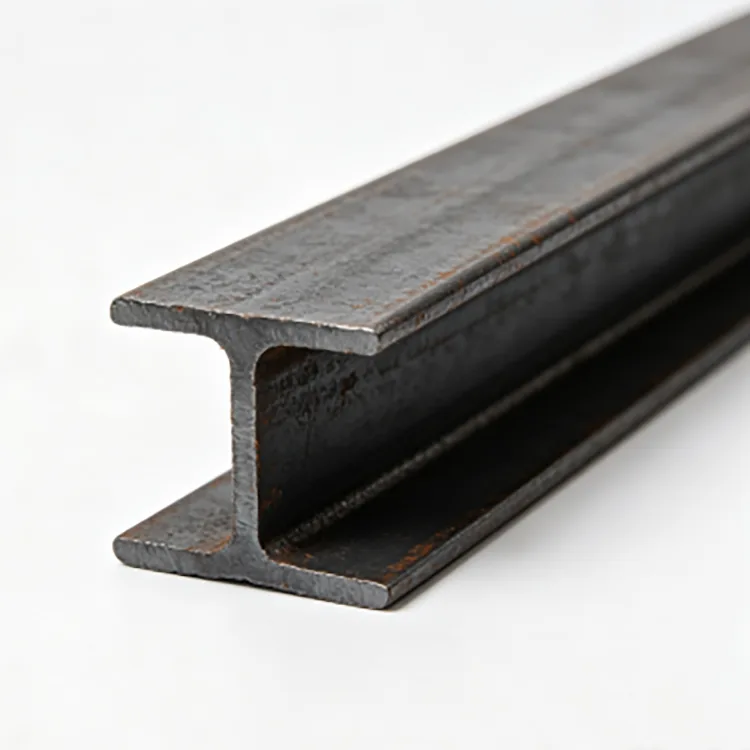

Ыстық илектелген I-арқалық - бұл қыздырылған болатты қалыптау өткелдерінің сериясы арқылы илемдеу арқылы жасалған құрылымдық болат профилі. Оның көлденең қимасы I-тәрізді танылатын профильді жасайтын тік тормен қосылған екі көлденең фланецтен тұрады. Бұл геометрия иілуге қарсы тұру үшін материалды тиімді таратады, бұл бөлімді көптеген жүк көтеретін қолданбаларға жарамды етеді.
Бөлек болат пластиналардан құрастырылған дайындалған арқалықтан айырмашылығы, стандартты ыстықтай илектелген I-арқалық өзінің негізгі көлденең қимасының пішінін тікелей илемдеу процесінде алады. Бұл бойлық пластиналарды дәнекерлеу арқылы іргелі бөлікті өндіру қажеттілігін азайтады және кейінгі дайындау үшін стандартталған профильді қамтамасыз етеді.
Ронхенг supplies Hot-Rolled I-Beam products in Q235B and Q355B grades. Қолжетімді диапазон 10#-дан 63#-ге дейінгі жалпы қытай стандартты өлшемдерін қамтиды, бекітілген ұзындықты кесу және расталған жоба талаптарына сәйкес қосымша өңдеу мүмкіндігі бар.
Тор, ең алдымен, фланецтерді біріктіреді және ығысуға төзімділікке ықпал етеді, ал фланецтер секцияның иілу кедергісінің көп бөлігін қамтамасыз етеді. Дегенмен, нақты өнімділік көлденең қиманың толық қасиеттеріне, болат сыныбына, тірек жағдайларына, жүктеу үлгісіне және құрылымдық дизайнға байланысты.
Ыстық илемдеу болатты жоғары температурада пішіндейді, бұл материалдың бөлме температурасындағыға қарағанда қалыптау орамдарынан оңай өтуіне мүмкіндік береді. I-арқалық үшін дәйекті домалау операциялары тор мен фланецтерді орнатады және бөлікті белгіленген өлшемдерге қарай әкеледі.
Типтік өндіріс тізбегі келесі кезеңдерді қамтиды:
Нақты өндіру және тексеру шаралары өндіріс орны мен қолданылатын өнім стандартына байланысты. Сатып алушылар үшін маңызды мәселе - дайын арқалықтың қима өлшемдері, материал сыныбы, ұзындығы және бетінің күйі бойынша келісілген талаптарға сәйкес келетінін тексеру.
Choosing a hot-rolled I-beam requires more than identifying a nominal size. Сатып алушылар тапсырысты орналастырмас бұрын бөлімнің белгіленуін, болат сыныбын, өлшемдік стандартты, ұзындықты, өңдеу талаптарын және жеткізу шарттарын растауы керек.
Келесі кестеде Rongheng компаниясының ыстықтай илектелген I-сәулелік диапазоны үшін жарияланған негізгі жабдықтау ақпараты жинақталған.
| Техникалық сипаттама | Қолжетімді опциялар немесе мәліметтер | Сатып алушылар нені растауы керек |
|---|---|---|
| Өнім түрі | Ыстық илектелген құрылымдық I-арқалық | Қажетті көлденең қима профилі |
| Болат маркасы | Q235B, Q355B | Құрылымдық сызбаларда көрсетілген баға |
| Өлшем диапазоны | 10#–63# | Бөлімнің нақты белгіленуі және сериясы |
| Бөлім сериясы | a-series және b-series опциялары | Дұрыс өлшем конфигурациясы |
| Стандартты ұзындықтар | 6 м, 9 м, 12 м | Қажетті қор ұзындығы немесе кесу кестесі |
| Бетінің жағдайы | Қара ыстықтай илектелген болат | Қосымша жабын қажет пе |
| Өңдеу опциялары | Кесу, бұрғылау, қиғаш кесу, түзету, қырғыштарды алу | Сызу бөлшектері және өңдеу рұқсаттары |
| Қолданылатын стандарт | GB/T 706-2016; басқа талаптарды талқылауға болады | Қажетті стандарт және қабылдау критерийлері |
| Тексеру құжаттары | Материалдық сертификаттар және жоба талаптарына сәйкес келісілген тексеру жазбалары | Қажетті құжаттама және тексеру көлемі |
Бұл опциялар жобаға тән спецификацияны алмастыра алмайды. Нақты өлшемдер, фланецтің ені, тордың қалыңдығы, бірлік салмағы және рұқсаттар таңдалған бөлікке және қолданылатын стандартқа байланысты өзгереді. Сатып алушылар бірдей номиналды өлшем диапазонындағы барлық арқалықтар бірдей қасиеттерге ие деп есептемей, тиісті өлшемдік ақпаратты сұрауы керек.
Өнім туралы қосымша ақпарат алу үшін Rongheng Steel I-Beams өнім санатына кіріңіз.
I-тәрізді профиль ыстықтай илектелген I-арқалықтарды иілуге төзімділік, практикалық дайындау және белгіленген болат құрылыс әдістерімен үйлесімділік маңызды болатын құрылымдарда пайдалы етеді. Олардың жарамдылығы әлі де әрбір қолданба үшін инженерлік есептеулер арқылы расталуы керек.
Жабдық негіздері үшін сатып алушылар дірілді, шоғырланған жүктемелерді, монтаждау орындарын және қайталанатын жұмыс күштерін ескеруі керек. Құрылыс құрылымдары үшін аралық, арқалық аралығы, қосылым бөлшектері, ауытқу шегі және жалпы тұрақтылық бірдей маңызды болуы мүмкін.
Жеңіл жүктелген платформа үшін жұмыс істейтін арқалық кран тіреуіш құрылымға немесе айтарлықтай динамикалық күштерге ұшырайтын машинаға сәйкес келмеуі мүмкін. Қолданбаға арналған инженерия әрқашан соңғы таңдауды басшылыққа алуы керек.
Q235B and Q355B are common structural steel grades used for different engineering requirements. Негізгі қарастырылатын нәрсе - таңдалған арқалық бөлімімен біріктірілген кезде материалдың көрсетілген механикалық қасиеттері дизайн талаптарына сәйкес келеді ме.
Q235B жалпы құрылымдық өндіріс үшін жиі қарастырылады, оның ішінде зауыттық тірек жақтаулары, платформалар, жабдық тіректері және оның көрсетілген қасиеттері жеткілікті болған басқа қолданбалар. Оның жарамдылығы жобалық жүктемелерге, бөлік өлшемдеріне, қосылым бөлшектеріне және қолданылатын стандартқа байланысты.
Q355B қолданыстағы материал стандарты бойынша Q235B қарағанда жоғары белгіленген аққыштық күшін ұсынады. Ол жоба материалдың жоғары беріктігін талап еткенде немесе инженер оның жоспарланған жүктеу жағдайларына сәйкестігін анықтаған кезде таңдалуы мүмкін.
Соған қарамастан, жоғары беріктік дәрежесі кішігірім сәулені автоматты түрде қолайлы етпейді. Ауысу, жергілікті және жалпы тұрақтылық, қосылым сыйымдылығы, қажет болған жағдайда шаршау және басқа дизайн тексерулері әлі де таңдауды реттеуі мүмкін.
| Салыстыру факторы | Q235B | Q355B |
|---|---|---|
| Жалпы позициялау | Жалпы құрылымдық болат маркасы | Беріктігі жоғары құрылымдық болат маркасы |
| Потенциалды қолданбалар | Жалпы жақтаулар, платформалар және тіректер | Жоғары көрсетілген материал беріктігін қажет ететін қолданбалар |
| Сәуле өлшемін таңдау | Құрылымдық есептерді қанағаттандыру керек | Құрылымдық есептерді қанағаттандыру керек |
| Дәнекерлеу және дайындау | Қолданылатын баға талаптарын және бекітілген процедураларды орындаңыз | Қолданылатын баға талаптарын және бекітілген процедураларды орындаңыз |
| Соңғы таңдау | Инженерлік сипаттамаларға негізделген | Инженерлік сипаттамаларға негізделген |
Тапсырыс бермес бұрын құрылымдық сызбалар мен материалдың сипаттамаларына сәйкес қажетті бағаны растаңыз. Бір бағаны басқасына рұқсатсыз ауыстыру сәйкестікке, жасау процедураларына немесе құрылымдық өнімділікке әсер етуі мүмкін.
I-арқалықтар мен H-арқалықтар торы және екі фланеці бар құрылымдық болат профильдері болып табылады, бірақ олардың көлденең қимасының пропорциялары мен қима қасиеттері айтарлықтай ерекшеленуі мүмкін. Дәстүрлі I-арқалықтар әдетте тар фланецтерге ие, ал H-арқалықтарда әдетте кеңірек фланецтер және құрылымдық талаптардың әртүрлі диапазонына сәйкес профиль бар.
| Салыстыру нүктесі | I- Beam | H-сәуле |
|---|---|---|
| Көлденең қиманың көрінісі | Әдетте секция тереңдігіне қатысты тар фланецтер | Әдетте кеңірек фланецтер |
| Ортақ құрылымдық рөл | Бөренелер, платформалар, жабдық тіректері және таңдалған жақтау элементтері | Бағандар, құрылыс жақтаулары және басқа да жүк көтергіш элементтер |
| Дизайнды қарастыру | Бөлім модулі, ығысу кедергісі, орнықтылық және ауытқу | Секцияның қасиеттері, орнықтылығы, осьтік жүктемелер, иілу және байланыстар |
| Өзара алмастыру мүмкіндігі | Инженерлік тексеруді қажет етеді | Инженерлік тексеруді қажет етеді |
Профильдердің ешқайсысы әмбебап жағынан жоғары емес. Сәйкес таңдау жүктеме жолына, аралыққа, қолдау шарттарына, мүше бағытына, қосылым дизайнына және сәйкес бөлім сипаттарына байланысты. Екі профиль ұқсас немесе салыстырмалы номиналды тереңдікке ие болғандықтан ғана ауыстыру ешқашан жасалмауы керек.
Бірнеше құрылымдық профильдерді қажет ететін жобалар қол жетімді өнім санаттарын салыстыру үшін Rongheng құрылымдық болат бөліктерін де қарап шыға алады.
Өнімнің сапасы визуалды көріністен көп нәрсені қамтиды. Ыстық илектелген I-арқалық үшін сатып алушылар жеткізілген бөліктің сатып алу тапсырысына сәйкес келетінін және оның өлшемдері, материалды сәйкестендіру және бетінің күйі келісілген қабылдау критерийлеріне сәйкес келетінін тексеруі керек.
Практикалық тексеру жоспары келесі тармақтарды қамтуы мүмкін:
Стандартты қара ыстықтай илектелген I-арқалықтар автоматты түрде коррозиядан қорғайтын жабынды қамтымайды. Беткі әдетте диірмен шкаласын сақтайды және жұмыс ортасына байланысты қосымша қорғаныс қажет болуы мүмкін.
Құрғақ жағдайларда үй ішіндегі қолданбалар үшін көрсетілген қара бет жеткілікті болуы мүмкін. Сыртқы қондырғылар, ылғалды қондырғылар, жағалаудағы орындар және химиялық агрессивті орталар сәйкес бояу жүйесін, ыстық мырыштауды немесе басқа инженерлік қорғаныс жабынын қажет етуі мүмкін.
Мырышпен қаптау көрсетілген болса, кесу, бұрғылау және басқа дайындау операциялары әдетте жабу алдында үйлестірілуі керек. Бұл өңдеуден кейін қорғаныс жөндеуді қажет ететін ашық болат мөлшерін азайтуға көмектеседі. Соңғы жабын жүйесі қоршаған ортаға, дизайн мерзіміне, техникалық қызмет көрсету жоспарына және жоба талаптарына сәйкес таңдалуы керек.
Сатып алудың анық спецификациялары материалдың сәйкессіздігін, қажетсіз өндірісті және орнатудың кешігуін азайтуға көмектеседі. Баға ұсыныстарын сұрамас бұрын, мүмкіндігінше келесі ақпаратты дайындаңыз.
Мысалы, бұрғыланған монтаждау саңылаулары бар 12 м арқалықтарды қажет ететін жобада соңғы кесу ұзындығын да, саңылау орындарын да көрсету керек. Егер тапсырыста сәуленің өлшемі мен саны жай ғана көрсетілсе, жеткізушіде қажетті өңделген компоненттерді дайындау үшін жеткілікті ақпарат болмауы мүмкін.
Ронхенг келісілген талаптарға сәйкес стандартты секцияларды, бекітілген ұзындықты кесуді, бұрғылауды, қиғаштарды кесуді, түзетуді және қоқыстарды тазартуды үйлестіре алады. Толық сызбалар мен біріктірілген кесу тізімін қамтамасыз ету өндіріс немесе жөнелту алдында тапсырысты қарап шығуды жеңілдетеді.
Ол әдетте зауыттық құрылымдарға, шатырға байланысты арқалықтарға, платформаларға, жабдық негіздеріне, құбырларға арналған сөрелерге, қойма жақтауларына және өнеркәсіптік тірек құрылымдарға қолданылады. Арнайы қолдану құрылымдық дизайнмен салыстырылуы керек.
Ронхенг 10# мен 63# аралығындағы жалпы өлшем ауқымын, соның ішінде a сериясы мен b сериясының опцияларын көрсетеді. Нақты өлшемдер мен теориялық бірлік салмақтары таңдалған секцияның белгілеуіне байланысты.
Жалпы стандартты ұзындықтар 6 м, 9 м және 12 м. Бекітілген ұзындықты кесуді расталған жоба өлшемдері мен тапсырыс талаптарына сәйкес талқылауға болады.
№ Q355B жоғары белгіленген аққыштық шегіне ие, бірақ сәйкес сорт инженерлік дизайнға, жүктеу жағдайларына, бөлік өлшеміне, дайындау талаптарына және қолданыстағы стандартқа байланысты. Тек жоғары материалдың беріктігі жалпы құрылымдық өнімділіктің жақсырақ болуына кепілдік бермейді.
Автоматты емес. Екі профильде әртүрлі бөлім қасиеттері мен құрылымдық әрекеті болуы мүмкін. Кез келген ауыстыруды жауапты инженер-конструктор тексеріп, бекітуі керек.
Иә. Кесу, бұрғылау, қиғаш кесу, түзету және қатайту келісілген өңдеу талаптарына сәйкес ұйымдастырылуы мүмкін. Сатып алушылар тапсырыс бермес бұрын қажетті сызбаларды, өлшемдерді және рұқсаттарды беруі керек.
Стандартты қара ыстықтай илектелген бет арнайы коррозиядан қорғайтын жабынға тең емес. Қоршаған ортаға байланысты жоба бояуды, ыстық мырыштауды немесе басқа қолайлы қорғаныс жүйесін қажет етуі мүмкін.
Бөлім белгілеуін, болат сыныбын, қолданылатын стандартты, мөлшерді, қажетті ұзындықты, өңдеу мәліметтерін, бетті өңдеуді, тексеру талаптарын және жеткізу орнын қосыңыз. These details help the supplier assess the order more accurately.
Теориялық салмақ таңдалған бөлімнің жарияланған бірлік салмағын оның ұзындығына көбейту арқылы есептеледі. Мысалы, теориялық бірлік салмағы 20 кг/м және ұзындығы 12 м болатын қиманың теориялық салмағы 240 кг. Таңдалған бөлім үшін нақты бірлік салмағы расталуы керек және келісім-шартта есеп айырысу әдісі көрсетілуі керек.
Иә. Халықаралық тапсырыстар келісілген бөлім спецификациялары, өңдеу талаптары, инспекциялық құжаттар, қаптама, контейнерді тиеу және экспорттық құжаттама төңірегінде үйлестірілуі мүмкін. Delivery arrangements should be confirmed for each order.
Ыстық илектелген I-арқалық оның өлшемдері, болат маркасы және қима қасиеттері жобаның талаптарына сәйкес келсе, тиімді құрылымдық шешімді қамтамасыз ете алады. Сәтті сатып алу бағаларды салыстырудан гөрі көп нәрсені талап етеді: сатып алушылар қолданыстағы стандартты тексеруі, дұрыс бөлім сериясын растауы, өңдеу және коррозиядан қорғауды көрсетуі, тексеру мен жеткізудің нақты талаптарын орнатуы керек.
Ронхенг Q235B және Q355B ыстықтай илектелген I-арқалықтарымен, жалпы өлшемдері 10#-ден 63#-ке дейін, стандартты ұзындығы 6 м, 9 м және 12 м және келісілген өңдеу нұсқалары бар құрылымдық болат көздерін қолдайды. Зауыт құрылымы, жабдық базасы, өнеркәсіптік платформа немесе құбыр сөресі үшін болат сатып алсаңыз да, нақты сипаттамалар өндірісті жеңілдетуге және сатып алудың алдын алуға болатын тәуекелдерін азайтуға көмектеседі.
Келесі құрылымдық жобаңыз үшін ыстықтай прокатталған I-арқасының сенімді жеткізілімін іздеп жүрсіз бе? Қажетті бөлік өлшемін, болат сыныбын, мөлшерін, кесу өлшемдерін, бетті өңдеуді және жеткізу орнын Rongheng компаниясымен бөлісіңіз. Біздің команда сіздің талаптарыңызды қарап, қолайлы жеткізу нұсқаларын талқылай алады. Өнім туралы егжей-тегжейлі мәліметтер, жоба баға ұсыныстары және өңделген өңдеу шаралары үшін,жалғасыбізге әрекет етіңізбүгін болат көздеріне қажеттіліктеріңізді талқылау үшін.
