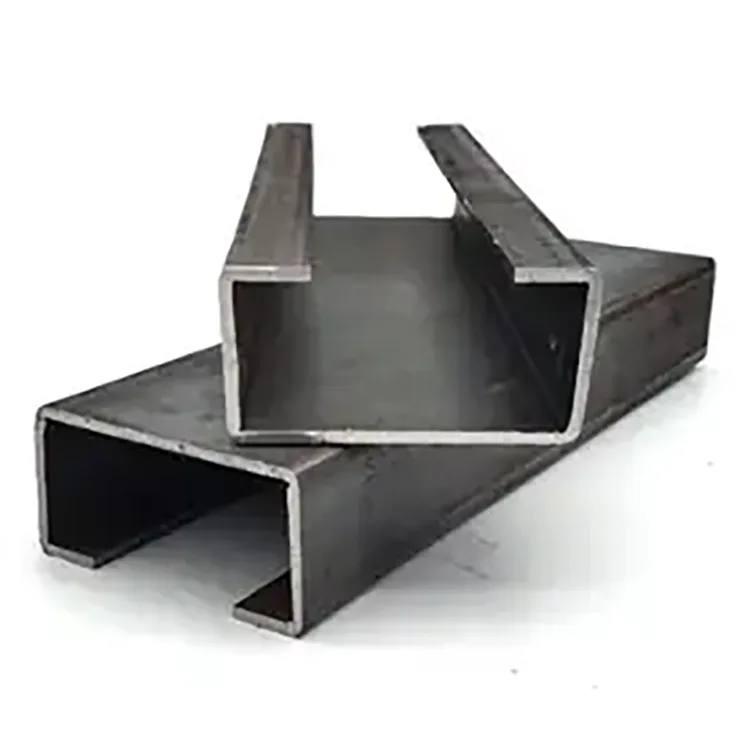

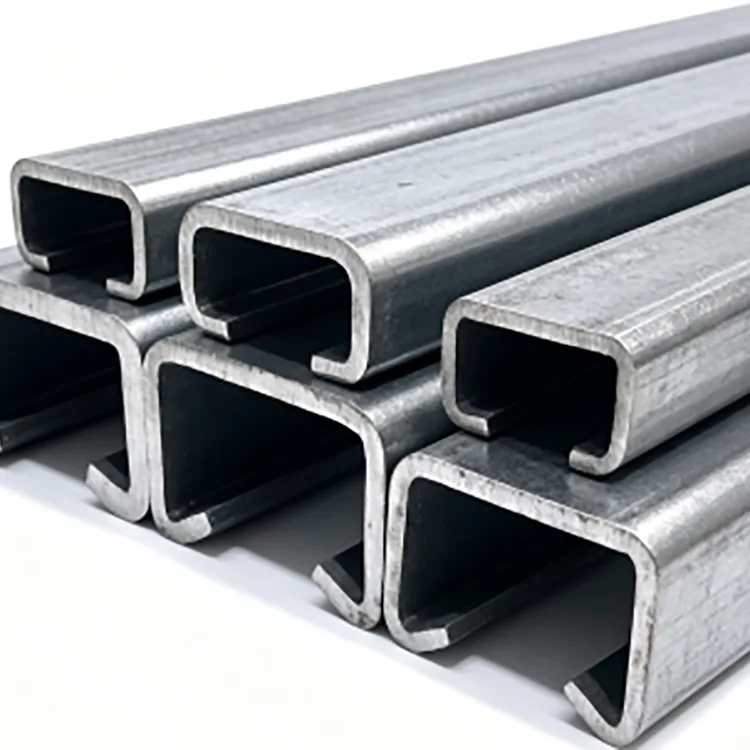

Суық пішінделген С секциясы болат

Суық пішінделген C секциялы болат ауыр ыстықтай илектелген секцияларды пайдаланудан гөрі жоғары беріктік пен салмақ қатынасы, дәйекті өлшемдер және жылдам орнату маңыздырақ болат конструкцияларға арналған.

Профиль қалыптау роликтерінің сериясы арқылы болат жолақты үздіксіз беру арқылы жасалады. Болат бірте-бірте жоғары температурада ыстық прокатсыз С-тәрізді секцияға иіледі. Қалыптау процесі қиманың геометриясын және ұзындығын үздіксіз бақылай алатындықтан, дайын элемент қайталанатын секцияларды, бекітілген ұзындықтарды, алдын ала тесілген тесіктерді және жылдам болттарды құрастыруды қажет ететін жобаларға жарамды.

Q235B және Q355B құрылымдық талаптарға сәйкес қол жетімді. Жалпы бөлімдер C80-ден C300-ге дейін, қабырғасының қалыңдығы 0,8 мм-ден 3,0 мм-ге дейін.

Техникалық сипаттамалар

Суық орамды қалыптастыру бөлімді қалай өзгертеді

Өндіріс процесі кәдімгі ыстықтай илек арнасын өндіруден ерекшеленеді.

Болат жолақ жалпақ материал ретінде басталады. Ол бірнеше қалыптау станциялары арқылы өтеді, әрбір ролик жинағы соңғы кесіндіге жеткенше деформацияның бақыланатын мөлшерін енгізеді.

Бұл бірте-бірте қалыптау процесі өндірушіге бақылауға мүмкіндік береді:

Бөлім тереңдігі

Фланец ені

Қажет болса, еріннің геометриясы

Қабырғасының қалыңдығы

Жалпы түзулік

Саңылау позициясы

Бекітілген ұзындық

Қайталанатын құрылыс элементтері үшін бұл өлшемдік консистенция ауыр болат бөлікті таңдаудан гөрі маңыздырақ болуы мүмкін.

Дегенмен, түпкілікті құрылымдық өнімділік әрқашан бөлімнің нақты өлшемдерімен, материал дәрежесімен, аралығымен, тірек шарттарымен, қосылу әдісімен, жүктемелермен және қолданыстағы дизайн кодымен тексерілуі керек.

Өндірістік процесс

1. Болат катушкасын таңдау

Q235B немесе Q355B болат жолағы қажетті секцияға және құрылымдық қолданбаға сәйкес таңдалады.

Қалыптау сызығына кірер алдында кіріс материал қалыңдығына, бетінің күйіне және материал туралы ақпаратқа тексеріледі.

2. Тегістеу және азықтандыру

Қажетсіз деформацияны жою үшін катушкалар орамнан босатылып, тегістеледі. Тұрақты жолақты беру маңызды, себебі осы кезеңдегі вариация кейінірек бөлік түзулігіне және саңылаулардың орналасуына әсер етуі мүмкін.

3. Прогрессивті орамды қалыптау

Тегістеу жолағы бірнеше роликті станциялардан өтеді.

Материалды бір операцияда соңғы С пішініне бүгудің орнына, кесінді біртіндеп қалыптасады. Бұл кенеттен деформацияны азайтады және секция өлшемдері мен фланец геометриясын бүкіл өндірісте бақылауға мүмкіндік береді.

4. Автоматты тесу

Егер жоба болт саңылауларын, қызмет көрсету саңылауларын немесе қайталанатын орнату тесіктерін қажет етсе, тесуді өндірістік желіге біріктіруге болады.

Тесіктердің аралығы мен орналасуын өндіруге дейін тапсырыс берушінің сызбаларынан растау керек, әсіресе секциялар тікелей сайтта жиналған кезде.

5. Өлшемді анықтау және түзету

Қалыптау және тесуден кейін кесіндінің өлшемдері алынады және түзулігі тексеріледі.

Бұл кезең бұралуды, фланецтің ауытқуын және раманың құрастырылуын қиындата алатын өлшемдік өзгерістерді басқаруға көмектеседі.

6. Тұрақты ұзындықты кесу

Үздіксіз кесінді көрсетілген ұзындыққа сәйкес кесіледі.

Стандартты жеткізу 6 м, 9 м және 12 м ұзындықтарды қамтиды, ал бекітілген ұзындықты кесуді теңшелген ауқымда реттеуге болады.

7. Тексеру және орау

Аяқталған C бөлімдері жинақтау алдында тексеріледі.

Тексеру кесінді өлшемдеріне, қабырға қалыңдығына, түзулігіне, қажет болған жағдайда саңылау орнына, кесу ұзындығына, беттің күйіне және партияның консистенциясына бағытталған.

Негізгі артықшылықтар

Материалды тиімді пайдалану үшін жеңіл бөлім

Суық қалыптау болат жолақты тиімді ашық бөлікке айналдыруға мүмкіндік береді. Конструкциялық дизайн жұқа қабырғалы элементті орнатуға рұқсат еткенде, бұл ауырырақ дәстүрлі қимамен салыстырғанда қажет болат мөлшерін азайтуы мүмкін.

Нақты салмақ үнемдеуді әрбір жоба үшін белгіленген пайыздық мөлшерлемемен емес, таңдалған кесіндіден, қабырға қалыңдығынан, аралықты, жүктемені және дизайн талаптарын есептеу керек.

Тұрақты өлшемдер

Үздіксіз орамды қалыптау ұзақ өндірісте қайталанатын бөлік өлшемдерін қамтамасыз етеді.

Жүздеген немесе мыңдаған қайталанатын таспаларды немесе жақтау элементтерін пайдаланатын жобалар үшін дәйекті өлшемдер жасауды жеңілдетеді және торапты түзету қажеттілігін азайтады.

Жылдам орнату

Болттарды құрастыру үшін алдын ала кесілген ұзындықтарды және алдын ала тесілген тесіктерді беруге болады.

Бұл әсіресе орнату реті тесіктердің дәл орналасуына және қайталанатын элементтер ұзындығына байланысты жеңіл болат құрылымдар үшін пайдалы.

Икемді бөлімді таңдау

C80 мен C300 бөлімдері жеңіл құрылымдық және жақтау талаптарының ауқымын қамтиды.

Қабырғаның қалыңдығын 0,8–3,0 мм аралығындағы бөліктің қажетті сыйымдылығы мен жобалық шарттарына сәйкес таңдауға болады.

Екіншілік өңдеуге жарамды

Қапталмаған болат бетін бояу, ұнтақ бояу, мырыштау немесе коррозиядан қорғаудың басқа белгілі процестеріне дайындауға болады.

C Бөлім таңдау нұсқаулығы

C бөлімін таңдау ең үлкен қол жетімді профильді таңдаудан гөрі құрылымдық талаптан басталуы керек.

Нақты таңдау құрылымдық есептеу арқылы расталуы керек. Қабырғасы жұқа бөліктер үшін жергілікті иілу, бұрмалану, бүйірлік тежеу ​​және қосылым бөлшектері пайдалануға болатын сыйымдылыққа әсер етуі мүмкін.

Q235B және Q355B

Q355B пайдалану автоматты түрде жұқа бөлік қалың Q235B бөлігін алмастыра алады дегенді білдірмейді. Секцияның толық құрылымы беріктікке, тұрақтылыққа, бүгуге, қосылыстарға және жұмысқа жарамдылыққа тексерілуі керек.

Қара болат беті: ол қайда жұмыс істейді және қайда жұмыс істемейді

Стандартты Суық пішінделген C секциялы болат қорғаныш мырыш жабынсыз жеткізіледі.

Бұл оны үнемді етеді:

Құрғақ жабық шеберханалар

Жабық қоймалар

Ішкі мезониндер

Ішкі бөлімдер

Жабдықтардың жақтаулары

Уақытша ішкі құрылыстар

Өз бояуын немесе қорғаныш жабынын алатын жобалар

Жаңбырдың, конденсацияның, жағалаудағы тұзды спрейдің, көмілген жағдайлардың немесе коррозиялық химиялық заттардың ұзақ әсер етуі үшін оны өңделмеген қара болат ретінде таңдауға болмайды.

Сыртқы немесе ылғалды қолданбалар үшін мырышталған C секциялары немесе басқа белгілі коррозиядан қорғау жүйесі қарастырылуы керек.

Негізгі қолданбалар

Болат құрылыс пурлиндері

C секциялары жеңіл болаттан жасалған ғимараттарда шатыр мен қабырғаның қосалқы элементтері ретінде пайдаланылуы мүмкін. Бөлім өлшемі мен қалыңдығын аралыққа, жүктемеге, қашықтыққа, жел жағдайларына және қосылым дизайнына сәйкес таңдау керек.

Жабық мезаниндер

Суық пішінделген секциялардың салыстырмалы түрде төмен өзіндік салмағы бар ғимараттың қосымша өлі жүктемеге шектеулері бар ішкі мезониндік және платформалық жүйелер үшін пайдалы болуы мүмкін.

Қабырғалар мен төбелерді жақтау

C секциялары қабырғалардың ішкі жақтауларына, төбелерді қолдау жүйелеріне, аралық құрылымдарға және басқа да жеңіл жақтауларға арналған.

Жабдық және құбыр тіректері

Бөлімдерді жабдықтың тіректеріне, кабельдік және құбырлы тірек рамаларына, машина құрылымдарына және өнеркәсіптік кронштейндерге дайындауға болады.

Қойма және өндірістік құрылымдар

C секцияларын тіректерге, жұмыс станцияларына, жеңіл платформаларға және басқа өнеркәсіптік құрылымдарға таңдалған бөлік қажетті жүктемелер үшін тексерілген кезде пайдалануға болады.

Арнайы өндіріс

Әртүрлі жобалар жиі әртүрлі саңылау үлгілері мен мүшелердің ұзындығын қажет етеді. Өндіріс желісі учаскедегі әрбір бөлікті кесудің орнына, бекітілген дайындау сызбаларына сәйкес мүшелерді дайындай алады.

Қолжетімді опциялар мыналарды қамтиды:

Теңшелетін бөлім өлшемдері

Қабырғасының қалыңдығы

3–12 м бекітілген ұзындықтар

Алдын ала тесілген тесіктер

Сызбаларға сәйкес тесік үлгілері

Ұзындығы бойынша кесілген өндіріс

Бұрыш кесу

Арнайы соңғы өңдеу

Беттік өңдеуді ұйымдастыру

Таңдалған өндіріс үшін сатып алушылар қима сызбасын, материалдың сыныбын, қабырға қалыңдығын, ұзындығын, саңылаулардың диаметрін және аралығын, санын және қажетті бетті өңдеуді қамтамасыз етуі керек.

Зауыттық сапаны бақылау

Суық пішінделген секциялар үшін соңғы қима геометриясы кіретін болат жолақтың күйімен және орамды қалыптау процесінің тұрақтылығымен тығыз байланысты.

Сондықтан сапаны тексеру бүкіл өндіріс жолын қамтиды.

Материалды тексеру: Q235B немесе Q355B материал туралы ақпарат және кіріс жолақ жағдайы өндіріс алдында тексеріледі.

Қалыңдықты тексеру: дайын бөліктің қабырға қалыңдығының белгіленген талаптарына сәйкес келетініне көз жеткізу үшін нақты жолақ қалыңдығы бақыланады.

Бөлімді тексеру: қима тереңдігі, фланец өлшемдері және басқа да маңызды өлшемдер қалыптаудан кейін тексеріледі.

Түзулікті тексеру: Аяқталған элементтер иілу, бұралу және деформация үшін тексеріледі.

Саңылауларды тексеру: Алдын ала тесілген өнімдер үшін тесік диаметрі, аралық және орналасуы өндірістік сызбаға сәйкес тексеріледі.

Ұзындықты тексеру: Кесілген ұзындықтар байлау алдында тексеріледі.

Пакет консистенциясы: әртүрлі өндіріс кезеңдеріндегі үлгілер ұзақ өндіріс кезеңдері кезінде өлшемдік ауытқуды анықтау үшін салыстырылады.

Бұл тәсіл әсіресе үлкен тапсырыстар үшін маңызды, себебі жүздеген мүшелер арасында қайталанатын шағын өлшемді ауытқу торапта маңызды орнату мәселелерін тудыруы мүмкін.

Жобаны жеткізу және сатып алу

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd компаниясы болат өнімдерін Tianjin Gefu Steel қолдайтын халықаралық сауда платформасы арқылы қамтамасыз етеді.

Тяньцзинь қаласындағы Дацючжуан өнеркәсіптік аймағында орналасқан компания болат құбырларды, қуыс секцияларды, болат профильдерді, мырышталған бұйымдарды және фотоэлектрлік монтаждау жүйелерін қамтитын болат өндіру және өңдеу ресурстарымен жұмыс істейді.

Инженерлік сатып алу үшін жабдықтау жағы мыналарды қолдай алады:

Болатқа жаппай тапсырыстар

Тұрақты ұзындықтағы өндіріс

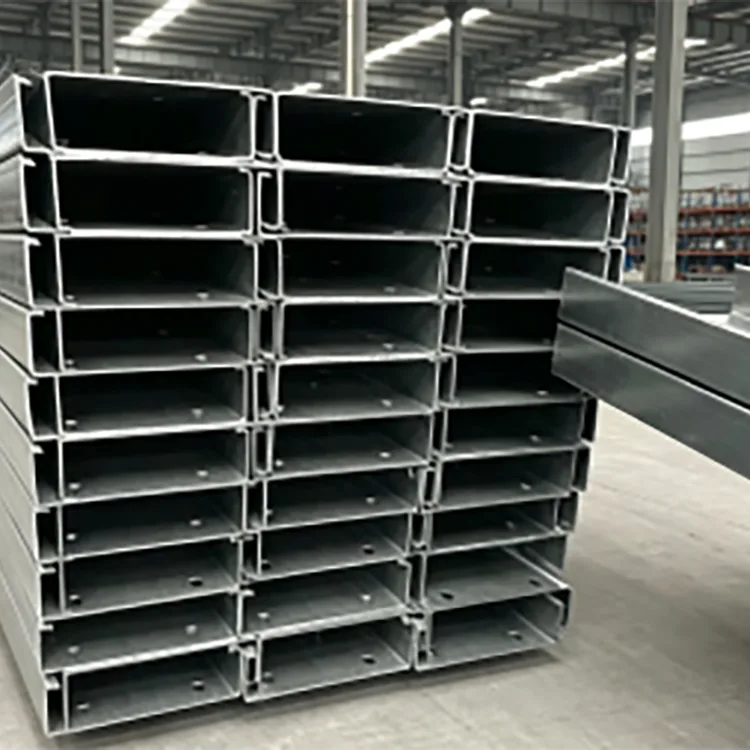

Алдын ала тесілген C бөлімдері

Реттелетін өлшемдер

OEM/ODM талаптары

Жоба талаптарына сәйкес үшінші тараптың тексеруі

Контейнермен жөнелту

Стандартты MOQ бір 20 футтық контейнер, шамамен 20-25 тонна. Стандартты жеткізу уақыты спецификацияға, мөлшерге, өңдеуге және теңшеу талаптарына байланысты әдетте 15–25 күнді құрайды.

Баға ұсыныстары үшін ең пайдалы ақпарат - кесіндінің өлшемі, қабырғасының қалыңдығы, материал дәрежесі, ұзындығы, тесік үлгісі, саны, бетті өңдеу, тағайындау және қолданылатын стандарт.

Жиі қойылатын сұрақтар

1-тоқсан. Суық пішінделген C секциялы болат құрылымдық пайдалану үшін жеткілікті берік пе?

Иә, салқын пішінделген С секциялары құрылымдық және қосалқы жақтау элементтері ретінде кеңінен қолданылады. Дегенмен, күшті қалыптастыру процесінде ғана бағалау мүмкін емес. Бөлім өлшемін, қабырға қалыңдығын, болат сыныбын, аралықты, жүктемені, бекітпелерді, қосу әдісін және иілу әрекетін ескеру қажет.

Q2. Суық пішінделген С болаты ыстықтай илектелген арналы болаттан жеңілірек пе?

Тиімді жобаланған жұқа қабырғалы C секциясы қажетті құрылымдық сыйымдылықты қанағаттандыра алатын болса, ол айтарлықтай жеңіл болуы мүмкін. Нақты салмақ айырмашылығы таңдалған секцияларға және инженерлік дизайнға байланысты.

3-тоқсан. C бөлімі жұқа болғандықтан деформациялана ма?

Жіңішке қабырғалы секциялар дұрыс дизайн мен шектеуді талап етеді. Жіңішке бөлік ауыр ыстықтай илектелген арна сияқты жұмыс істейді деп болжаудың орнына, жергілікті иілу, бұрмалау, бүйірлік тұрақтылық және қосылым мәліметтерін тексеру керек.

4-тоқсан. С бөлігін алдын ала тесілген тесіктермен қамтамасыз етуге бола ма?

Иә. Қайталанатын болт саңылаулары немесе басқа саңылаулар үшін автоматты тесуді ұйымдастыруға болады. Саңылаулардың диаметрі, аралықтары, жиектерінің қашықтығы және үлгісі өндіріс алдында дайындау сызбасынан расталуы керек.

Q5. Қара C секциялы болатты сыртта қолдануға бола ма?

Өңделмеген қара болат ұзақ уақыт бойы ашық ауада тұру үшін ұсынылмайды. Жаңбыр, конденсация, тұз спрейі және басқа ылғал коррозияны тездетуі мүмкін. Коррозиядан қорғау қажет болған жағдайда мырышталған немесе боялған C секциялары қолайлы.

Q6. Ішкі C секциясының болатына бояу керек пе?

Құрғақ, жақсы желдетілетін ішкі ортада коррозиядан қосымша қорғау әрқашан қажет болмауы мүмкін. Ылғалдылық, конденсация, химиялық булар немесе басқа коррозиялық жағдайлар болса, сәйкес қорғаныс жабынының болуын қарастырған жөн.

Q7. Q235B және Q355B C секцияларының айырмашылығы неде?

Q355B Q235B қарағанда жоғары белгіленген аққыштыққа ие және құрылымдық дизайн үлкен материал беріктігін талап еткенде таңдалуы мүмкін. Бұл автоматты түрде әрбір Q355B бөлімін жұқа етіп жасауға болады дегенді білдірмейді; толық құрылымдық жоба әлі де тексеруді қажет етеді.

8-сұрақ. Сіз қандай ұзындықтарды бере аласыз?

Жалпы ұзындығы 6 м, 9 м және 12 м. Бекітілген ұзындықты кесуді жоба талаптарына сәйкес реттеуге болады.

Q9. Сіз стандартты емес C секцияларын жасай аласыз ба?

Иә. Сызбаларға және өндірістің орындылығына сәйкес теңшелген бөлік өлшемдері, қабырға қалыңдығы, ұзындықтар, тесік үлгілері және басқа өңдеу талаптары талқылануы мүмкін.

Q10. Баға ұсыныстарын сұраған кезде нені көрсетуім керек?

Кесектің өлшемдерін, қабырғасының қалыңдығын, материал сыныбын, қажетті ұзындықты, мөлшерді, қажет болса, тесік үлгісін, бетті өңдеуді және жеткізу талаптарын қамтамасыз етіңіз. Стандартты емес өнімдер үшін қима сызбасы ұсынылады.
