Мырышталған C пурлин

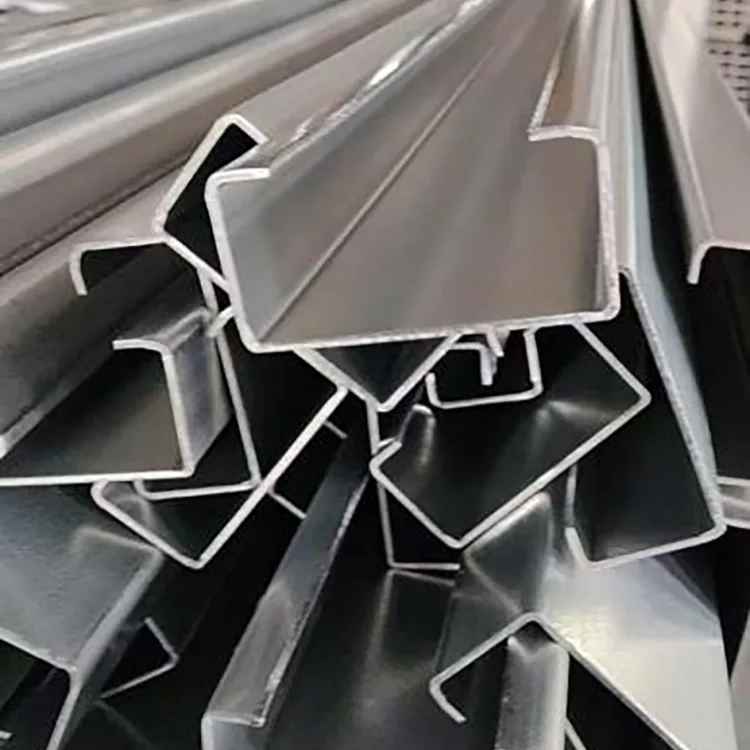

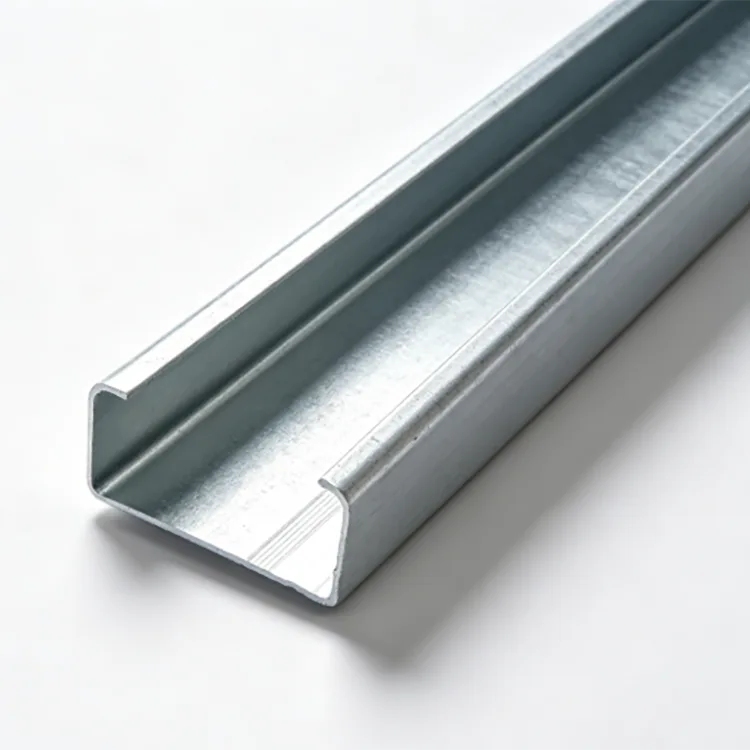

Мырышталған C пурлин Q235B немесе Q355B болат жолағынан үздіксіз суық орамды қалыптау арқылы өндіріледі. С-тәрізді секция қажетті өлшемдерге дейін қалыптасады, содан кейін бекітілген ұзындықты кесу, тесу және түзету. Содан кейін дайын профиль маринадтау, флюстеу, кептіру және ыстық мырыштаудан өтеді.

Қалыптастырылған, содан кейін мырышталған процесс аяқталған C профиліне, оның негізгі тесіктері мен кесінділеріне жалпы мырыш жабынын алуға мүмкіндік береді. Бұл бөлімді жаңбырға, ылғалдылыққа, тұзды спрейге және басқа коррозиялық жағдайларға ұшыраған құрылымдарға жарамды етеді.

Қара суық пішінді C пурлиндермен салыстырғанда, мырышталған профиль тоттанудан азырақ күтімді қажет етеді және ұзақ мерзімді сыртқы пайдалану үшін жақсырақ. Мырыш жабыны нақты ортаға сәйкес таңдалуы керек.

Техникалық сипаттамалар

Ыстық мырыштау процесі

Болат жолақ салқын орамды қалыптау сызығына түседі, мұнда бірнеше қалыптау өтуі C секциясын шығарады. Бекітілген ұзындықты кесу, тесу және бұрыштарды өңдеу мырыштау алдында аяқталады.

Қалыптасқан кесінділер тұздалады, флюспен өңделеді және шамамен 450 ° C температурада балқытылған мырыш ваннасына кірер алдында кептіріледі. Гальванизациядан кейін олар салқындатылады және пассивтендіріледі. Мырыш жабынының қалыңдығы, жабылуы және сыртқы түрі орау алдында тексеріледі.

Мырыштау алдында қалыптау және тесу аяқталған профильді және өңделген аумақтарды мырыш қорғанысын алуға мүмкіндік береді.

Мырыш қаптамасын таңдау

Қатты тұзды спрейсіз, агрессивті химиялық газсыз немесе тұрақты сусыз қарапайым ішкі сыртқы жағдайлар үшін әдетте ≥85 мкм қолданылады. Әдеттегі қолданбаларға ішкі зауыттық пурлиндер, шатырлар, сыртқы тіректер және тау фотоэлектрлік жобалар жатады.

Ылғалды зауыттар, мал шаруашылығы ғимараттары, өзен жағасындағы жобалар және басқа ылғалдылығы жоғары орталар үшін 120–180 мкм коррозиядан қосымша қорғауды қамтамасыз ете алады.

Жағалау аймақтары, порттар, теңіз құрылыстары, химиялық парктер, ағынды су объектілері және жоғары аммиакты мал шаруашылығы ғимараттары үшін коррозиядан күшті қорғау қажет болғанда 200–275 мкм белгіленуі мүмкін.

Қаптамаға қойылатын талаптар учаскенің коррозия жағдайларына және күтілетін қызмет көрсету мерзіміне сәйкес расталуы керек.

Q235B немесе Q355B?

Q235B әдетте стандартты фотоэлектрлік құрылымдарға, зауыттық серуендерге, ашық сыртқы тіректерге және жалпы болат құрылымдарға қолданылады.

Q355B желдің немесе қардың жоғары жүктемелеріне, үлкен аралықтарға, жабдықтың ауыр жүктемелеріне және күрделі құрылымдық талаптарға сай келеді. Оның жоғары шығымдылығы құрылымдық есептеуден кейін қима мен болат шығынын оңтайландыруға мүмкіндік береді.

Салыстырмалы бөлім жағдайында, берілген жоба деректері Q355B Q235B қарағанда шамамен 30% жоғары жүк сыйымдылығын қамтамасыз ете алатынын көрсетеді. Нақты сыйымдылық қима өлшемдеріне, қалыңдығына, аралығына, қосылу жағдайларына және жүктемеге байланысты.

C Пурлин өлшемі және қабырға қалыңдығы

C80–C120 жеңіл тіректерге, құбырларды бекітуге, кішігірім шатырларға, жылыжайдың екінші реттік серуендеріне және жеңіл қоршау құрылымдарына жарайды.

C140–C180 әдетте зауыт төбесі мен қабырғалары, стандартты фотоэлектрлік құрылымдар және жалпы сыртқы болат тіректер үшін таңдалады.

C200–C250 үлкенірек аралықтар, жоғары жел немесе қар жүктемелері және ауыр құрылымдық талаптар үшін үлкенірек бөлікті қамтамасыз етеді. C280–C300 қажет болған жағдайда үлкенірек шатырлар, ауыр жабдық негіздері және негізгі сыртқы құрылымдық қолданбалар үшін пайдаланылуы мүмкін.

Қабырғасының қалыңдығы 0,8-1,2 мм жеңіл конструкциялар мен жүктемесі шектеулі қолданбалар үшін жарамды. 1,5–2,0 мм - зауыттық тазартқыштар, PV құрылымдары және жалпы сыртқы жүк көтергіш қолданбалар үшін негізгі диапазон. Үлкенірек аралықтар, ауыр техника тіректері, жоғары қар жүктемелері және қатты жел жағдайлары үшін құрылымдық есептеулерге сәйкес 2,5–3,0 мм таңдауға болады.

Бөлім биіктігі мен қабырғаның қалыңдығы пурлин аралығымен, аралығымен, шатырдың жүктемесі, жел жүктемесі, қар жүктемесі және қосылым дизайнымен бірге қарастырылуы керек.

Қолданбалар

Мырышпен қапталған C Purlin суық күйде жасалған C секциясы ұзақ мерзімді коррозиядан қорғауды қажет ететін жерде қолданылады.

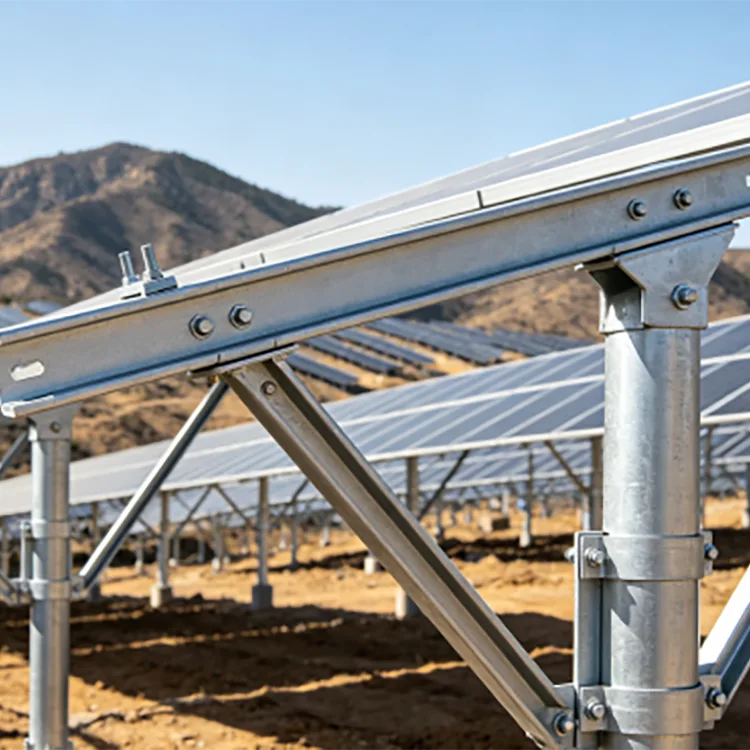

Фотоэлектрлік жобалар үшін оны төбеге және жерге орнатылатын құрылымдарда, PV тірек элементтерінде және тиісті болат жақтауда қолдануға болады. Ішкі құрылыстар әдетте стандартты мырыштауды қолдана алады, ал жағалаудағы жобалар коррозиядан қорғаудың жоғары сипаттамасын талап етеді.

Зауыт ғимараттары үшін секциялар ашық шатыр мен қабырға жүйелеріне, шатырларға және қосалқы құрылымдық элементтерге жарамды.

Мал шаруашылығы ғимараттары мен ауылшаруашылық құрылымдары үшін мырышталған беті тұрақты ылғалдылық пен аммиак бар атмосферадан қорғауды қамтамасыз етеді. Қолданбаларға құс қоралары, шошқа ғимараттары және ауыл шаруашылығы жылыжайлары кіреді.

Химиялық зауыттар, ағынды су объектілері және ылғалды өнеркәсіп орындары үшін коррозиялық ортаға сәйкес қалың мырыш жабындарын таңдауға болады.

Өнім сонымен қатар сыртқы жабдықтың тіректері, белгілер, тенттер, сыртқы жақтаулар және басқа ашық болат құрылымдар үшін қолданылады.

Өндіріс және сапаны бақылау

Сапаны бақылау кіретін болат жолақтан басталады. Қалыптау алдында болаттың маркасы, қалыңдығы және бетінің күйі тексеріледі.

Суық орамды қалыптау кезінде қиманың биіктігі, фланец өлшемдері, ерін өлшемдері және түзулігі бақыланады. Мырыштау алдында саңылаулардың орналасуы, кесілген ұзындықтар және қиманың деформациясы тексеріледі.

Ыстық мырыштаудан кейін дайын бөліктер мырыш жабынының қалыңдығына, жабуға, бетінің біркелкілігіне және көрінетін ақауларға тексеріледі. Бұрыштарға, тесілген тесіктерге және басқа өңделген жерлерге ерекше назар аударылады.

Жаппай инженерлік тапсырыстар үшін материал сертификаттары, өндірісті тексеру жазбалары, зауыттық тексеру және үшінші тарап инспекциясы жоба талаптарына сәйкес реттелуі мүмкін.

Арнайы өңдеу

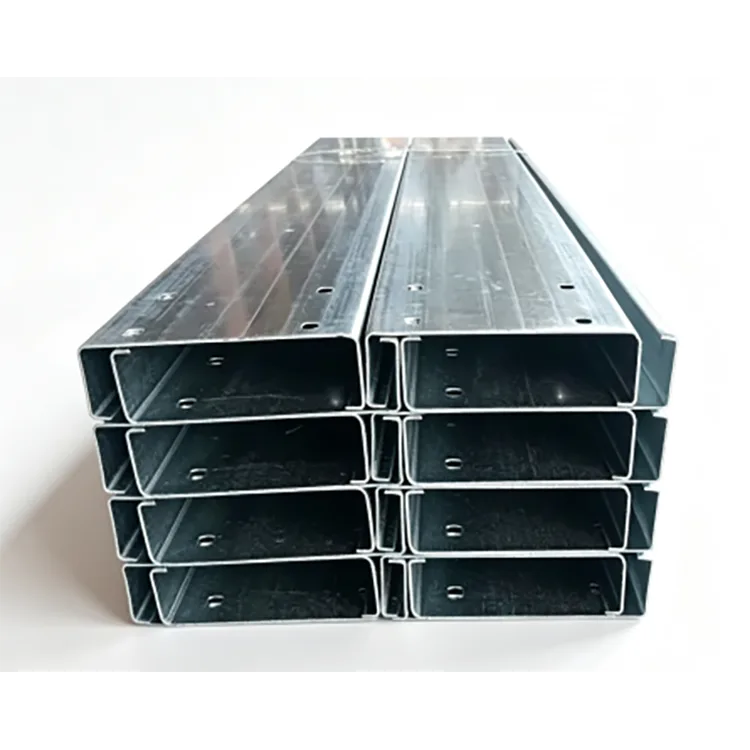

Мырышпен қапталған C Purlins жобалық сызбалар үшін шығарылуы мүмкін, оның ішінде бекітілген ұзындықты кесу, болт саңылаулары, ойықтар, бұрыштарды кесу және басқа профильді дайындау.

Фотоэлектрлік құрылымдар мен ірі зауыттық жобалар үшін алдын ала тесілген тесіктерді қосылым сызбаларына сәйкестендіруге болады, бұл далалық бұрғылауды азайтады және саңылаулардың тұрақты орналасуын сақтайды.

Баға ұсыныстары үшін C бөлімін, қабырға қалыңдығын, болат сыныбын, мырыш жабынын, ұзындығын, саңылау үлгісін, санын және қолдану ортасын көрсетіңіз. Жағалау, химиялық және ағынды су жобалары сонымен қатар күтілетін қызмет көрсету мерзімі мен әсер ету жағдайларын көрсетуі керек.

Қызмет көрсету мерзімі және техникалық қызмет көрсету

Кәдімгі сыртқы жағдайларда ыстық мырышталған C пурлиндері мырыш қалыңдығына, атмосфералық әсерге және құрылымдық бөлшектерге байланысты 20 жылдан астам қызмет көрсете алады.

Жағалаудағы және қатты коррозиялық орталар үшін дұрыс белгіленген ауыр мырыш жабыны қапталмаған болатқа қарағанда ұзағырақ техникалық қызмет көрсету аралығын қамтамасыз ете алады. Қамтамасыз етілген жоба деректері жабын спецификациясы сәйкес таңдалған кезде кейбір жағалаудағы немесе коррозиялық қолданбалар үшін 10-15 жыл техникалық қызмет көрсетусіз кезеңді көрсетеді.

Нақты қызмет ету мерзімі мырыш жабынының қалыңдығына, коррозия санатына, ылғалға, тұз әсеріне, химиялық ластануға және дренаждық жағдайға байланысты.

Ыстық мырышталған C пурлин және боялған C пурлин

Боялған болат бояу пленкасының тұтастығына сүйенеді. Ультракүлгін сәулелену, ылғал, механикалық зақымдану және бетті дайындау оның коррозиядан қорғауына әсер етеді.

Ыстық мырышпен қаптау мырыш жабыны арқылы тосқауылдық және құрбандық қорғанысын қамтамасыз етеді, бұл бірнеше иілісі, жиектері және байланыс тесіктері бар C секциялары үшін пайдалы.

15–25 жыл немесе одан да ұзақ мерзімге жобаланған жобалар үшін бастапқы материал құны мен күтілетін техникалық қызмет көрсету құны бірге қарастырылуы керек.

Фотоэлектрлік жобаны таңдау

Кәдімгі сыртқы экспозициясы бар ішкі PV жобалары үшін жалпы сипаттама Q235B + ≥85 мкм мырыш жабыны + 1,5–2,0 мм қабырға қалыңдығы.

Ылғалды жерлер мен малға қатысты PV қондырғылары үшін 120–180 мкм қарастырылуы мүмкін.

Жағалаудағы PV қондырғылары, порттар және коррозиясы жоғары басқа орындар үшін құрылымдық және коррозияға қарсы дизайн талап етсе, 200 мкм немесе одан жоғары мырыш жабыны бар Q355B таңдалуы мүмкін.

25 жылдық қызмет көрсету мерзіміне арналған PV жүйесі құрылымдық жүктемелерді, бөлік өлшемін, жабынды, бекіткіштерді, дренажды және орнату бөлшектерін бірге қарастыруы керек.

Жиі қойылатын сұрақтар

Мырышталған С пурлин не үшін қолданылады?

Ол негізінен сыртқы және ылғалды болат құрылымдарға, соның ішінде PV жүйелеріне, зауыт шатырларына, ауылшаруашылық ғимараттарына, мал шаруашылығына, жағалау құрылыстарына, химиялық зауыттар мен ағынды су объектілеріне қолданылады.

85 мкм мырыш жабыны сыртта қолдануға жарамды ма?

Иә, көптеген қарапайым ішкі сыртқы орталар үшін. Тұз спрейі, агрессивті газдар, жоғары ылғалдылық немесе үздіксіз ылғалдылық бар аймақтар әдетте қалың жабынды қажет етеді.

Неліктен C пурлин қалыптаудан кейін мырышталған?

C секциясы қалыптасады, кесіледі және алдымен тесіледі, содан кейін ыстық мырышпен қапталған. Бұл дайын профильге және оның өңделген аймақтарына негізгі қалыптау операцияларынан кейін мырыш қорғанысын алуға мүмкіндік береді.

Мырышталған C пурлинді орнында дәнекерлеуге бола ма?

Иә, бірақ дәнекерлеу жергілікті мырыш жабынына зақым келтіреді. Зақымдалған аймақты мырышқа бай қолайлы жабынмен тазалап, жөндеу керек.

PV жобалары үшін қайсысы жақсы, Q235B немесе Q355B?

Q235B көптеген стандартты PV құрылымдары үшін жарамды. Q355B үлкенірек аралықтар, жоғары жел немесе қар жүктемелері және ауыр құрылымдық талаптар үшін қолайлы. Соңғы таңдау құрылымдық есептеуге негізделуі керек.

Алдын ала тесілген C пурлиндерін жеткізе аласыз ба?

Иә. Тесік үлгілерін, ойықтарды, бекітілген ұзындықтарды және бұрыштарды кесуді жобалық сызбаларға сәйкес жасауға болады, негізгі өңдеуді ыстық мырыштау алдында аяқтайды.

Мырышталған C пурлин ашық ауада қанша уақытқа созылады?

Қызмет ету мерзімі қоршаған ортаға және мырыш жабынына байланысты. Кәдімгі сыртқы қолданбалар 20+ жылға жетуі мүмкін, ал жағалаудағы және жоғары коррозиялық жобалар қалың мырыштауды және жобаға тән коррозияны бағалауды қажет етеді.

Мырышталған C пурлин қара С пурлинді алмастыра ала ма?

Сыртқы және ылғалды қолданбалар үшін мырышталған бөлік кіріктірілген коррозиядан қорғауды қамтамасыз етеді. Коррозияға ұшырамайтын құрғақ жабық құрылымдар үшін, жабыны жоқ суық пішінді C пурлин үнемді болуы мүмкін.

Құрылыс және PV жобалары үшін жаппай жеткізу

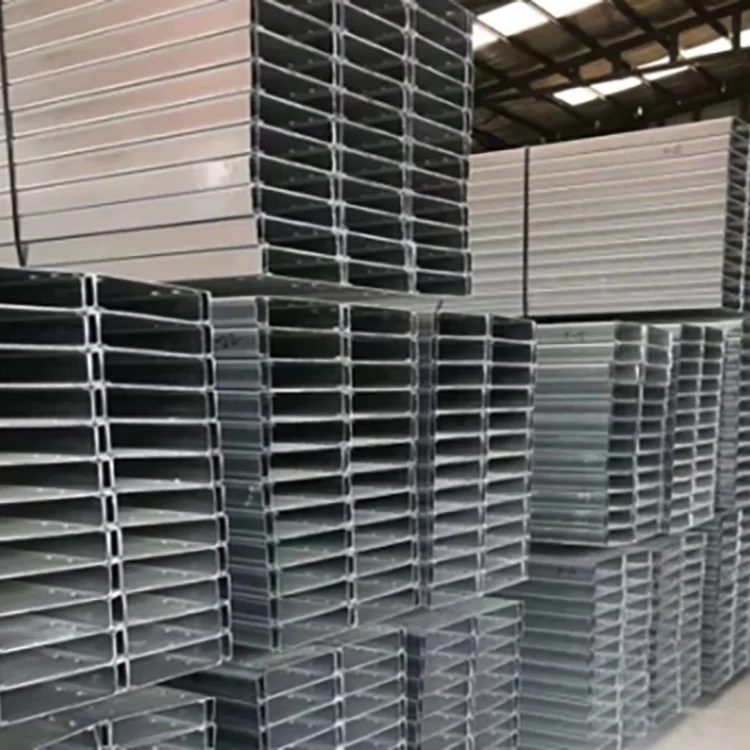

Rongheng Q235B және Q355B мырышталған C пурлиндерін C80–C300 бөлімдерінде, қабырғаларының қалыңдығы 0,8–3,0 мм және мырыш жабыны сипаттамалары стандартты 85 мкм+ бастап ауыр 200–275 мкм сорттарға дейін жеткізеді.

Өндіріс жоба сызбаларына сәйкес ұйымдастырылуы мүмкін, оның ішінде бекітілген ұзындықтар, тесілген тесіктер және басқа қажетті өңдеулер. Үлкен құрылыс және фотоэлектрлік тапсырыстар үшін болат сыныбы, қима өлшемі, қабырға қалыңдығы, мырыш жабыны және жобалық орта өндіріс алдында көрсетілуі мүмкін.

Баға ұсыныстарын алу үшін C бөлімін, қабырға қалыңдығын, болат маркасын, мырыш жабынын, ұзындығын, саңылау үлгісін, санын және қолдану ортасын көрсетіңіз.
