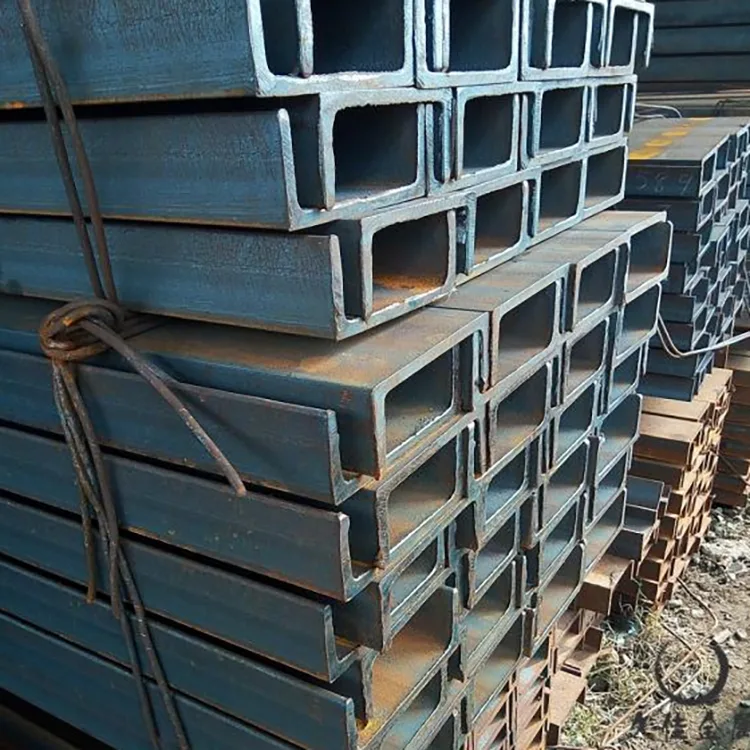

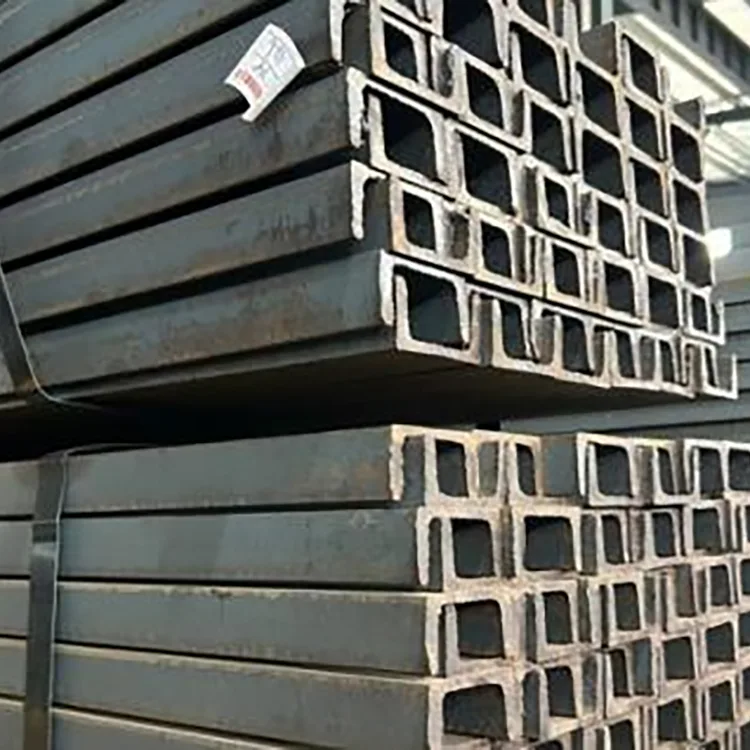

Ыстықтай илектелген болат арна - бұл U профилін құрайтын торы және екі фланеці бар ашық құрылымдық болат бөлімі. Ол жалпақ жолақты иілу немесе бөлек пластиналарды дәнекерлеуден гөрі, ыстықтай илектеу болат дайындамалар арқылы өндіріледі.

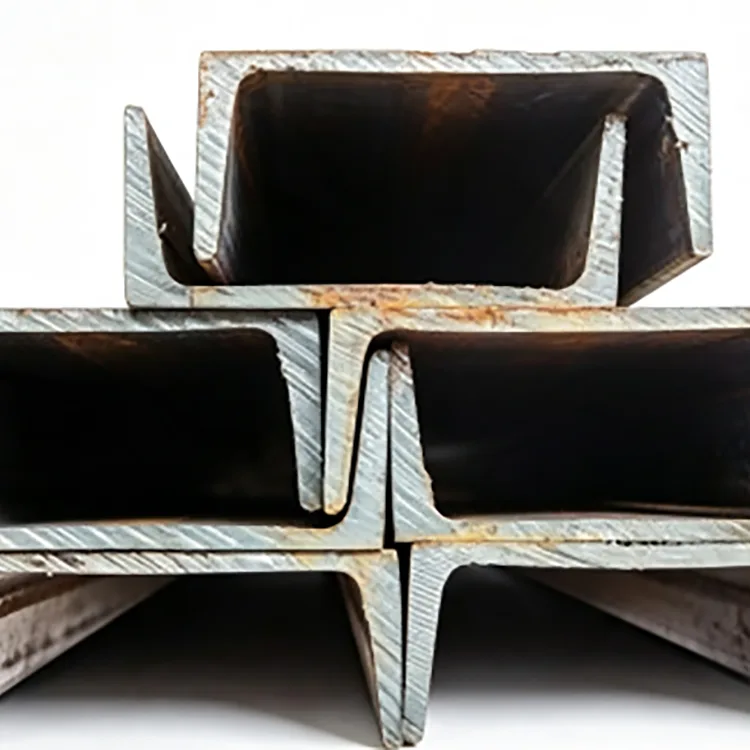

У-тәрізді оралған бөлік құрылымдық тереңдікке арналған торды және пластиналарды, кронштейндерді және басқа компоненттерді қосуға арналған фланецтерді қамтамасыз етеді. Ол әдетте құрылымдық тіректерге, жабдық негіздеріне, рамаларға, жақшаларға және дайындалған болаттан жасалған бұйымдарға қолданылады.
Rongheng стандартты ұзындығы 6 м, 9 м және 12 м болатын Q235B және Q355B ыстықтай илектелген болат арнасын 5#-тен 40#-қа дейінгі қалыпты бөліктерде жеткізеді. Жоба тапсырыстары үшін тапсырыс бойынша кесу және келісілген дайындау қол жетімді.
| Өлшем | Биіктігі (мм) | Аяқ ені (мм) | Веб қалыңдығы (мм) | Салмағы (кг/м) | Баға | Ұзындығы (м) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6/9/12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6/9/12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6/9/12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6/9/12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6/9/12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6/9/12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6/9/12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6/9/12 |
Тұрақты жабдықтау ауқымы 5#–40# аралығын қамтиды. Басқа бөлімдерді жобаның арнайы талаптары үшін талқылауға болады.
Q235Bәдетте жалпы құрылымдық дайындауға, жабдық тіректеріне, қоршауларға, рамаларға және басқа да кәдімгі болаттан жасалған бұйымдарға қолданылады.
Q355Bжоғары белгіленген аққыштық беріктігін қамтамасыз етеді және құрылымдық дизайн үлкенірек материал беріктігін, соның ішінде ауыр тіректер мен талап етілетін жабдықты немесе инфрақұрылымдық қолданбаларды қажет ететін жерде таңдалуы мүмкін.
Болат маркасын арна өлшемімен және құрылымдық жүктемемен бірге таңдау керек. Күштілігі жоғары сорт кішігірім бөлікті құрылымдық тұрғыдан сәйкес етпейді.
Арна тікелей ыстық прокат арқылы қалыптасады:
Болат дайындамасы → қыздыру → өрескел илектеу → аралық прокат → әрлеу прокат → мөлшерлеу → түзету → кесу → тексеру → бумалау
Дайындама торды, фланецтің енін және жалпы қима өлшемдерін біртіндеп белгілейтін орамдар сериясынан өтеді. Домалаудан кейін арна өлшемдерін, түзулігін және бетінің жағдайын тексереді.
Бөлім тек өлшемнен немесе салмақтан емес, нақты құрылымдық талаптан таңдалуы керек.
Сатып алу үшін құрылымдық сызбада немесе болат кестесінде көрсетілген нақты бөлімнің нөмірі «ауыр арналы болат» сияқты жалпы сипаттамадан жақсырақ.
Ыстық илектелген арна және суық пішінделген арна әртүрлі процестермен өндіріледі және тек номиналды биіктік бойынша таңдалмауы керек.
| Элемент | Ыстық прокат арнасы | Суық пішінді арна |
|---|---|---|
| Өндіріс | Қыздырылған болат дайындамаларды прокат | Болат жолақты иілу арқылы қалыптасады |
| Әдеттегі пайдалану | Құрылымдық және ауыр өндіріс | Жеңіл жақтау және жұқа бөліктер |
| Бөлім | Домаланған U-тәрізді секция | Суық иілген профиль |
Бір түрді екіншісімен алмастырмас бұрын қиманың геометриясын, қалыңдығын және есептелген құрылымдық сыйымдылығын тексеру керек.
Ыстық илектелген болат арна және I арқалық екеуі де құрылымдық бөлімдер болып табылады, бірақ олар әртүрлі бөлім талаптарына жауап береді.
I сәулесі әдетте I-тәрізді қимасы қажет болатын сәулелік қолданбалар үшін таңдалады. Арна көбінесе тіректер, жабдық негіздері, кронштейндер және дайындалған жақтаулар үшін ыңғайлы, өйткені компоненттер оның торына және фланецтеріне қосылуы мүмкін.
Көрсетілген құрылымдық бөлім басқа бөлім оңай қол жетімді болғандықтан ғана өзгертілмей, жоба сызбасына сәйкес болуы керек.
Ол құрылыста, өнеркәсіптік өндірісте, машина жасауда және инфрақұрылымдық жобаларда қолданылады.
Оны стандартты түзу ұзындықтар ретінде беруге немесе жоба сызбаларына сәйкес өңдеуге болады.
Қайталанатын дайындау үшін алдын ала кесілген және өңделген секциялар орнату орнындағы дайындық жұмыстарын азайтуы мүмкін.
Стандартты өнім диірмен шкаласы бар және коррозиядан қорғайтын жабынсыз қара ыстықтай илектеу күйінде жеткізіледі. Қолдану түріне қарай дайындалған болат кейіннен боялған, ұнтақпен немесе ыстық мырышпен қапталған болуы мүмкін.
Ыстық мырыштау қажет болған кезде, негізгі кесу және бұрғылау жұмыстары әдетте мырыштау алдында аяқталуы керек, осылайша дайын компонент көрсетілген беттік өңдеуді алады.
Сапаны тексеру болат сыныбын, қима өлшемдерін, түзулігін, бетінің күйін және қадағалану мүмкіндігін қамтиды.
Күңгірт диірмен шкаласы ыстықтай илектелген болаттың қалыпты белгісі болып табылады және оны белсенді қызыл-қоңыр коррозиядан немесе беттің жол берілмейтін ақауларынан ажырату керек.
Материалдық сертификаттар мен келісілген тексеру жазбалары жоба тапсырыстарымен бірге берілуі мүмкін. Келісімшартта талап етілсе, үшінші тараптың тексеруі де ұйымдастырылуы мүмкін.
Ыстық илектелген қара бет коррозиядан қорғайтын жүйе емес.
Құрғақ ішкі қолданбалар үшін жоба спецификациясы рұқсат етсе, өңделмеген арнаны пайдалануға болады. Сыртқы және ылғалды орталар тиісті қорғаныс жабын жүйесін қажет етеді.
Ыстық мырыштауды ұзақ мерзімді коррозиядан қорғау қажет болғанда қолдануға болады. Соңғы өңдеу жұмыс ортасына және дайындау ретіне сәйкес таңдалуы керек.
Өнеркәсіптік зауыт құрылысы үшін 10#, 12# және 16# Q235B ыстықтай илектелген болат арнасы құрылымдық тіректерге, шатырға қатысты элементтерге және қабырғаны нығайтуға арналған. Жеткізілген жоба жазбасы дайындау үшін дәйекті өлшемдер мен түзу материалды талап етті.
Машина жасау үшін 20# және 25# арна секцияларын құрылымдық дизайн үлкенірек бөлікті қажет ететін жабдық негіздері, конвейер тіректері және дайындалған жақтаулар үшін пайдалануға болады.
Rongheng жеткізу тізбегі Тяньцзинь Дацючжуан қаласында орналасқан, құрылымдық болат жеткізуге, өңдеуге және аймақтық логистикаға қолжетімділікті қамтамасыз етеді.
Q235B және Q355B ыстықтай илектелген болат арналары стандартты ұзындығы 6 м, 9 м және 12 м болатын 5#–40# аралығындағы қалыпты бөлімдерде қол жетімді. Жоба тапсырыстары үшін тапсырыс бойынша кесу және келісілген дайындауды үйлестіруге болады.
Экспорттық жөнелтілімдер үшін арналы болат контейнерге тиеу және алыс қашықтыққа тасымалдау үшін жинақталуы және дайындалуы мүмкін. Материалдық сертификаттар мен тексеру жазбалары сатып алу шартына сәйкес берілуі мүмкін.
Қытай ұлттық стандартымен қамтылған болат секциялар үшін GB/T 706-2016 2026 жылдың қыркүйегіндегі жағдай бойынша өзекті болып қала береді. GB/T 706-2026 шығарылды және 2016 жылғы басылымның орнына 2026 жылдың 1 желтоқсанында күшіне енеді.
Жаңа стандарт күшіне енгенге дейін берілген тапсырыстар үшін қолданылатын басылым сатып алу шартында және жобалық құжаттарда расталуы керек.
Ол құрылымдық тіректерге, жабдық негіздеріне, зауыттық рамаларға, қойма бөлшектеріне, машина құрылымдарына, қалалық болат өңдеуге және дайындалған болат жинақтарға қолданылады.
Ыстық илемделген арна қыздырылған дайындамаларды илемдеу арқылы шығарады, ал суық пішінді арна болат жолақты иілу арқылы жасалады. Олардың әртүрлі секциялық сипаттамалары бар және құрылымдық талаптарды тексермей алмастыруға болмайды.
No Q355B жоғары белгіленген беріктікке ие, бірақ қажетті сорт құрылымдық дизайнға байланысты. Беріктілігі жоғары материал өлшемі кішірек арнаны автоматты түрде қолайлы етпейді.
Тұрақты жабдықтау ауқымы 5#–40# аралығын қамтиды. Көрсетілген жалпы бөлімдерге 5#, 8#, 10#, 12#, 14#, 16#, 20# және 25# кіреді.
Стандартты ұзындығы 6 м, 9 м және 12 м. Жоба талаптары үшін тапсырыс бойынша кесуді ұйымдастыруға болады.
Иә. Бекітілген ұзындықтағы кесу, бұрғылау, тесу, кесу, тегістеу және басқа келісілген дайындауды сызбаларға сәйкес ұйымдастыруға болады.
Иә. Сыртқы немесе ылғалды қызмет көрсету үшін коррозиядан қорғау қажет болған кезде арналы болат алдымен дайындалуы мүмкін, содан кейін ыстық мырышпен қапталған.
Жоқ. Күңгірт диірмен шкаласы ыстық илемдеудің қалыпты нәтижесі болып табылады. Оны қызыл-қоңыр коррозиядан, жарықтардан, ламинациялардан және басқа да жол берілмейтін беткі ақаулардан ажырату керек.
Бөлім аралыққа, жүктемеге, тірек жағдайларына, жүктеме бағытына және рұқсат етілген ауытқуға сәйкес таңдалуы керек. Құрылымдық сызба немесе болат кестесі сатып алудың ең сенімді негізі болып табылады.
Иә. Ол арналар бөлігі жобалық жобаға сәйкес келетін қолайлы күн тірек рамалары, жабдық негіздері және қосалқы құрылымдар үшін пайдаланылуы мүмкін.
Бұл үлкенірек бөліктерді ауыр өндіріс үшін пайдалануға болады, бірақ соңғы таңдау жабдықтың салмағына, тірек нүктелеріне, дірілге және құрылымдық талаптарға байланысты.
Экспорттық тапсырыстар үшін халықаралық бағалар талқылануы мүмкін. Өндіріс алдында химиялық құрамы, механикалық қасиеттері және сертификаттау талаптары расталуы керек.
Материалдық сертификаттар, тексеру жазбалары және басқа келісілген сапа құжаттары тапсырысқа сәйкес жеткізілуі мүмкін. Қажет болған жағдайда үшінші тараптың тексеруін де ұйымдастыруға болады.
