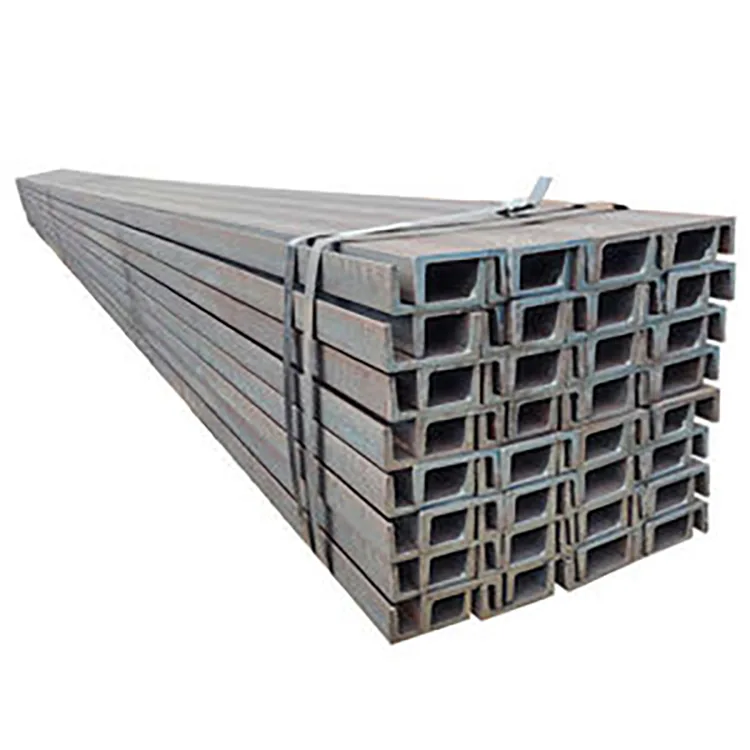

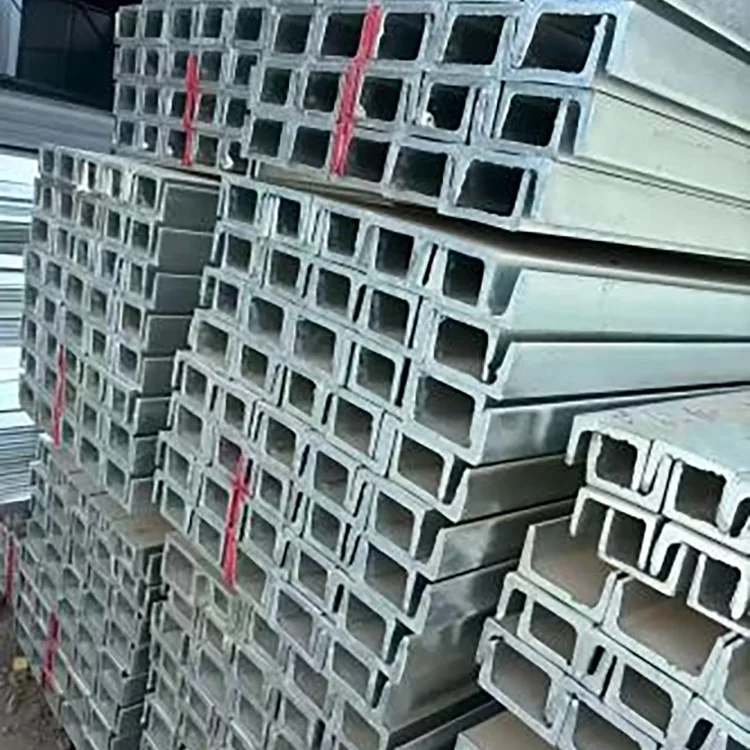

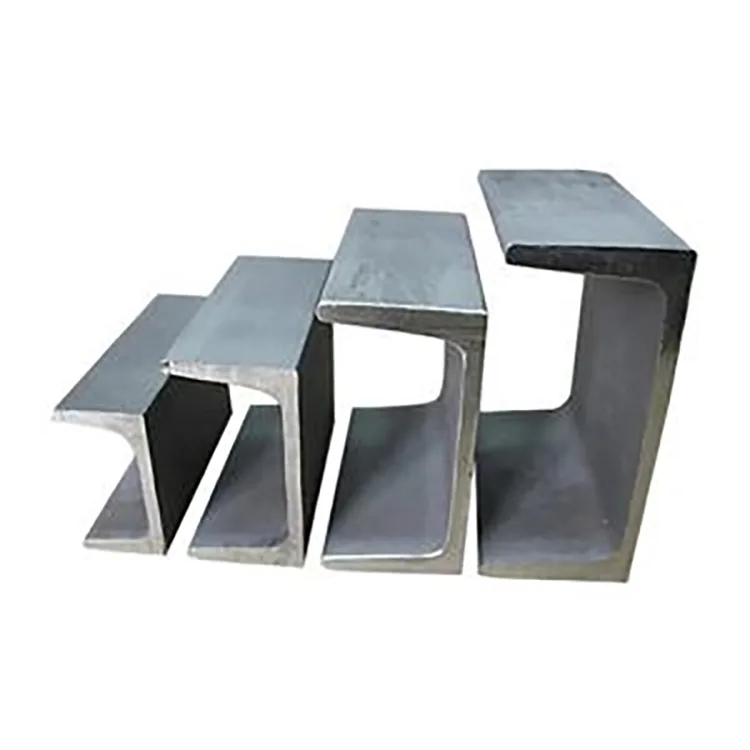

Ыстық мырышталған болаттан жасалған арна - торы және екі фланеці бар ыстықтай илектелген U-тәрізді болат секция. Көрсетілген өлшемдерге 6#, 8#, 10#, 12#, 14#a және 16#a кіреді, Q235B және Q355B қол жетімді. Арна сыртқы және коррозияға бейім қолданбалар үшін өңделеді, содан кейін ыстық мырышпен қапталған.
Ашық U-тәрізді бөлім кронштейндер, болттар, жақшалар және жабдық тіректері үшін практикалық қосылым бетін қамтамасыз етеді. Мырышталған жабын болат бетін атмосфералық коррозиядан қорғайды.
| Арна өлшемі | Веб × Фланец × Веб қалыңдығы (мм) | Теориялық салмақ (кг/м) | Стандартты ұзындық |
| 6# | 60 × 37 × 4,8 | 6.928 | 6 м / 9 м / 12 м |
| 8# | 80 × 43 × 5,0 | 8.045 | 6 м / 9 м / 12 м |
| 10# | 100 × 48 × 5,3 | 10.007 | 6 м / 9 м / 12 м |
| 12# | 120 × 53 × 5,5 | 12.059 | 6 м / 9 м / 12 м |
| 14#а | 140 × 58 × 6,0 | 14.535 | 6 м / 9 м / 12 м |
| 16#а | 160 × 63 × 6,5 | 17.241 | 6 м / 9 м / 12 м |
Басқа a/b арна бөлімдері сызбаларға және жоба талаптарына сәйкес жеткізілуі мүмкін. Бекітілген ұзындықтағы кесу, тесу, бұрғылау, майыстыру және басқа келісілген өңдеулер бар.
Q235Bәдетте тірек жақтаулары, жабдық тіректері, қойма құрылымдары, қоршаулар және жалпы болат дайындау үшін қолданылады.
Q355Bматериалдың жоғары беріктігін қамтамасыз етеді және ауыр жүктемелер, үлкенірек аралықтар және күрделірек құрылымдық қолданбалар үшін белгіленуі мүмкін.
Материалдың сыныбы мен арна өлшемін аралықпен, жүктемемен, тірек аралығымен және құрылымдық есептеумен бірге таңдау керек.
| Талап | Қаптау қалыңдығы |
| Орташа мырыш жабыны | ≥85 мкм |
| Жергілікті минимум | ≥65 мкм |
| Соңын кесу | ≥45 мкм |
| Ауыр коррозияға қарсы опция | ≥100 мкм |
Жағалау, химиялық немесе басқа жоғары коррозиялық орталар үшін жоба талаптарына сәйкес қалың мырыш жабыны белгіленуі мүмкін.
Сатып алу үшін жабынға қойылатын талаптар болат маркасымен, арна өлшемімен және ұзындығымен бірге көрсетілуі керек, мысалы:Q355B / 12# / ыстық мырышталған / орташа мырыш ≥85 мкм / 6 м.
Арна алдымен өндіріледі және қажетті кесу және механикалық өңдеуден кейін мырышпен қапталған.
Ыстықтай илектелген арналы болат → өлшемді анықтау және түзету → кесу / өңдеу → майсыздандыру → тұздау → флюстеу → кептіру → ыстық мырыштау → салқындату → пассивация → мырыш жабындысын тексеру → қорытынды тексеру → орау.
Мырыш ваннасы әдетте шамамен 450 ° C температурада сақталады. Мырыш жабыны дайындалған болат беті мен балқытылған мырыш арасындағы реакция арқылы қалыптасады.
| Қолданба | Әдеттегі пайдалану |
| Болат ғимараттар | Тірек жақтаулары, платформалар және қосалқы құрылымдар |
| Перде қабырғалары | Негізгі және қосалқы мүшелер |
| Күн энергиясы | Жер бетіндегі PV тіректер, негіздер және жабдық жақтаулары |
| Коммуналдық жұмыстар | Қорғау тіректері, шам тіректері және сыртқы құрылымдар |
| Қуат және байланыс | Кабельдік тіректер, кронштейндер және жабдық жақтаулары |
| Ауыл шаруашылығы | Жылыжай жақтаулары мен жабдықтардың тіректері |
| Өнеркәсіптік зауыттар | Жабдықтардың сөрелері, ағынды сулардың тіректері және сыртқы құрылымдар |
| Қоймалар | Құрылымдық жақтаулар, платформалар және тірек жүйелері |
Бекітілген ұзындықты кесу, тесу және бұрғылау әдетте мырыштау алдында аяқталуы мүмкін, осылайша өңделген элемент дайындағаннан кейін мырыш қорғанысын алады.
Жеткізгеннен кейін мырышталған арна кесілген немесе бұрғыланған болса, ашық болатты тазарту және мырышқа бай қолайлы жабынмен жөндеу керек. Дәнекерлеу сонымен қатар қыздырылған аймақтан мырышты жояды және дәнекерлеуден кейін мырышқа бай жөндеуді қажет етеді.
Тексеру келесі элементтерді қамтуы мүмкін:
Жобалық тапсырыстар үшін материал сертификаттары мен мырыштауды тексеру жазбалары берілуі мүмкін. Қажет болған жағдайда үшінші тараптың тексеруін де ұйымдастыруға болады.
Қара арналы болатта мырыштың коррозиядан қорғайтын қабаты жоқ және әдетте сыртта пайдалану үшін бояуды немесе басқа қорғаныс жабынын қажет етеді. Ыстық мырышталған арналы болат зауыттық өңдеу кезінде өзінің мырыш жабынын алады, жеткізілгеннен кейін жеке толық бетті бояу процесінің қажеттілігін болдырмайды.
Құрғақ ішкі құрылымдар үшін жобаның спецификациясында рұқсат етілген кезде қара арна жеткілікті болуы мүмкін. Сыртқы немесе ылғалға ұшыраған құрылымдар үшін қажетті коррозиядан қорғау жүйесі құрылымдық бөліммен бірге көрсетілуі керек.
Арнайы тапсырыстар сызбаларға сәйкес бекітілген ұзындықты кесуді, тесуді, бұрғылауды, иуді, жонуды, тегістеуді және басқа өңдеуді қамтуы мүмкін.

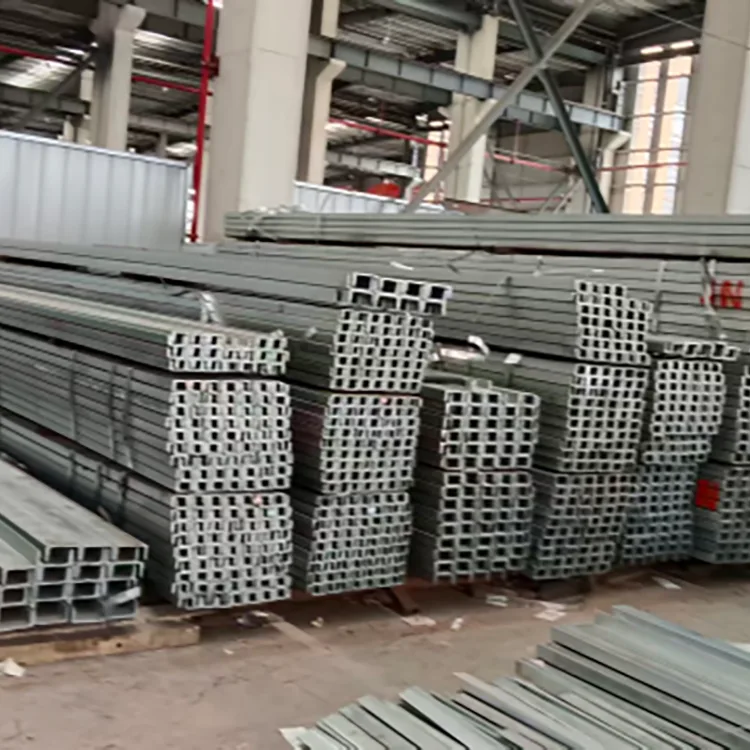

Экспорттық тапсырыстар үшін арналы болатты мұхитпен тасымалдау үшін біріктіруге және күшейтуге болады. Ылғалға төзімді қорғанысты тасымалдау және сақтау кезінде зақымдануды және ақ тот басу қаупін азайту үшін пайдалануға болады.
Rongheng болат өнімдерін Тяньцзинь Дацючжуаннан жеткізеді және стандартты арна өлшемдерін бекітілген ұзындықтағы кесумен және жобаға сәйкес дайындаумен біріктіре алады.
Жалпы тізімделген өлшемдер: 6#, 8#, 10#, 12#, 14#a және 16#a. Басқа a/b бөлімдерін сызбалар мен талаптарға сәйкес талқылауға болады.
Стандартты ұзындығы 6 м, 9 м және 12 м. Бекітілген ұзындықтар тапсырыс талаптарына сәйкес жеткізілуі мүмкін.
Q235B әдетте әдеттегі құрылымдық өндіріс үшін қолданылады. Q355B жоғары материалдың беріктігіне ие және құрылымдық есептеу жоғары беріктік дәрежесін қажет ететін жерлерде қолданылады.
Стандартты талап ≥85 мкм орташа мырыш жабыны, жергілікті минимум ≥65 мкм және кесілген жабыны ≥45 мкм ретінде көрсетілуі мүмкін. Ауыр коррозияға ұшырау үшін ≥100 мкм жабындарды белгілеуге болады.
Иә. Бекітілген ұзындықты кесу, тесу және бұрғылау сызбаларға сәйкес мырыштау алдында ұйымдастырылуы мүмкін. Мырыштаудан кейінгі кесу немесе дәнекерлеу зақымдалған аймақта мырышқа бай жөндеуді қажет етеді.
Иә. Ол болат ылғалға немесе атмосфералық коррозияға ұшырайтын қолданбаларға арналған. Мырыш жабынына қойылатын талаптар нақты ортаға сәйкес таңдалуы керек.
Иә. Тізімде көрсетілген қолданбаларға жерге орнатылған PV тіректері, негіздер және жабдық жақтаулары кіреді. Арна өлшемі, болат маркасы және мырыш жабыны жобаның құрылымдық және экологиялық талаптарына сәйкес анықталуы керек.
Материалдық сертификаттар, мырыштауды тексеру жазбалары және басқа келісілген сапа құжаттары жеткізілуі мүмкін. Қажет болған жағдайда үшінші тараптың тексеруін де үйлестіруге болады.
