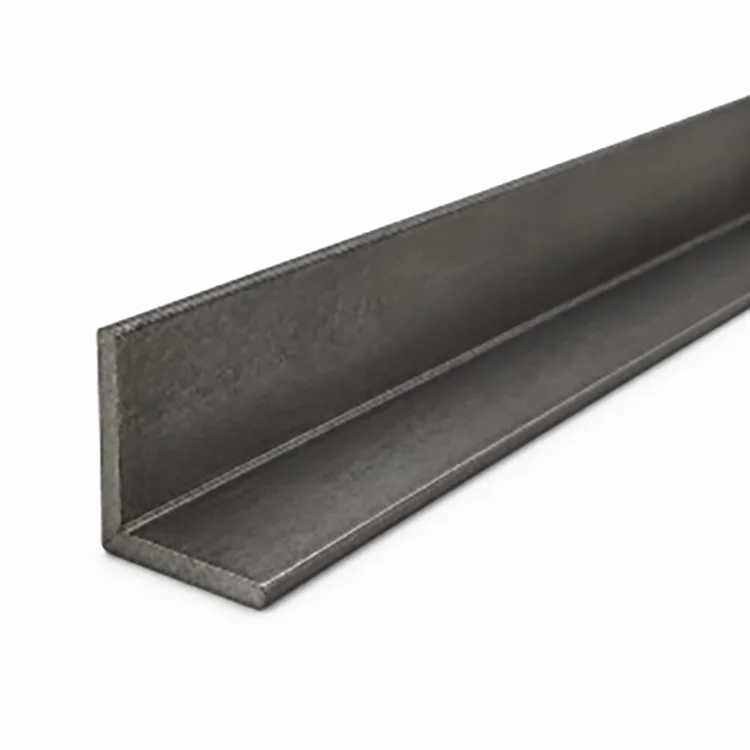

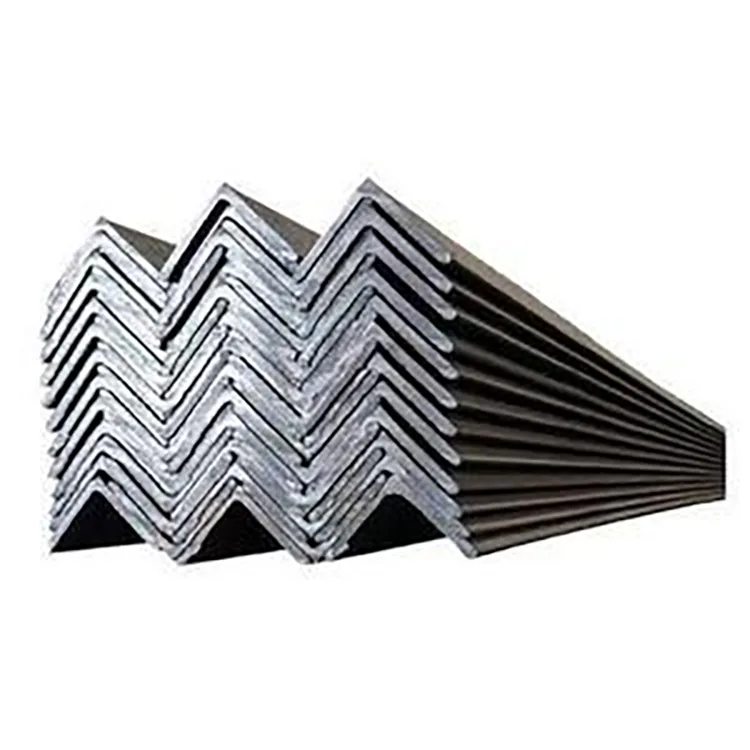

Ыстық илектелген болат бұрышы

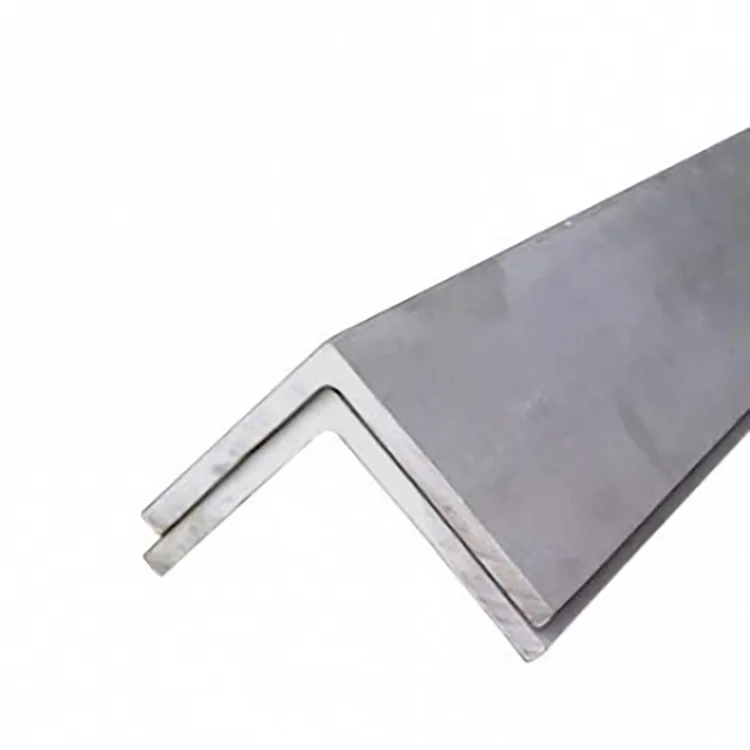

Ыстық илектелген болат бұрышы, сондай-ақ бұрыштық темір деп те белгілі, қыздырылған болат дайындаманы илемдеу арқылы жасалған L-тәрізді құрылымдық бөлік. Ол тең және тең емес конфигурацияларда қол жетімді, Q235B және Q355B болаттың негізгі сорттары ретінде.

90° секция дәнекерлеу, болттармен бекіту, бекіту, күшейту және тіреу үшін екі перпендикуляр аяқты қамтамасыз етеді. Тегіс жолақпен салыстырғанда, бұрыштық бөлік үлкен құрылымдық тереңдікті және екі қосылатын бетті қамтамасыз етеді, бұл оны дайындалған болат компоненттерінің кең ауқымына қолайлы етеді.

Техникалық сипаттамалар

Қолжетімді өлшемдер мен теориялық салмақтар таңдалған тең немесе тең емес бұрыш белгілеуіне байланысты өзгереді. Баға ұсыныстары үшін жобаға қажетті аяқтың нақты өлшемдері мен қалыңдығын көрсетіңіз.

Тең бұрыш немесе тең емес бұрыш?

Тең бұрыштың ені бірдей екі аяғы бар және әдетте қосылым немесе жүктеме орналасуы симметриялы болған жағдайда қолданылады. Ол жақшалар, жақтаулар, тіректер, тіректер және жалпы дайындалған құрылымдар үшін жарамды.

Бірдей емес бұрышта аяқтың ені әртүрлі. Бұл бір қосылым бетіне көбірек мойынтірек немесе бекіту аймағы қажет болғанда пайдалы, ал екінші аяқ тар кеңістікке сәйкес келуі керек.

Инженерлік тапсырыстар үшін «үлкен бұрышты болат» сияқты жалпы сипаттамадан гөрі нақты бөлімді белгілеу пайдалырақ.

Q235B және Q355B

Q235B әдетте жалпы құрылымдық өндірісте, жабдық жақтауларында, тіректерде, қоршауларда және белгіленген жобалық беріктікке таңдалған бөлікпен сәйкес келетін басқа компоненттерде қолданылады.

Q355B жоғары белгіленген аққыштық беріктігін қамтамасыз етеді және дизайн жоғары материал беріктігін қажет еткенде таңдалуы мүмкін. Болат сыныбын секцияның өлшемімен, қалыңдығымен, жүктемесі мен қосылым дизайнымен бірге қарастыру керек.

Тиісті баға мен бөлімді тек баға бойынша таңдамай, құрылымдық есеппен растау керек.

Ыстық илектелген өндіріс процесі

Негізгі өндіріс жолы:

Болат дайындамасы → қыздыру → өрескел илектеу → аралық прокат → әрлеу прокат → мөлшерлеу → түзету → кесу → тексеру → бумалау

L-тәрізді секция тікелей айналмалы өтулер сериясы арқылы қалыптасады. Домалаудан кейін дайын бұрышты сақтау немесе жөнелту үшін байлау алдында өлшемдері, түзулігі, ұзындығы және бетінің күйі тексеріледі.

Стандартты қара бетінде қалыпты ыстық иілу шкаласы бар. Соңғы қолдануға байланысты материал кейіннен боялған, мырышталған немесе басқа жолмен өңделуі мүмкін.

Ыстық илектелген бұрыш пен суық пішіндегі бұрыш

Ыстық илектелген бұрыш және суық пішінделген бұрыш әртүрлі процестермен шығарылады және әртүрлі құрылымдық талаптар үшін қолданылады.

Ыстық прокат бұрышы қыздырылған дайындамадан илектелген және әдетте прокат бөлігін қажет ететін құрылымдық болатқа, тіректерге, тіректерге және дайындалған компоненттерге арналған.

Суық пішінделген бұрыш бөлме температурасында болат жолақты бүгу арқылы жасалады және әдетте жеңілірек бөліктермен және жұқа материал қолайлы болатын қолданбалармен байланысты.

Құрылымдық жоба үшін бөлім материалдың бағасы негізінде ғана ауыстырылмай, инженерлік сызбаға және қолданыстағы стандартқа сәйкес болуы керек.

Бұрыштық болат пен жазық жолақ

Тегіс жолақтың бір жалпақ көлденең қимасы бар және әдетте пластиналар, белдіктер, арматуралық жолақтар және басқа да жалпақ компоненттер үшін қолданылады.

Бұрыштық болаттың екі перпендикуляр аяқтары бар, олар екі байланыс бетін және тік бұрышты профильді қамтамасыз етеді. Бұл оны тегіс бөлік қажетті геометрияны қамтамасыз етпейтін жақшаларға, бұрыштарға, тіректерге және арматураға қолайлы етеді.

Қолданбалар

Ыстық илектелген болат бұрышы L-тәрізді құрылымдық қима қажет болған жағдайда құрылыс, өнеркәсіптік және инфрақұрылымдық өндірісте қолданылады.

• Болат конструкциялар: жақшалар, арматуралар, жақтаулар, тіректер және біріктіру элементтері
• Машиналар: құрал-жабдықтардың негіздері, станоктың рамалары, қоршаулар және тірек кронштейндері
• Қойма: тірек арматурасы, жақтаулар және жабдық тіректері
• Муниципалды жобалар: қоршау құрамдас бөліктері, белгі тіректері және шағын құрылымдық жақтаулар
• Қуат және фотоэлектрлік жобалар: таңдалған жақшалар, жақшалар, арматура және қосалқы тірек элементтер
• Ғимарат және қоршау жұмыстары: тірек немесе ендірілген болат компоненттері

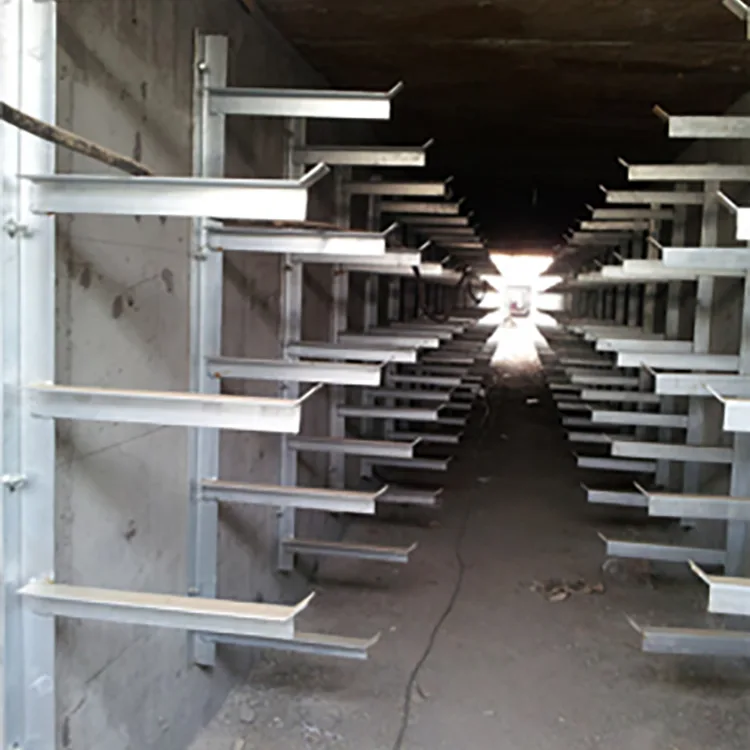

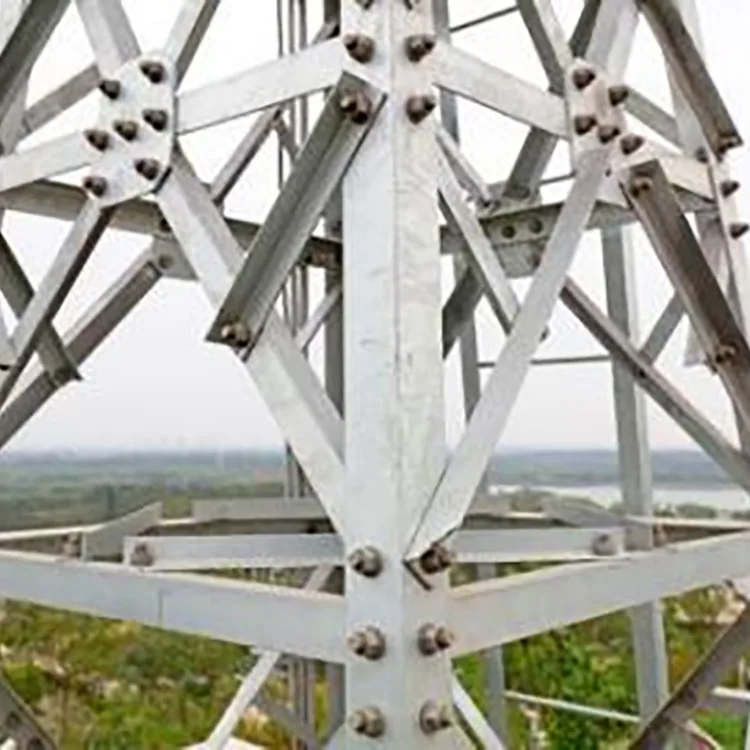

Фотоэлектрлік құрылымдарда қолдану

Фотоэлектрлік жобаларда бұрыштық болат жақшалар, қосылыс элементтері, арматура және таңдалған қосалқы тірек компоненттері үшін пайдаланылуы мүмкін. Қажетті бөлім есептелген жүктемеге, аралыққа, қосылу әдісіне және орнату шарттарына байланысты.

Сыртқы әсер ету үшін болат бөлігімен бірге коррозиядан қорғауды көрсету керек. Ыстық илектелген қара бұрыш бөлек қорғаныс жабынын қажет етуі мүмкін, ал ыстық мырышталған бұрыш ашық қолданбалар үшін мырыш жабынын қамтамасыз етеді.

Жоба мысалы

Бөлінген фотоэлектрлік жобалар үшін 40×40 мм және 50×50 мм ыстықтай илектелген болат бұрышы таңдалған тірек және арматура компоненттері үшін жеткізілді. Материал кейіннен сыртқы коррозиядан қорғау үшін өңделіп, шатырдың қондырғыларында қолданылды.

Берілген жоба жазбасына сәйкес, мырышталған нұсқаны пайдаланатын құрылымдар бес жыл жұмыс істегеннен кейін кең таралған тоттану немесе деформацияны көрсетпеді.

Өңдеу опциялары

Ыстықтай илектелген болат бұрышы стандартты тікелей қор ретінде жеткізілуі мүмкін немесе жоба сызбасына сәйкес жеткізілім алдында өңделуі мүмкін.

• Бекітілген ұзындыққа кесу
• Бұрғылау және бұрғылау болттармен жалғаулар үшін
• Сәйкес өлшемдер мен қолданбалар үшін иілу
• Тегістеу, тегістеу және қыртысын алу
• Қақтан тазалау және бетті дайындау

Мырыштау қажет болғанда, негізгі кесу, бұрғылау және дайындау жұмыстары әдетте ыстық мырыштау алдында аяқталады. Бұл өңдеуден кейін қажет жабынды жөндеу көлемін азайтады.

Беттік өңдеу

Қара ыстықтай прокатталған болат бұрышы коррозиядан қорғайтын жабынсыз жеткізіледі және оны жобаның ортасы мен жабын жүйесі рұқсат еткен жерде тікелей пайдалануға болады.

Сыртқы немесе ылғалды орталар үшін бояу немесе ыстық мырышпен қаптау қажетті қызмет көрсету шарттарына сәйкес белгіленуі мүмкін. Беттік өңдеуге қойылатын талаптар болат маркасымен және қима өлшемімен бірге сатып алу спецификациясына енгізілуі керек.

Сапаны бақылау

Материалды тексеру дайын өнімді тексеруден бұрын болаттың көрсетілген маркасын және бөлігін қамтиды.

Негізгі өлшемді тексерулерге аяқтың өлшемдері, қалыңдығы, түзулігі және ұзындығы кіреді. Сондай-ақ, бетінде көрінетін ақаулардың бар-жоғы тексеріледі, ал жарықтар, ламинациялар және елеулі деформация ерекше назар аударуды қажет етеді, өйткені олар өндіріске және құрылымдық пайдалануға әсер етуі мүмкін.

Жобалық тапсырыстар үшін келісілген талаптарға сәйкес материал сертификаттары мен тексеру жазбалары берілуі мүмкін. Көрсетілген кезде үшінші тараптың тексеруін де ұйымдастыруға болады.

Жабдықтау және өндіру

Біздің Тяньцзинь Дацючжуандағы жеткізу тізбегі кесу, бұрғылау, майыстыру, мырыштау және экспорттық логистикамен бірге ыстықтай прокатталған болат бұрышын қолдайды.

Q235B және Q355B қол жетімді, S235JR, S355JR және A36 сияқты экспорттық сорттары талап етілетін спецификацияға, механикалық қасиеттерге және сертификатқа сәйкес келеді.

Стандартты және жобаға тән ұзындықтарды реттеуге болады және келісілген өңдеуді жөнелтуге дейін аяқтауға болады. Материалдық сертификаттар, тексеру жазбалары және үшінші тараптың тексеруі де тапсырыс талаптарына сәйкес үйлестірілуі мүмкін.

Тяньцзинь жеткізу және логистикалық желі арқылы экспорттық жөнелтулер үшін пакеттік орау, контейнерді тиеу және құжаттаманы ұйымдастыруға болады.

Жиі қойылатын сұрақтар

1-тоқсан. Тең және тең емес бұрышты болаттың айырмашылығы неде?

Тең бұрыштың ені бірдей екі аяғы болады. Тең емес бұрыштың әртүрлі аяқ ені бар және екі байланыс беті әртүрлі өлшемдерді қажет ететін жерлерде қолданылады.

Q2. Қандай өлшемдері бар?

Бірдей бұрыштар шамамен 20×20 мм-ден 200×200 мм-ге дейін қол жетімді, ал тең емес бұрыштар шамамен 32×20 мм-ден 160×100 мм-ге дейін, қалыңдығы 2,5–24 мм аралығында болады.

3-тоқсан. Q235B және Q355B екеуін де жеткізуге бола ма?

Иә. Екі баға да қажетті бөлімге, жобаның спецификациясына және қолданыстағы стандартқа сәйкес жеткізілуі мүмкін.

4-тоқсан. ASTM A36, S235JR немесе S355JR жеткізе аласыз ба?

Бұл бағалар қажетті химиялық құрамды, механикалық қасиеттерді, қолданылатын стандартты және сертификаттауды ескере отырып, экспорттық тапсырыстар үшін талқылануы мүмкін.

Q5. Бұрыштық болатты жеткізу алдында кесуге және бұрғылауға бола ма?

Иә. Бекітілген ұзындықтағы кесу, бұрғылау, тесу, иілу, кесу, тегістеу және басқа келісілген дайындауды ұйымдастыруға болады.

Q6. Ыстық илектелген болат бұрышын мырышпен қаптауға болады ма?

Иә. Ыстық мырыштауды сыртқы немесе ылғалды қызмет көрсету үшін коррозиядан қорғау қажет болғанда ұйымдастыруға болады.

Q7. Қара ыстық прокат бұрышын ашық ауада қолдануға бола ма?

Иә, сәйкес коррозиядан қорғау жүйесі қолданылғанда. Өңделмеген қара болат ылғал мен ауа-райына үздіксіз әсер еткенде коррозияға ұшырайды.

8-сұрақ. Ыстық илектелген бұрыш суыққа қарағанда күштірек пе?

Олар әртүрлі өнімдер және тек өндіріс температурасына емес, болаттың сыныбына, қима геометриясына, қалыңдығына, өндіріс стандартына және құрылымдық талаптарға сәйкес таңдалуы керек.

Q9. Баға белгілеу үшін қандай ақпарат қажет?

Бұрыш түрін, аяқтың өлшемдерін, қалыңдығын, болат сыныбын, ұзындығын, мөлшерін, өңдеу талаптарын және бетті өңдеу талаптарын қамтамасыз етіңіз.

Q10. Кішігірім бұрышты болат алудан қалай аулақ болуға болады?

Аяқтың көрсетілген өлшемдерін, қалыңдығын және қолданылатын рұқсаттарды растаңыз және жобалық тапсырыстар үшін материал мен тексеру құжаттамасын сұраңыз.

11-тоқсан. Тұрақты ұзындықтағы бұрышты болатты жеткізе аласыз ба?

Иә. Стандартты ұзындықтар 6 м, 9 м және 12 м, жобаға сәйкес ұзындығы шамамен 1–18 м тапсырыс бойынша қол жетімді.

12-тоқсан. PV тірек конструкциялары үшін бұрыштық болатты қолдануға бола ма?

Иә. Оны жақшалар, қосылым элементтері, арматура және таңдалған тірек компоненттері үшін пайдалануға болады. Бөлім және коррозиядан қорғау жүйесі құрылымдық дизайнға және алаңның ортасына сәйкес таңдалуы керек.
